平面镜成像
第二课时
平面镜成像的应用

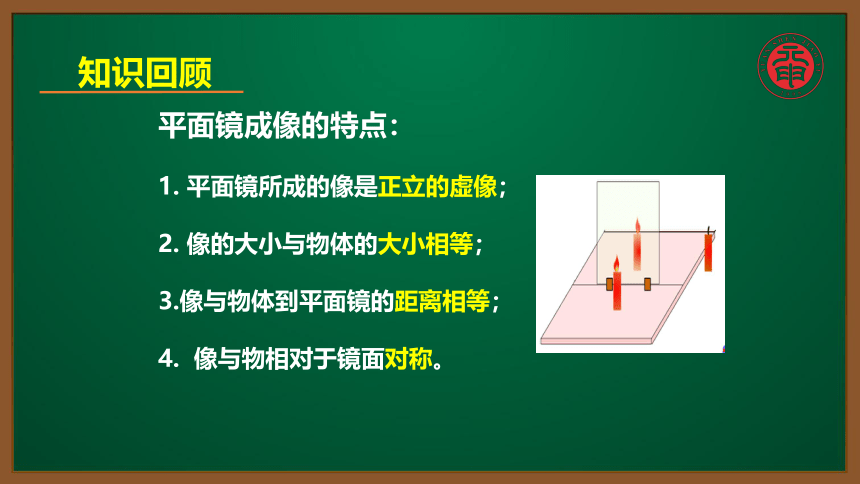

平面镜成像的特点：
1. 平面镜所成的像是正立的虚像；
2. 像的大小与物体的大小相等；
3.像与物体到平面镜的距离相等；
4. 像与物相对于镜面对称。
知识回顾
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
方法：
1、作垂线
2、取等距离
3、画虚像
平面镜成像作图
某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置。
Ｏ１
Ｓ
Ｓ１
Ｏ２
Ａ
B
作法：
1.将AO1和BO2延长交于S1。
2.过S1作镜子垂线，取相等距离找到S。
3.再连接SO1和SO2,标上箭头。
平面镜成像作图

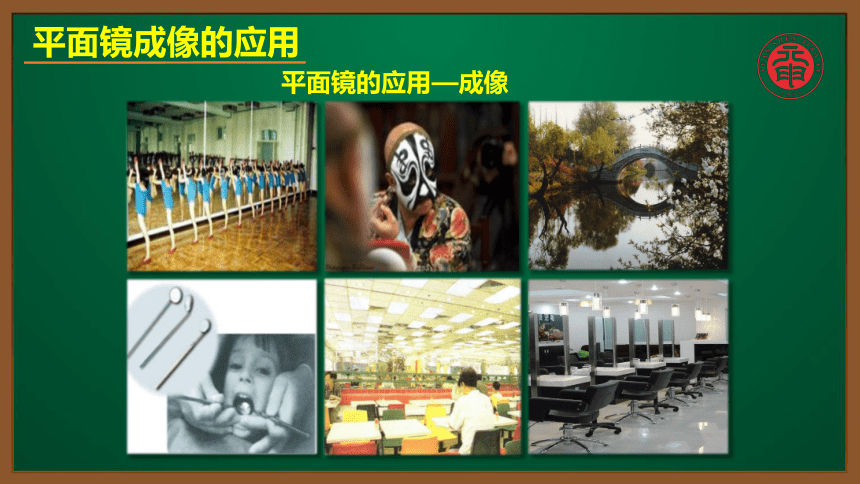

平面镜的应用—成像
平面镜成像的应用

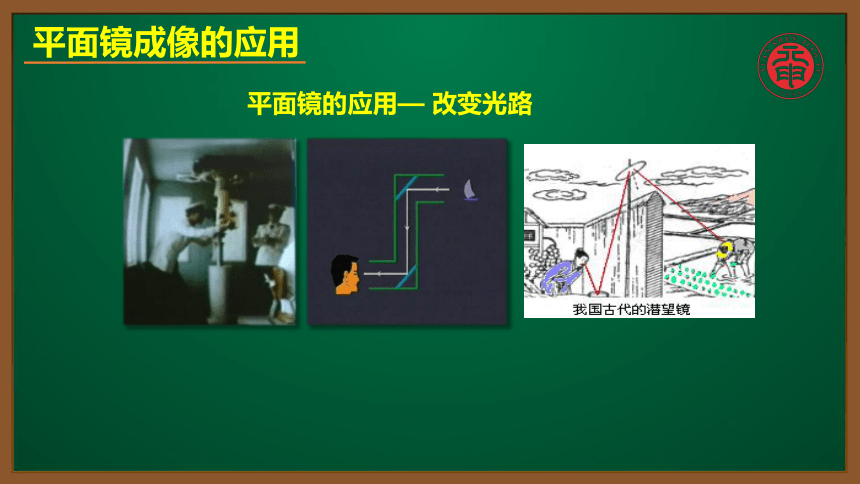

平面镜的应用— 改变光路
平面镜成像的应用

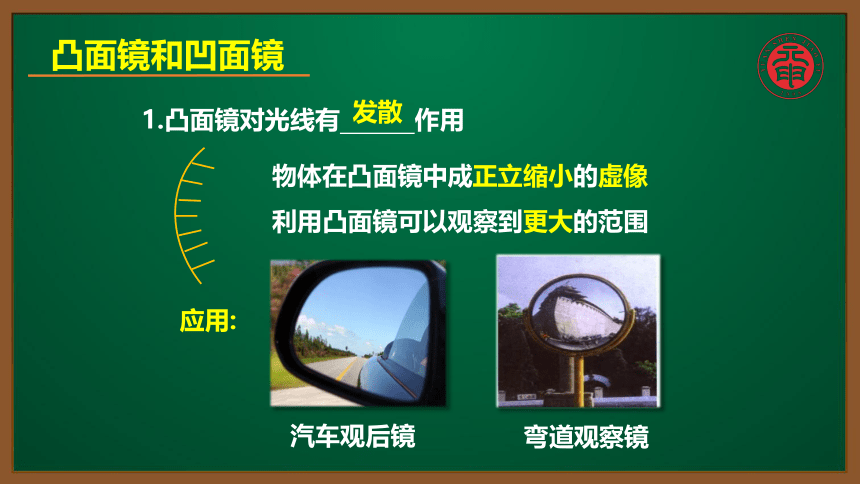

1.凸面镜对光线有 作用
发散
物体在凸面镜中成正立缩小的虚像
利用凸面镜可以观察到更大的范围
应用:
汽车观后镜
弯道观察镜
凸面镜和凹面镜
2.凹面镜对光线有 作用
会聚
可以把平行的光
会聚在一点上
应用:太阳灶
可以把焦点处发出的光变成平行光
应用:手电筒 汽车灯 探照灯的反光装置
凸面镜和凹面镜
随堂练习
1.“桂林山水甲天下”，漓江两岸秀美的青山在平静的水面清晰地映出“倒影”，它是( )
A. 青山的影子 B. 青山的实像
C. 青山倒立的虚像 D. 青山正立的虚像
随堂练习
1.如图所示，根据平面镜成像的原理作图。
（请用两种不同的方法作图）
S
对称法
S
S′
1. 先过物点向平面镜所在
的直线作垂线；
2. 根据像到平面镜的距离
相等确定像点。
解法一
光的反射
S
S′
1. 任取两条入射光线；
2. 过入射点作法线；
3. 根据反射角等于入射角，
画出反射光线；
4. 两条反射光线的反向延长
线的交点为像点。
解法二
平面镜
平面镜成像的原理
平面镜成像的特点
光的反射
平面镜
反射面是平面的镜叫平面镜
平静的水面也可以看作平面镜
平面镜成像
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像和物的连线垂直于镜面
平面镜在生产生活中的应用
总结归纳
