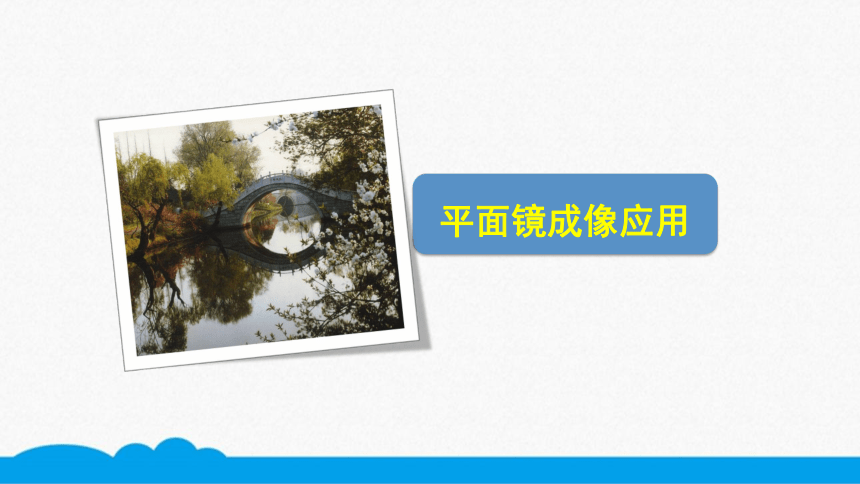

平面镜成像应用

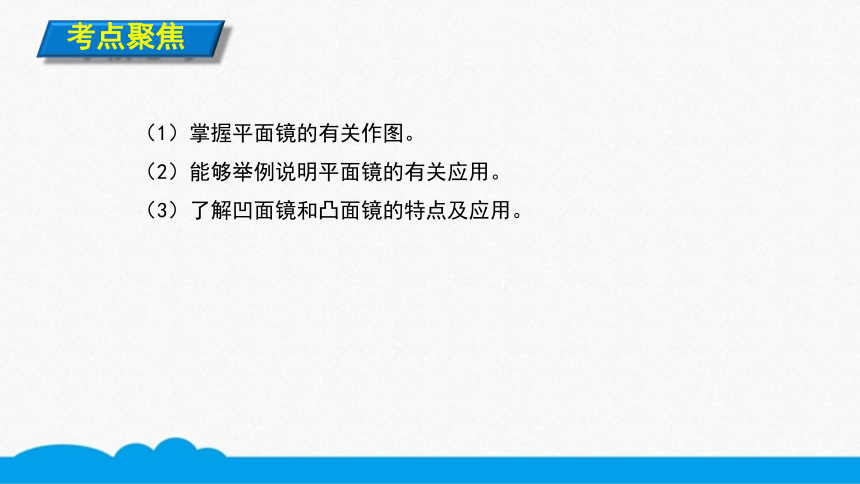

考点聚焦
（1）掌握平面镜的有关作图。
（2）能够举例说明平面镜的有关应用。
（3）了解凹面镜和凸面镜的特点及应用。
考点1 平面镜成像作图
考点梳理

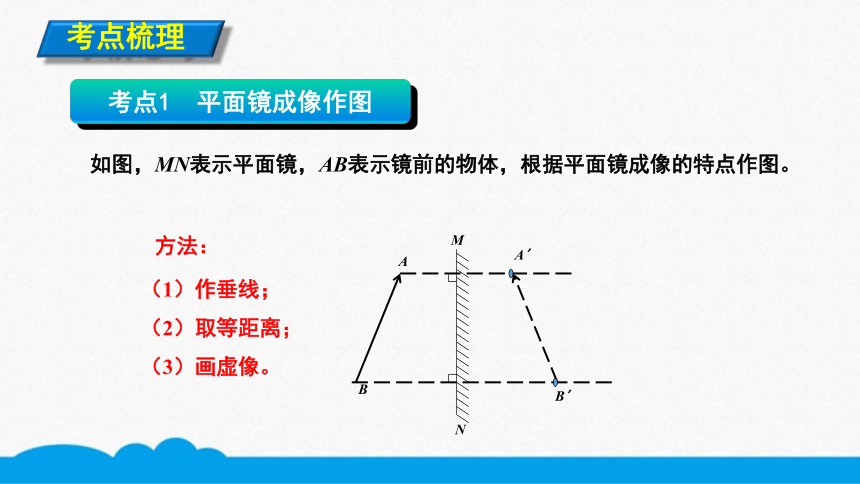

如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
方法：
（1）作垂线；
（2）取等距离；
（3）画虚像。
考点梳理

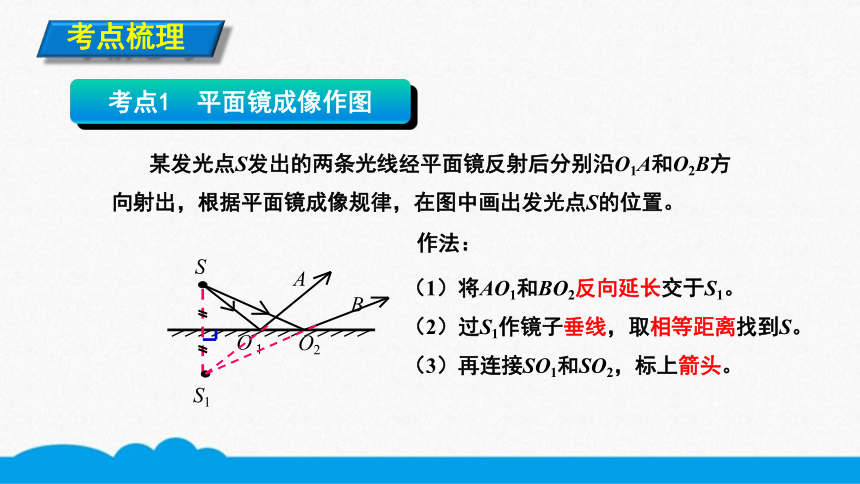

某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置。
O１
S
S1
O2
A
B
作法：
（1）将AO1和BO2反向延长交于S1。
（2）过S1作镜子垂线，取相等距离找到S。
（3）再连接SO1和SO2，标上箭头。
考点1 平面镜成像作图

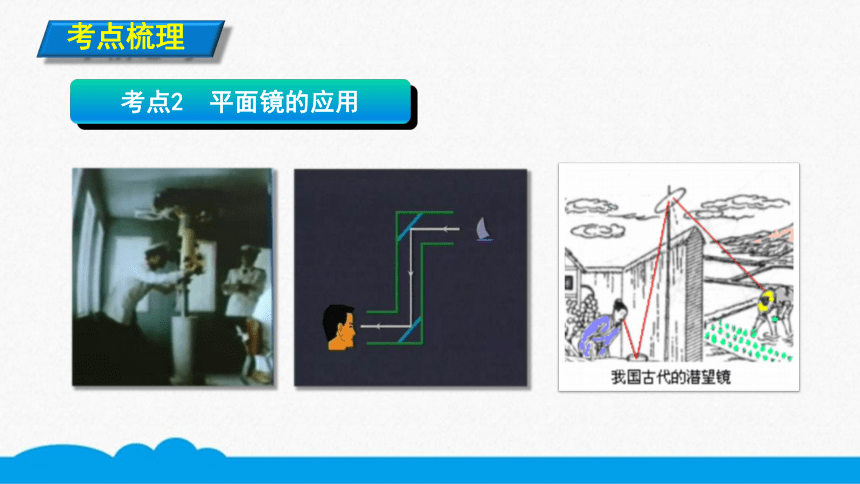

考点2 平面镜的应用
考点梳理
考点梳理

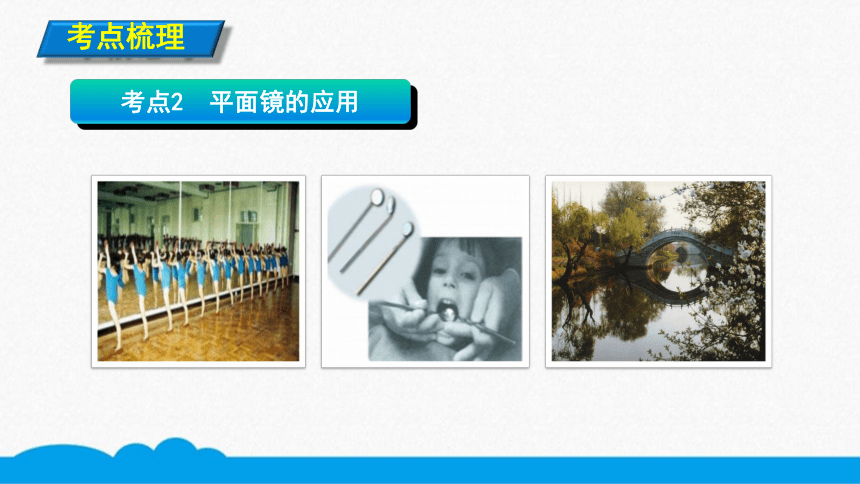

考点2 平面镜的应用
考点梳理
凸面镜对光线有发散作用。
物体在凸面镜中成正立缩小的虚像。
利用凸面镜可以观察到更大的范围。
汽车观后镜
弯道观察镜
考点3 凸面镜
考点梳理
考点3 凹面镜
凹面镜对光线有会聚作用。
可以把平行的光会聚在一点上。
太阳灶
考点梳理
考点3 凹面镜
可以把焦点处发出的光变成平行光。
手电筒、汽车灯、探照灯的反光装置
“桂林山水甲天下”，漓江两岸秀美的青山在平静的水面清晰地映出“倒影”，它是( )
A. 青山的影子 B. 青山的实像
C. 青山倒立的虚像 D. 青山正立的虚像
典例剖析
本题考查了平面镜成像特点的应用，成像特点为正立、等大的虚像。
方法点拨
D
本题利用了平面镜成像特点作图：像与物关于平面镜对称，且反射光线的反射延长线过像点。
方法点拨
中考链接
图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线。
A
B
C
思维导图
平面镜成像应用
成像作图
凹面镜（会聚光线）
凸面镜（扩大视野）
对称
