透镜

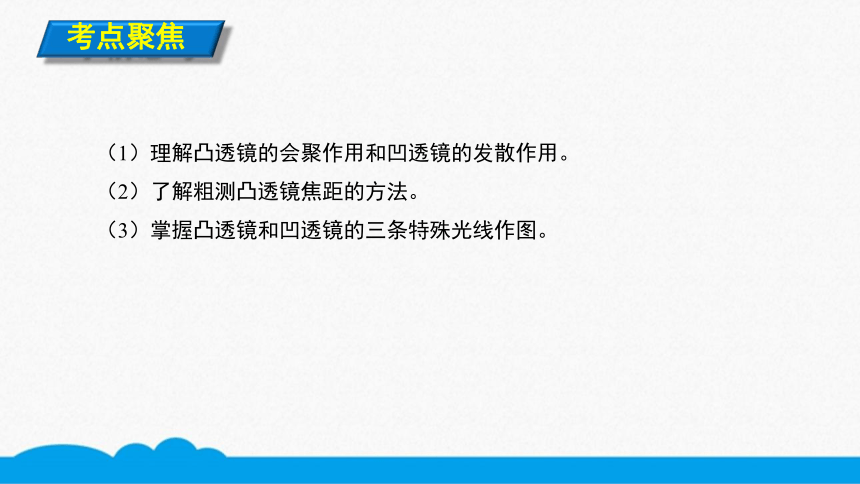

考点聚焦
（1）理解凸透镜的会聚作用和凹透镜的发散作用。
（2）了解粗测凸透镜焦距的方法。
（3）掌握凸透镜和凹透镜的三条特殊光线作图。
考点1 凸透镜
考点梳理

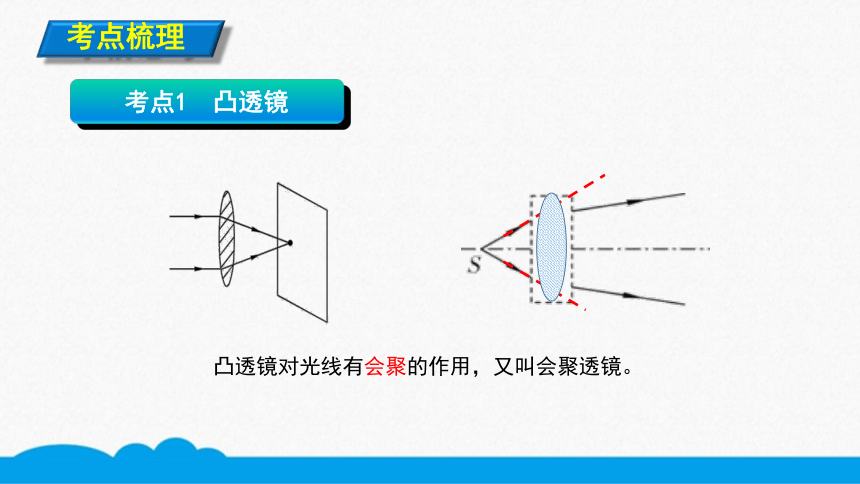

凸透镜对光线有会聚的作用，又叫会聚透镜。
考点1 凸透镜
考点梳理

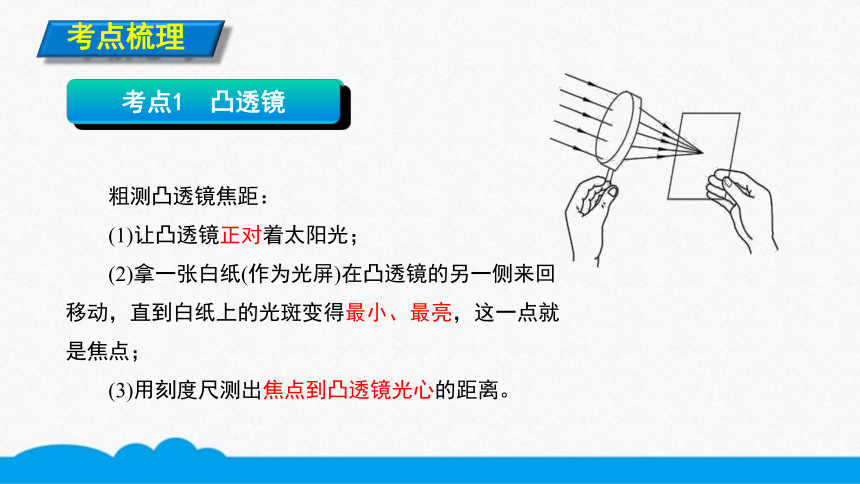

粗测凸透镜焦距：
(1)让凸透镜正对着太阳光；
(2)拿一张白纸(作为光屏)在凸透镜的另一侧来回移动，直到白纸上的光斑变得最小、最亮，这一点就是焦点；
(3)用刻度尺测出焦点到凸透镜光心的距离。
考点1 凸透镜
考点梳理
考点1 凸透镜
O
F
F

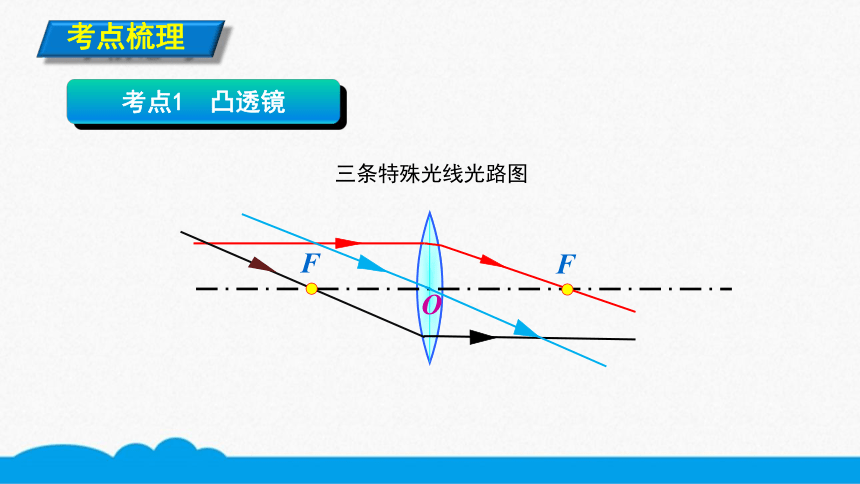

三条特殊光线光路图
考点梳理
考点2 凹透镜
凹透镜对光线有发散的作用，又叫发散透镜。
考点梳理
考点2 凹透镜
三条特殊光线光路图
F
F
本题考查了凸透镜和凹透镜特殊光线作图，解题关键是知道过凸透镜焦点的光线，折射光线平行主光轴；平行主光轴射向凹透镜的光线，折射光线反向延长线过焦点。
方法点拨
典例剖析
如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。
F
F
F
如图所示，将一个凸透镜正对太阳，其下方20cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有 作用；若该透镜向纸面靠近一小段距离的过程中光斑一直变小，由此可以判断该透镜的焦距一定 20cm（选填“大于”、“等于”或“小于”）
本题考查了探究凸透镜的会聚作用，及粗测透镜焦距的方法。
方法点拨
中考链接
会聚
小于
思维导图
发散
透镜
会聚
凸透镜
凹透镜
