人教版物理八上知识点精讲-5.3.1探究凸透镜成像规律 课件（10张ppt）

探究凸透镜成像规律

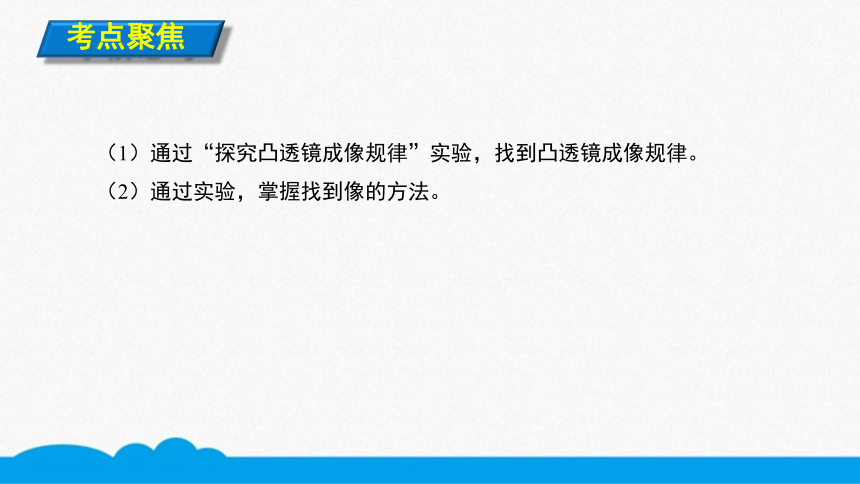

考点聚焦
（1）通过“探究凸透镜成像规律”实验，找到凸透镜成像规律。
（2）通过实验，掌握找到像的方法。
考点梳理
考点 探究凸透镜成像规律

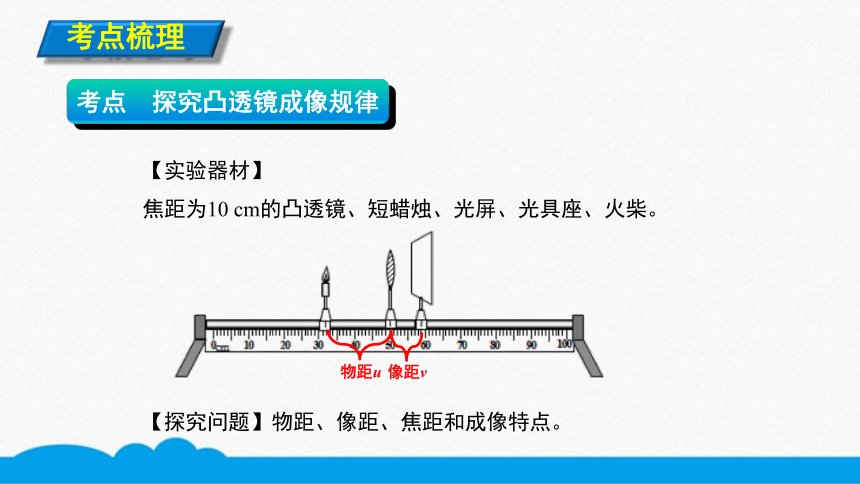

【实验器材】
焦距为10 cm的凸透镜、短蜡烛、光屏、光具座、火柴。
物距u
像距v
【探究问题】物距、像距、焦距和成像特点。
考点梳理
考点 探究凸透镜成像规律
【实验步骤】
（1）调整烛焰、凸透镜、光屏的中心大致在同一高度。

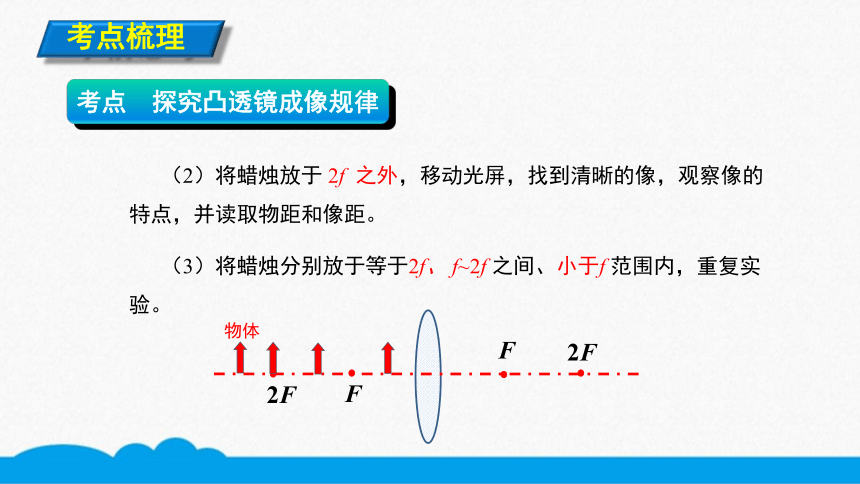

（2）将蜡烛放于 2f 之外，移动光屏，找到清晰的像，观察像的特点，并读取物距和像距。
（3）将蜡烛分别放于等于2f、 f~2f 之间、小于f 范围内，重复实验。
考点梳理
考点 探究凸透镜成像规律
F
F
2F
2F
物体
考点梳理
考点 探究凸透镜成像规律
u与f的关系
物距u/cm
像的性质
像距v/cm
实虚
大小
正倒
u>2f
30
实像
缩小
倒立
15
u=2f
20
实像
等大
倒立
20
2f>u>f
15
实像
放大
倒立
30
u8
虚像
放大
正立
减小
增大
【实验数据】
u>v
u=v
u考点梳理
考点 探究凸透镜成像规律
实验结论
u>2f，成倒立、缩小的实像；
u=2f，成倒立、等大的实像；
fu 如图所示，此时蜡烛通过凸透镜在光屏上形成一个清晰的像，现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上 (　　)
A.无像　　　　　　　　　　　
B.成倒立缩小的实像
C.成倒立放大的实像
D.成正立放大的实像
本题考查了凸透镜成像特点，解答本题可依据知识点：成实像时，当u>v时，成倒立缩小的实像；当u方法点拨
典例剖析
C
本题考查了“探究凸透镜成像实验”，掌握操作过程及成像规律是解题关键。
方法点拨
中考链接
在“探究凸透镜成像实验”中：
（1）为了使蜡烛的像出现在光屏的中央，
应调整蜡烛，凸透镜和光屏，使它们的中心在 ；
（2）如图所示，蜡烛在光屏上成倒立、等大的像，则凸透镜的焦距f= cm，若保持凸透镜的位置不变，将蜡烛逐渐靠近凸透镜，要使光屏上仍能得到清晰的像，光屏应 （选填“远离”或“靠近”）凸透镜。
同一高度
10.0
远离
思维导图
u>2f
探究凸透镜的成像特点
fu倒立、缩小、实像
倒立、放大、实像
正立、放大、虚像
烛焰、透镜、光屏三者中心在同一高度
