浙教版科学九年级上册（十六）第3章 能量的转化与守恒（第6节 电能） 练习（含答案）

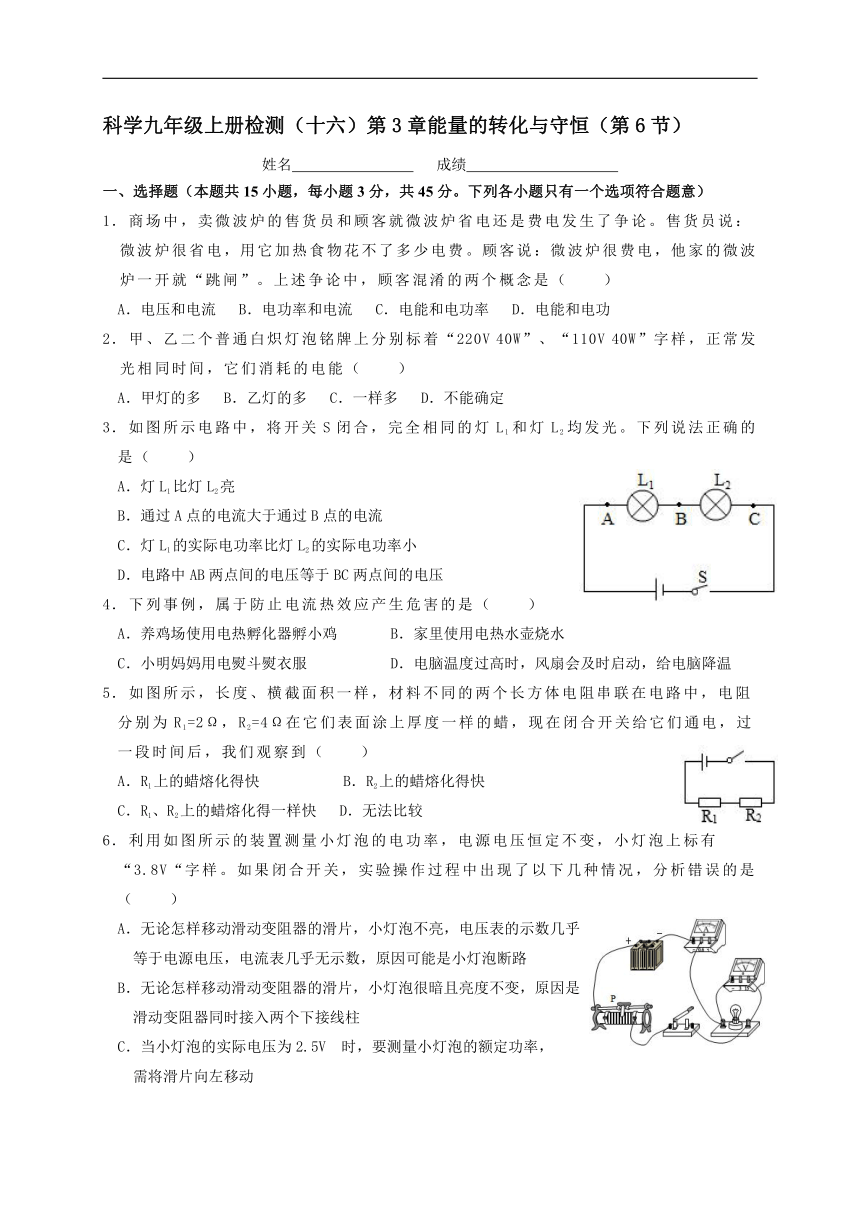

科学九年级上册检测（十六）第3章能量的转化与守恒（第6节）
姓名 成绩
一、选择题（本题共15小题，每小题3分，共45分。下列各小题只有一个选项符合题意）
1．商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。售货员说：微波炉很省电，用它加热食物花不了多少电费。顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。上述争论中，顾客混淆的两个概念是（　　）
A．电压和电流 B．电功率和电流 C．电能和电功率 D．电能和电功
2．甲、乙二个普通白炽灯泡铭牌上分别标着“220V 40W”、“110V 40W”字样，正常发光相同时间，它们消耗的电能（　　）
A．甲灯的多 B．乙灯的多 C．一样多 D．不能确定
3．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（　　）
A．灯L1比灯L2亮
B．通过A点的电流大于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中AB两点间的电压等于BC两点间的电压
4．下列事例，属于防止电流热效应产生危害的是（　　）
A．养鸡场使用电热孵化器孵小鸡 B．家里使用电热水壶烧水
C．小明妈妈用电熨斗熨衣服 D．电脑温度过高时，风扇会及时启动，给电脑降温
5．如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1=2Ω，R2=4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到（　　）
A．R1上的蜡熔化得快 B．R2上的蜡熔化得快
C．R1、R2上的蜡熔化得一样快 D．无法比较
6．利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V“字样。如果闭合开关，实验操作过程中出现了以下几种情况，分析错误的是（　　）
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎
等于电源电压，电流表几乎无示数，原因可能是小灯泡断路
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是
滑动变阻器同时接入两个下接线柱
C．当小灯泡的实际电压为2.5V?时，要测量小灯泡的额定功率，
需将滑片向左移动
D．电压表无示数，小灯泡不亮，可能是小灯泡短路

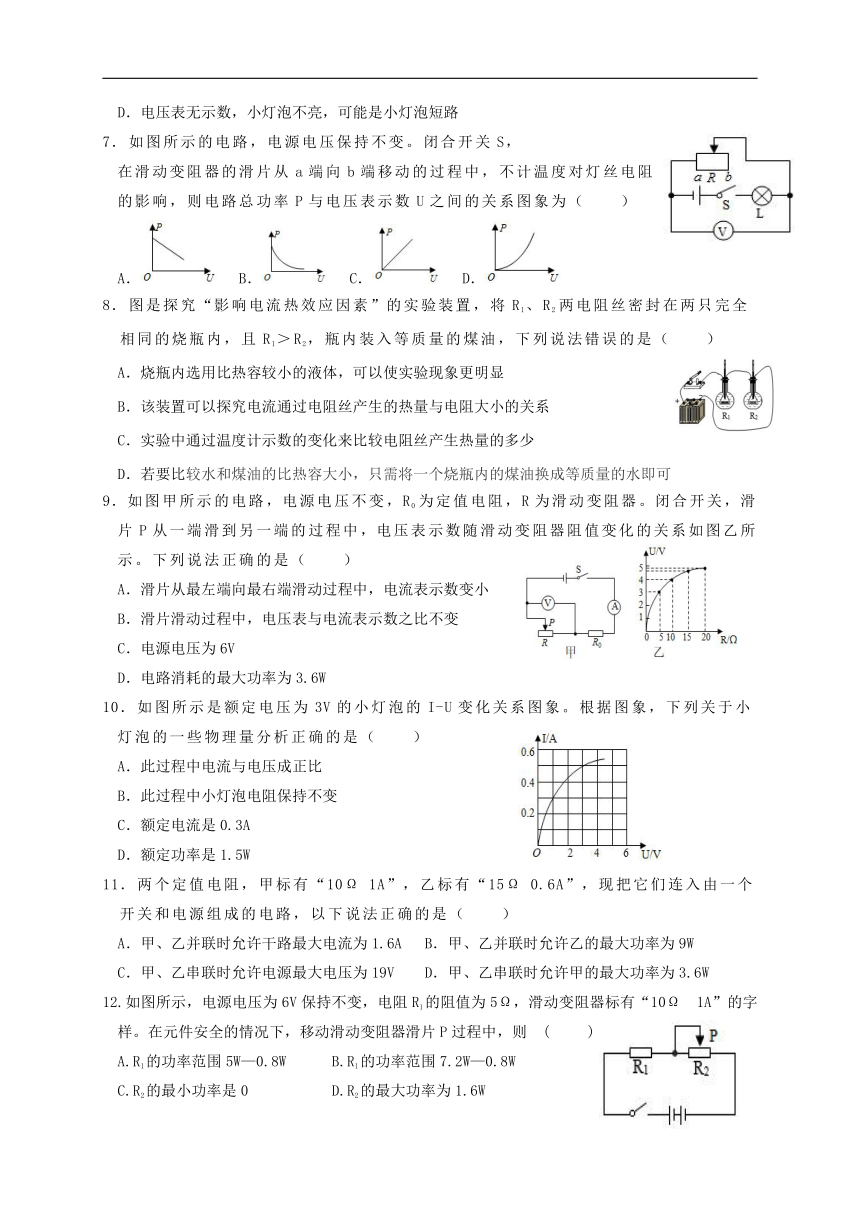

7．如图所示的电路，电源电压保持不变。闭合开关S，
在滑动变阻器的滑片从a端向b端移动的过程中，不计温度对灯丝电阻
的影响，则电路总功率P与电压表示数U之间的关系图象为（　　）
A． B． C． D．
8．图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（　　）
A．烧瓶内选用比热容较小的液体，可以使实验现象更明显
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
9．如图甲所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）
A．滑片从最左端向最右端滑动过程中，电流表示数变小
B．滑片滑动过程中，电压表与电流表示数之比不变
C．电源电压为6V
D．电路消耗的最大功率为3.6W
10．如图所示是额定电压为3V的小灯泡的I-U变化关系图象。根据图象，下列关于小灯泡的一些物理量分析正确的是（　　）
A．此过程中电流与电压成正比
B．此过程中小灯泡电阻保持不变
C．额定电流是0.3A
D．额定功率是1.5W
11．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（　　）
A．甲、乙并联时允许干路最大电流为1.6A B．甲、乙并联时允许乙的最大功率为9W
C．甲、乙串联时允许电源最大电压为19V D．甲、乙串联时允许甲的最大功率为3.6W
12.如图所示，电源电压为6V保持不变，电阻R1的阻值为5Ω，滑动变阻器标有“10Ω 1A”的字样。在元件安全的情况下，移动滑动变阻器滑片P过程中，则?( )
A.R1的功率范围5W—0.8W B.R1的功率范围7.2W—0.8W
C.R2的最小功率是0 D.R2的最大功率为1.6W

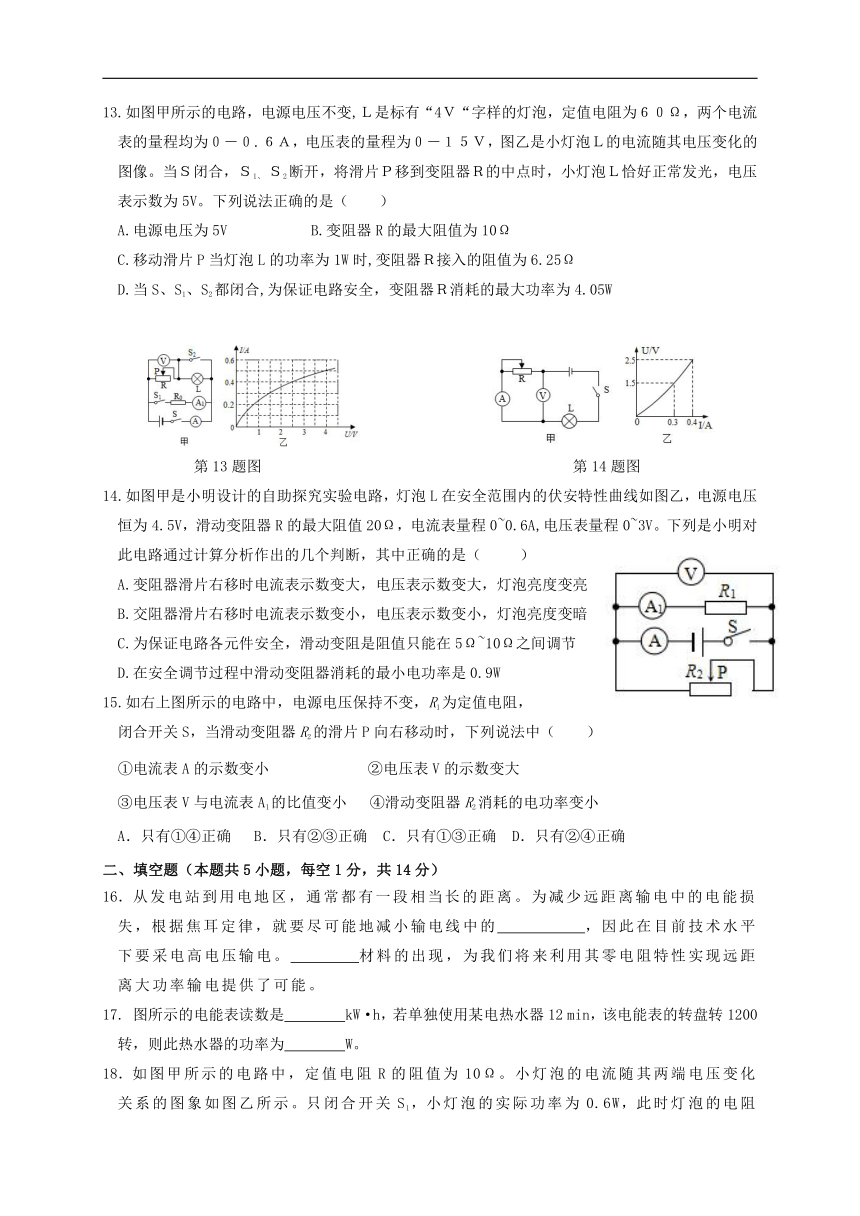

13.如图甲所示的电路，电源电压不变,Ｌ是标有“4Ｖ“字样的灯泡，定值电阻为６０Ω，两个电流表的量程均为０－０.６Ａ，电压表的量程为０－１５Ｖ，图乙是小灯泡Ｌ的电流随其电压变化的图像。当Ｓ闭合，Ｓ1、 Ｓ2断开，将滑片Ｐ移到变阻器Ｒ的中点时，小灯泡Ｌ恰好正常发光，电压表示数为5V。下列说法正确的是（　　）
A.电源电压为5V B.变阻器R的最大阻值为10Ω
C.移动滑片P当灯泡L的功率为1W时,变阻器Ｒ接入的阻值为6.25Ω
D.当S、S1、S2都闭合,为保证电路安全，变阻器Ｒ消耗的最大功率为4.05W
第13题图 第14题图
14.如图甲是小明设计的自助探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V。下列是小明对此电路通过计算分析作出的几个判断，其中正确的是（ ）
A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮
B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗
C.为保证电路各元件安全，滑动变阻是阻值只能在5Ω~10Ω之间调节
D.在安全调节过程中滑动变阻器消耗的最小电功率是0.9W
15.如右上图所示的电路中，电源电压保持不变，R1为定值电阻，
闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中（ ）
①电流表A的示数变小 ②电压表V的示数变大
③电压表V与电流表A1的比值变小 ④滑动变阻器R2消耗的电功率变小
A．只有①④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确
二、填空题（本题共5小题，每空1分，共14分）
16．从发电站到用电地区，通常都有一段相当长的距离。为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的 ，因此在目前技术水平下要采电高电压输电。 材料的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。
17. 图所示的电能表读数是 kW·h，若单独使用某电热水器12 min，该电能表的转盘转1200转，则此热水器的功率为 W。
18．如图甲所示的电路中，定值电阻R的阻值为10Ω。小灯泡的电流随其两端电压变化关系的图象如图乙所示。只闭合开关S1，小灯泡的实际功率为0.6W，此时灯泡的电阻为 Ω；再闭合S2，电流表示数为 A；1min内定值电阻R产生的热量为 J。
第17题图 第18题图 第19题图
19．已知甲、乙两个用电器的额定电压都是6V，某实验小组通过实验画出两个用电器的I-U图象，如图所示。若把它们串联到同一电路中，它们两端的总电压不得超过 V；若把它们并联在电路中，它们消耗的最大总功率是 W。
20.如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的 （填“电流”或“电压”）表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同，则两电表的示数之比为 。断开开关S1，在甲、乙位置分别接 （填“电流”或“电压”）表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为 ，灯泡L1与L2的电功率之比为 。
第20题图 第21题图
三、实验探究题（本题共2小题，每空2分，共28分）
21.测量小灯泡额定功率的实验电路如图甲所示，实验器材有:标有“2.5 V”字样的待测小灯泡、电压恒为4.5V的电源、标有“20Ω 1A”的滑动变阻器、电流表(量程为0~0.6A、0~3A)、电压表(量程为0~3 V、0~15 V)、 开关及导线若干。
(1)为保护电路元件安全，连接电路时开关应 ；闭合开关前，滑动变阻器的滑片P应调至
(选填“A”或“B”) 端。
(2)按图连接好电路后，闭合开关，将滑动变阻器的滑片P移到最左端时，灯不亮，电压表有较大的示数。经检查，导线连接完好，则电路故障是: 。
(3)向右移动变阻器滑片P，会看到灯泡变 (填 “暗”或“亮”)一些，这说明灯泡的实际功率与 有关系。
(4)实验中电压表示数如图乙所示，为测量灯泡的额定功率，应将滑动变阻器的滑片P向 (选填“左”或“右”移动，直到电压表示数为 时为止。
(5)当小灯泡两端的电压为额定电压时，电流表的示数为0.3A，则小灯泡的额定功率为 W。
22.小明家的台灯是通过电位器来调节亮度的。他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了如图甲所示的电路进行探究，已知电源电压为4V并保持不变，电压表（0~3V）2个，电流表（0~0.6A）， 滑动变阻器规格为“20Ω 1A”，小灯泡L标有“2.5V 1.25W”字样（忽略温度对灯丝电阻的影响）。
(1)电路中a是______表，b是______表；
(2)实验中，小灯泡正常发光时电流表的示数为______A；
(3)根据实验数据，绘制出滑动变阻器的电功率PR与小灯泡的
电功率PL的关系图像如图乙所示，由图可知：小灯泡的电功率
（亮度）变大时，滑动变阻器的电功率______________________；
(4)假设实验所用的小灯泡能承受的最大电压可以高出其额定电压的1/4，在确保电路中各元件安全的情况下，移动滑动变阻器的滑片，小灯泡的电功率变化范围是从______W至______W。
四、解答题（本题共2小题，第23小题6分，第24小题7分，共13分）
23.某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：
(1)饮水机处于加热挡阶段消耗的电能：
(2)饮水机处于保温挡时，通过R1的电流；
(3) R2的阻值。
24.如图甲所示电路中，电源电压为9V不变，R1是定值电阻，R2 由三段材料不同、横截面积相同的均匀导体EF、FG、GH制作而成，其中一段是铜丝，其电阻可忽略不计，另两段是电阻丝，其阻值与自身长度成正比，P是与R2良好接触并能移动的滑动触头。闭合开关S1断开S2，将P从H端移到E端时，电流表示数I与P向左移动的距离x之间的关系如图乙所示。问：
(1)电阻R1的阻值是多少?电阻R2的总电阻是多少?
(2)当x的值为30cm时，电流表的示数是多少?
(3)当电压表的示数为4V时，在20 s内电流通过R2产生的
热量是多少?
(4)当P移动到最左端E处时，闭合开关S1和S2,电阻R2消耗的
电功率与电路消耗的总电功率之比是多少?

参考答案
一、选择题（本题共15小题，每小题3分，共45分。下列各小题只有一个选项符合题意）
1-5:CCDDB 6-10:CBDCD 11-15：DADCA
二、填空题（本题共5小题，每空1分，共14分）
16.电流 超导
17. 163.5 2000
18． 15；0.5；54。
19． 8；9
20．电流 5：1 电压 4：5 4：1
三、实验探究题（本题共2小题，每空2分，共28分）
21．（1）断开；B；（2）小灯泡断路；（3）暗；灯泡两端的电压
（4）左；2.5V；（5）0.75。
22. （1）电流；电压；（2）0.5；（3）先变大后变小；（4）0.2；1.8。
四、解答题（本题共2小题，第23小题6分，第24小题7分，共13分）
23. （1）饮水机处于加热挡阶段消耗的电能为1.452×105J；
（2）饮水机处于保温挡时，通过R1的电流为0.2A；
（3）R2的阻值为110Ω。
24．（1）电阻R1的阻值是10Ω，电阻R2的总电阻是20Ω；
（2）当x的值为30 cm时，电流表的示数是0.72A；
（3）当电压表的示数为4V时，在20 s内电流通过R2产生的热量是40J；
（4）当P移动到最左端E处时，闭合开关S1和S2，电阻R2消耗的电功率与电路消耗的总电功率之比是1：3。
