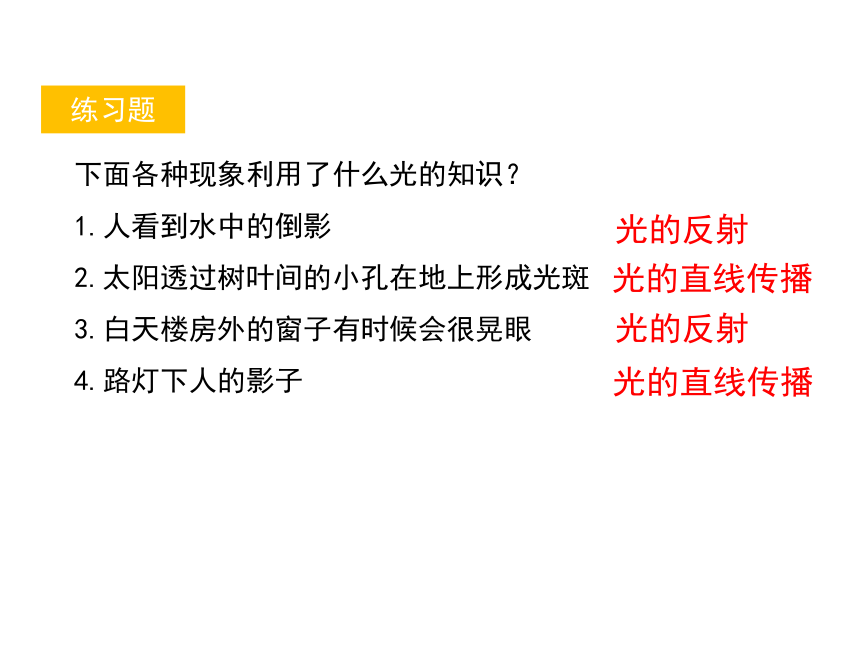

练习题
下面各种现象利用了什么光的知识？
1.人看到水中的倒影
2.太阳透过树叶间的小孔在地上形成光斑
3.白天楼房外的窗子有时候会很晃眼
4.路灯下人的影子
光的反射
光的直线传播
光的反射
光的直线传播

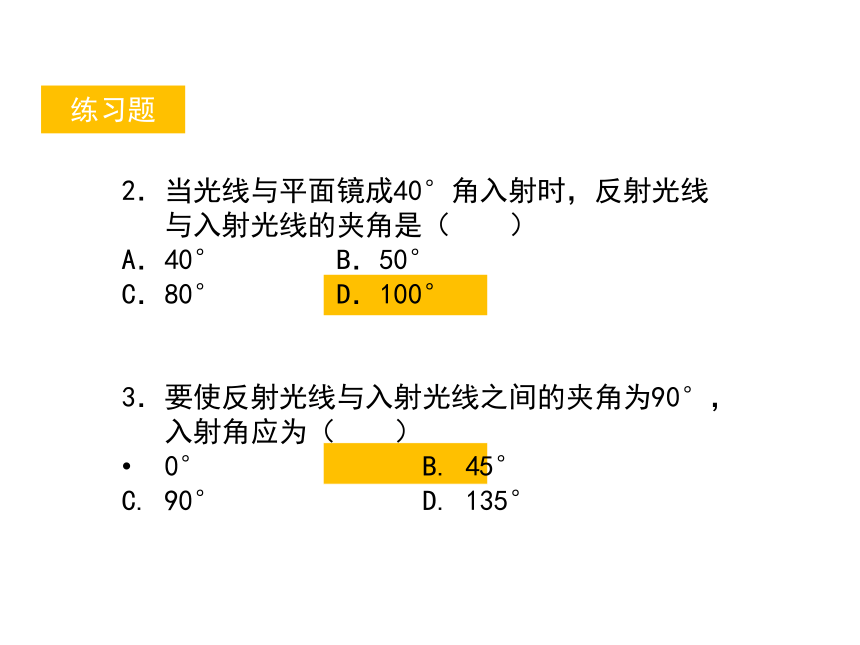

练习题
2．当光线与平面镜成40°角入射时，反射光线与入射光线的夹角是（　?）
A．40°
B．50°
C．80°
D．100°
3．要使反射光线与入射光线之间的夹角为90°，入射角应为（
）
0°
B.
45°
C.
90°
D.
135°

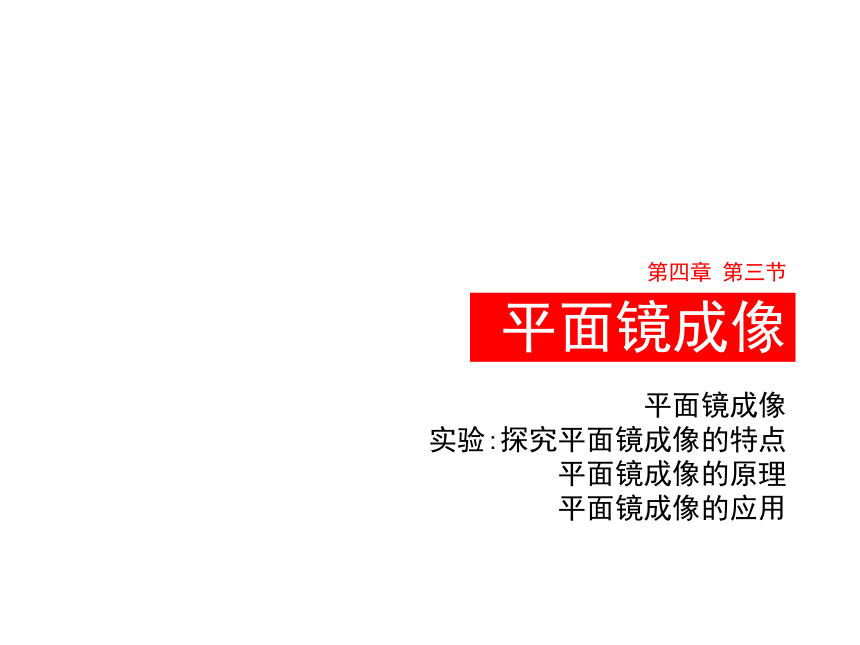

平面镜成像
第四章
第三节
平面镜成像
实验:探究平面镜成像的特点
平面镜成像的原理
平面镜成像的应用

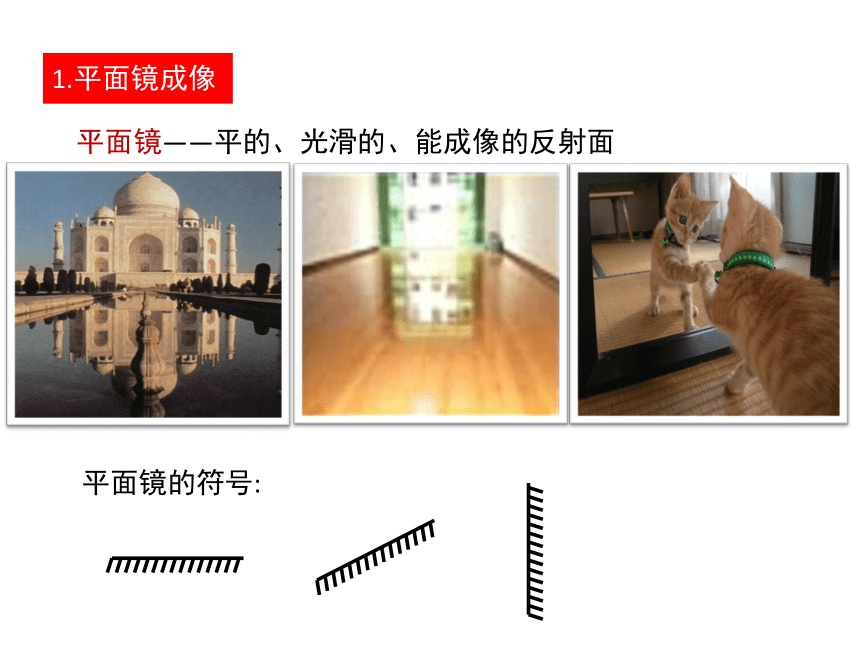

1.平面镜成像
平面镜——平的、光滑的、能成像的反射面
平面镜的符号:

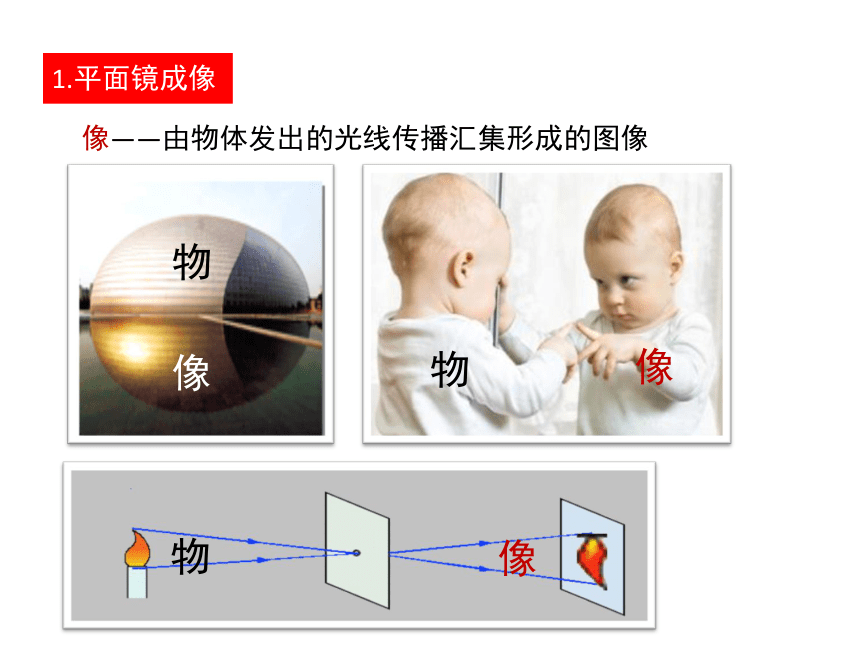

1.平面镜成像
像——由物体发出的光线传播汇集形成的图像
物
物
像
像
物
像

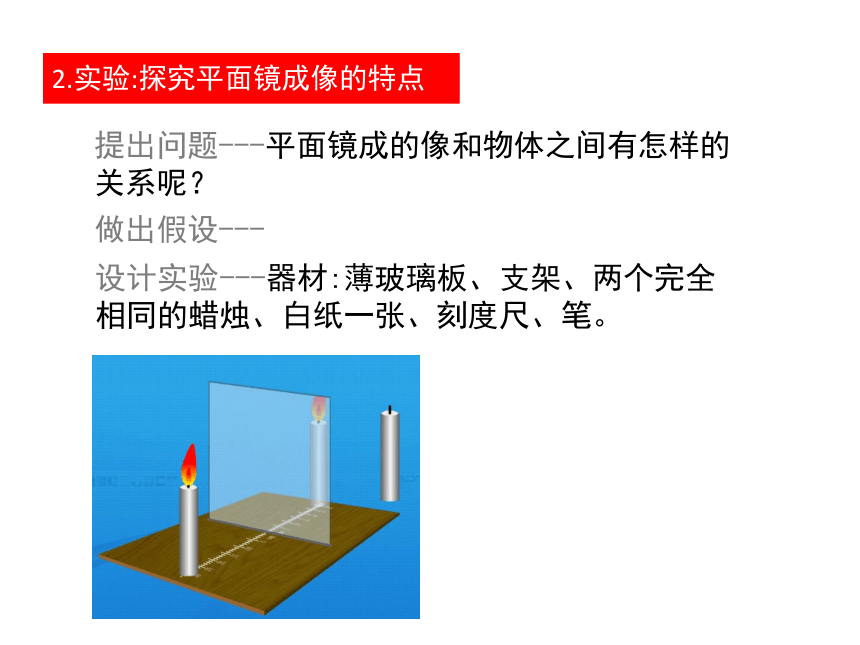

2.实验:探究平面镜成像的特点
提出问题---平面镜成的像和物体之间有怎样的关系呢？
做出假设---
设计实验---器材:薄玻璃板、支架、两个完全相同的蜡烛、白纸一张、刻度尺、笔。

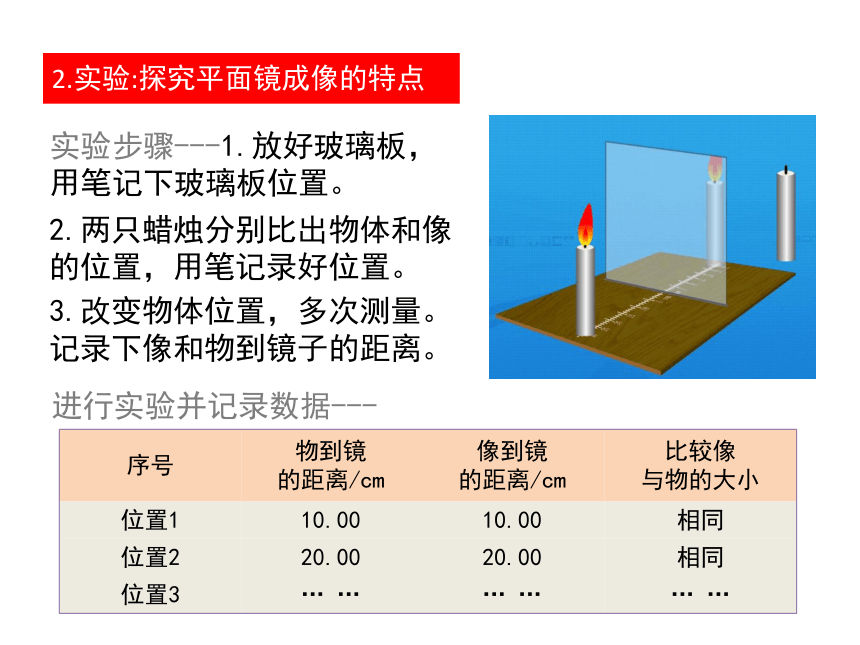

2.实验:探究平面镜成像的特点
进行实验并记录数据---
实验步骤---1.放好玻璃板，用笔记下玻璃板位置。
2.两只蜡烛分别比出物体和像的位置，用笔记录好位置。
3.改变物体位置，多次测量。记录下像和物到镜子的距离。
序号
物到镜
的距离/cm
像到镜
的距离/cm
比较像
与物的大小
位置1
10.00
10.00
相同
位置2
20.00
20.00
相同
位置3
…
…
…
…
…
…
2.实验:探究平面镜成像的特点
实验结论:
1.像和物的大小相等
2.像和物到平面镜的距离相等
3.像和物的连线与镜面垂直
像和物体关于镜面
对称!
(P78)
3.平面镜成像原理
s
s’
s
光通过平面镜反射进入人的眼睛，由于认为光沿直线传播，人们会认为是平面镜的像S’发出的光。
3.平面镜成像原理
s
s’
虚像——它不是由实际光线会聚而成，是由反射光线的反向延长线相交而形成。
实像——是屏幕可以接收到的像。
我们能不能在平面镜后面用屏幕接收到图像呢？
虚像要用虚线表示!
4.平面镜成像的应用
平面镜成像的作图
【例题】如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
步骤：
第一步：画垂线
第二步：标直角
第三步：找等距
第四步：标符号
zxcvzxcv(A’B’)
第五步：画虚像
A′
B′
练习题
画出AB的像
画出平面镜位置
A
B
A′
B′
S′
S
4.平面镜成像的应用
平面镜成像的作用
1.成像：照镜子
2.改变光路：
医生检查牙齿，潜望镜
4.平面镜成像的应用
潜望镜利用平面镜改变光路
4.平面镜成像的应用
凸面镜
凹面镜
作用:发散光线
作用:会聚光线
1.身高1.6m的同学站在学校的平面镜前1m的地方，他在镜中的像到镜面的距离__________；当他向镜面移近０.5m时，像也向镜面移近_________；此时，他和像的距离是________，像的高度是_________。
练习题
1m
0.5m
1m
1.6m
2.一条小河水深10m，天空中一片云朵距离水面大约7000km，小红看到水中也有一片云朵。
她看到的是真的云朵吗？_______，
她看到的是______，(填“实像”或“虚像”)
那水中的云朵距离水面________。
不是
虚像
7000km
练习题
3.一只小猫正好正好在平面镜前欣赏自己的全身像，如图示：此时它所看到的全身像应是图中的哪一个？（
）
A
B
C
D
