北师大版九年级全册物理 11.8 变阻器 课件（15张）

2.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．M接C，N接B
B．M接A，N接B
C．M接C，N接D
D．M接A，N接D
解析：选A.滑动变阻器正确接法是“一上一下”，故B、C错误；滑片P向右端滑动时灯逐渐变暗，滑动变阻器接入电路中的电阻变大，故应该把C点接上，故选A.
3.如图所示的电阻箱的示数是_____Ω。
解析：电阻箱的读数方法是各个旋钮对应的指示点乘以面板上标记的倍率，再将它们相加.
答案：2010
第十一章 简单电路　
第八节　变阻器　　
舞台上的灯光为什么能变化亮度?
使用变阻器改变了电流

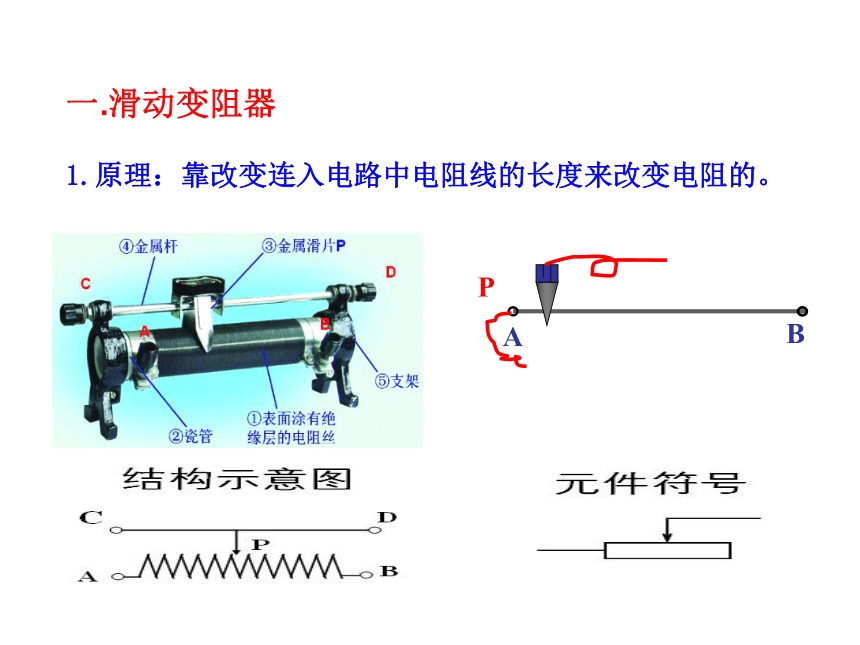

1.原理：靠改变连入电路中电阻线的长度来改变电阻的。
A
B
P
一.滑动变阻器

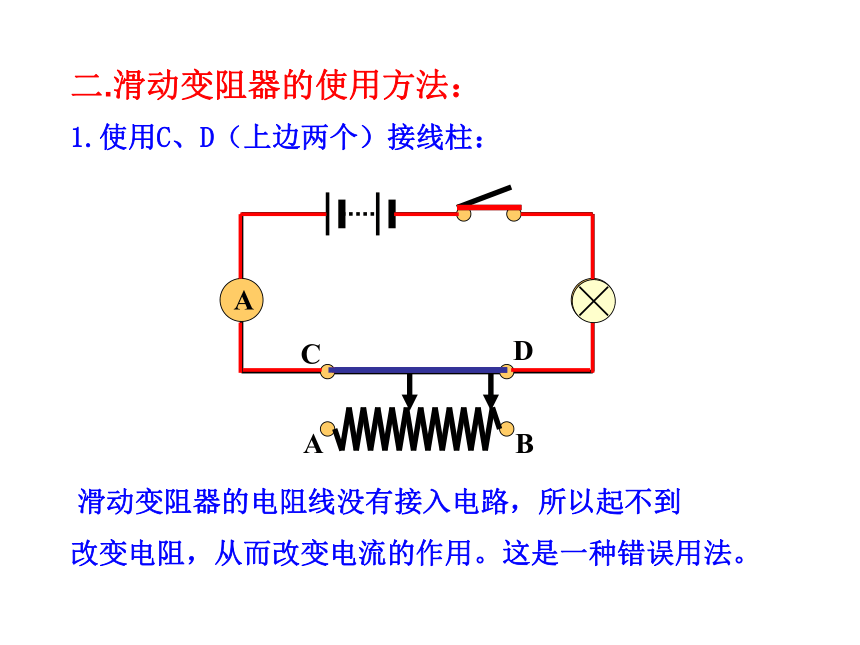

1.使用C、D（上边两个）接线柱：
滑动变阻器的电阻线没有接入电路，所以起不到
改变电阻，从而改变电流的作用。这是一种错误用法。
A
C
D
A
B
二.滑动变阻器的使用方法：

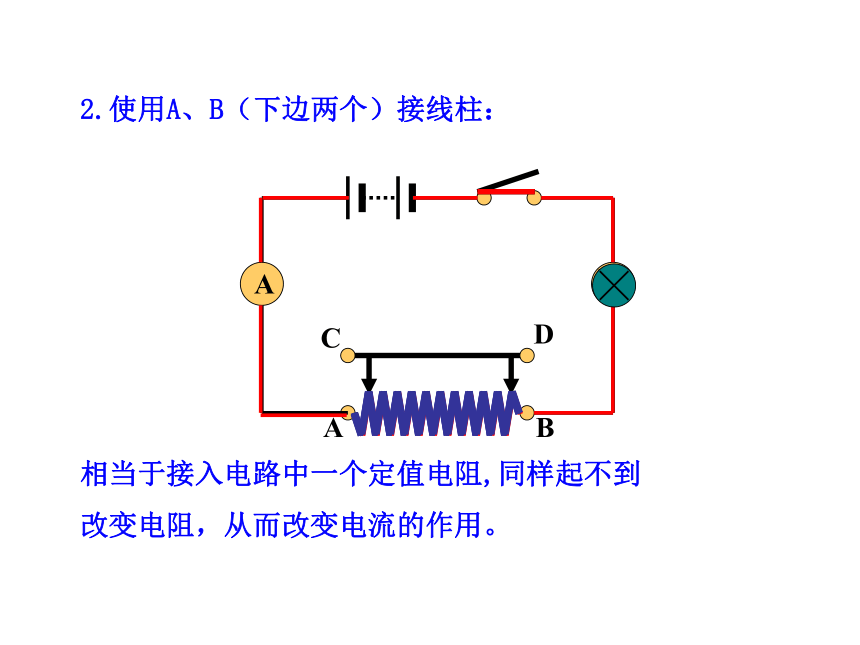

2.使用A、B（下边两个）接线柱：
相当于接入电路中一个定值电阻,同样起不到
改变电阻，从而改变电流的作用。
A
C
D
A
B
３.使用A、Ｃ（一上一下）两个接线柱：
AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。
p
A
C
D
A
B

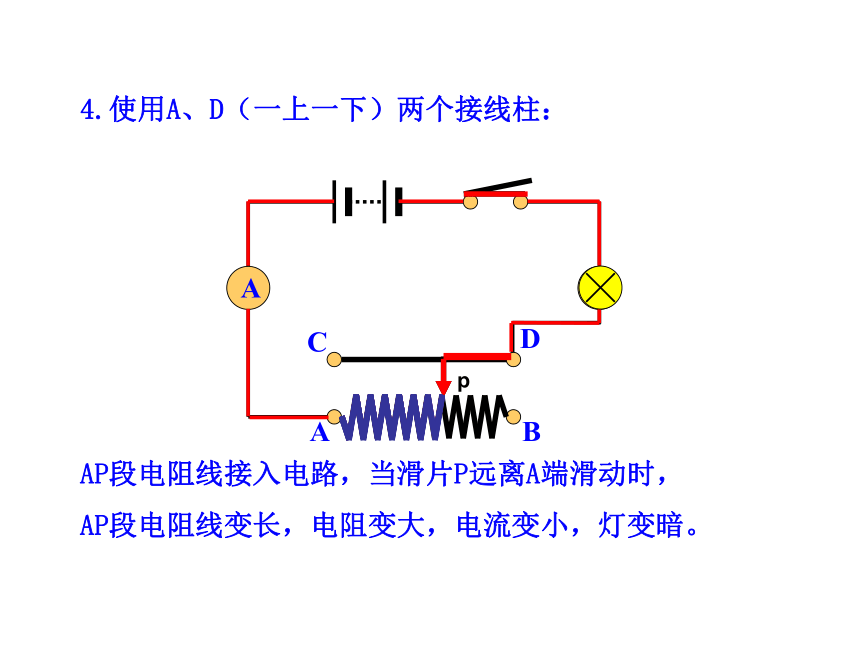

4.使用A、D（一上一下）两个接线柱：
AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。
A
C
D
A
B
p
5.使用B、C（一上一下）两个接线柱：
BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。
p
A
C
D
A
B
6.使用B、D（一上一下）两个接线柱：
BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。
A
C
D
A
B
p
读出每个旋盘与三角相对应的数字然后乘倍率，最后再将其相加即可。
三.电阻箱
1.图中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的合金线________，接入电路的电阻值________。
AP
变大
1.滑动变阻器
原理：靠改变连入电路中电阻线的长度来改变电阻。
符号：
接法：一上一下法
2.电阻箱：每个旋盘对应数字乘倍率，再将其相加。
