§5.2 细 胞

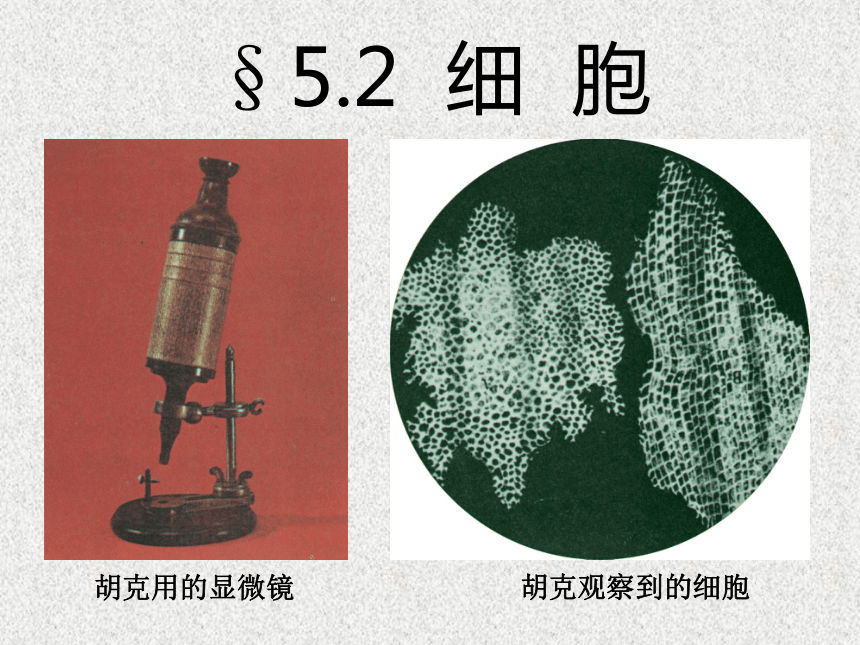

胡克观察到的细胞
胡克用的显微镜
§5.2 细 胞

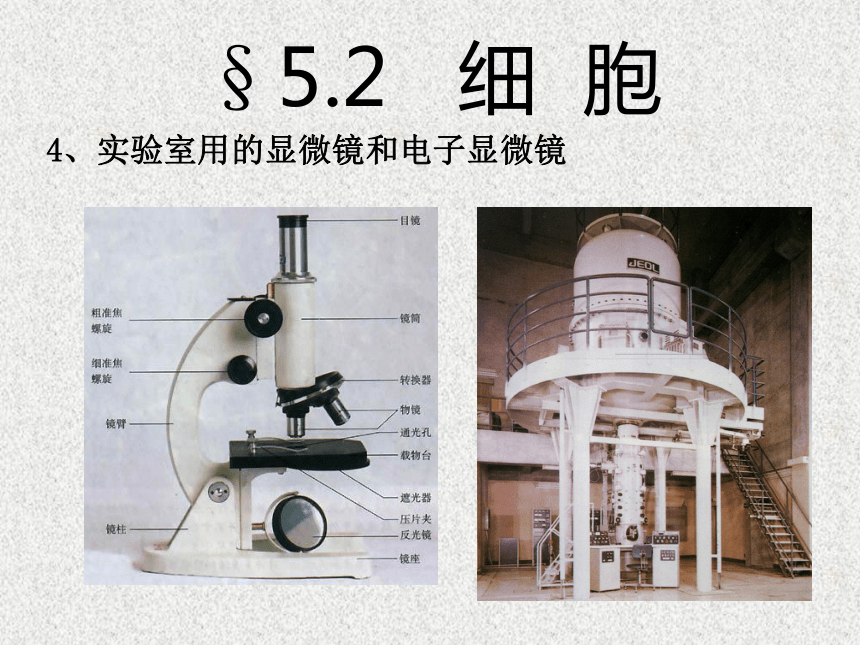

4、实验室用的显微镜和电子显微镜
附城中学生物科组 wuyyong
1
10
11
4
2
3
7
6
9
8
5
目镜
物镜
镜筒
镜臂
镜座
载物台
压片夹
反光镜
遮光器
粗准焦螺旋
细准焦螺旋
12
转换器
目镜与物镜的比较
放大倍数
透镜
放大倍数 镜头长度 透镜大小
10x
18.5x
长
短
大
小

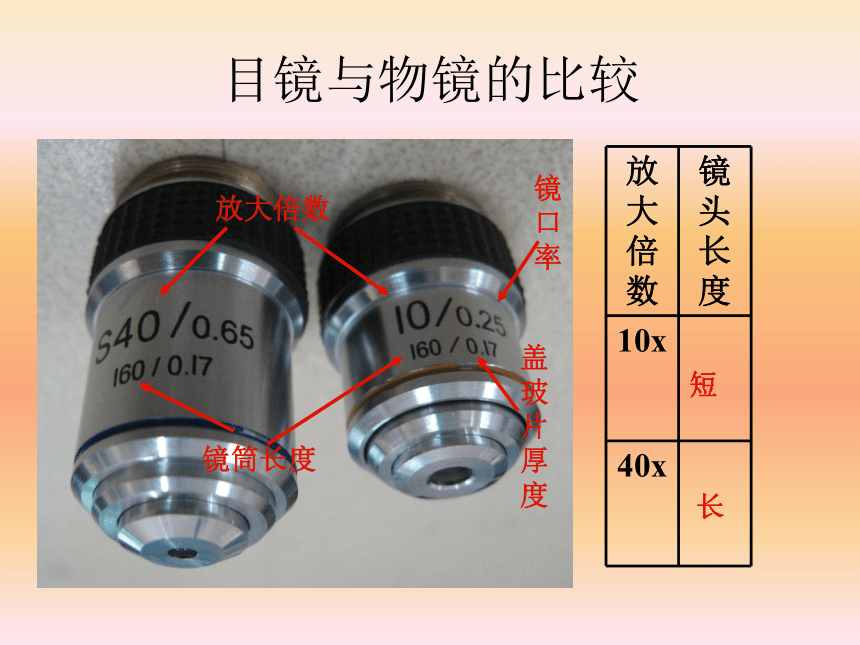

目镜与物镜的比较
放大倍数
镜口率
镜筒长度
盖玻片厚度
放
大
倍
数 镜
头
长
度
10x
40x
长
短

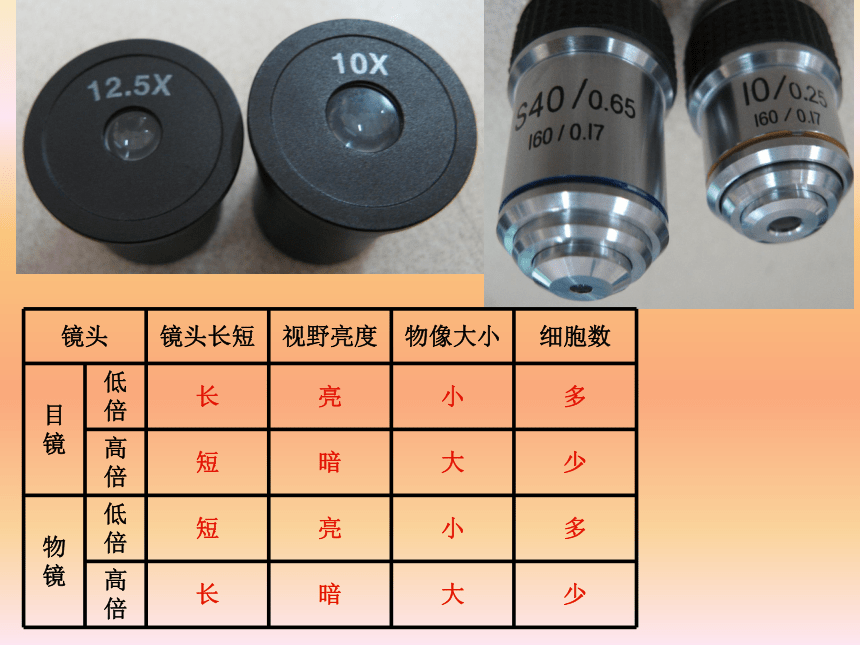

目镜与物镜的比较
镜头 镜头长短 视野亮度 物像大小 细胞数
目
镜 低
倍 长 亮 小 多
高
倍 短 暗 大 少
物
镜 低
倍 短 亮 小 多
高
倍 长 暗 大 少

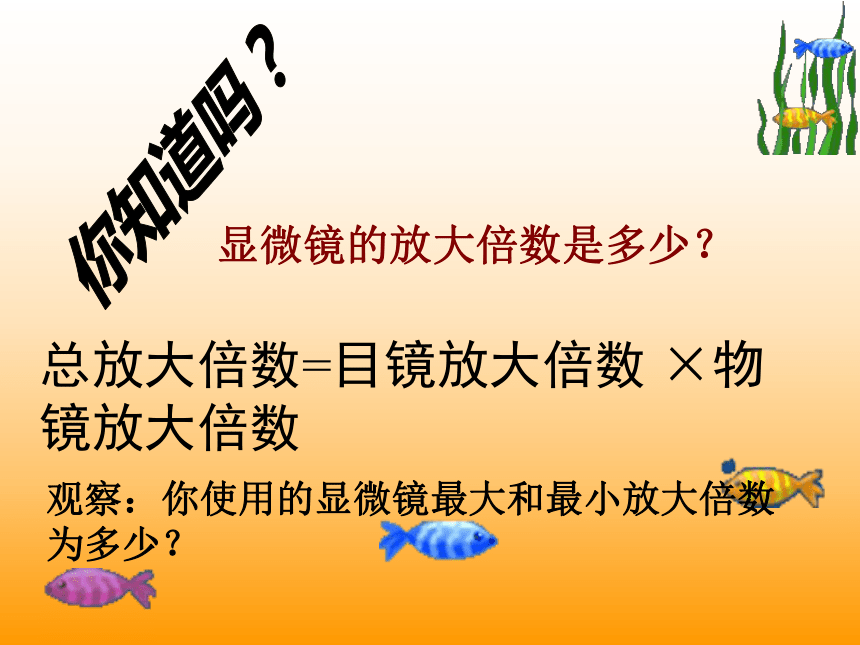

显微镜的放大倍数是多少？
总放大倍数=目镜放大倍数 ×物镜放大倍数
观察：你使用的显微镜最大和最小放大倍数为多少？

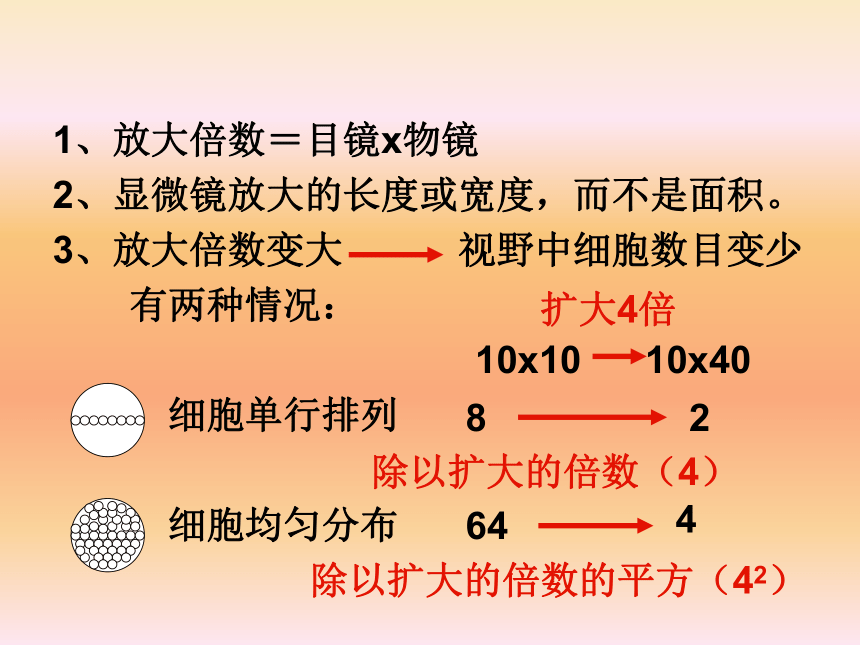

1、放大倍数＝目镜x物镜
2、显微镜放大的长度或宽度，而不是面积。
3、放大倍数变大　　　视野中细胞数目变少
　　有两种情况：
　　　　　　　　　　　10x10 10x40
　　　细胞单行排列　　　　　　　　　
　　　　　
　　　细胞均匀分布　　　　　　
　　　　　
扩大4倍
8
2
64
4
除以扩大的倍数（4）
除以扩大的倍数的平方（42）

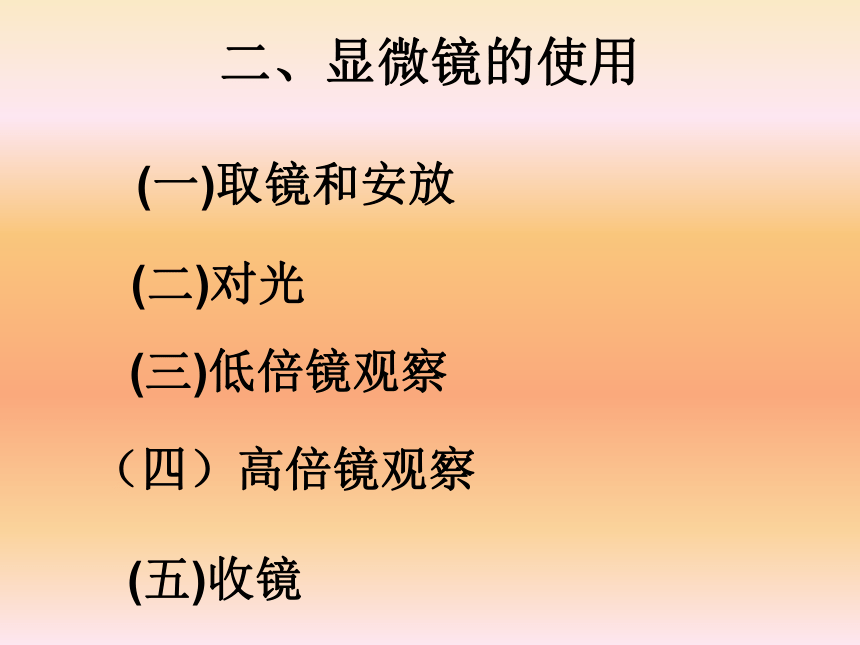

二、显微镜的使用
(一)取镜和安放
（四）高倍镜观察
(二)对光
(三)低倍镜观察
(五)收镜

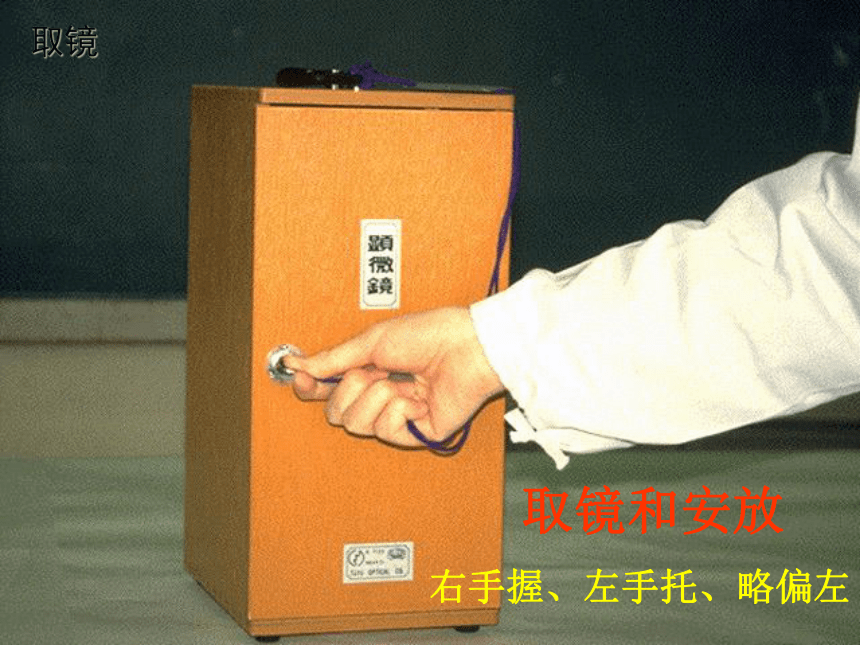

取镜
取镜和安放
右手握、左手托、略偏左

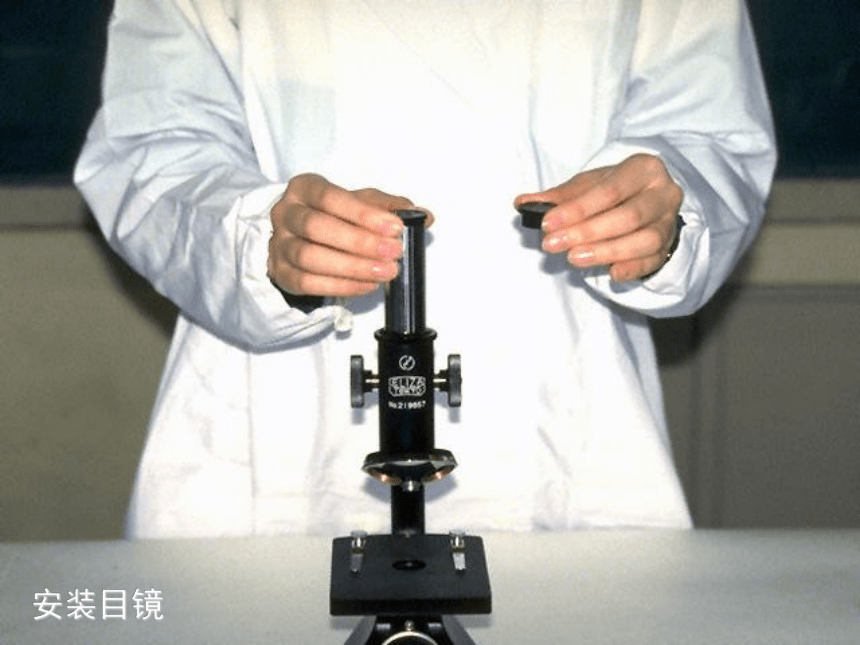

安装目镜
对光
（1）低倍物镜对准通光孔。
（2）左眼看，右眼睁。
（3）转动反光镜，看到明亮的视野。
注意：对好光后，
不能再移动显微镜
放置标本
（1）标本放在载
物台上，压住，正
对通光孔
下降镜筒
镜筒先下降，直到接近标本。
注：（镜筒下降时，眼睛一定
要看着物镜 ）
调准焦距和观察
上一页
左眼向目镜内看，同时逆时针方向转动粗焦螺旋，使镜筒缓缓上长升直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰
把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。
眼睛从侧边看着物镜头和标本之间，转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止。
左眼看目镜内，同时反向缓缓转动粗准焦螺旋，使镜筒上升，直到看到物象为止，再稍稍转动细准焦螺旋，使看到的物象更加清晰。
看不到物像的重复第2、3两个步骤。
(三)低倍镜观察
（四）高倍镜观察
移动装片，在低倍镜下使需要放大的部分移动到视野中央。
转动转换器，移走低倍物镜，换上高倍物镜。
缓缓调节细准焦螺旋，使物象清晰。
调节光圈，使视野亮度适宜。
换上高倍物镜后禁止向下转动粗准焦螺旋。
5、倒立的物像：上下左右相反
如下图经显微镜放大后得到：
将原物体旋转180°即可。
放大
旋转
6、玻片的移动与物像的移动
由于是倒立的像，玻片的移动方向与物像的移动方向相反。　
物像偏左下方
结论：物像偏什么方向，玻片向什么方向移动
7、视野中污点的判断
转动目镜，污点移动的则污点在目镜上，不动的不在目镜上。
移动玻片，污点移动的则污点在玻片上，不动的不在玻片上。
不在目镜、玻片上则在物镜上。
8、物镜和玻片的距离与放大倍数的关系：
放大倍数小　　放大倍数大
(五)收镜
转动粗准焦螺旋，升高镜筒，取出玻片。
用擦镜纸揩净目镜和物镜，用清洁纱布揩净镜体。
再转动转换器，把两个物镜偏到两旁，并将镜筒下降，然后将显微镜平稳地放入镜箱内保存。
1.在载玻片上写下一个小小的字母“d”，用显微镜观察时，会看到放大的图像形状是( )
b B. d C. q D. p
D
2、如果物像偏左上，你应将标本向_____移，
才能使物像居中 。
左上
考考你
四、巩固练习
1．将低倍镜换上高倍镜后，一个视野内
A：细胞数目增多，体积变大，视野变暗
B：细胞数目减少，体积变小，视野变亮
C：细胞数目增多，体积变小，视野变亮
D：细胞数目减少， 体积变大，视野变暗
2．功能完好的显微镜，把低倍镜换成高倍镜后，一般
A：先用粗准焦螺旋后，后用细准焦螺旋 　　　B：只用粗准焦螺旋
C：缓缓调节细准焦螺旋
D：先用细准焦螺旋，再用粗准焦螺旋
3.一个细小物体被显微镜放大50倍，这里“被放大50倍”是指该物体的：
A：体积 　　　 B：表面积 　
C：像的面积 　D：长度或宽度
4．当显微镜的目镜为10╳，物镜为10╳时，在视野直径范围内看到一行相连的8个细胞，目镜不变，物镜换成40╳时，则在视野中要看到这行细胞中的
A：2个 　　　　B：4个 　　　
C：16个 　　　 D：32个
5.“b”字放在显微镜下观察，视野内看到
A：b 　　 　　　　B：d 　　 　　
C：q 　　　　　　 D：p
6.要将视野内的物象从右侧移至中央，应向哪个方向移动标本
A：左侧 　　　　　 B：右侧 　　
C：上方 　　　　　 D：下方
7.某学生的显微镜下观察落花生子叶的切片，当转动细准焦螺旋时，有一部分细胞看得清晰，另一部分细胞比较模糊，这是由于
A：标本切的厚薄不均　　B：反光镜未调好
C：细准焦螺旋未调好 D：显微镜损坏
总结一下
对光：1、低倍物镜对准通光孔
2、选较大光圈，左眼注视目镜，转动反光镜直至看到白亮视野
压片：标本正对通光孔中心
观察：低倍：先降后升，先粗后细
高倍：先低后高，只细不粗
一、光学显微镜的基本构造
目镜：无螺纹 放大倍数越大，长度越短
物镜：有螺纹 放大倍数越大，长度越长
二、高倍显微镜的使用步骤
取镜：右手握镜臂，左手托镜座
放置：前方稍偏左
注意事项：
1、调光和观察时，左眼注视目镜，右眼睁开（左目右开）
2、高倍镜观察应先在低倍镜下看清楚再转至高倍镜（先低后高）
3、使用高倍镜观察时，只能调节细准焦螺旋（只细不粗）
