(共61张PPT)
通用技术二轮复习
2012.3
成功的人生在这里起航

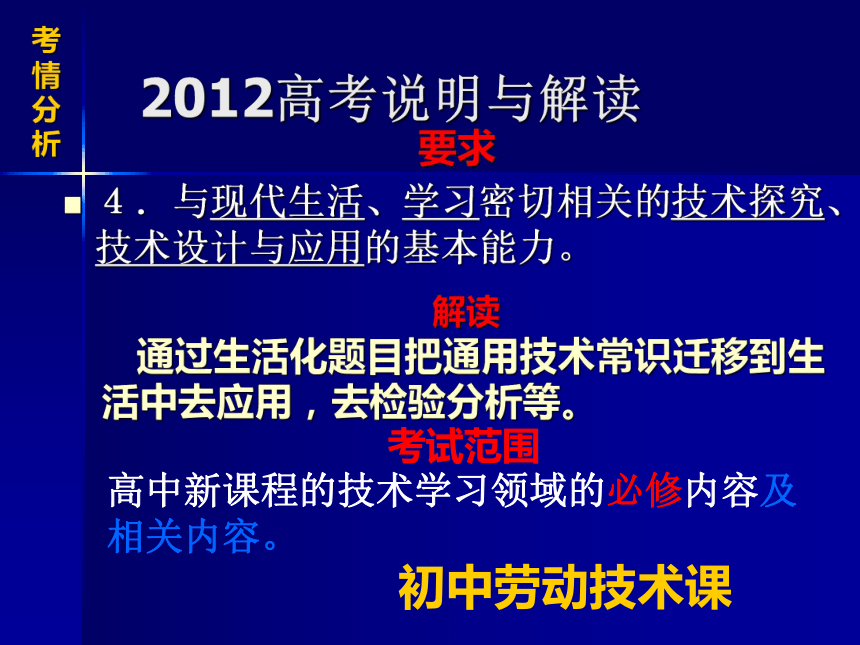

2012高考说明与解读
要求
４．与现代生活、学习密切相关的技术探究、技术设计与应用的基本能力。
考试范围
高中新课程的技术学习领域的必修内容及相关内容。
初中劳动技术课
解读
通过生活化题目把通用技术常识迁移到生活中去应用，去检验分析等。
考情分析
★ 2012高考说明样题中与通用技术有关的题目
（2010）结构的形状会影响其强度和稳定性。下列水库坝体结构抵抗水作用最强的是
C

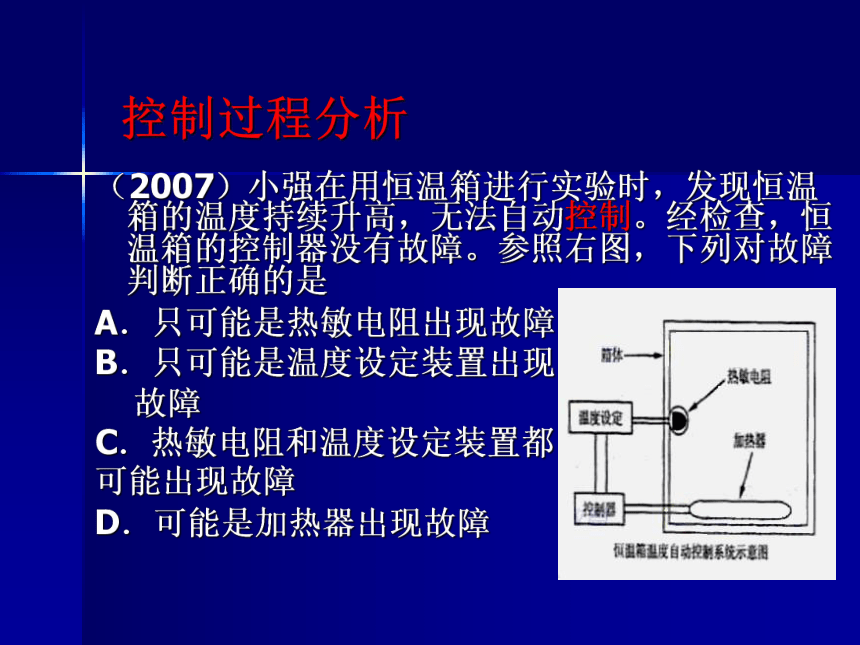

（2007）小强在用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制。经检查，恒温箱的控制器没有故障。参照右图，下列对故障判断正确的是
A．只可能是热敏电阻出现故障
B．只可能是温度设定装置出现
故障
C．热敏电阻和温度设定装置都
可能出现故障
D．可能是加热器出现故障
控制过程分析
技术的性质与信息技术的整合
（11）高速公路电子收费系统（ETC）涉及了无线电通信、计算机、自动控制等多个知识领域。车辆在高速路出口驶入ETC车道时，系统对车辆身份进行识别，并从车辆IC卡中扣除相应通行费后，电动栏杆自动抬起，车辆即可通行。下列说法不正确的是
A.该系统体现了技术的综合性
B.该系统收费过程没有利用数据库技术
C.该系统收费使用“电子货币”
D.电动栏杆控制系统为ETC的子系统

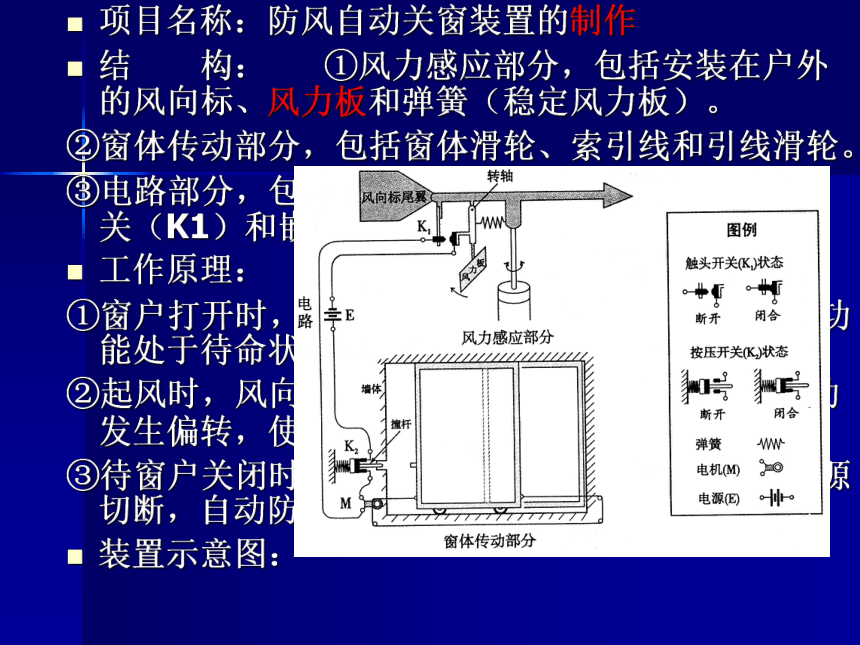

项目名称：防风自动关窗装置的制作
结 构： ①风力感应部分，包括安装在户外的风向标、风力板和弹簧（稳定风力板）。
②窗体传动部分，包括窗体滑轮、索引线和引线滑轮。
③电路部分，包括电源（E）、电机（M）、触头开关（K1）和嵌入墙体中的按压开关（R2）。
工作原理：
①窗户打开时，K2在弹簧的作用下自动闭合，防风功能处于待命状态。
②起风时，风向标转向来风方向，风力板受风力推动发生偏转，使K1闭合，电机驱动窗户向左移动。
③待窗户关闭时，窗枢推压K2撞杆并使其断开，电源切断，自动防风功能关闭。
装置示意图：

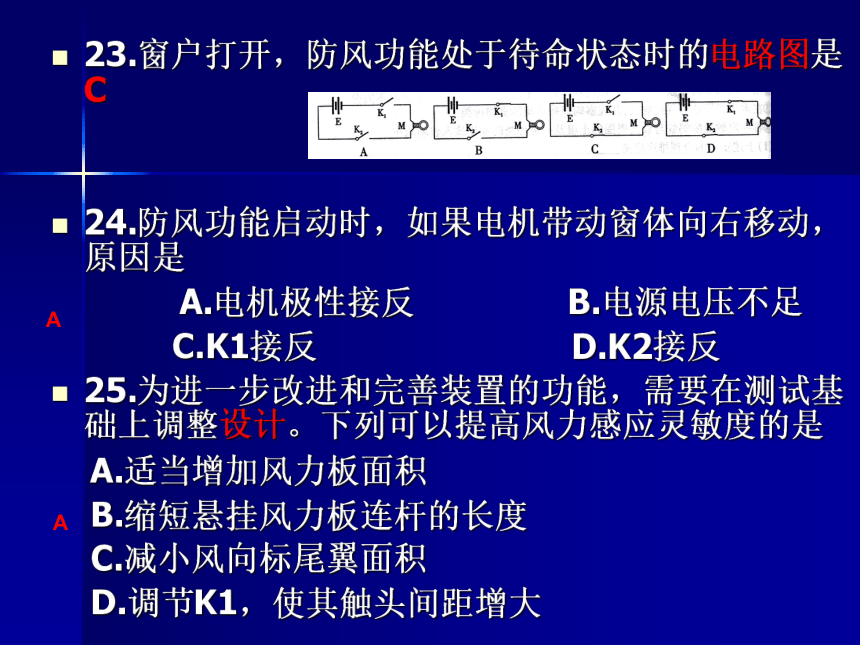

23.窗户打开，防风功能处于待命状态时的电路图是 C
24.防风功能启动时，如果电机带动窗体向右移动，原因是
A.电机极性接反 B.电源电压不足
C.K1接反 D.K2接反
25.为进一步改进和完善装置的功能，需要在测试基础上调整设计。下列可以提高风力感应灵敏度的是
A.适当增加风力板面积
B.缩短悬挂风力板连杆的长度
C.减小风向标尾翼面积
D.调节K1，使其触头间距增大
A
A

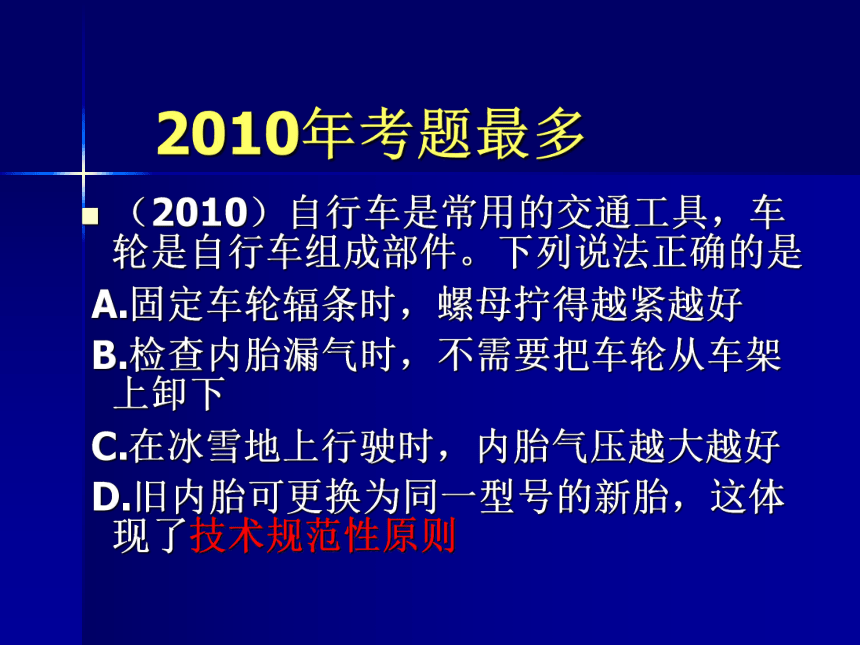

（2010）自行车是常用的交通工具，车轮是自行车组成部件。下列说法正确的是
A.固定车轮辐条时，螺母拧得越紧越好
B.检查内胎漏气时，不需要把车轮从车架上卸下
C.在冰雪地上行驶时，内胎气压越大越好
D.旧内胎可更换为同一型号的新胎，这体现了技术规范性原则
2010年考题最多
通用技术考点预测
基本概念
（结构、流程、系统、控制、技术的性质、设计原则）
人机关系（以人为本）
图纸的读取与分析
流程与逻辑排序（统筹安排，优化设计）
控制的分类及过程分析
工具使用（根据目的选择工具，多用图解）技术设计与应用-------每年都考
本节课的学习任务
1、几个基本概念----概念以下的二级概念。
2、设计的一般过程（逻辑分析）
3、图纸的读取与分析（要领）
4、结构的强度与稳定性（尊重生命，注意安全）
5、控制系统过程分析（与现代技术应用联系）

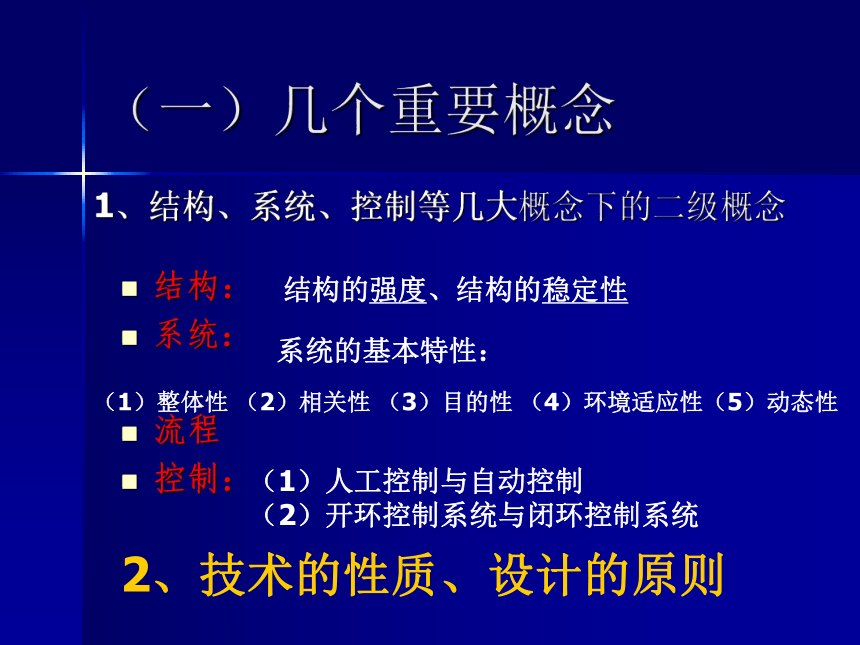

（一）几个重要概念
结构：
系统：
流程
控制：
1、结构、系统、控制等几大概念下的二级概念
结构的强度、结构的稳定性
系统的基本特性：
（1）整体性 （2）相关性 （3）目的性 （4）环境适应性（5）动态性
（1）人工控制与自动控制
（2）开环控制系统与闭环控制系统
2、技术的性质、设计的原则

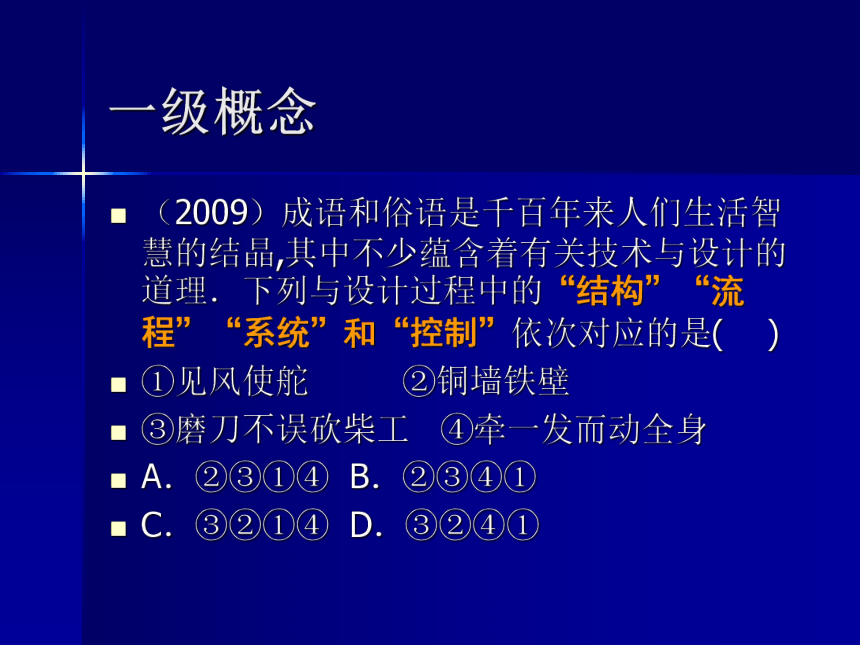

一级概念
（2009）成语和俗语是千百年来人们生活智慧的结晶,其中不少蕴含着有关技术与设计的道理．下列与设计过程中的“结构”“流程”“系统”和“控制”依次对应的是( )
①见风使舵 ②铜墙铁壁
③磨刀不误砍柴工 ④牵一发而动全身
A．②③①④ B．②③④①
C．③②①④ D．③②④①
结构
1、结构的强度：
是指物体结构抵抗变形的能力。
2、结构的稳定性：
结构具有阻碍翻到或移动的特性。
A
如图是室外空调机的支架，在横杆下加一支撑斜杆的目的是
A．增加支架的强度
B．增加空调机的稳定性
C．形成三角形结构，使
支架更协调、美观
D．节省材料，降低成本
B
任何构件在设计和使用过程中都要考虑构成材料的各种属性，下图中上部钢筋混凝土构件使用最优的是（ ）
长城是中华文明的瑰宝，也是中华民族的象征。下面关于它的说法正确的是
A. 是我国古代为防御北方游牧民族侵袭而修建的军事工程
B. 始建于春秋战国时期，
秦修建的长城东起山海关，
西至嘉峪关
C. 已被联合国教科文组
织列为世界文化遗产
D. 长城城墙是典型的框架结构
小明对羊角锤进行了改进，设计了可以从把手上调控的活动部位，在拔不同的钉子时其活动部位可以根据实际需要伸缩（如下图所示）。对于这一创新成果, 下列说法正确的是
A．对于常用工具的改进不可以申请专利
B．伸出部分采用较粗的钢材，主要是从结构稳定性方面考虑的
C．伸出部分设计了稍微宽大的
头，可以从压强的角度来解释.
D．该作品的制造主要体现了设
计的实用性原则
关于以下生活中的技术设计产品，说法不正确的是
A.施工工人的安全帽设计成壳体是为了提高安全帽的强度,有效保护人的头部
B.独脚茶几底座采用底面面积较大的铁质圆盘，主要是为了提高结构的强度，使产品结实耐用
C．鼠标垫的设计充分考虑了合理的人机关系，使人们更健康舒适地使用鼠标
D．佳能照相机的使用说明书采用中英文两种语言，充分考虑到了不同用户阅读的需要
流程
（一）工期优化：节约时间 （工序并行）
（二）工艺优化 ：节约材料（切削改浇铸，标准件的使用）
（三）成本优化 ：节省资金 （自动化生产，废水循环使用）
（四）技术优化 ：先进设备的使用
（五）质量优化 ：提高效率 （计算机管理和监控）
系统
系统的基本特性
（1）整体性
（2）相关性
（3）目的性
（4）环境适应性
（5）动态性
城市建筑高层林立，以下说法不正确的是
A．高楼大厦所使用的钢筋、混凝土必须达到要求，否则任何一方面出现质量问题都会影响整座大楼安全，这充分体现了系统的相关性
B．现在很多高楼采用玻璃幕墙，这样会大大增加光污染
C．为了提高建筑质量，增加抗震性，建筑师不断采用新的建筑工艺
D．建筑工人头上戴的安全帽是壳体结构，能更好地保护头部，将伤害降到最低。
系统分类
2011年9月我国成功实施了“天宫一号”与“神舟八号”交会对接任务，“神舟九号”飞船将于今年6月至8月择机发射，与“天宫一号”目标飞行器展开手控交会对接，飞行乘组将由3名航天员组成。
“神舟九号”飞船属于
A．自然系统
B．封闭系统
C．开放系统
D．静态系统
开环控制系统
闭环控制系统
控制
自动门控制系统
水箱水位控制系统
典型控制系统
水箱水位控制系统
7.太阳能热水器是利用太阳的能量将水加热的装置，由集热管、水箱、支架及相关附件组成。太阳能热水器水箱一般都带有水位自动控制系统，当水箱水位低于设定水位，能够自动加水。对于太阳能热水器，下列说法错误的是
A．体现了人们利用技术造福人类
B．其设计符合可持续发展原则
C．水箱水位自动控制系统的控制对象是水箱(水箱里的水)
D．水箱水位自动控制系统的执行器是集热管
水箱
集热管
支架
典型的闭环控制——家用电冰箱的结构和制冷原理图
1、工作原理
家用电冰箱主要由压缩机、冷却器和散热器组成，它们之间用一根管道相连。管道里装有一种沸点很低的制冷剂。压缩机在管道的底部，它使制冷剂不断地在管道里循环。制冷剂流动到狭窄的毛细管时，受到强大压力，由气态变成液态，通过散热器对外放出热量。当制冷剂通过较粗的管道组成的冷却器时，由于压力突然降低，制冷剂由液态立即变为气态，从而吸收电冰箱内的热量，使电冰箱内的温度降低，达到制冷的效果。
2、结构原理图
某蔬菜大棚使用一种温度自动报警器，如图所示。在水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电灯就亮起来发出报警信号。下列关于“温度自动报警器”的控制方式和控制系统分类判断正确的是
A．手动控制 开环控制
B．自动控制 开环控制
C．手动控制 闭环控制
D．自动控制 闭环控制
选择材料
知识丰富了生活，科学改变了世界，生活中的下列做法符合科学道理的是
A．用活性炭吸附冰箱里的异味
B．夏天在外可以利用硝酸铵对食物进行降温
C．旅游时可以利用高度近视眼镜取火
D．用镀铜铁皮制作的水桶既美观又耐腐蚀
一、设计的一般过程
发现问题与明确问题
制定设计方案
制作模型
方案的评价与优化
编写使用说明书
设计是一个动态发展的过程,在设计中有些步骤之间可能出现一定的循环.
旭东同学想在木质材料上开榫眼，他不需要使用的工具是
A．木工凿 B．木工刨 C．羊角锤 D．木工尺
制定方案的方法
收集信息
设计分析
方案构思
方案呈现
方案筛选
注意步骤！
举例
某学习小组组织考察活动，在进行实地观察的过程中，需要处理的工作项目包括（ ）
①绘制地图、统计图表等展示资料；
②规划实地考察路线；
③利用相机与活地图做记录；
④搜集、整理考察地区的文献和图片。
以上工作项目的先后步骤正确的是
A．②③④① B．②④③①
C．④②①③ D．④②③①
D
形体完整的尺寸标注包含三个基本要素，即尺寸界线、尺寸线和尺寸数字。以下尺寸标注不正确的是
小明在制作木质椅子模型过程中，部分工具的使用示意图如下，其中使用方法不正确的是C
A．画横线 B．锯割 C．刨平 D.检查平面
1．高效：设计中应把人和机作为一个整体来考虑，合理或最优地分配人和机的功能以促进二者的协调，提高人的工作效率。
2．健康：人在长期操作或使用产品的过程中，产品对人的健康会造成不良的影响。
3．舒适: 人在使用产品的过程中，人体能处于自然的状态，操作或使用的姿势能够在人们自然、正常的肢体活动范围之内，从而使人不致过早地产生疲劳。
4．安全：人们在操作和使用产品的过程中，产品对人的身体不构成身体上的伤害，产品与人接触的部分不允许有尖角和锋利的边槽，易产生危险的地方应进行安全保护设计。
以人为本
尺寸标注基本规则
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确
度无关。
2、图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
标注符号
1、标注直径时，应在尺寸数字前加注符号“ Φ”；标注半径时，应在尺寸数字前加注符号“R”；标注球面的直径或半径时，应在符号“Φ ”或“R”前再加注符号“S”。
对于螺钉、铆钉的头部，轴(包括螺杆)的端部以及手柄的端部等，在不致引起误解的情
况下可省略符号“S”。
2、标注弧长时，应在尺寸数字上方加注符号“⌒ ”。
3、标注参考尺寸时，应将尺寸数字加上圆括弧。
4、标注剖面为正方形结构的尺寸时，可在正方形边长尺寸数字前加注符号“□ ”或用B×B”注出。
5、标注板状零件的厚度时，可在尺寸数字前加注符号“t ”。
6、当需要指明半径尺寸是由其他尺寸所确定时，应用尺寸线和符号“R”标出，但不要注写尺寸数。
7、标注斜度或锥度时，符号的线宽为h 10。符号的方向应与斜度、锥度的方向一致。
必要时可在标注锥度的同时，在括号中注出其角度值。
分析某零件的主视图(右图)，以下说法正确的是：
A、共有3处错误 B、“15”标注是错的
C、“16”标注是错的 D、“16”应为R16
要标注数值为0.2m的铁架台底座的长度（如右图，比例1:10），则所注位置和尺寸数字合适的是
A．甲处 200
B．乙处 20
C．甲处 20
D．乙处 2000
以下尺寸标注错误的是（ ）
A. B. C. D.
1、金属单质（按金属活动性顺序由强至弱排列）
钡 钾 钙 钠 镁 铝 锌 铁 锡 铅（氢） 铜 汞 银 铂 金
Ba K Ca Na Mg Al Zn Fe Sn Pb Cu Hg Ag Pt Au
如右图所示为简化的太阳能热水器自动上水控制 系统。传感器检测水箱中的水位是否达到指定水位，将信号传输给测控仪，测控仪通过控制电磁阀来控制上水或停止上水，从而使太阳能热水器水箱中的水位始终保持在一定的范围内。该控制系统的工作方式和控制器分别是（ ）
A．开环 传感器 B．开环 测控仪
C．闭环 传感器 D．闭环 测控仪
太阳能热水器水箱
传感器
电缆固
紧附件
电磁阀
冷
热水
球阀
测控仪
上下水管
球阀
接自来水
水龙头
第11题图
某家用燃气热水器结构原理如下图所示，开关K与活塞相连，活塞与水管相通。淋浴时，开关K接通，电磁铁的磁力把燃气阀打开，同时电子点火，燃气进入灶头燃烧，有热水流出。
对于此燃气热水器水温控
制系统的说法正确的是
A．开环控制
B．闭环控制
C．传感器是电磁阀
D．执行器是活塞
52．活塞受力变化的原理和下列哪种情况类同？
A．潜水艇在水中上浮B．子弹的射出
C．导弹升空 D．运动的列车吸引站台上的乘客
53．对于此燃气热水器水温控制系统的说法正确的是
A．开环控制 B．闭环控制
C．传感器是电磁阀 D．执行器是活塞
我们常把技术与科学联系在一起，其实技术与科学是既有联系又有区别的，下列选项不属于技术活动的是 （ ）
A．汽车的碰撞试验 B．万有引力的发现
C．制作航空模型 D．抛光凹坑不平的桌面
13．“神舟九号”与“天宫一号”实施手动交会对接及开展的相关空间科学实验等任务，对航天员的手眼协调、操作精细、心理素质等要求非常高。为此，航天员需在地面做大量训练，对各种预案了然于心，熟练掌握。从技术试验方法看，属于（ ）试验法
A．优选 B．模拟 C．移植 D．强化
在杂交水稻试验中，通过不同品种水稻的对比试验，选出优质的杂交水稻品种，使粮食产量大幅度提高，这种技术试验方法是 （ ）
A．模拟试验法 B．优选试验法
C．虚拟试验法 D．强化试验法
．小设计也有“大”用途。右图为某同学用一节电池，一个电阻和一个耳机制作的简易线路判断器。他可以用此判断的是
A．导线是否断路 B．灯泡是否烧毁
C．开关的好坏 D．电阻的具体数值
以下哪种操作不是制作中所必需的
典型的闭环控制——家用电冰箱的结构和制冷原理图
1、工作原理
家用电冰箱主要由压缩机、冷却器和散热器组成，它们之间用一根管道相连。管道里装有一种沸点很低的制冷剂。压缩机在管道的底部，它使制冷剂不断地在管道里循环。制冷剂流动到狭窄的毛细管时，受到强大压力，由气态变成液态，通过散热器对外放出热量。当制冷剂通过较粗的管道组成的冷却器时，由于压力突然降低，制冷剂由液态立即变为气态，从而吸收电冰箱内的热量，使电冰箱内的温度降低，达到制冷的效果。
2、结构原理图
未尽部分知识，将在综合题目中继续强化，可不要掉队哦！
影响外观设计的因素
造型、
色彩、
美感、
人机关系
《步步维赢》通用技术部分的题目
非常感谢

复习班基本能力组
通用技术二轮复习
2012.3
成功的人生在这里起航
2012高考说明与解读
要求
４．与现代生活、学习密切相关的技术探究、技术设计与应用的基本能力。
考试范围
高中新课程的技术学习领域的必修内容及相关内容。
初中劳动技术课
解读
通过生活化题目把通用技术常识迁移到生活中去应用，去检验分析等。
考情分析
★ 2012高考说明样题中与通用技术有关的题目
（2010）结构的形状会影响其强度和稳定性。下列水库坝体结构抵抗水作用最强的是
C
（2007）小强在用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制。经检查，恒温箱的控制器没有故障。参照右图，下列对故障判断正确的是
A．只可能是热敏电阻出现故障
B．只可能是温度设定装置出现
故障
C．热敏电阻和温度设定装置都
可能出现故障
D．可能是加热器出现故障
控制过程分析
技术的性质与信息技术的整合
（11）高速公路电子收费系统（ETC）涉及了无线电通信、计算机、自动控制等多个知识领域。车辆在高速路出口驶入ETC车道时，系统对车辆身份进行识别，并从车辆IC卡中扣除相应通行费后，电动栏杆自动抬起，车辆即可通行。下列说法不正确的是
A.该系统体现了技术的综合性
B.该系统收费过程没有利用数据库技术
C.该系统收费使用“电子货币”
D.电动栏杆控制系统为ETC的子系统
项目名称：防风自动关窗装置的制作
结 构： ①风力感应部分，包括安装在户外的风向标、风力板和弹簧（稳定风力板）。
②窗体传动部分，包括窗体滑轮、索引线和引线滑轮。
③电路部分，包括电源（E）、电机（M）、触头开关（K1）和嵌入墙体中的按压开关（R2）。
工作原理：
①窗户打开时，K2在弹簧的作用下自动闭合，防风功能处于待命状态。
②起风时，风向标转向来风方向，风力板受风力推动发生偏转，使K1闭合，电机驱动窗户向左移动。
③待窗户关闭时，窗枢推压K2撞杆并使其断开，电源切断，自动防风功能关闭。
装置示意图：
23.窗户打开，防风功能处于待命状态时的电路图是 C
24.防风功能启动时，如果电机带动窗体向右移动，原因是
A.电机极性接反 B.电源电压不足
C.K1接反 D.K2接反
25.为进一步改进和完善装置的功能，需要在测试基础上调整设计。下列可以提高风力感应灵敏度的是
A.适当增加风力板面积
B.缩短悬挂风力板连杆的长度
C.减小风向标尾翼面积
D.调节K1，使其触头间距增大
A
A
（2010）自行车是常用的交通工具，车轮是自行车组成部件。下列说法正确的是
A.固定车轮辐条时，螺母拧得越紧越好
B.检查内胎漏气时，不需要把车轮从车架上卸下
C.在冰雪地上行驶时，内胎气压越大越好
D.旧内胎可更换为同一型号的新胎，这体现了技术规范性原则
2010年考题最多
通用技术考点预测
基本概念
（结构、流程、系统、控制、技术的性质、设计原则）
人机关系（以人为本）
图纸的读取与分析
流程与逻辑排序（统筹安排，优化设计）
控制的分类及过程分析
工具使用（根据目的选择工具，多用图解）技术设计与应用-------每年都考
本节课的学习任务
1、几个基本概念----概念以下的二级概念。
2、设计的一般过程（逻辑分析）
3、图纸的读取与分析（要领）
4、结构的强度与稳定性（尊重生命，注意安全）
5、控制系统过程分析（与现代技术应用联系）
（一）几个重要概念
结构：
系统：
流程
控制：
1、结构、系统、控制等几大概念下的二级概念
结构的强度、结构的稳定性
系统的基本特性：
（1）整体性 （2）相关性 （3）目的性 （4）环境适应性（5）动态性
（1）人工控制与自动控制
（2）开环控制系统与闭环控制系统
2、技术的性质、设计的原则
一级概念
（2009）成语和俗语是千百年来人们生活智慧的结晶,其中不少蕴含着有关技术与设计的道理．下列与设计过程中的“结构”“流程”“系统”和“控制”依次对应的是( )
①见风使舵 ②铜墙铁壁
③磨刀不误砍柴工 ④牵一发而动全身
A．②③①④ B．②③④①
C．③②①④ D．③②④①
结构
1、结构的强度：
是指物体结构抵抗变形的能力。
2、结构的稳定性：
结构具有阻碍翻到或移动的特性。
A
如图是室外空调机的支架，在横杆下加一支撑斜杆的目的是
A．增加支架的强度
B．增加空调机的稳定性
C．形成三角形结构，使
支架更协调、美观
D．节省材料，降低成本
B
任何构件在设计和使用过程中都要考虑构成材料的各种属性，下图中上部钢筋混凝土构件使用最优的是（ ）
长城是中华文明的瑰宝，也是中华民族的象征。下面关于它的说法正确的是
A. 是我国古代为防御北方游牧民族侵袭而修建的军事工程
B. 始建于春秋战国时期，
秦修建的长城东起山海关，
西至嘉峪关
C. 已被联合国教科文组
织列为世界文化遗产
D. 长城城墙是典型的框架结构
小明对羊角锤进行了改进，设计了可以从把手上调控的活动部位，在拔不同的钉子时其活动部位可以根据实际需要伸缩（如下图所示）。对于这一创新成果, 下列说法正确的是
A．对于常用工具的改进不可以申请专利
B．伸出部分采用较粗的钢材，主要是从结构稳定性方面考虑的
C．伸出部分设计了稍微宽大的
头，可以从压强的角度来解释.
D．该作品的制造主要体现了设
计的实用性原则
关于以下生活中的技术设计产品，说法不正确的是
A.施工工人的安全帽设计成壳体是为了提高安全帽的强度,有效保护人的头部
B.独脚茶几底座采用底面面积较大的铁质圆盘，主要是为了提高结构的强度，使产品结实耐用
C．鼠标垫的设计充分考虑了合理的人机关系，使人们更健康舒适地使用鼠标
D．佳能照相机的使用说明书采用中英文两种语言，充分考虑到了不同用户阅读的需要
流程
（一）工期优化：节约时间 （工序并行）
（二）工艺优化 ：节约材料（切削改浇铸，标准件的使用）
（三）成本优化 ：节省资金 （自动化生产，废水循环使用）
（四）技术优化 ：先进设备的使用
（五）质量优化 ：提高效率 （计算机管理和监控）
系统
系统的基本特性
（1）整体性
（2）相关性
（3）目的性
（4）环境适应性
（5）动态性
城市建筑高层林立，以下说法不正确的是
A．高楼大厦所使用的钢筋、混凝土必须达到要求，否则任何一方面出现质量问题都会影响整座大楼安全，这充分体现了系统的相关性
B．现在很多高楼采用玻璃幕墙，这样会大大增加光污染
C．为了提高建筑质量，增加抗震性，建筑师不断采用新的建筑工艺
D．建筑工人头上戴的安全帽是壳体结构，能更好地保护头部，将伤害降到最低。
系统分类
2011年9月我国成功实施了“天宫一号”与“神舟八号”交会对接任务，“神舟九号”飞船将于今年6月至8月择机发射，与“天宫一号”目标飞行器展开手控交会对接，飞行乘组将由3名航天员组成。
“神舟九号”飞船属于
A．自然系统
B．封闭系统
C．开放系统
D．静态系统
开环控制系统
闭环控制系统
控制
自动门控制系统
水箱水位控制系统
典型控制系统
水箱水位控制系统
7.太阳能热水器是利用太阳的能量将水加热的装置，由集热管、水箱、支架及相关附件组成。太阳能热水器水箱一般都带有水位自动控制系统，当水箱水位低于设定水位，能够自动加水。对于太阳能热水器，下列说法错误的是
A．体现了人们利用技术造福人类
B．其设计符合可持续发展原则
C．水箱水位自动控制系统的控制对象是水箱(水箱里的水)
D．水箱水位自动控制系统的执行器是集热管
水箱
集热管
支架
典型的闭环控制——家用电冰箱的结构和制冷原理图
1、工作原理
家用电冰箱主要由压缩机、冷却器和散热器组成，它们之间用一根管道相连。管道里装有一种沸点很低的制冷剂。压缩机在管道的底部，它使制冷剂不断地在管道里循环。制冷剂流动到狭窄的毛细管时，受到强大压力，由气态变成液态，通过散热器对外放出热量。当制冷剂通过较粗的管道组成的冷却器时，由于压力突然降低，制冷剂由液态立即变为气态，从而吸收电冰箱内的热量，使电冰箱内的温度降低，达到制冷的效果。
2、结构原理图
某蔬菜大棚使用一种温度自动报警器，如图所示。在水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电灯就亮起来发出报警信号。下列关于“温度自动报警器”的控制方式和控制系统分类判断正确的是
A．手动控制 开环控制
B．自动控制 开环控制
C．手动控制 闭环控制
D．自动控制 闭环控制
选择材料
知识丰富了生活，科学改变了世界，生活中的下列做法符合科学道理的是
A．用活性炭吸附冰箱里的异味
B．夏天在外可以利用硝酸铵对食物进行降温
C．旅游时可以利用高度近视眼镜取火
D．用镀铜铁皮制作的水桶既美观又耐腐蚀
一、设计的一般过程
发现问题与明确问题
制定设计方案
制作模型
方案的评价与优化
编写使用说明书
设计是一个动态发展的过程,在设计中有些步骤之间可能出现一定的循环.
旭东同学想在木质材料上开榫眼，他不需要使用的工具是
A．木工凿 B．木工刨 C．羊角锤 D．木工尺
制定方案的方法
收集信息
设计分析
方案构思
方案呈现
方案筛选
注意步骤！
举例
某学习小组组织考察活动，在进行实地观察的过程中，需要处理的工作项目包括（ ）
①绘制地图、统计图表等展示资料；
②规划实地考察路线；
③利用相机与活地图做记录；
④搜集、整理考察地区的文献和图片。
以上工作项目的先后步骤正确的是
A．②③④① B．②④③①
C．④②①③ D．④②③①
D
形体完整的尺寸标注包含三个基本要素，即尺寸界线、尺寸线和尺寸数字。以下尺寸标注不正确的是
小明在制作木质椅子模型过程中，部分工具的使用示意图如下，其中使用方法不正确的是C
A．画横线 B．锯割 C．刨平 D.检查平面
1．高效：设计中应把人和机作为一个整体来考虑，合理或最优地分配人和机的功能以促进二者的协调，提高人的工作效率。
2．健康：人在长期操作或使用产品的过程中，产品对人的健康会造成不良的影响。
3．舒适: 人在使用产品的过程中，人体能处于自然的状态，操作或使用的姿势能够在人们自然、正常的肢体活动范围之内，从而使人不致过早地产生疲劳。
4．安全：人们在操作和使用产品的过程中，产品对人的身体不构成身体上的伤害，产品与人接触的部分不允许有尖角和锋利的边槽，易产生危险的地方应进行安全保护设计。
以人为本
尺寸标注基本规则
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确
度无关。
2、图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
标注符号
1、标注直径时，应在尺寸数字前加注符号“ Φ”；标注半径时，应在尺寸数字前加注符号“R”；标注球面的直径或半径时，应在符号“Φ ”或“R”前再加注符号“S”。
对于螺钉、铆钉的头部，轴(包括螺杆)的端部以及手柄的端部等，在不致引起误解的情
况下可省略符号“S”。
2、标注弧长时，应在尺寸数字上方加注符号“⌒ ”。
3、标注参考尺寸时，应将尺寸数字加上圆括弧。
4、标注剖面为正方形结构的尺寸时，可在正方形边长尺寸数字前加注符号“□ ”或用B×B”注出。
5、标注板状零件的厚度时，可在尺寸数字前加注符号“t ”。
6、当需要指明半径尺寸是由其他尺寸所确定时，应用尺寸线和符号“R”标出，但不要注写尺寸数。
7、标注斜度或锥度时，符号的线宽为h 10。符号的方向应与斜度、锥度的方向一致。
必要时可在标注锥度的同时，在括号中注出其角度值。
分析某零件的主视图(右图)，以下说法正确的是：
A、共有3处错误 B、“15”标注是错的
C、“16”标注是错的 D、“16”应为R16
要标注数值为0.2m的铁架台底座的长度（如右图，比例1:10），则所注位置和尺寸数字合适的是
A．甲处 200
B．乙处 20
C．甲处 20
D．乙处 2000
以下尺寸标注错误的是（ ）
A. B. C. D.
1、金属单质（按金属活动性顺序由强至弱排列）
钡 钾 钙 钠 镁 铝 锌 铁 锡 铅（氢） 铜 汞 银 铂 金
Ba K Ca Na Mg Al Zn Fe Sn Pb Cu Hg Ag Pt Au
如右图所示为简化的太阳能热水器自动上水控制 系统。传感器检测水箱中的水位是否达到指定水位，将信号传输给测控仪，测控仪通过控制电磁阀来控制上水或停止上水，从而使太阳能热水器水箱中的水位始终保持在一定的范围内。该控制系统的工作方式和控制器分别是（ ）
A．开环 传感器 B．开环 测控仪
C．闭环 传感器 D．闭环 测控仪
太阳能热水器水箱
传感器
电缆固
紧附件
电磁阀
冷
热水
球阀
测控仪
上下水管
球阀
接自来水
水龙头
第11题图
某家用燃气热水器结构原理如下图所示，开关K与活塞相连，活塞与水管相通。淋浴时，开关K接通，电磁铁的磁力把燃气阀打开，同时电子点火，燃气进入灶头燃烧，有热水流出。
对于此燃气热水器水温控
制系统的说法正确的是
A．开环控制
B．闭环控制
C．传感器是电磁阀
D．执行器是活塞
52．活塞受力变化的原理和下列哪种情况类同？
A．潜水艇在水中上浮B．子弹的射出
C．导弹升空 D．运动的列车吸引站台上的乘客
53．对于此燃气热水器水温控制系统的说法正确的是
A．开环控制 B．闭环控制
C．传感器是电磁阀 D．执行器是活塞
我们常把技术与科学联系在一起，其实技术与科学是既有联系又有区别的，下列选项不属于技术活动的是 （ ）
A．汽车的碰撞试验 B．万有引力的发现
C．制作航空模型 D．抛光凹坑不平的桌面
13．“神舟九号”与“天宫一号”实施手动交会对接及开展的相关空间科学实验等任务，对航天员的手眼协调、操作精细、心理素质等要求非常高。为此，航天员需在地面做大量训练，对各种预案了然于心，熟练掌握。从技术试验方法看，属于（ ）试验法
A．优选 B．模拟 C．移植 D．强化
在杂交水稻试验中，通过不同品种水稻的对比试验，选出优质的杂交水稻品种，使粮食产量大幅度提高，这种技术试验方法是 （ ）
A．模拟试验法 B．优选试验法
C．虚拟试验法 D．强化试验法
．小设计也有“大”用途。右图为某同学用一节电池，一个电阻和一个耳机制作的简易线路判断器。他可以用此判断的是
A．导线是否断路 B．灯泡是否烧毁
C．开关的好坏 D．电阻的具体数值
以下哪种操作不是制作中所必需的
典型的闭环控制——家用电冰箱的结构和制冷原理图
1、工作原理
家用电冰箱主要由压缩机、冷却器和散热器组成，它们之间用一根管道相连。管道里装有一种沸点很低的制冷剂。压缩机在管道的底部，它使制冷剂不断地在管道里循环。制冷剂流动到狭窄的毛细管时，受到强大压力，由气态变成液态，通过散热器对外放出热量。当制冷剂通过较粗的管道组成的冷却器时，由于压力突然降低，制冷剂由液态立即变为气态，从而吸收电冰箱内的热量，使电冰箱内的温度降低，达到制冷的效果。
2、结构原理图
未尽部分知识，将在综合题目中继续强化，可不要掉队哦！
影响外观设计的因素
造型、
色彩、
美感、
人机关系
《步步维赢》通用技术部分的题目
非常感谢
