2021年人教九年级物理上课时训练：17 串并联电路中电压的规律（一）有答案

串并联电路中电压的规律（一）
1．要让一段电路中有电流，它的两端就要有________．一节新干电池的电压是________V；维持人体生物电流所需的电压约为1 mV，合________V.
2．________是形成电流的原因，电源是提供________的装置．电压的单位是________，用符号________表示．测量电压的仪器叫________表，在电路图中用符号________表示．
3．图甲所示电流表的示数为________A；图乙所示电压表的示数为________V.
4．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示，再测灯L2两端的电压时，只将电压表接A的一端改接到C，这种接法________(填“正确”或“不正确”)，原因是_____________________________________________．
5．如图所示，小丽正准备将一电表接入电路中，她这是要测量电路中的(　　　)

A．电阻 B．电流 C．电压 D．电荷
6．在如图所示电路中，开关闭合后电压表测量的是(　　　)

A．L1两端的电压 B．L1和L2两端的电压
C．L3和电源两端电压 D．电源两端电压
7．如图所示的电路图中，能用电压表正确测出L1两端电压的是(　　　)

8．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表，下列说法正确的是(　　　)

A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮

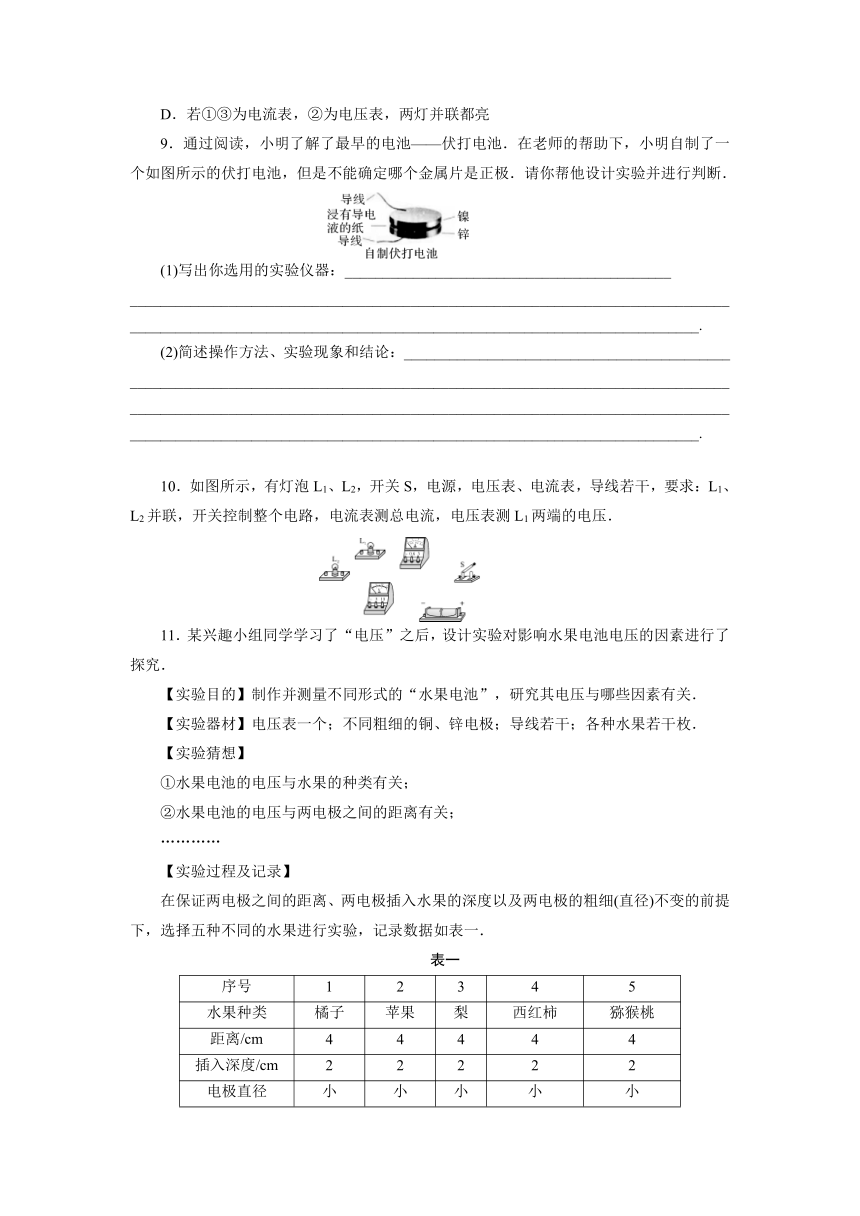

9．通过阅读，小明了解了最早的电池——伏打电池．在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极．请你帮他设计实验并进行判断．

(1)写出你选用的实验仪器：___________________________________________
__________________________________________________________________________________________________________________________________________________________.
(2)简述操作方法、实验现象和结论：___________________________________________
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________.

10．如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1两端的电压．

11．某兴趣小组同学学习了“电压”之后，设计实验对影响水果电池电压的因素进行了探究．
【实验目的】制作并测量不同形式的“水果电池”，研究其电压与哪些因素有关．
【实验器材】电压表一个；不同粗细的铜、锌电极；导线若干；各种水果若干枚．
【实验猜想】
①水果电池的电压与水果的种类有关；
②水果电池的电压与两电极之间的距离有关；
…………
【实验过程及记录】
在保证两电极之间的距离、两电极插入水果的深度以及两电极的粗细(直径)不变的前提下，选择五种不同的水果进行实验，记录数据如表一．
表一
序号
1
2
3
4
5
水果种类
橘子
苹果
梨
西红柿
猕猴桃
距离/cm
4
4
4
4
4
插入深度/cm
2
2
2
2
2
电极直径
小
小
小
小
小
电压/V
0.05
0.1
0.1
0.25
0.32
以猕猴桃为实验对象，在保证两电极插入水果的深度以及两电极的粗细(直径)不变的前提下，调整电极的间距进行实验，记录数据如表二．
表二
序号
1
2
4
水果种类
猕猴桃
猕猴桃
猕猴桃
距离/cm
0.5
2
5
插入深度/cm
2
2
2
电极直径
小
小
小
电压/V
0.4
0.31
0.3
【分析与论证】
(1)由表一数据可知，_________________________________________________________，可能的原因：_________________________，还可能与该种水果的内部结构有关(如橘子、西红柿)．
(2)由表二数据可知：________________________________________________________．
(3)你还可以猜想：水果电池的电压可能还与______________、______________有关．(合理即可)
答案
1.A. 电压 1.5 10－3 2.A. 电压 电压 伏特 V 电压 3.B. 0.2 1.7
4.B. 不正确 电压表的正负接线柱接反了 5.A. C 6.A. B 7.A. C 8.B. D
9.B.(1)方法一：(1)电压表、开关、导线　
方法二：(1)电流表、小灯泡、开关、导线　
(2)方法一：将电压表、开关、伏打电池用导线连接组成简单电路．闭合开关试触，如果电压表指针向右偏，与电压表正接线柱相连的金属片即为伏打电池的正极，另一金属片为负极；如果指针向左偏，与电压表正接线柱相连的金属片即为电池的负极，另一金属片为正极．
方法二：将电流表、小灯泡、开关、伏打电池用导线连接组成简单电路．闭合开关试触，如果电流表指针向右偏，与电流表正接线柱相连的金属片即为伏打电池的正极，另一金属片为负极；如果指针向左偏，与电流表正接线柱相连的金属片即为电池的负极，另一金属片为正极．
10.B.

11.C(1)两电极之间的距离、两电极插入水果的深度以及两电极的粗细(直径)都不变，不同的水果制作的水果电池的电压一般不同 水果的种类不同
(2)水果种类、两电极插入水果的深度以及两电极的粗细(直径)都不变，水果电
池的电压与两电极之间的距离有关
(3)水果的大小 是否成熟
