2021年人教九年级物理上课时训练：11 电流和电路（二）（有答案）

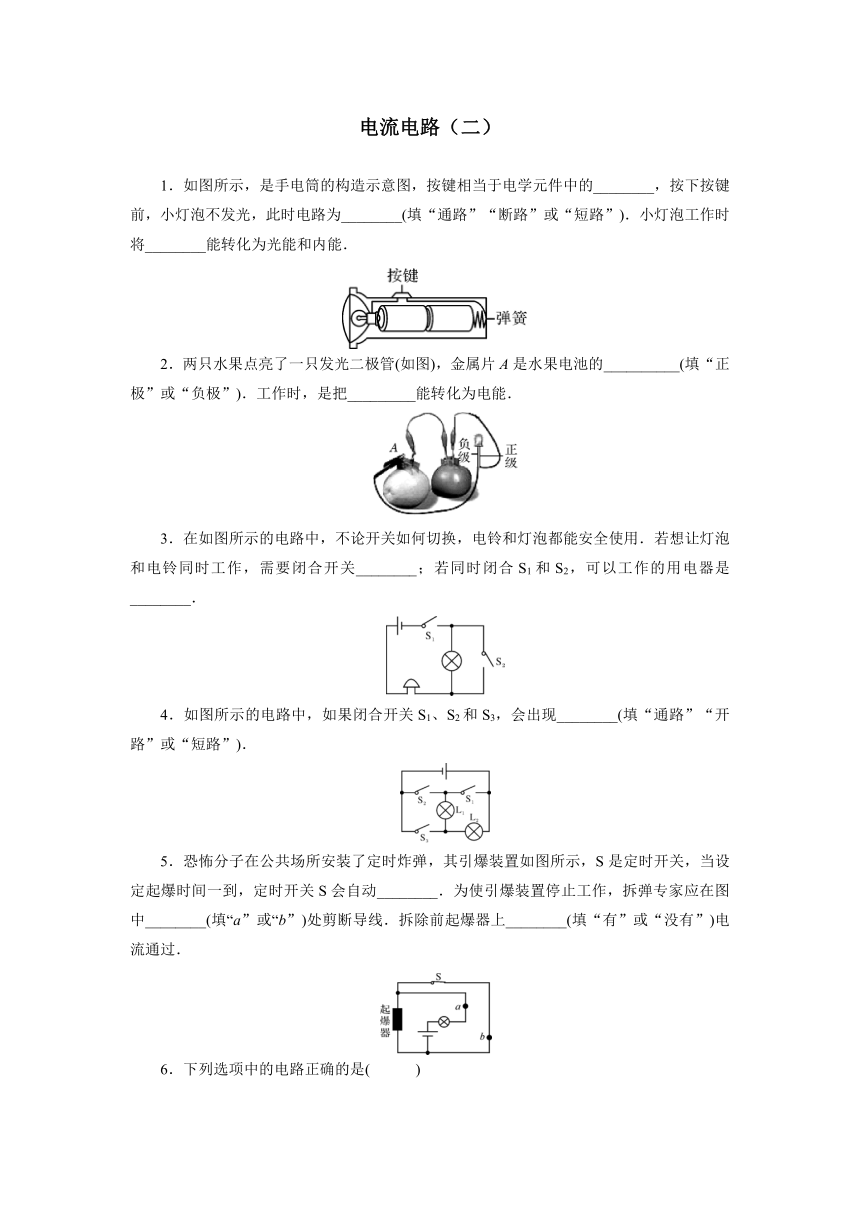

电流电路（二）
1．如图所示，是手电筒的构造示意图，按键相当于电学元件中的________，按下按键前，小灯泡不发光，此时电路为________(填“通路”“断路”或“短路”)．小灯泡工作时将________能转化为光能和内能．

2．两只水果点亮了一只发光二极管(如图)，金属片A是水果电池的__________(填“正极”或“负极”)．工作时，是把_________能转化为电能．
3．在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关________；若同时闭合S1和S2，可以工作的用电器是________．
4．如图所示的电路中，如果闭合开关S1、S2和S3，会出现________(填“通路”“开路”或“短路”)．
5．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动________．为使引爆装置停止工作，拆弹专家应在图中________(填“a”或“b”)处剪断导线．拆除前起爆器上________(填“有”或“没有”)电流通过．

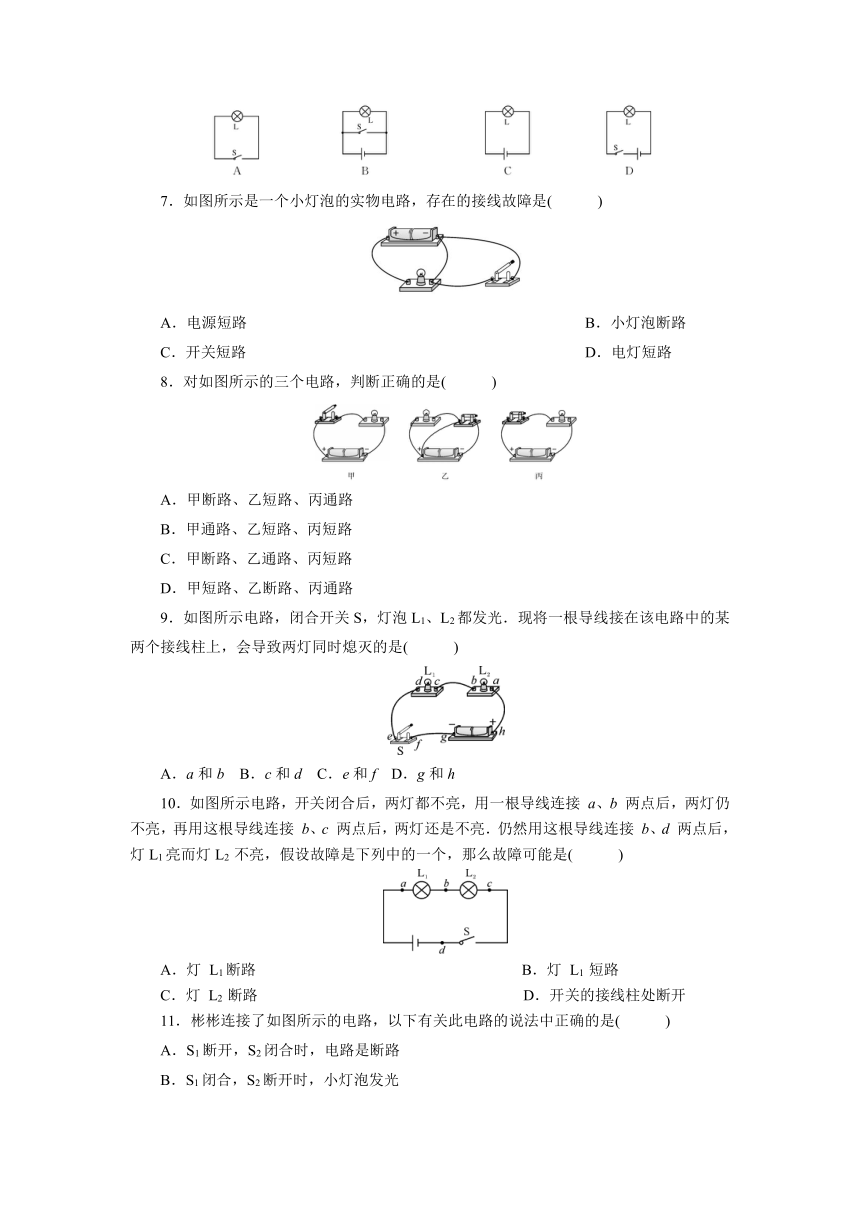

6．下列选项中的电路正确的是(　　　)
7．如图所示是一个小灯泡的实物电路，存在的接线故障是(　　　)
A．电源短路 B．小灯泡断路
C．开关短路 D．电灯短路
8．对如图所示的三个电路，判断正确的是(　　　)
A．甲断路、乙短路、丙通路
B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路
D．甲短路、乙断路、丙通路
9．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是(　　　)
A．a和b B．c和d C．e和f D．g和h
10．如图所示电路，开关闭合后，两灯都不亮，用一根导线连接 a、b 两点后，两灯仍不亮，再用这根导线连接 b、c 两点后，两灯还是不亮．仍然用这根导线连接 b、d 两点后，灯L1亮而灯L2 不亮，假设故障是下列中的一个，那么故障可能是(　　　)
A．灯 L1断路 B．灯 L1 短路
C．灯 L2 断路 D．开关的接线柱处断开
11．彬彬连接了如图所示的电路，以下有关此电路的说法中正确的是(　　　)
A．S1断开，S2闭合时，电路是断路
B．S1闭合，S2断开时，小灯泡发光
C．S1和S2都闭合时，小灯泡将烧坏
D．S1和S2都断开，电源中仍有电流通过
12．用笔画线代替导线连接图中小电灯的电路，并在虚线框中画出电路图．
　　　
13．如图甲所示的发光二极管实验中，闭合开关后二极管不发光(电路连接完好)；把二极管的两极调换后再接入电路(如图乙所示)，开关闭合后二极管发光．
(1)图甲的实验中，二极管不发光的原因：它具有______________性．
(2)当小明再取二极管和三个苹果电池组连接成如图丙所示的电路，当开关闭合时，二极管发光，由此可知水果电池组的________(填“A”或“B”)极是电池组的正极．请在虚线框内作出图丙对应的电路图，其中发光二极管用符号“”表示．

答案
1.A. 开关 断路 电 2.A. 负极 化学 3.A. S1 电铃 4.B. 短路
5.B. 断开 a 没有 6.A. D 7.B. C 8.B. A 9.B. D 10.B. D 11.B. B
12.A. 13.B.(1)单向导电 (2)A
