2021年人教九年级物理上课时训练：13 电流的测量（有答案）

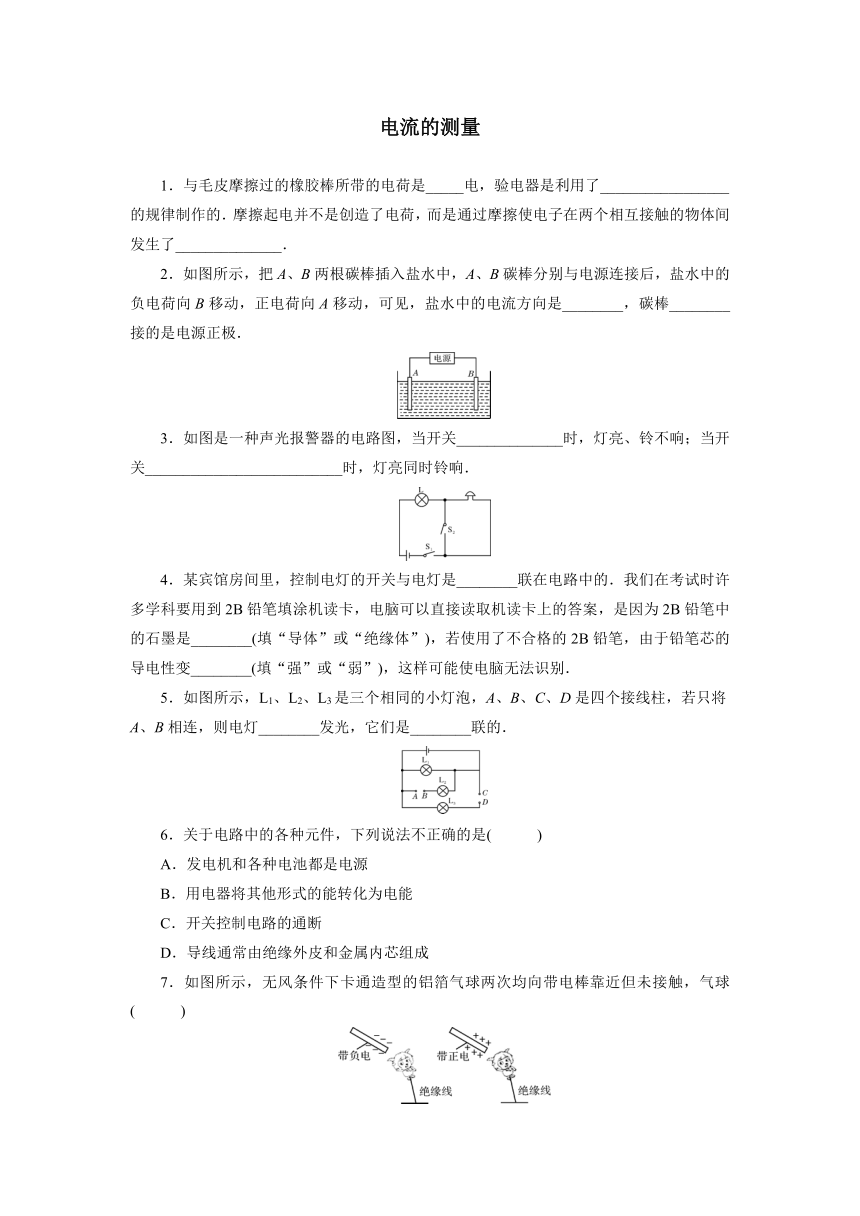

电流的测量

1．与毛皮摩擦过的橡胶棒所带的电荷是_____电，验电器是利用了_________________
的规律制作的．摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了______________．
2．如图所示，把A、B两根碳棒插入盐水中，A、B碳棒分别与电源连接后，盐水中的负电荷向B移动，正电荷向A移动，可见，盐水中的电流方向是________，碳棒________接的是电源正极．

3．如图是一种声光报警器的电路图，当开关______________时，灯亮、铃不响；当开关__________________________时，灯亮同时铃响．

4．某宾馆房间里，控制电灯的开关与电灯是________联在电路中的．我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是________(填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变________(填“强”或“弱”)，这样可能使电脑无法识别．
5．如图所示，L1、L2、L3是三个相同的小灯泡，A、B、C、D是四个接线柱，若只将A、B相连，则电灯________发光，它们是________联的．

6．关于电路中的各种元件，下列说法不正确的是(　　　)
A．发电机和各种电池都是电源
B．用电器将其他形式的能转化为电能
C．开关控制电路的通断
D．导线通常由绝缘外皮和金属内芯组成
7．如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球(　　　)

A．不带电 B．带正电
C．带负电 D．带电情况无法判断

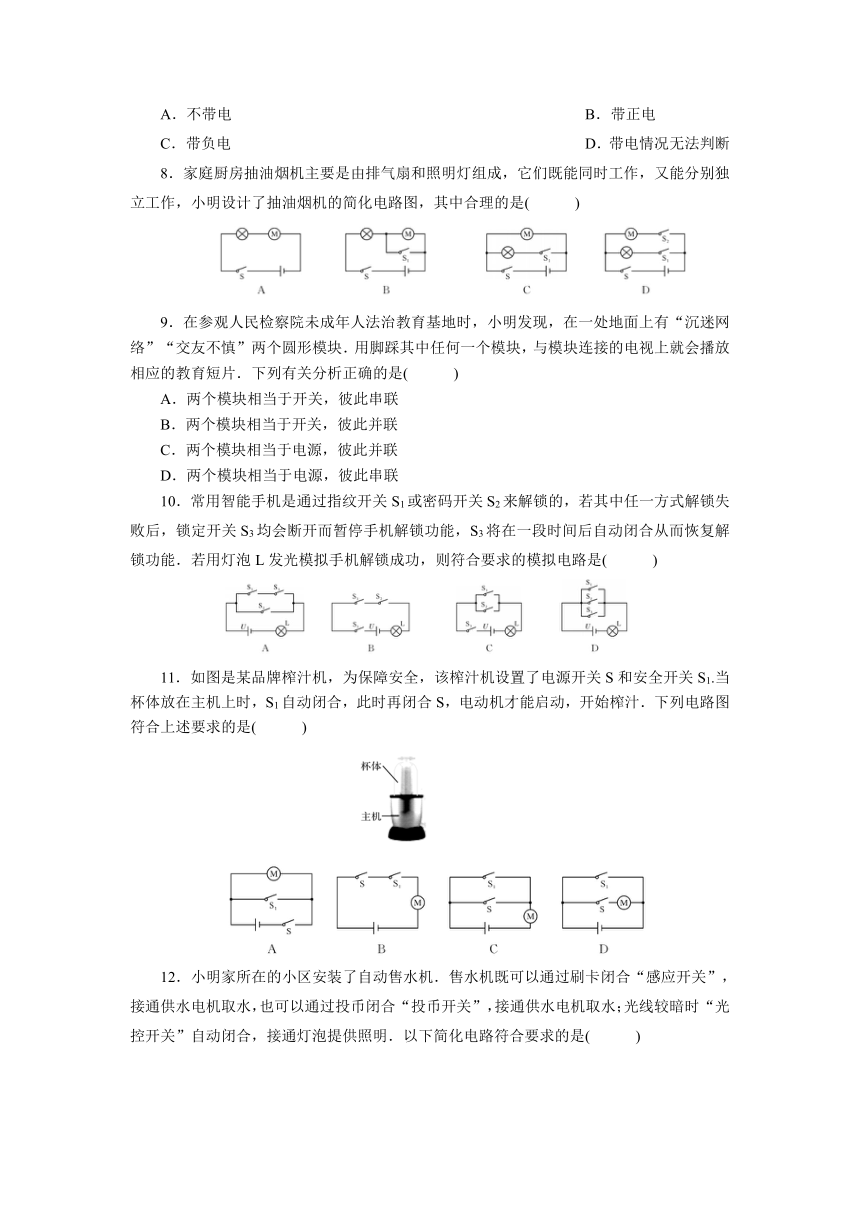

8．家庭厨房抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是(　　　)

9．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是(　　　)
A．两个模块相当于开关，彼此串联
B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
10．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合从而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是(　　　)

11．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1.当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁．下列电路图符合上述要求的是(　　　)


12．小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是(　　　)

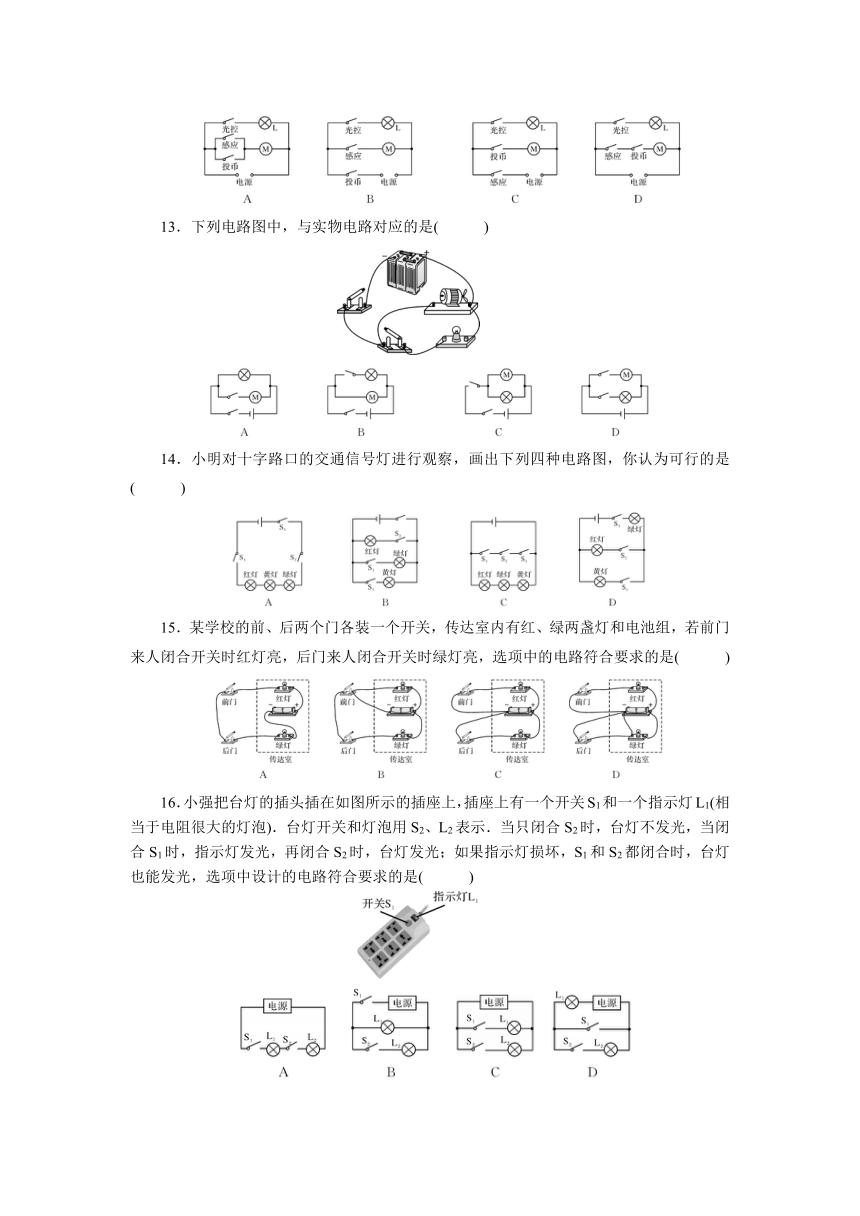

13．下列电路图中，与实物电路对应的是(　　　)


14．小明对十字路口的交通信号灯进行观察，画出下列四种电路图，你认为可行的是(　　　)

15．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，选项中的电路符合要求的是(　　　)

16．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡)．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，选项中设计的电路符合要求的是(　　　)


17．某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开，S1和总开关S必须同时闭合，洗衣机才能工作．请在图中方框内连出符合要求的电路．

18．按图甲所示的电路图用笔画线代替导线连接图乙的实物图．

19．箱子表面上有A、B、C三个接线柱，其内部有一个电源，一个电阻，还有部分导线．小梦用如图乙的小灯泡对其内部连接情况进行了研究，记录情况如下表．请你在图甲中画出内部接线的电路图.
M和A接通
M和B接通
N接C，灯正常发光
N接C，灯光发暗
N接B，灯不亮
N接A，灯不亮

20．阅读短文，回答问题．
中国古代对电现象的认识
我国古代对电的认识，是从雷电及摩擦起电现象开始的．早在3000多年以前的殷商时期，甲骨文中就有了“雷”“电”的形声字．西周初期，在青铜器上就已经出现加雨字偏旁的“电”字．
《淮南子·坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确：“雷者，天气郁激而发也．阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电”．
(1)“阴阳相搏为雷，激扬为电”中的“阴”指负电荷，“阳”指正电荷，云层带电是因为云层与空气摩擦使________发生转移，这种现象就是摩擦起电．
(2)我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用．《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”．“电火烧塔下佛面”是因为佛面的金属膜属于________，强大的放电电流通过佛面的金属膜，金属被熔化．“而窗户不异也”是因为窗户为木制，所以仍保持原样．
(3)在我国，摩擦起电现象的记述颇丰．西晋张华记述了梳子、丝绸摩擦起电引起的放电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声”．请用学过的知识解释此现象．
答案
A. 负 同种电荷相互排斥 转移 2.A. 由B到A B
3.B. S1、S2闭合 S1闭合，S2断开 4.B. 串 导体 6.A. B 7.A. A 8.B. D 9.B. B
10.B. C 11.B. B 12.B. A 13.B. B 14.B. B 15.B. C 16.B. B
17.B 18.B.B 19.C
　
20.C(1)电荷 (2)导体 (3)“随梳”是因为梳子与头发摩擦，两者带上异种电荷而相互吸引；“解结”是因为头发带上同种电荷而相互排斥；“有光、有咤声”是因为积累的电荷发生放电现象．
