初中科学专题复习——图象信息题（坐标曲线题）

(共14张PPT)

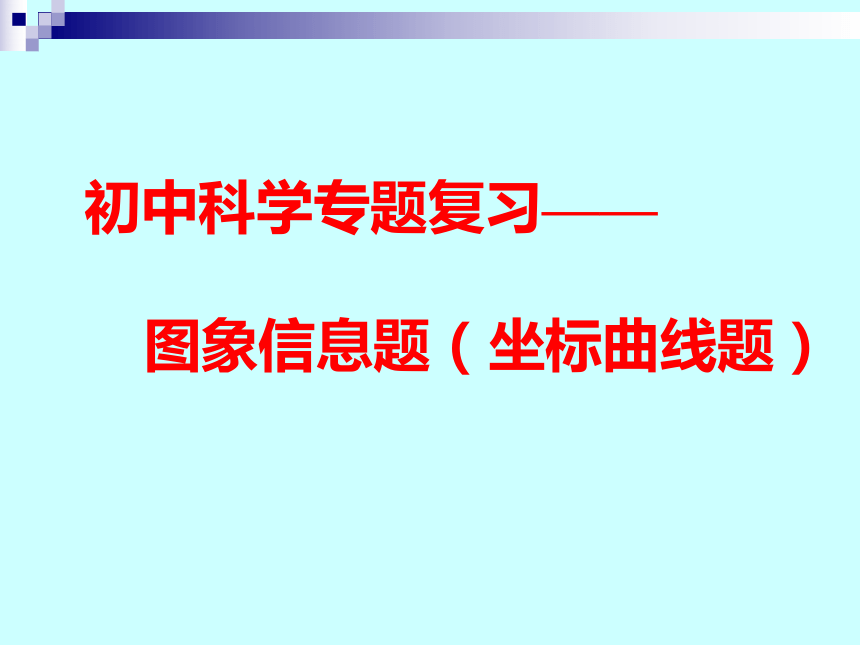

初中科学专题复习——
图象信息题（坐标曲线题）
“龟兔赛跑”讲述了这样的故事：领先的兔子看着慢慢爬行的乌龟，骄傲起来，睡了一觉，当它醒来时，发现乌龟快到终点了，于是急忙追赶，但为时已晚，乌龟还是先到达了终点…

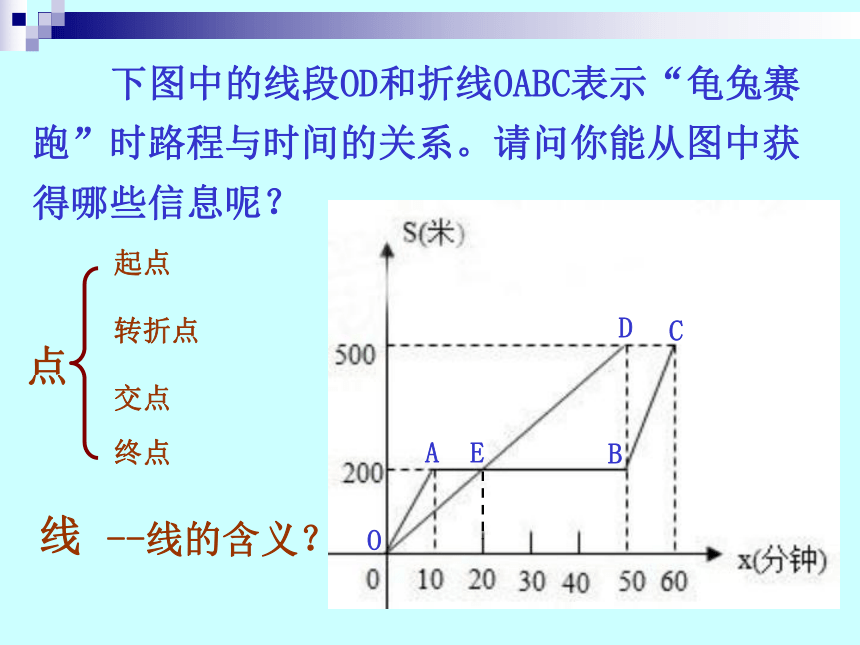

下图中的线段OD和折线OABC表示“龟兔赛跑”时路程与时间的关系。请问你能从图中获得哪些信息呢？
O
A
B
C
D
点
起点
转折点
交点
终点
线
--线的含义？
E

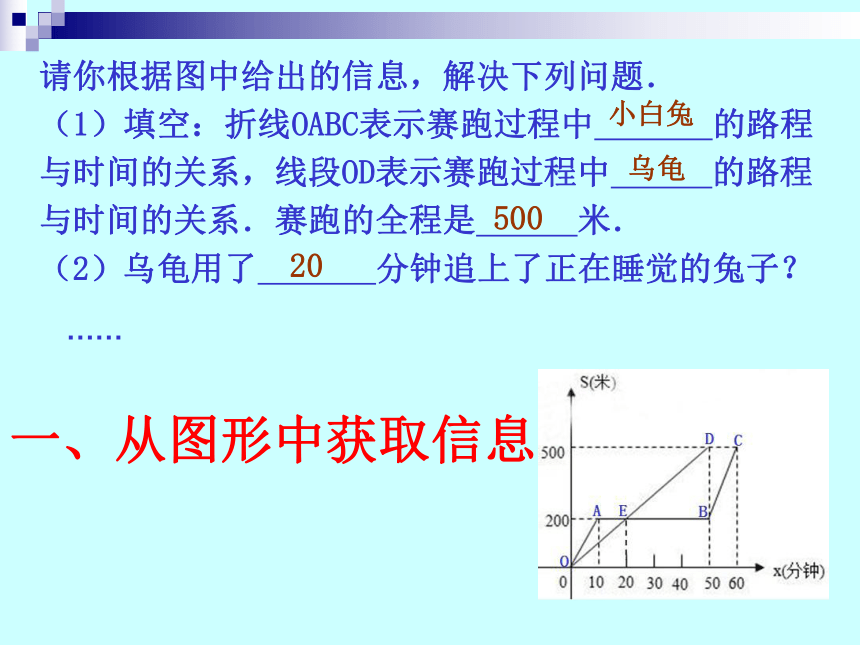

请你根据图中给出的信息，解决下列问题．
（1）填空：折线OABC表示赛跑过程中 的路程与时间的关系，线段OD表示赛跑过程中 的路程与时间的关系．赛跑的全程是 米．
（2）乌龟用了 分钟追上了正在睡觉的兔子？
乌龟
小白兔
500
20
一、从图形中获取信息
……

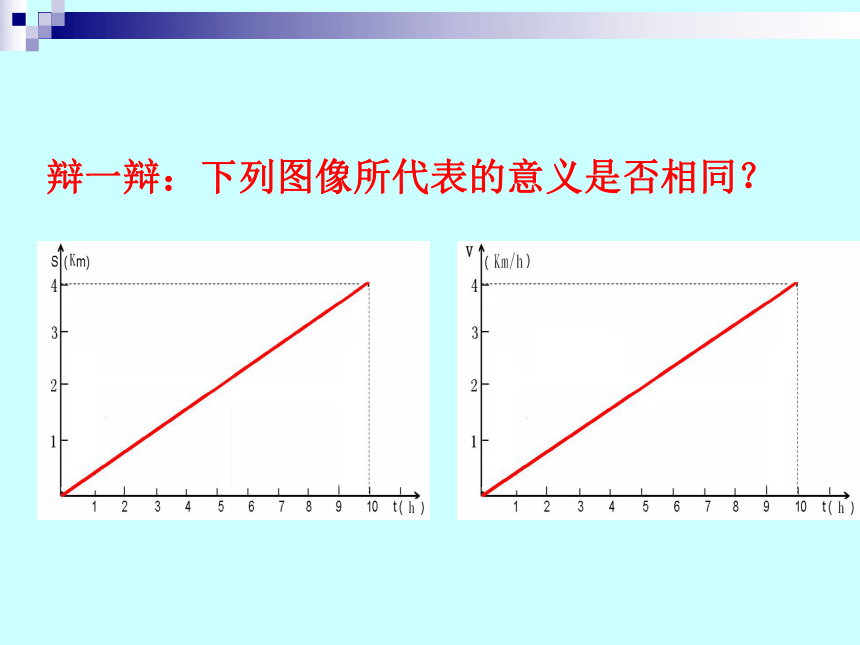

辩一辩：下列图像所代表的意义是否相同？
二、由文字信息到图像

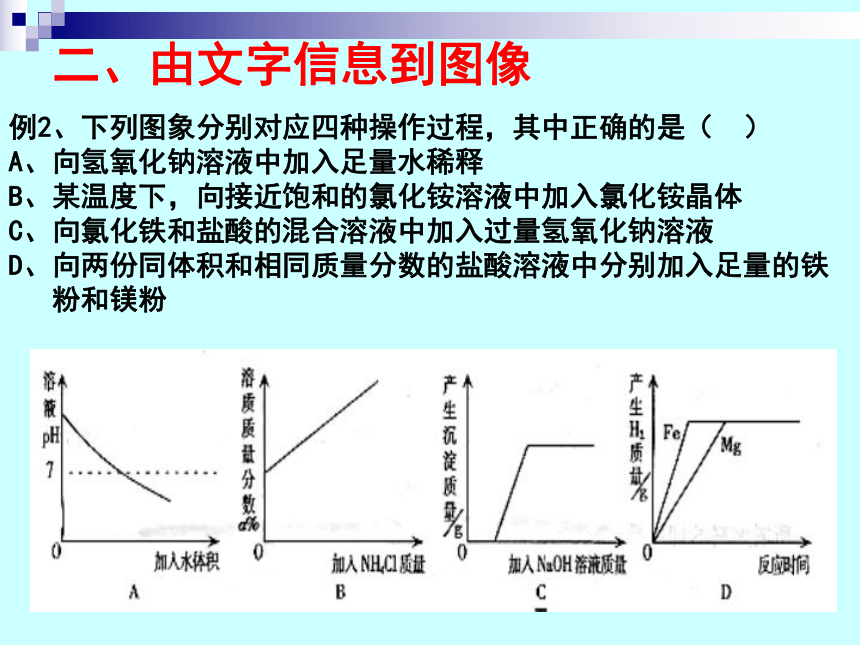

例2、下列图象分别对应四种操作过程，其中正确的是（ ） A、向氢氧化钠溶液中加入足量水稀释 B、某温度下，向接近饱和的氯化铵溶液中加入氯化铵晶体 C、向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液 D、向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁
粉和镁粉
三、文字图像综合
例2：植物的新陈代谢要受到外界环境因素（如光、水分）的影响。下图表示一株植物在一定光照和一定CO2浓度的条件下吸收CO2的速度,横坐标表示一天中相应的时间。请回答：
（1）如图，在6点钟时，植物光合作用速度和呼吸作用速度的关系是 。
（2）该植物体内的有机物在一天中积累的最多值在 点出现。
相等
18点
四、综合提高，挑战自我
例3：小华想用12g生铁粉（含铁11.2克）与20%的硫酸铜溶液反应，去探究固体质量的变化。请你通过计算帮助他画出加入硫酸铜溶液质量与固体质量变化关系的曲线。
今天你收获了吗？！
此类试题的解决方法一般是仔细阅读、观察、分析图象中蕴涵的信息。对于图象，要看坐标轴表示的科学量，要看线型（直线、曲线），要看特殊点（起点、拐点、终点、交叉点）。对于曲线型，要看曲线如何变化，这样变化反映科学量怎样变化。
科学图像题解题策略
（1）静心通读：审题时一定要静心，烦躁不安、心不在蔫、心烦意乱是大敌，做题时最易出差错。静下心来认真阅读，注意找出题目中关键性的字、词、句。
（2）明确条件：首先理清图像表中呈现了哪些条件？二是思考题目中还隐含了哪些条件？即由呈现条件还可以推出哪些条件？
（3）正确方法：解决坐标曲线题的方法可以概括为三步：“一识标”，“二明点”，“三析线”
1、将两只“220V 40W ” 的灯泡串联在220V的电源上，两只灯泡实际消耗的总电功率是多少瓦呢？灯泡的电流和电压的关系图象如下图所示。
练一练：
练一练：
2、如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示．由图象可知当t=1s时，物体处于 状态，t=5s时，物体受到的摩擦力为 N．t=3s时，物体受到的摩擦力又为
N．
静止
2
2
祝大家进步！
