凸透镜成像规律课件

(共15张PPT)
*
八年级物理课件
*

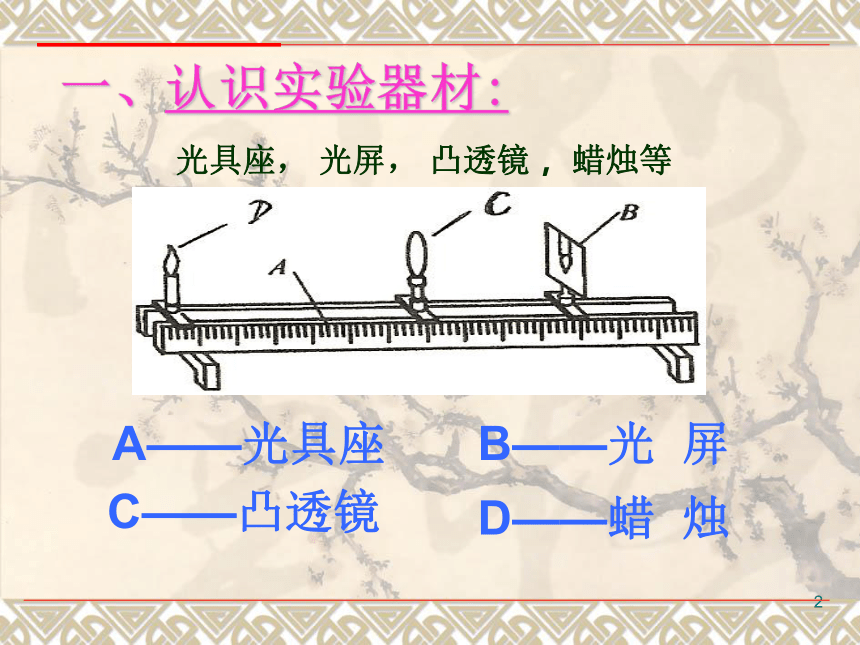

一、认识实验器材:
光具座， 光屏， 凸透镜， 蜡烛等
A——光具座
C——凸透镜
D——蜡 烛
B——光 屏
*

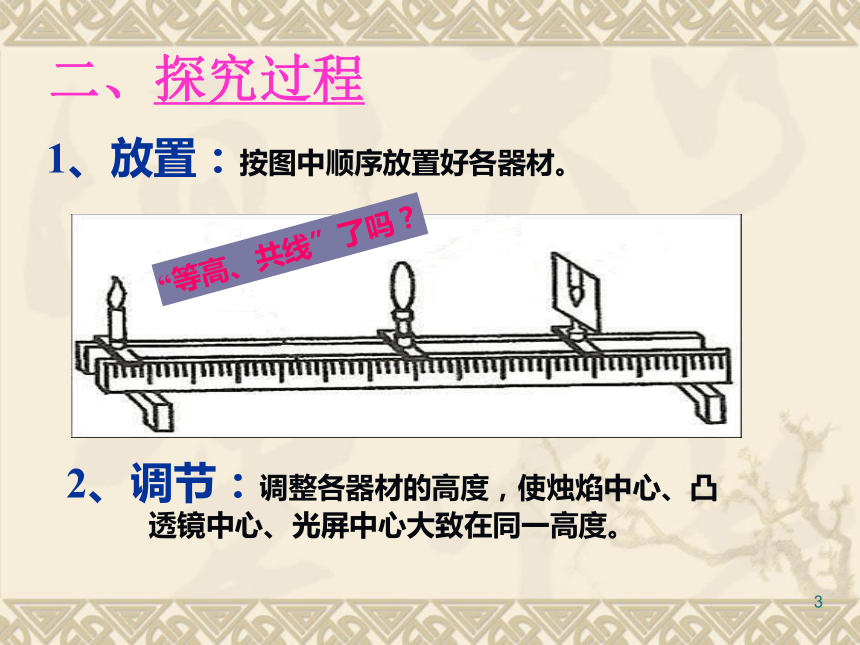

二、探究过程
1、放置：按图中顺序放置好各器材。
2、调节：调整各器材的高度，使烛焰中心、凸
透镜中心、光屏中心大致在同一高度。
“等高、共线”了吗？
*

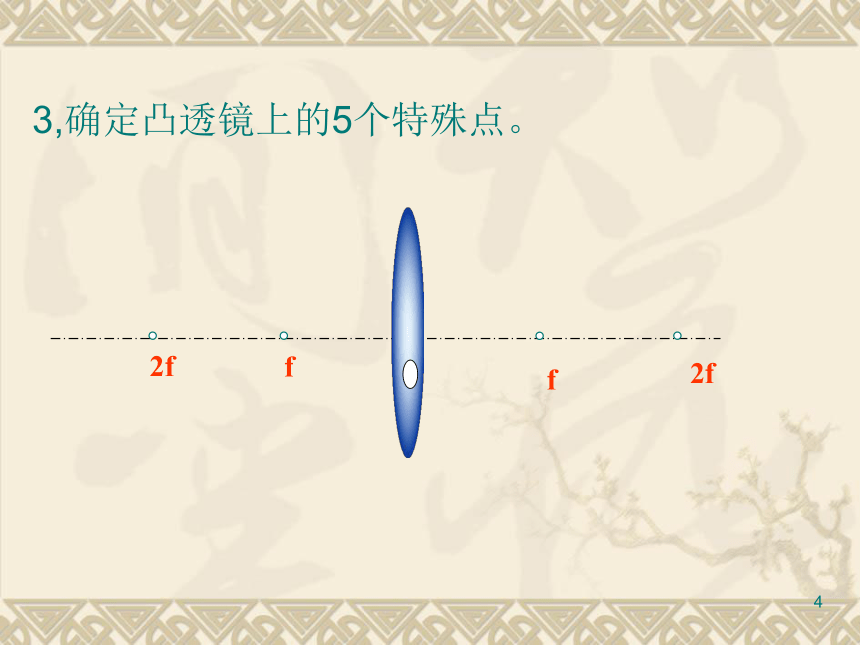

3,确定凸透镜上的5个特殊点。
f
f
2f
2f
*

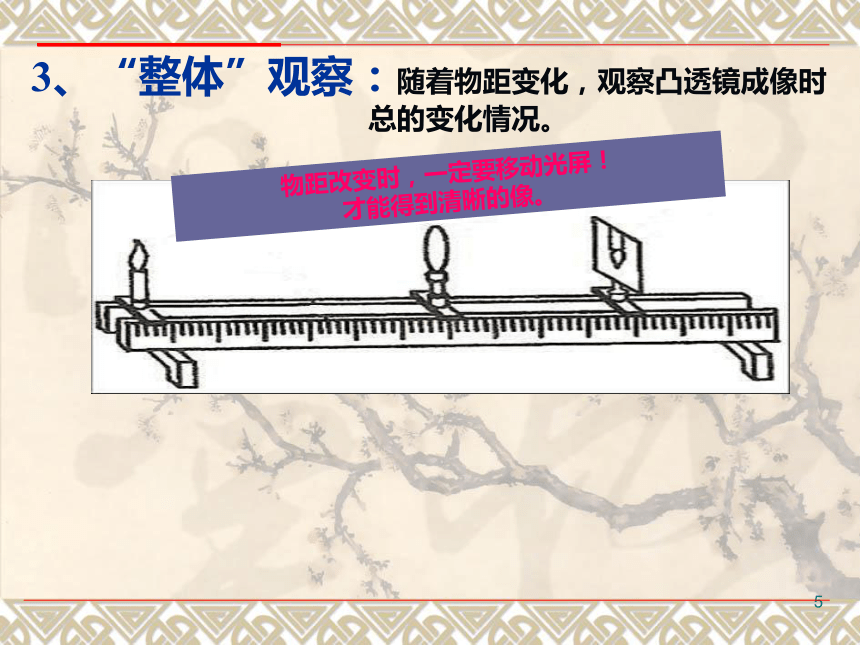

3、“整体”观察：随着物距变化，观察凸透镜成像时
总的变化情况。
物距改变时，一定要移动光屏！
才能得到清晰的像。
*

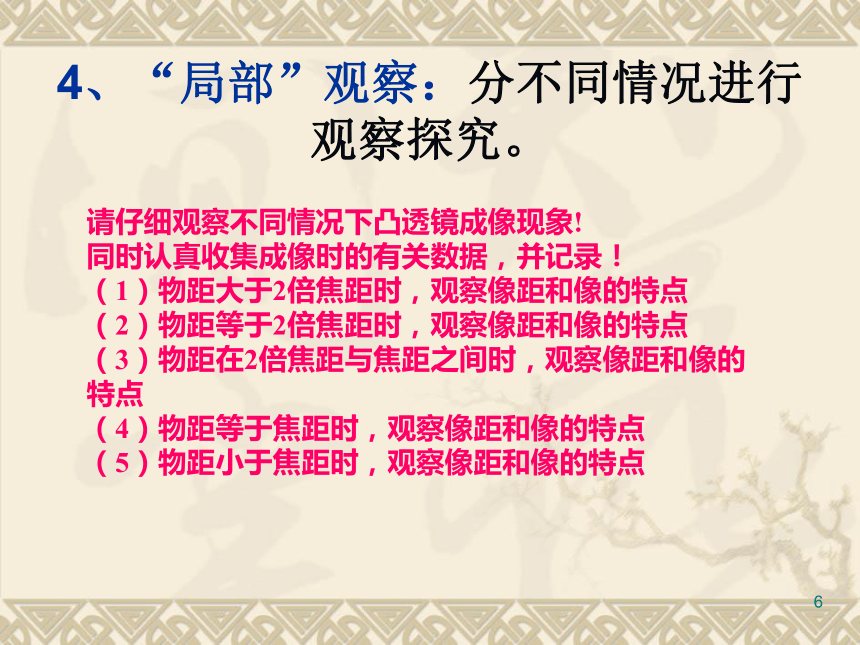

4、“局部”观察：分不同情况进行观察探究。
请仔细观察不同情况下凸透镜成像现象!
同时认真收集成像时的有关数据，并记录！
（1）物距大于2倍焦距时，观察像距和像的特点
（2）物距等于2倍焦距时，观察像距和像的特点
（3）物距在2倍焦距与焦距之间时，观察像距和像的特点
（4）物距等于焦距时，观察像距和像的特点
（5）物距小于焦距时，观察像距和像的特点
*

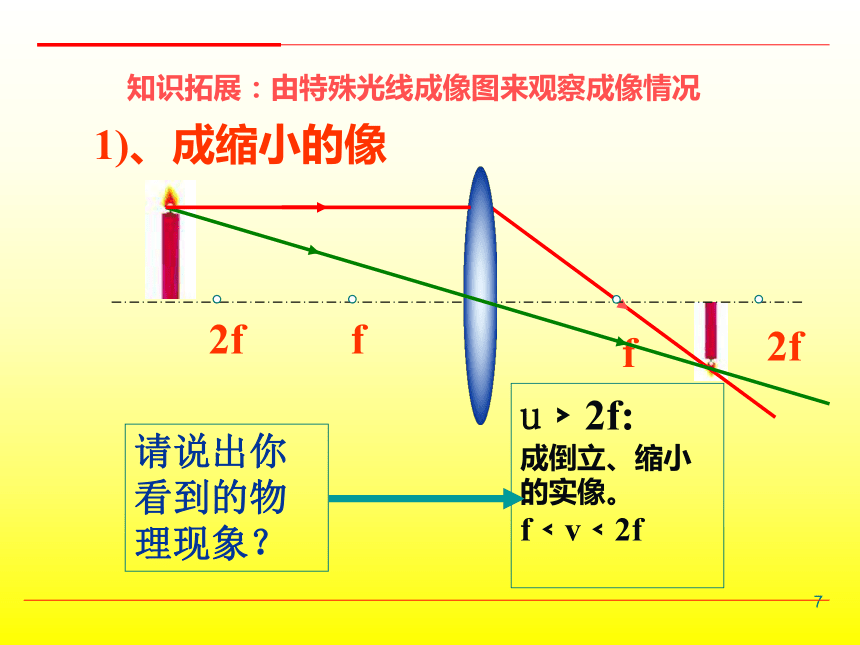

1)、成缩小的像
u﹥2f:
成倒立、缩小
的实像。
f﹤v﹤2f
请说出你看到的物理现象？
f
f
2f
2f
知识拓展：由特殊光线成像图来观察成像情况
*
你看到了什
么样的物理
现象？
u=2f:
成倒立、等
大的实像。
V=2f
2)、等大的像
f
f
2f
2f
*
说说你看
到的物理
现象？
f﹤u﹤2f:
成倒立、放大
的实像。
v﹥2f
f
f
3)、放大的实像
*
4）、u=f
移动
移动光屏能接
收到像吗？眼
睛透过透镜能
看到像吗？
光屏接收不到像，
眼睛也看不到像，
即不能成像。
f
f
*
f
f
光屏能接收
到像吗？
你看到了什
么现象？
u﹤2f:
成正立、放大的
虚像，v﹥u。
光屏接收不到，
但眼睛可观察到。
5)、成虚像
*
三、分析、论证、小结实验：
1、区别实像、虚像
凸透镜
实像
虚像
物距大于2f
物距等于2f
物距小于2f大于f
物距小于f
可用光屏接
收到。
是实际光会
聚成的。
光屏接收不
到。
是实际光的
反向延长线
会聚成地 。
*
2、归纳实验结论：
物体离透镜的距离(u) 凸透镜成像规律 像离凸透
镜的距离
(v)
　 　　
倒立、缩小的实像
2f>v>f
倒立、放大的实像
v>2f
正立、放大的虚像
v﹥u
倒立、等大的实像
v=2f
u＞2f
f＜u＜2f
u＜f
u=2f
u=f
不成像
*
图透镜成像位置规律记忆口诀
f
f
2f
2f
一
1
2
3
4
5
6
一 五，二 六，三 回头，左物右像，由小向大走
（一，二，三表示物的位置，五，六，回头表示像的位置）
