晶体管

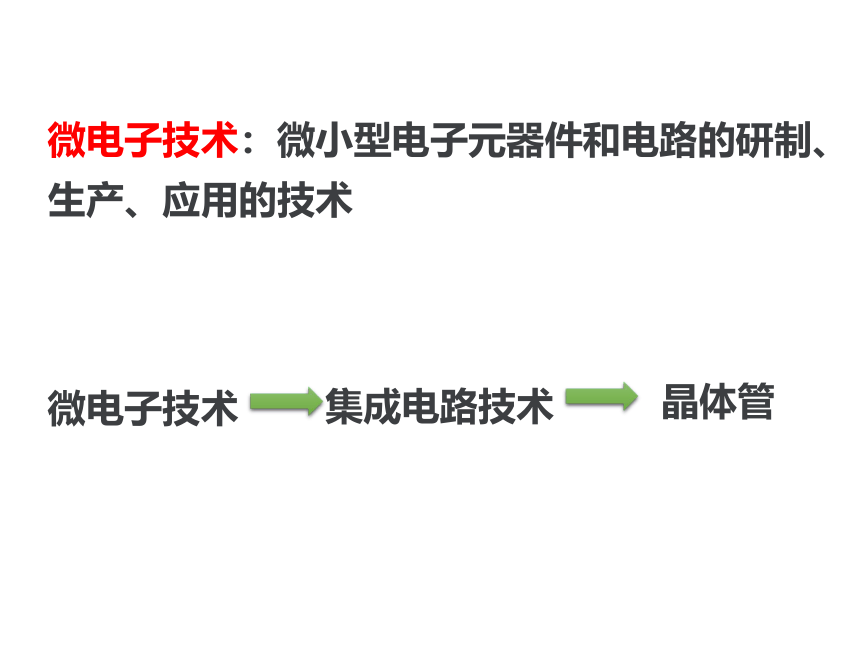

微电子技术：微小型电子元器件和电路的研制、 生产、应用的技术
微电子技术
集成电路技术
晶体管
一、半导体
导电性能介于导体和绝缘体之间。如硅、锗、硒、砷化镓、以及一些硫化物和氧化物。
硅单晶体结构

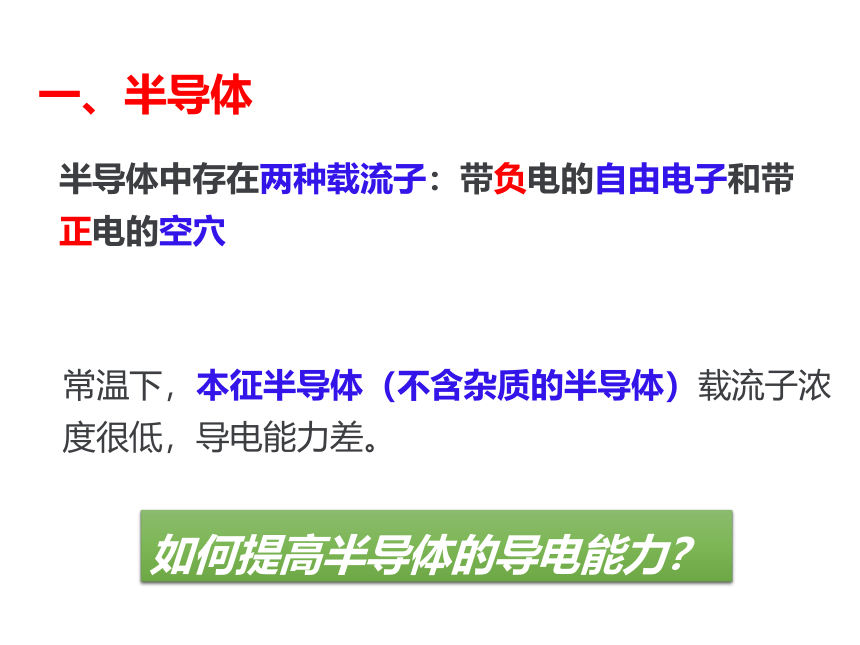

一、半导体
半导体中存在两种载流子：带负电的自由电子和带正电的空穴
常温下，本征半导体（不含杂质的半导体）载流子浓度很低，导电能力差。
如何提高半导体的导电能力？
二、半导体种类
在硅（或锗）的晶体中掺入少量的五价元素（如磷、砷、锑等）——N型半导体
在硅（或锗）的晶体中掺入少量的三价元素（如硼、铝、铟等）——P型半导体
N型半导体
P型半导体
载流子是自由电子
载流子是空穴
二、N型半导体、P型半导体

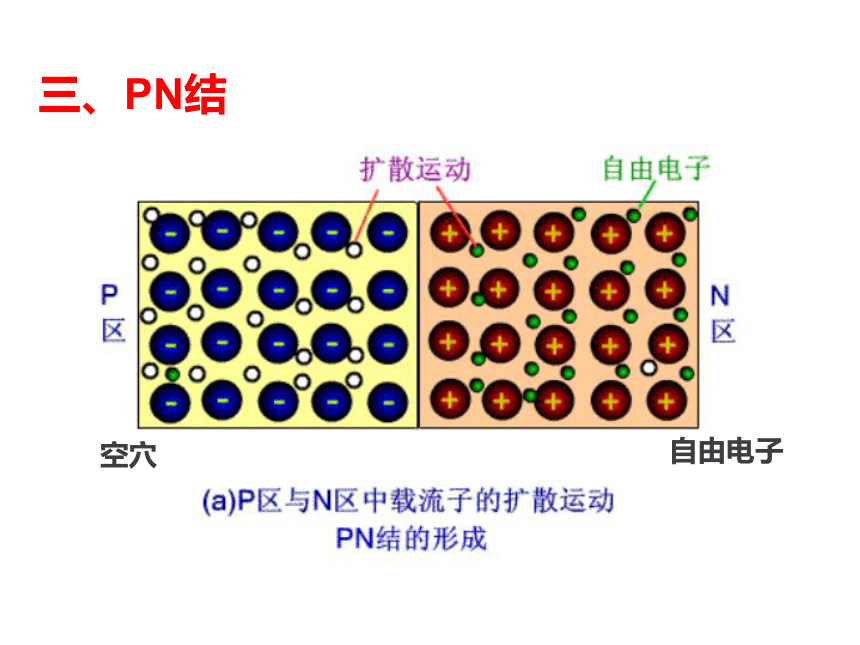

三、PN结
空穴
自由电子
自由电子
空穴
四、二极管
符号
四、二极管
分类：
1.按材料：有锗二极管、硅二极管、砷化镓二极管等
2.按制作工艺：点接触型、面接触型、平面型
3.按用途：整流二极管、检波二极管、稳压二极管、发光二极管、开关二极管等
探究：如何辨别二极管的正负极？
探究：如何辨别二极管的正负极？——看表面，看长短
方法一：对于普通二极管，可以看管体表面，有白圈的一端为负极。
探究：如何辨别二极管的正负极？——看表面，看长短
方法二：对于发光二极管，引脚长的为正极，短的为负极。
探究：如何辨别二极管的正负极？——看表面，看长短
方法三：可打开万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。若有读数，则红表笔一端为正极；若读数为“1”，则黑表笔一端为正极。
五、二极管的用途——整流
五、二极管的用途——整流
输出波形
六、二极管的用途——整流滤波
通交隔直
