人教版物理九年级同步课件 19.2家庭电路电流过大原因（8张ppt）

家庭电路中电流过大的原因

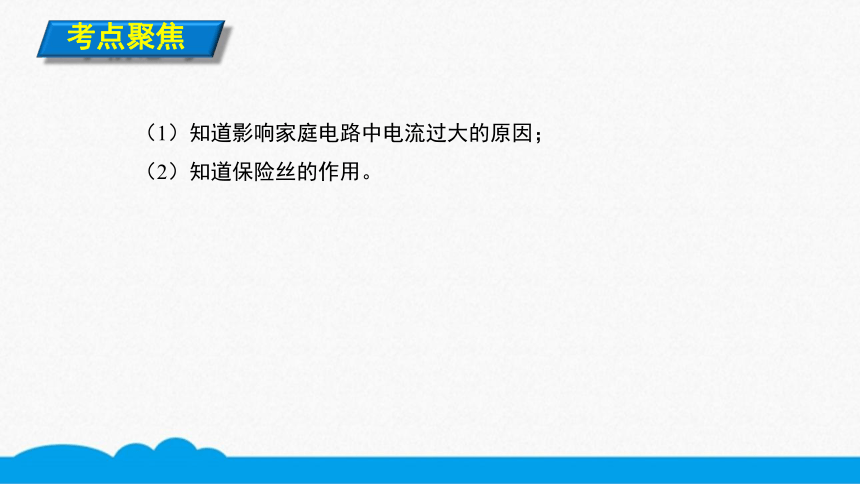

考点聚焦
（1）知道影响家庭电路中电流过大的原因；
（2）知道保险丝的作用。
考点梳理

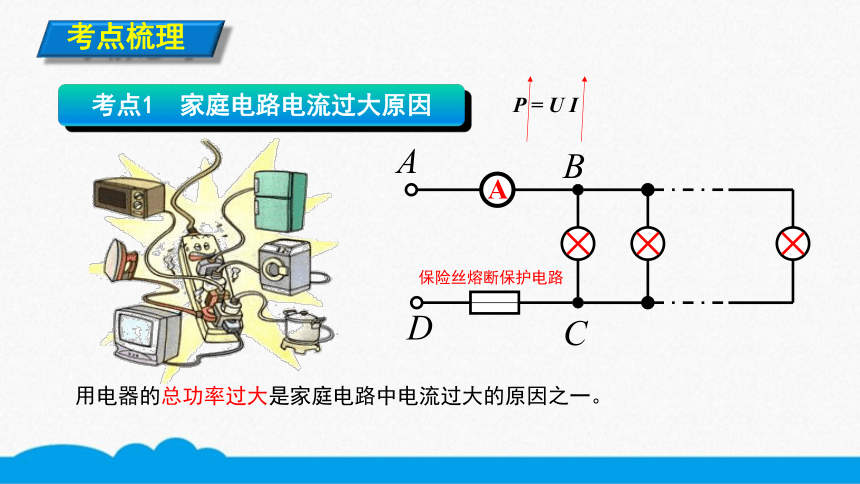

考点1 家庭电路电流过大原因
用电器的总功率过大是家庭电路中电流过大的原因之一。
P = U I
A
A
B
C
D
保险丝熔断保护电路
考点梳理

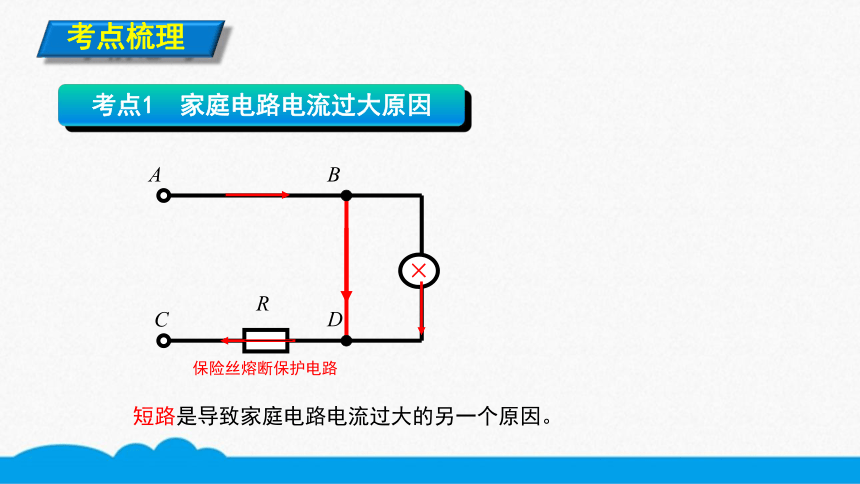

考点1 家庭电路电流过大原因
　　短路是导致家庭电路电流过大的另一个原因。
×
A
C
R
B
D
保险丝熔断保护电路
考点梳理
考点2 保险丝的作用
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
（1）保险丝的电阻比较大，熔点比较低。
（2）保险丝由铅锑合金制成。
（3）保险丝应串联在电路中，如果只接一根，必须串联在火线上。
小明同学寒假在家看电视时，为了取暖，便将一个电暖气拿出来。当他将插头插入插座中时，听到“啪”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭……这个现象会导致的结果是( )
A.电视机烧坏了 B.电暖气烧坏了
C.空气开关断开了 D.灯丝烧断了
典例剖析
本题考查了家庭电路电流过大的原因及结果，解题关键是知道空气开关断开起到保护电路的目的。
方法点拨
C
中考链接
小雨家的空气开关发生了跳闸，则一定是电路是（ ）
A.发生断路
B.用电器电阻过大
C.电压高于220V
D.总电流过大
本题考查了空气开关的作用，以及家庭电路中电流过大的原因，解题关键是知道空气开关跳闸说明电流过大。
方法点拨
D
思维导图
家庭电路电流过大原因
原因
结果
短路或总功率过大
保险丝熔断或空气开关跳闸
保护电路
作用
