人教版物理九年级同步课件 16.1电压表的使用（9张ppt）

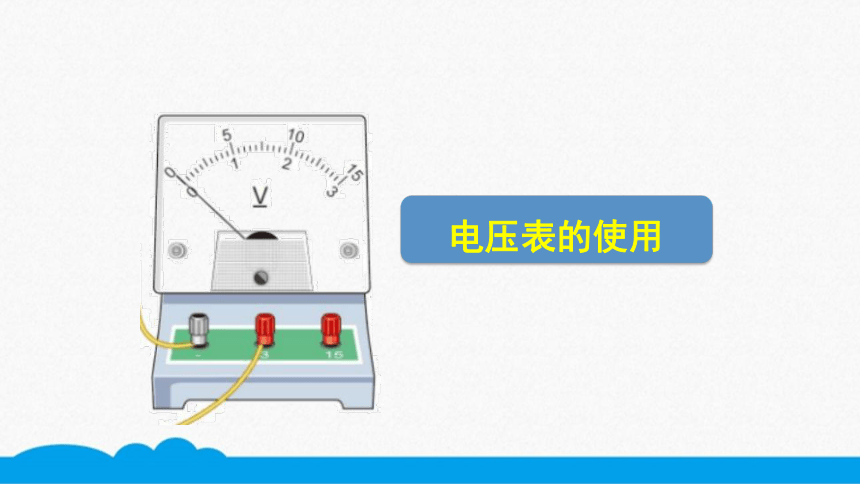

电压表的使用

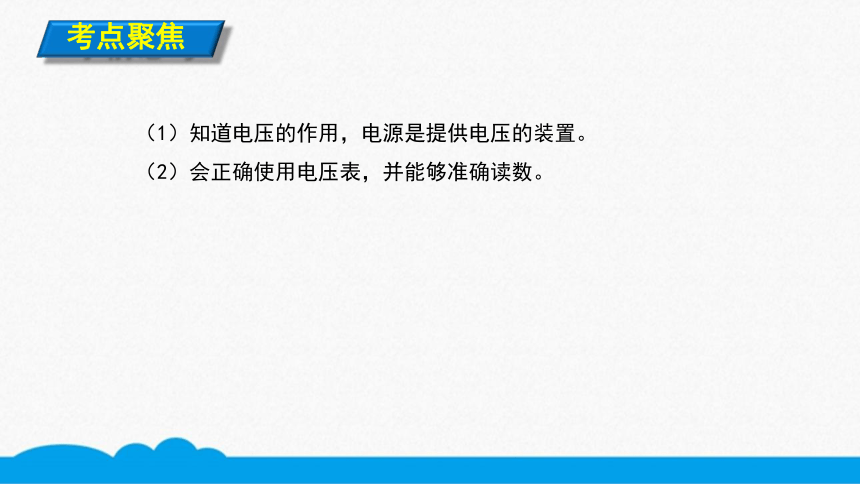

考点聚焦
（1）知道电压的作用，电源是提供电压的装置。
（2）会正确使用电压表，并能够准确读数。
考点梳理

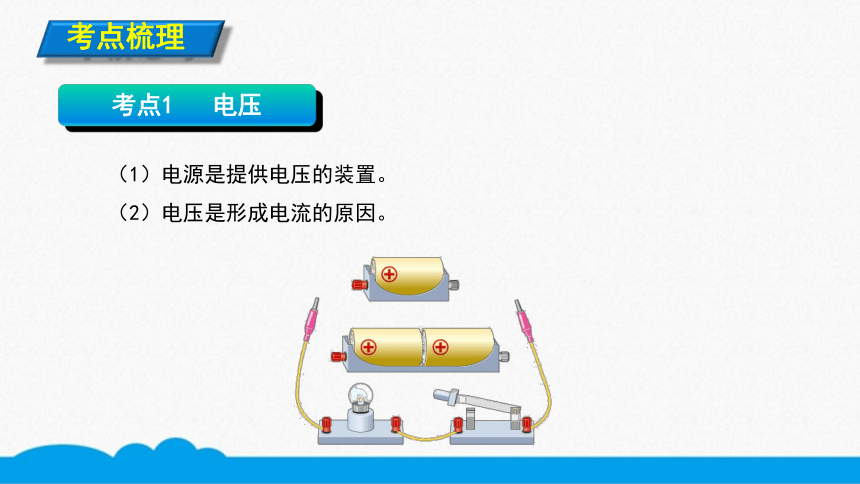

考点1 电压
（1）电源是提供电压的装置。
（2）电压是形成电流的原因。
考点梳理

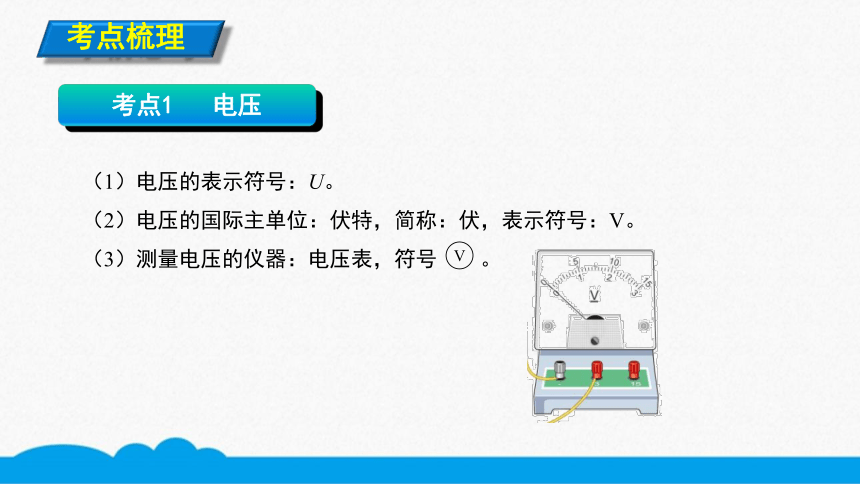

（1）电压的表示符号：U。
（2）电压的国际主单位：伏特，简称：伏，表示符号：V。
（3）测量电压的仪器：电压表，符号 。

考点1 电压
V
考点梳理
考点2 电压表的使用
（1）电压表并联在用电器两端， 。
（2）电流要从“+”接线柱流入，从“-”接线柱流出。
（3）被测电压不要超过电压表的量程（可以采用试触的方法来看是否超过量程）。
（4）电压表可以连接到电源的两极上。
V
考点梳理
考点3 电压表的读数
0~3 V
0~15 V
0.1V
0.5 V
量程
分度值
1.5 V
（1）明确所的选电压表量程。
（2）确定电压表的分度值。
（3）根据指针位置读出示数。
典例剖析
本题考查了电源、电压和电流的关系，电源是提供电压的装置，电压是产生电流的条件。
方法点拨
下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的必要条件
D.电路中有电流不一定有电压
C
如图所示，电压表的示数为 。
本题考查了电压表的读数，解题关键是明确量程和分度值。
方法点拨
中考链接
4V
思维导图
电压表的使用
读数
确定量程和分度值
使用
V
+
-
