电能表

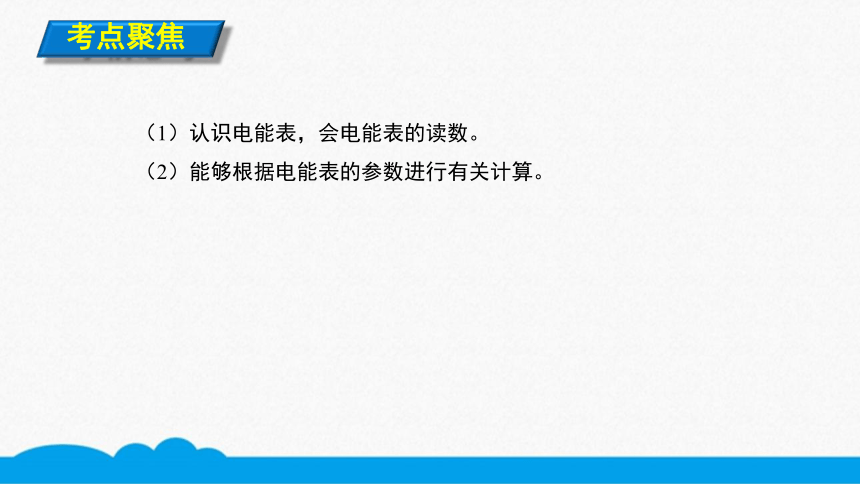

考点聚焦
（1）认识电能表，会电能表的读数。
（2）能够根据电能表的参数进行有关计算。
考点梳理

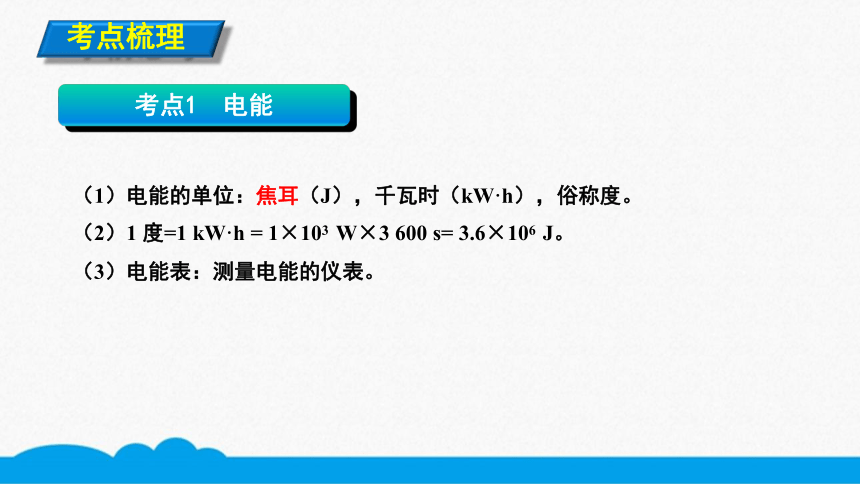

考点1 电能
（1）电能的单位：焦耳（J），千瓦时（kW·h），俗称度。
（2）1 度=1 kW·h = 1×103 W×3 600 s= 3.6×106 J。

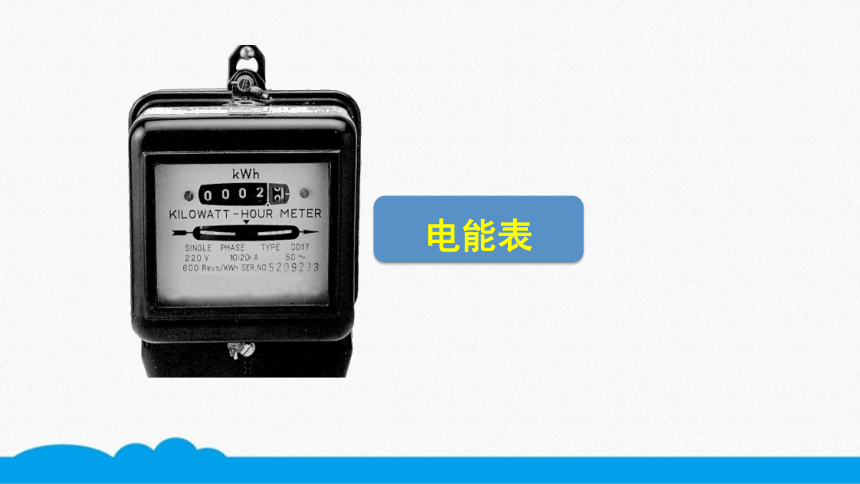

（3）电能表：测量电能的仪表。
　　
考点梳理

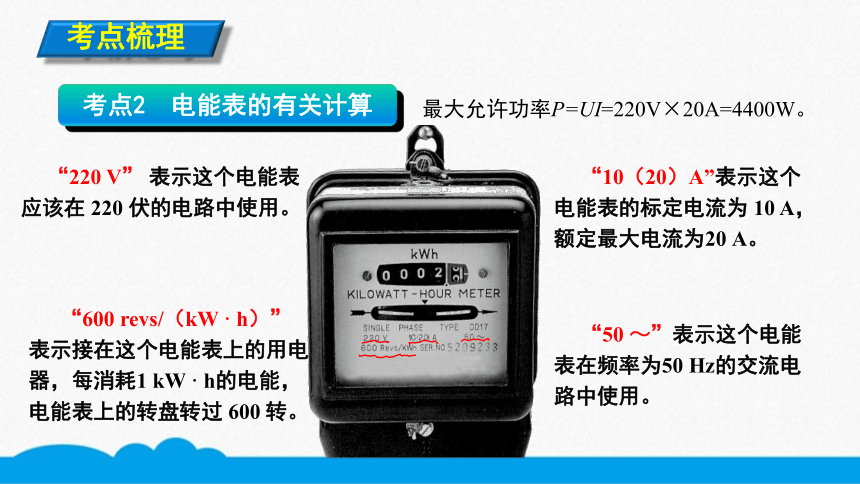

考点2 电能表的有关计算
“220 V” 表示这个电能表应该在 220 伏的电路中使用。
“10（20）A”表示这个电能表的标定电流为 10 A，
额定最大电流为20 A。
“50 ～”表示这个电能表在频率为50 Hz的交流电路中使用。
“600 revs/（kW · h）”表示接在这个电能表上的用电器，每消耗1 kW · h的电能，电能表上的转盘转过 600 转。
最大允许功率P=UI=220V×20A=4400W。
考点梳理
考点2 电能表的有关计算
应用“600 revs/（kW · h）”和转数计算电能：
举例：60r消耗的电能为 。
电子式
表示每消耗1kW·h的电能，指示灯闪烁3200次。
举例：灯闪烁1600次消耗的电能为 。
考点梳理
考点3 电能表的读数
本月消耗的电能W= 561.6kW·h-478.2kW·h=83.4kW·h。
小明家的电能表11月1日的读数如图甲，12月1日的读数如图乙，若电价为0.6元/度，则小明家11月份的应交电费是 （ ）
A. 33.95元 B．30.62元 C．33.30元 D．333.0元
典例剖析
本题考查了电能表的读数，解题关键是能够正确读数。
方法点拨
C
中考链接
如图所示是用来测量电能的仪表，这只电表此时的读数是 kWh，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转，则这个电饭煲的额定功率是 W。
本题考查了电能和电功率的计算，解题关键是熟练掌握电功率的计算公式，能够根据电能表参数求解消耗电能。
方法点拨
231.6
1000
思维导图
电能表
计算
读数
电能W
