人教版物理八下同步课件 12.1.1力臂的画法（8张ppt）

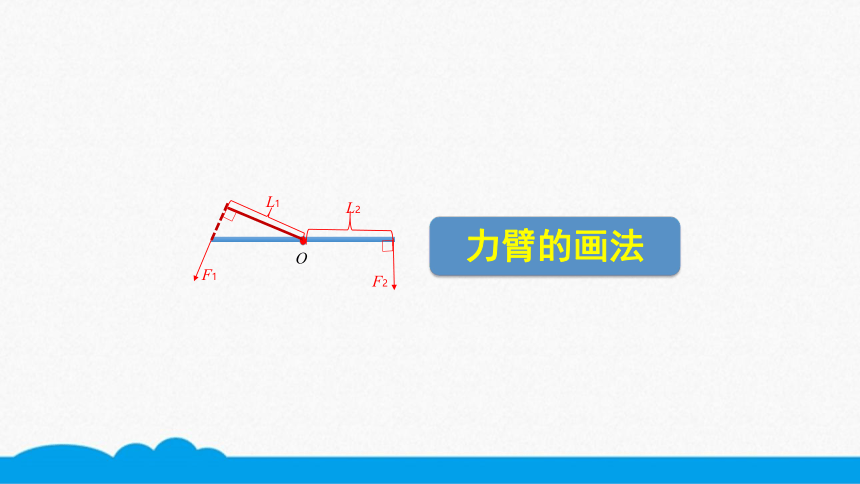

力臂的画法
O
F1
F2
L1
L2
考点聚焦
（1）认识杠杆，并能在杠杆上确认支点、动力、阻力、动力臂、阻力臂的位置。
（2）会画动力臂和阻力臂。

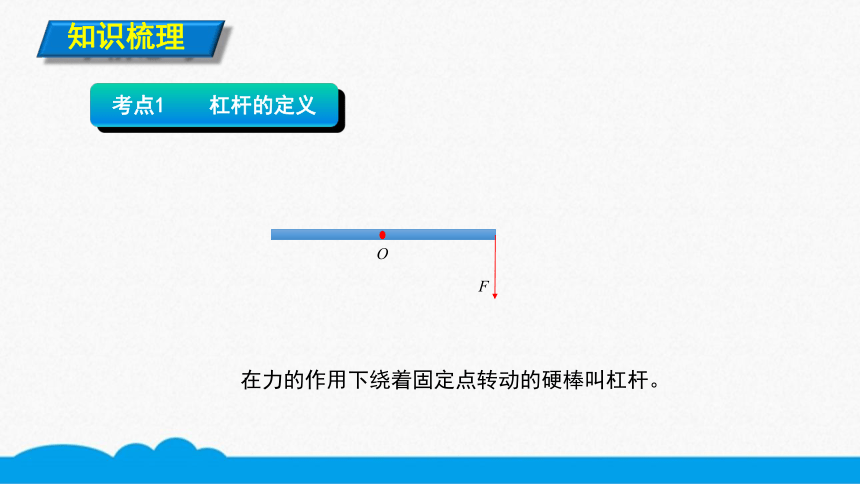

考点1 杠杆的定义
知识梳理
在力的作用下绕着固定点转动的硬棒叫杠杆。
O
F
考点2 杠杆五要素
知识梳理
O
F1
F2
L1
L2
支点：杠杆绕着转动的点，用字母O表示。
动力：使杠杆转动的力，用字母F1表示。
阻力：阻碍杠杆转动的力，用字母F2表示。
动力臂：从支点到动力作用线的距离，用字母L1表示。
阻力臂：从支点到阻力作用线的距离，用字母L2表示。
考点3 力臂的画法
知识梳理
F1
L1
O
（1）首先在杠杆的示意图上，确定支点O；
（2）画好力的作用线，画时要用虚线将力的作用线适当延长；
（3）从支点O向力的作用线作垂线，并在垂足处画出直角；
（4）从支点O到力的作用线的垂线段距离，即为力臂，注意标上字母L。
典例剖析
本题是关于杠杆定义和五要素的考查。 杠杆是能在力的作用下绕着固定点转动的硬棒。杠杆的五要素：动力、阻力、动力臂、阻力臂和支点。力臂是支点到力的作用线的距离，不是支点到力的作用点的距离，即它是点到线的距离而不是点到点的距离。
方法点拨
下列关于杠杆的一些说法中，正确的是( )
A.杠杆必须是一根直棒
B.杠杆一定要有支点
C.动力臂就是支点到动力作用点的距离
D.当力的作用线通过支点时，力臂最大
B
中考链接
本题考查了力臂的画法，力臂是支点到力的作用线的距离，过支点作力的作用线的垂线段，即为所求力臂。
方法点拨
画出图中动力F1的力臂L1。
L1
O
F1
思维导图
杠杆
力臂画法
定义
支点、动力、动力臂、阻力、阻力臂
在力的作用下绕着固定点转动的硬棒
要素
F1
O
L1
