人教版四年级上册数学5 .2 画垂线课件（20张PPT)

(共20张PPT)
人教版数学
四年级上册
人教版数学四年级（上）
第2课时 画垂线
平行四边形和梯形
5
1. 会用三角尺或量角器画垂线，培养作图能力。
2.通过动手操作、交流讨论等活动，经历画垂线的过程，培养良好的学习习惯和空间想象能力。
3.通过活动，感受学习的乐趣，体会成功的喜悦。
学习目标
【重点】
画垂线的方法。
【难点】
根据不同要求画已知直线的垂线。
课堂导入
上节课中我们已经学习了垂线，那么你还记得什么是垂线吗？
两条直线互相垂直，其中一条直线就是另一条直线的垂线。

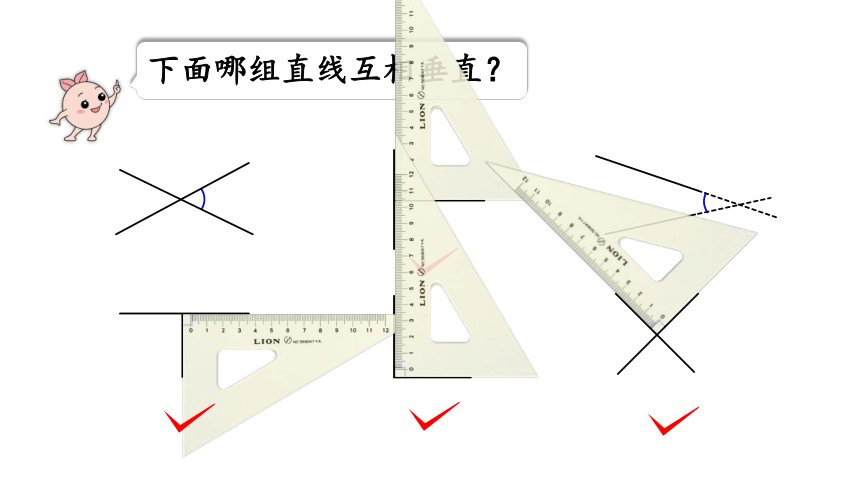

下面哪组直线互相垂直？
探究新知

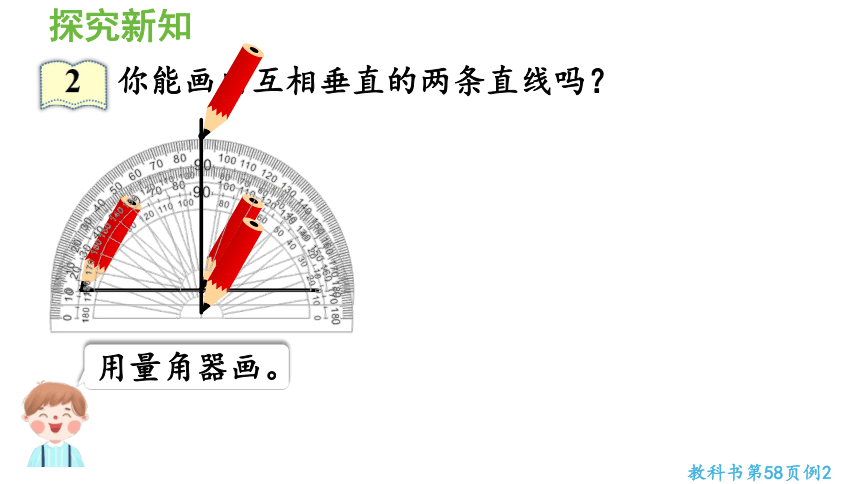

你能画出互相垂直的两条直线吗？
2
教科书第58页例2
用量角器画。
探究新知

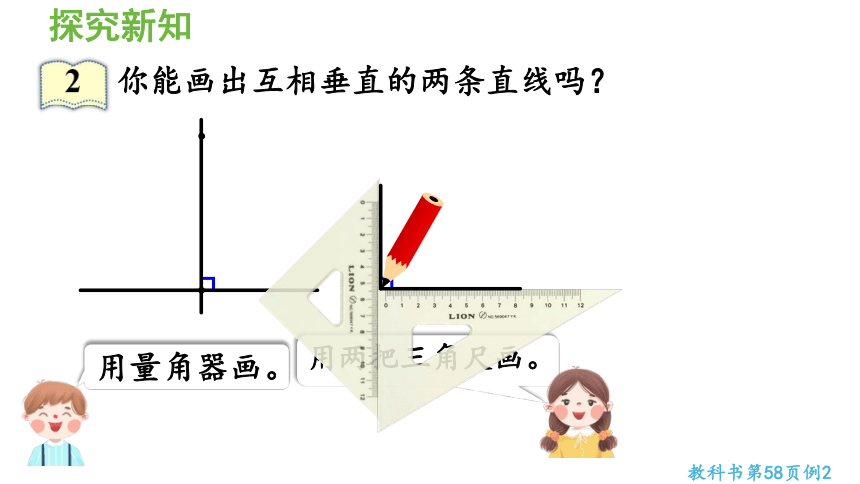

用两把三角尺画。
你能画出互相垂直的两条直线吗？
2
教科书第58页例2
用量角器画。
探究新知

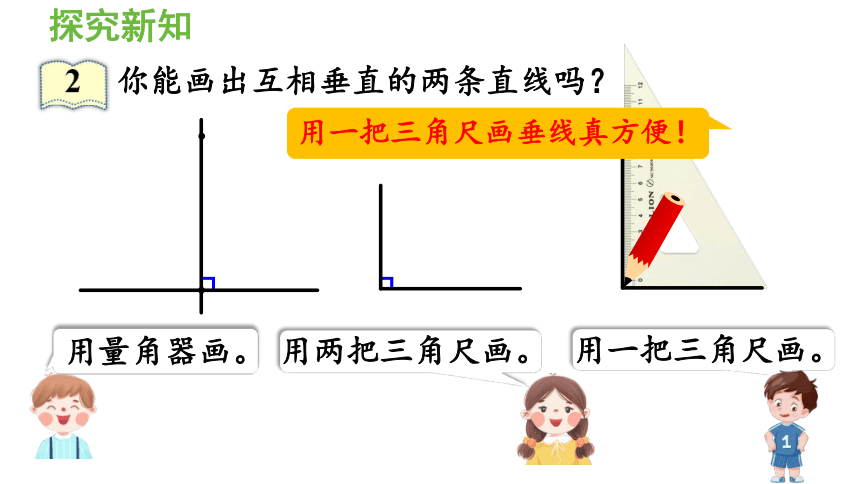

用一把三角尺画。
用一把三角尺画垂线真方便！
你能画出互相垂直的两条直线吗？
2
用量角器画。
用两把三角尺画。

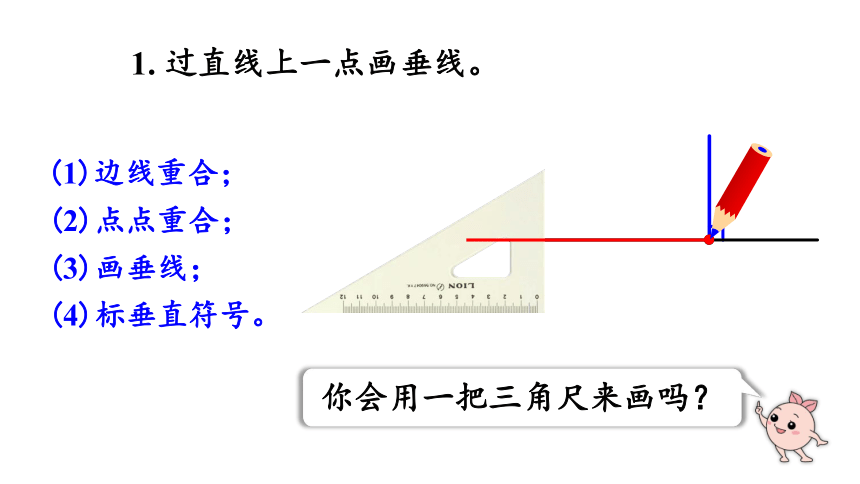

1. 过直线上一点画垂线。
你会用一把三角尺来画吗？
(4)标垂直符号。
(1)边线重合；
(2)点点重合；
(3)画垂线；
2. 过直线外一点画这条直线的垂线，用三角尺 应该怎样画呢？试一试。
(4)标垂直符号。
(1)边线重合；
(2)边点重合；
(3)画垂线；
学会了画垂线，过直线外一点画已知直线的平行线，你会吗？
（2）直尺紧贴三角尺的另一
条直角边，固定直尺，然后平移三角尺；
（1）三角尺的一条直角边与 已知直线重合；
（3）过点沿刚才与已知直线重合的直角边画出一条直线，即已知直线的平行线。
你能分别过下面的点，画出相应直线的垂线吗？
课堂练习
做一做
过直线上一点或直线外一点，只能画( )条已知直线的垂线。
1
教科书第58页“做一做”
你能画出下面直线的垂线吗？
画一画
你能画出下面直线的垂线吗？
画一画
任意一条直线，有( )条直线和它相互垂直。
无数
拓展提升
1.过下面三角形的顶点，分别画出所对应边的垂线。
拓展提升
1.过下面三角形的顶点，分别画出所对应边的垂线。
2.过下面三角形的顶点，分别画出所对应边的平行线。
课堂小结
过直线上一点画垂线：
(1)边线重合——三角尺一条直角边与直线重合；
(2)点点重合——三角尺的直角顶点与已知点重合；
(3)画垂线——沿三角尺的另一条直角边画线；
(4)标垂直符号——画上直角标记。
过直线外一点画垂线：
(1)边线重合； (2)边点重合；
(3)画垂线； (4)标垂直符号。
点点重合
边点重合
这节课你有什么收获？
