液压传动
人教2003课标版高中物理选修2-2
知识素养
学科素养
1、掌握液压传动的基本工作原理及实质。
2、通过实例理解液压传动的基本组成。
能力素养
1、掌握液压传动的优缺点。
2、理解液压传动系统。
情感素养
1．通过液压传动机的工作原理，了解同类型的传动机器。
2、了解通过液压传动系统的内部构造，从而认识一些机器零件。
导入新课
在传动装置中，除了机械传动外,还有液压传动、气压传动和电气传动。 液压传动的应用领域非常广泛，航天器、掘进器、潜艇、液压机、船闸等各方面,他们的运动控制都离不开液压技术。
实验
观察下面的两个实验
1、将四周扎有针孔的软塑料瓶装满水，拧紧瓶盖，用于挤压塑料瓶，可以看到水从针孔向外喷射。
2、拧下瓶盖，再用手挤压软塑料瓶，观察水从针孔流出的情况。
结论
观察实验现象知道，只有密闭的液体才能把它受到的压强向各个方向传递。密闭的液体在向各个方向传递压强时，也传递了压力。
实验
研究压力与活塞横截面积的关系
次数
钩码（个数）
砝码
大活塞
质量
横截面积
小活塞
质量
横截面积
质量之比
面积之比
结论
注射器活塞和砝码的总质量与横截面积的关系：
横截面积越大，砝码的质量越大。

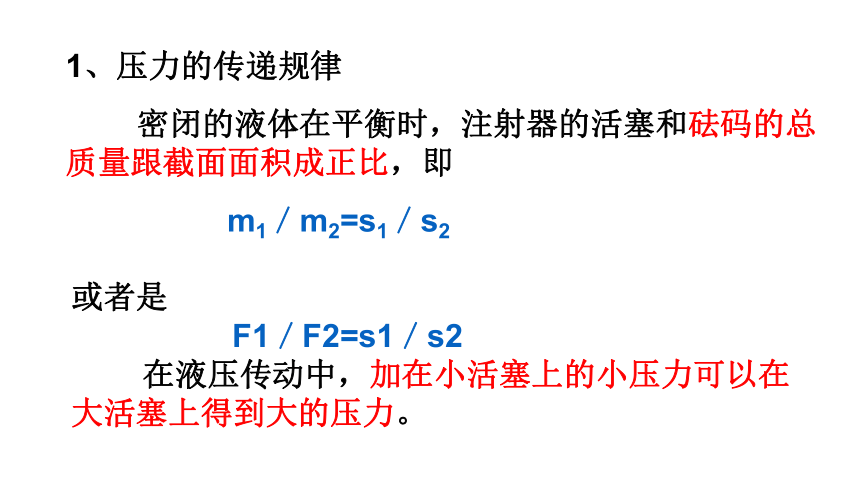

1、压力的传递规律
密闭的液体在平衡时，注射器的活塞和砝码的总质量跟截面面积成正比，即
m1／m2=s1／s2
或者是
F1／F2=s1／s2
在液压传动中，加在小活塞上的小压力可以在大活塞上得到大的压力。
2、液压千斤顶
液压千斤顶实物图
1—杠杆手柄
2—小油缸
3—小活塞
4、7—单向阀
5—吸油管
6、10—管道? 8—大活塞
9—大油缸
11—截止阀
12—油箱
液压千斤顶工作原理
液压传动系统：
液压千斤顶是一种简单的液压传动装置。下面分析一种驱动工作台的液压传动系统。如下图所示，它由油箱、滤油器、液压泵、溢流阀、开停阀、节流阀、换向阀、液压缸以及连接这些元件的油管、接头组成。
机床工作台液压系统工作原理图
1—工作台 2—液压缸
3—活塞 4—换向手柄
5—换向阀 6，8，16—回油管
7—节流阀 9—开停手柄
10—开停阀 11—压力管
12—压力支管 13—溢流阀
14—钢球 15—弹簧
17—液压泵 18—滤油器
19—油箱
随堂练习
1、简答液压系统的组成
答：1、动力元件 即液压泵，它可将机械能转化成液压能，是一个能量转化装置。
2、执行元件 其作用是将液压能重新转化成机械能，克服负载，带动机器完成所需的运动。
3、控制元件 如各种阀。其中有方向阀和压力 阀两种。
4、辅助元件 如油箱、油管、滤油器等。
5、传动介质 即液体。
2、分析并总结液压传动的优缺点
答：优点
1．体积小，输出力大且调节容易；
2．执行元件运动平稳；
3．易于实现过载保护；
4．速度调节容易且调速范围大；
5．易于实现自动化 。
缺点
1.不能保证严格的传动比；
2.液压系统能量损失较大；
3.液压系统工作的稳定性易受温度的影响；
4.为减小泄漏损失，元件的加工精度要求较高；
5.液压系统出现故障的原因复杂，查找困难。
3、请同学们举例说明液压传动在生活中的应用：
答：
工程机械：挖掘机、推土机、装载机
机床工业：组合机床、锻压机床
农业机械：拖拉机、收割机
汽车工业：汽车、摩托车
冶金机械：轧钢机、高炉
塑料机械：注塑机
灌装机械：食品包装机、化肥包装机
其他
课堂小结
1、压力的传递规律
密闭的液体在平衡时，注射器的活塞和砝码的总质量跟截面面积成正比。
2、液压千斤顶的工作原理
以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液内部的压力来传递动力。
实质：是一种能量转换装置。
3、液压千斤顶的优点
结构紧凑、体积小、重量轻、携带方便
4、液压系统的组成部分
（1） 动力部分—将机械能转换为液压能。
（2）执行部分—将液压能转换为机械能。
（3）控制部分—控制液体压力、流量和流动方向。
（4）辅助部分—输送液体、储存液体、对液体进行过滤、密封。
5、液压系统的优缺点
课后作业
课后问题与练习：1.2两题。
