5.1 透镜（课件）（共25张PPT）

5.1透镜
2021年秋初中物理（人教版）
第五 章 透镜及其应用
我们生活中有各种各样的透镜

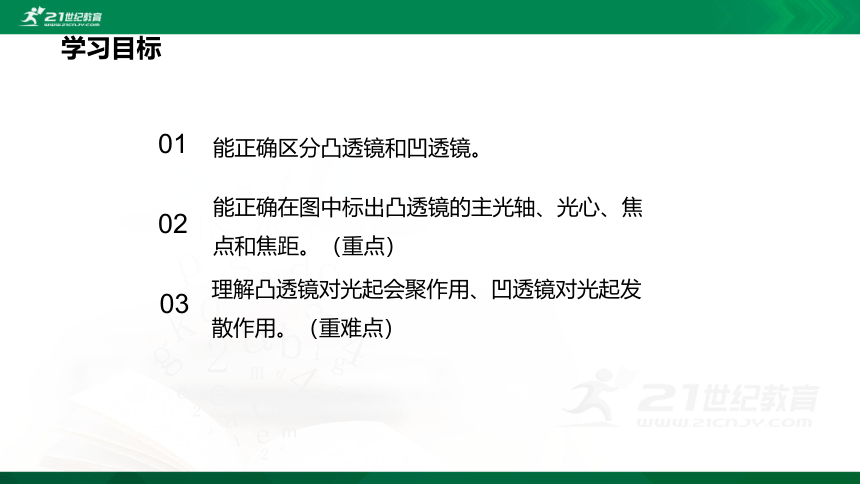

学习目标
能正确在图中标出凸透镜的主光轴、光心、焦
点和焦距。（重点）
02
能正确区分凸透镜和凹透镜。
01
03
理解凸透镜对光起会聚作用、凹透镜对光起发
散作用。（重难点）
透镜的种类有哪些？

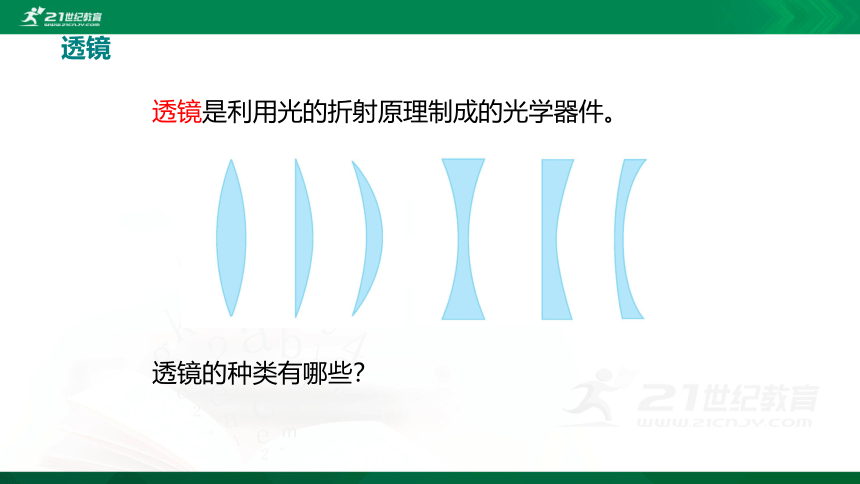

透镜是利用光的折射原理制成的光学器件。
透镜

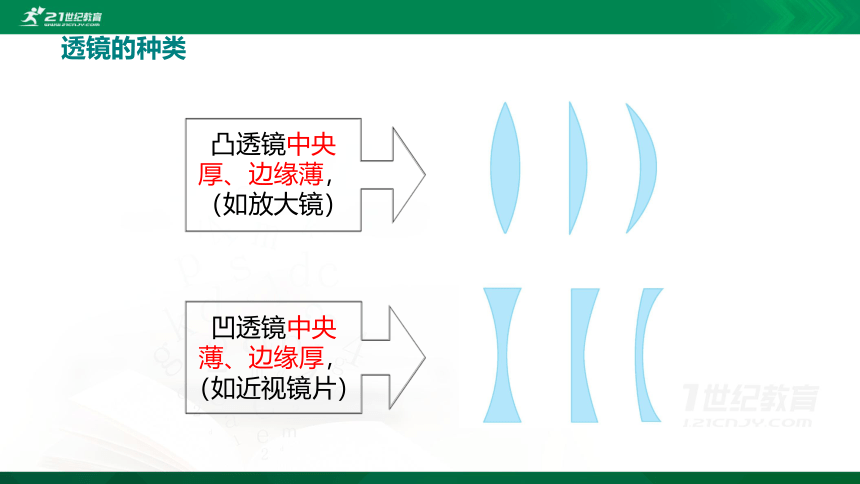

凸透镜中央
厚、边缘薄，
（如放大镜）
凹透镜中央
薄、边缘厚，
（如近视镜片）
透镜的种类

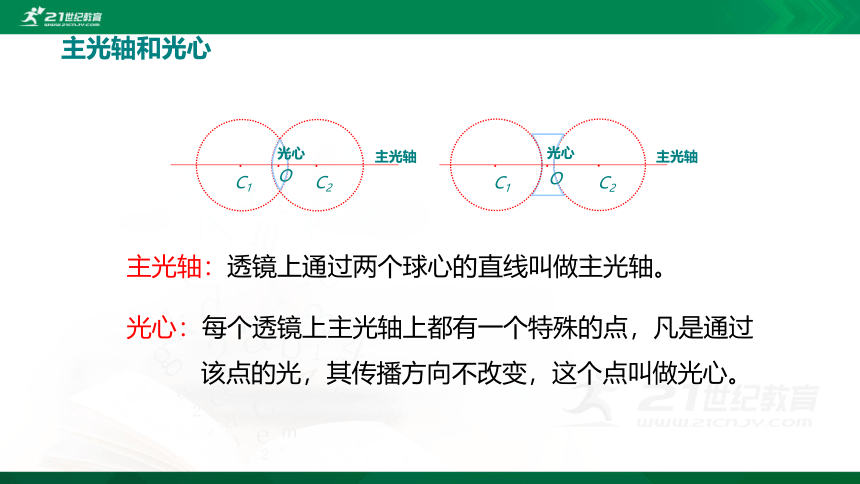

主光轴：透镜上通过两个球心的直线叫做主光轴。
光心：每个透镜上主光轴上都有一个特殊的点，凡是通过
该点的光，其传播方向不改变，这个点叫做光心。
·
·
·
O
C1
C2
光心
主光轴
·
·
·
C1
C2
O
光心
主光轴
主光轴和光心
C2
C1
O
C2
C1
O

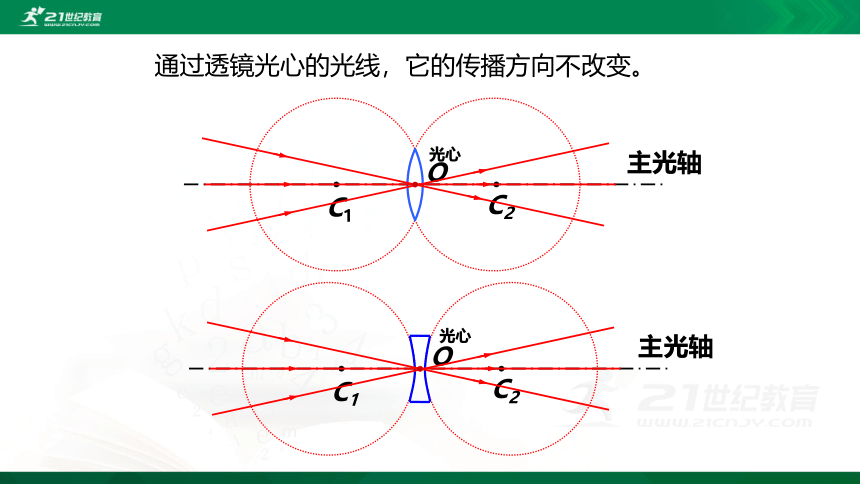

通过透镜光心的光线，它的传播方向不改变。
主光轴
主光轴
光心
光心

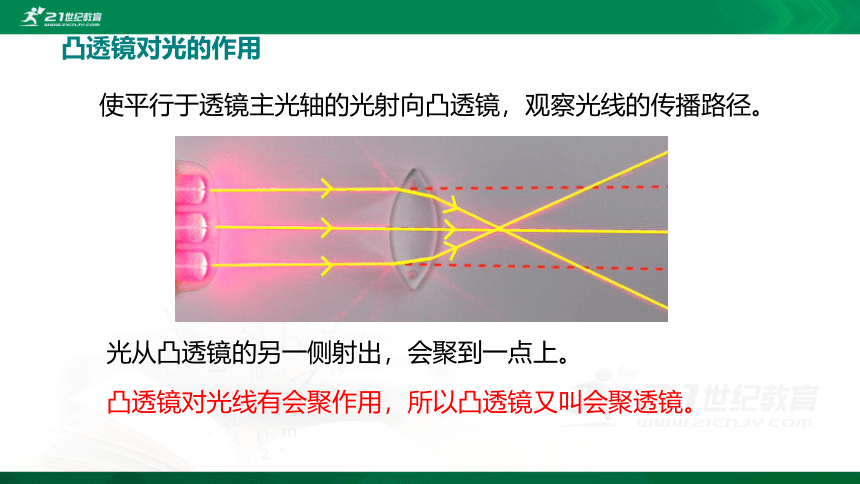

光从凸透镜的另一侧射出，会聚到一点上。
使平行于透镜主光轴的光射向凸透镜，观察光线的传播路径。
凸透镜对光线有会聚作用，所以凸透镜又叫会聚透镜。
凸透镜对光的作用
O
F
f

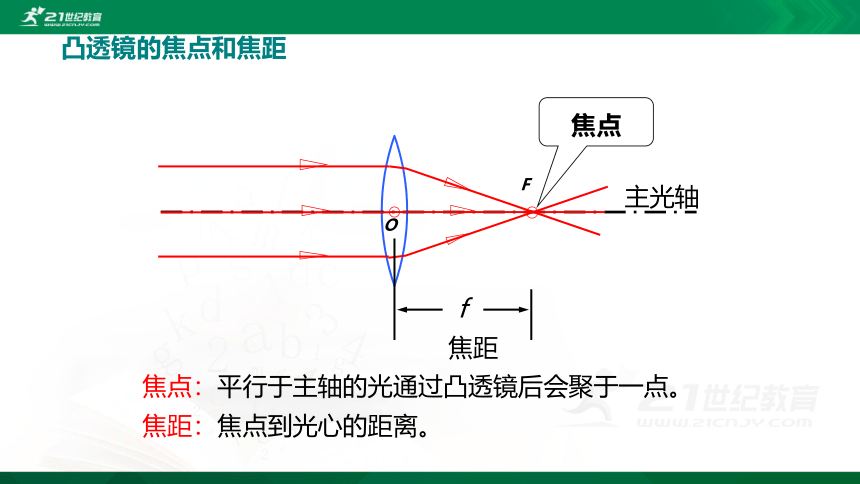

焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
焦距
主光轴
焦点
凸透镜的焦点和焦距
F
主光轴
f
凸透镜有两个实焦点。
焦点
f
焦点
F
凸透镜的焦点
F
会聚后的光线不一定相交。
F
正确理解会聚作用
凸透镜的焦距越小，对光线的会聚能力越强。
f
F
会聚能力与焦距
f
F
光从凹透镜的另一侧射出，折射光线远离主光轴。
使平行于透镜主光轴的光射向凹透镜，观察光线的传播路径。
凹透镜对光的作用
凹透镜对光线有发散作用，所以凹透镜又叫发散透镜。
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
凹透镜的焦点和焦距
F
凹透镜有两个虚焦点。
f
F
凹透镜的焦点
F
F
F
F
发散后的光线不一定散开。
正确理解发散作用
F
F
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
透镜的三条特殊光线
光路可逆
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
平行光法测焦距：
凸透镜测焦距
f
F
透镜
中间厚、边缘薄
凹透镜
几个概念
对光有会聚作用
三条特殊光线
凸透镜
中间薄、边缘厚
对光有发散作用
三条特殊光线
主光轴
光心
焦点（F）
焦距（f）
课堂小结
1.说出哪些是凸透镜，哪些是凹透镜。
凸透镜：B、E、F
凹透镜：A、C、G
随堂训练
2.要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ）
A. 凸透镜前任意位置
B. 凸透镜的焦点上
C. 凹透镜前任意位置 　　
D. 凹透镜的焦点上
B
3.下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内。
4.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。
?
谢谢聆听
