光的折射

(共19张PPT)
第一节 光的折射

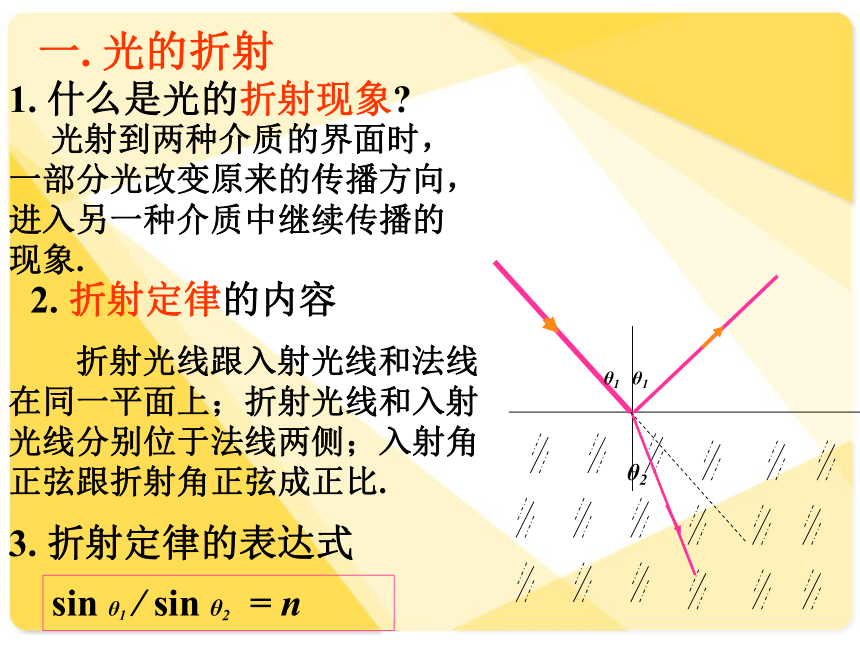

一. 光的折射
1. 什么是光的折射现象
光射到两种介质的界面时，一部分光改变原来的传播方向，进入另一种介质中继续传播的现象.
2. 折射定律的内容
折射光线跟入射光线和法线在同一平面上；折射光线和入射光线分别位于法线两侧；入射角正弦跟折射角正弦成正比.
θ1
θ1
θ2
3. 折射定律的表达式
sin θ1 / sin θ2 = n

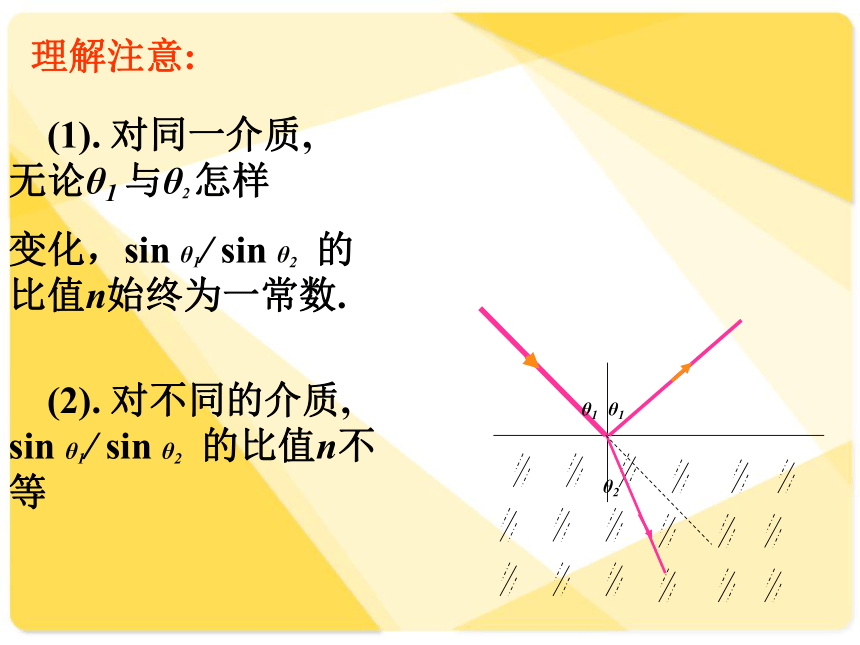

理解注意:
(1). 对同一介质, 无论θ1 与θ2 怎样
变化，sin θ1/ sin θ2 的比值n始终为一常数.
(2). 对不同的介质, sin θ1/ sin θ2 的比值n不等
θ1
θ1
θ2

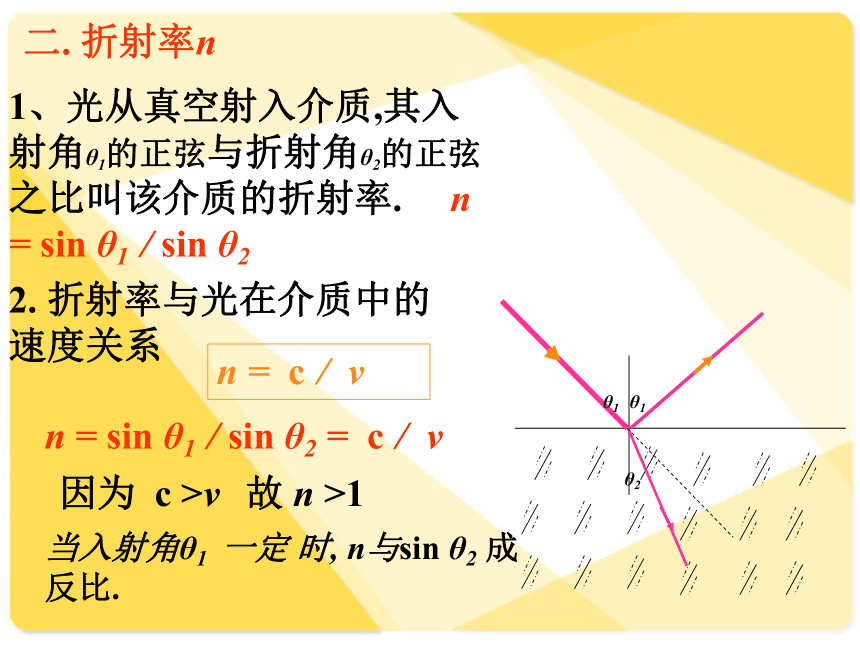

二. 折射率n
θ1
θ1
θ2
2. 折射率与光在介质中的速度关系
1、光从真空射入介质,其入射角θ1的正弦与折射角θ2的正弦之比叫该介质的折射率. n = sin θ1 / sin θ2
n = c / v
因为 c >v
故 n >1
n = sin θ1 / sin θ2 = c / v
当入射角θ1 一定 时, n与sin θ2 成反比.

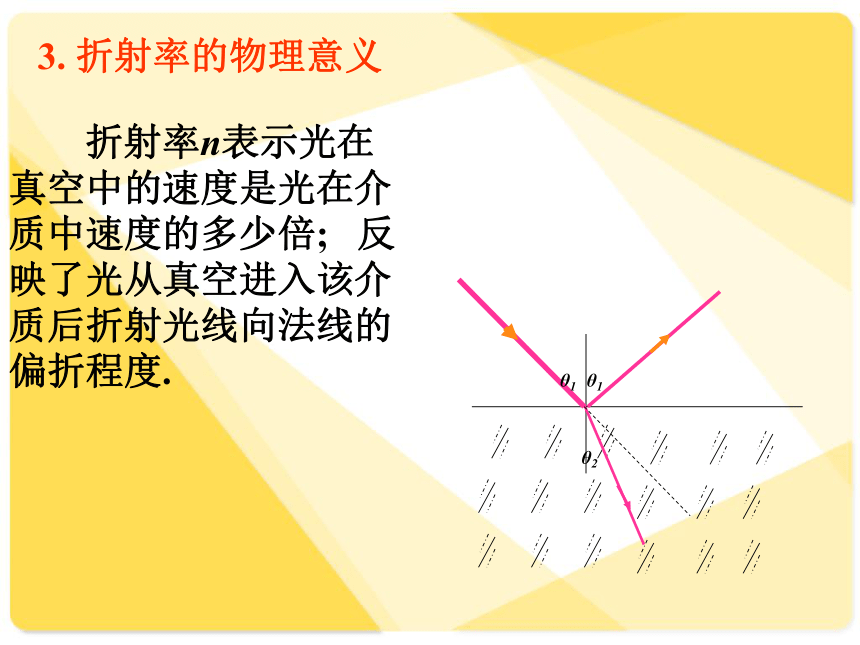

3. 折射率的物理意义
θ1
θ1
θ2
折射率n表示光在真空中的速度是光在介质中速度的多少倍; 反映了光从真空进入该介质后折射光线向法线的偏折程度.

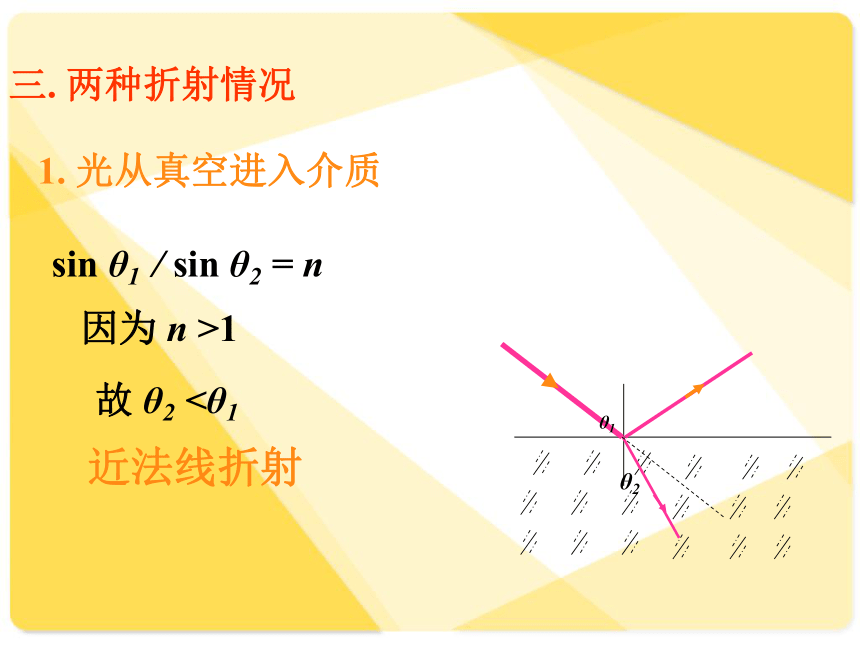

三. 两种折射情况
θ1
θ2
因为 n >1
sin θ1 / sin θ2 = n
1. 光从真空进入介质
故 θ2 <θ1
近法线折射
2. 光从介质进入真空
θ2
θ1
sin θ1 / sin θ2 = 1/n < 1
故 θ2 > θ1
远法线折射
理解注意:
2.光从光疏介质进入光密介质发生近法线折射;光从光密介质进入光疏介质发生远法线折射.
1. 两种介质相比较,折射率较大的介质称为光密介质,折射率较小的介质称光疏介质.
3. 对同一种介质,频率越高的光,其折射率越大.
θ1
θ2
n1
n2
4. 在折射现象中,仍遵从光路可逆.
θ1
θ2
n1
n2
四. 折射定律应用中的典型问题
1. 求介质的折射率（折射定律与折射率的理解与应用）
θ1
θ1
θ2
sin θ1/ sin θ2 = n
n = sin θ1/ sin θ2 = c /v
《创新》例1
2. 视深度与实深度
A
H
θ1
θ2
O
P
A`
h
(1).从空气向介质(折射率为n)中观察正下方的物体,其视深度为实深度的1/ n倍.
A
H
P
A`
(2).从介质(折射率为n)向空气中观察正上方的物体,视高度为实高度的n倍
h
3. 平行玻砖对光路的控制规律
θ
r
L
d
S
A
B
理解注意:
θ
r
L
d
S
A
B
S`
(1).光通过平行通明玻砖,不改变光的传播方向,但能使光线向后发生一段侧移.
C
△l
(2). 侧移距离随玻砖的厚度d折射率n和入射角θ的增大而增大.
(3). 通过平行通明玻砖观察到的是物体的虚象,该虚象正立、靠近玻砖。
平行玻砖与半圆形玻砖的成像比较
跟踪发散2
家庭作业：
完成《创新》第二节练习
θ1
θ2
300
600
. 测定液体的折射率
B
A
B
C
D
A
G
O
F
