结构与设计
简单的结构设计

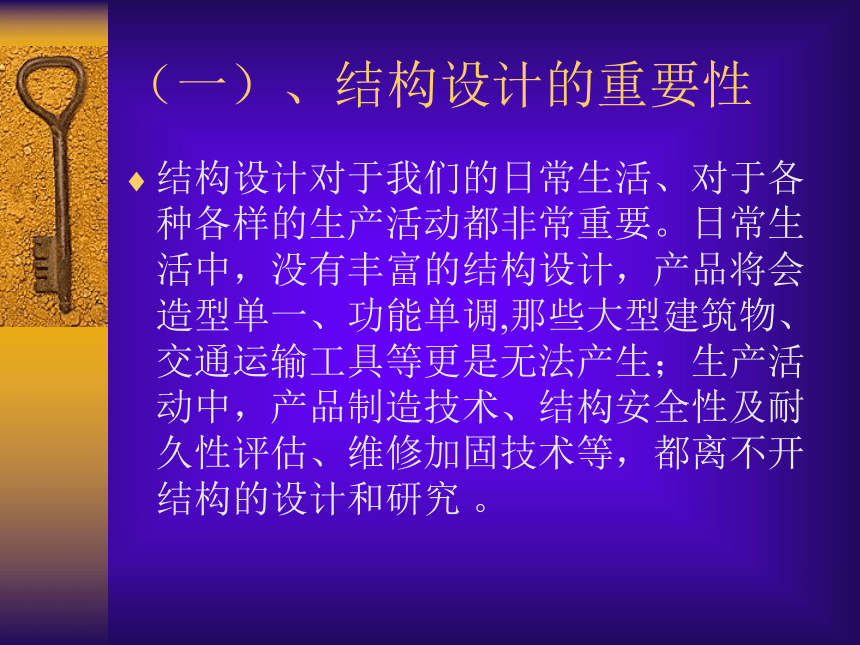

结构设计对于我们的日常生活、对于各种各样的生产活动都非常重要。日常生活中，没有丰富的结构设计，产品将会造型单一、功能单调,那些大型建筑物、交通运输工具等更是无法产生；生产活动中，产品制造技术、结构安全性及耐久性评估、维修加固技术等，都离不开结构的设计和研究 。
（一）、结构设计的重要性

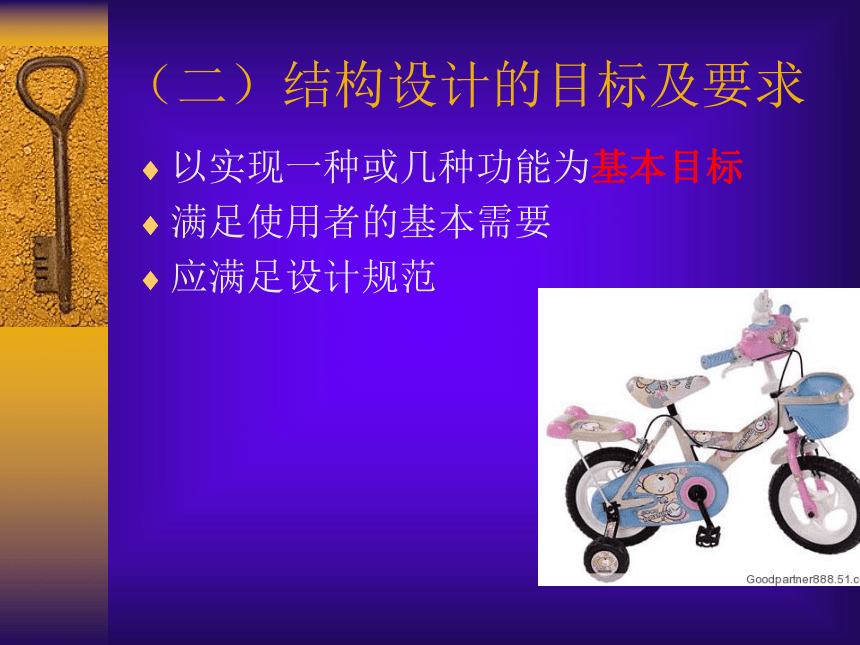

（二）结构设计的目标及要求
以实现一种或几种功能为基本目标
满足使用者的基本需要
应满足设计规范
（二）结构设计的目标及要求

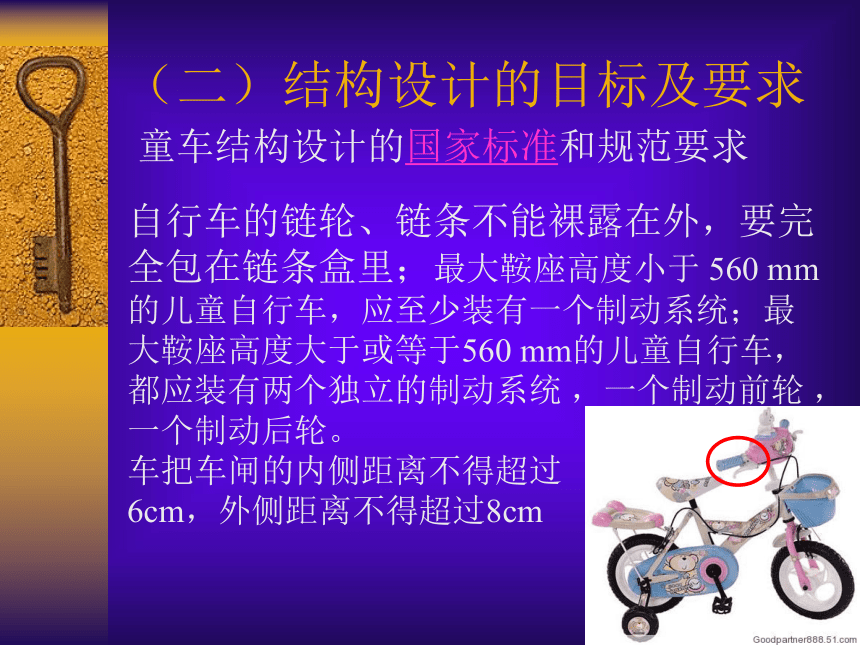

童车结构设计的国家标准和规范要求
自行车的链轮、链条不能裸露在外，要完全包在链条盒里；最大鞍座高度小于 560 mm的儿童自行车，应至少装有一个制动系统；最大鞍座高度大于或等于560 mm的儿童自行车，都应装有两个独立的制动系统 ，一个制动前轮 ，一个制动后轮。
车把车闸的内侧距离不得超过
6cm，外侧距离不得超过8cm
（二）结构设计的目标及要求
商业建筑设计规范
商店营业厅的出入门、安全门净宽度不应小于1.40m，不应设置门槛
营业部分的公用楼梯、坡道应符合下列规定：
室内楼梯的每梯段净宽不应小于1.40m，踏步高度不应大于0.16m，踏步宽度不应小于0.28m
室外台阶的踏步高度不应大于0.15m，踏步宽度不应小于0.30m
供轮椅使用坡道的坡度不应大于1：12，两侧应设高度为0.65m的扶手，当其水平投影长度超过15m时，宜设休息平台
（二）结构设计的目标及要求

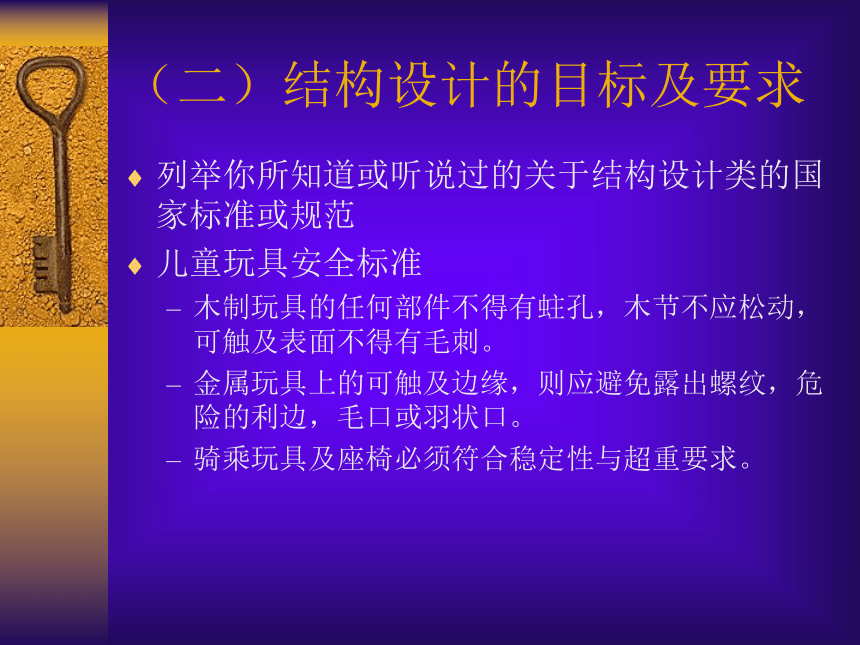

列举你所知道或听说过的关于结构设计类的国家标准或规范
儿童玩具安全标准
木制玩具的任何部件不得有蛀孔，木节不应松动，可触及表面不得有毛刺。
金属玩具上的可触及边缘，则应避免露出螺纹，危险的利边，毛口或羽状口。
骑乘玩具及座椅必须符合稳定性与超重要求。
（二）结构设计的目标及要求

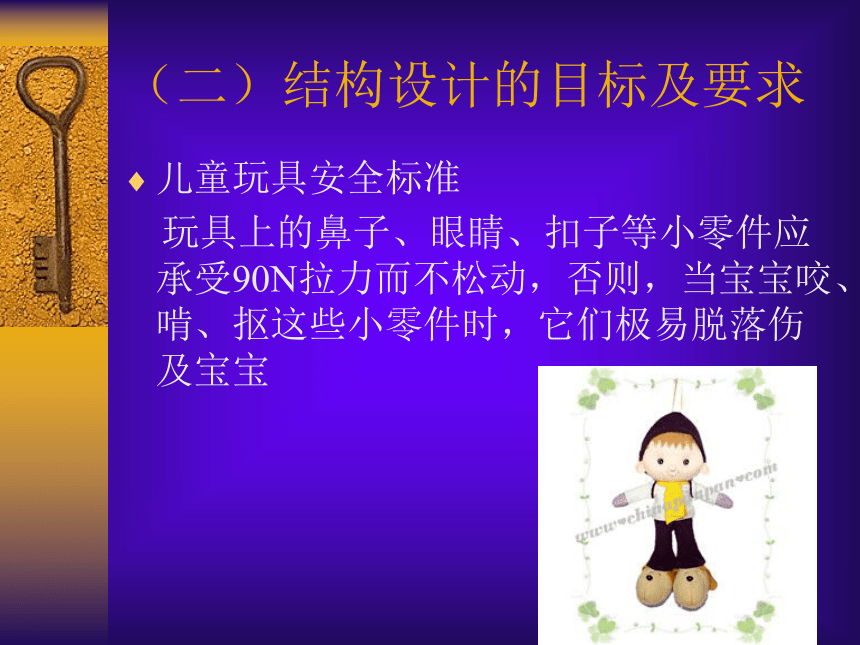

儿童玩具安全标准
玩具上的鼻子、眼睛、扣子等小零件应承受90N拉力而不松动，否则，当宝宝咬、啃、抠这些小零件时，它们极易脱落伤及宝宝
（二）结构设计的目标及要求

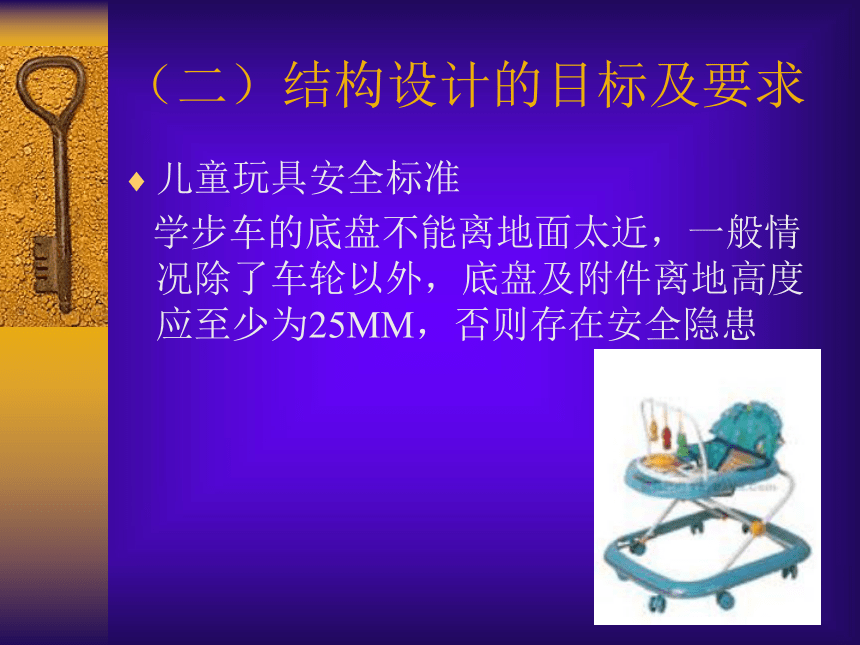

儿童玩具安全标准
学步车的底盘不能离地面太近，一般情况除了车轮以外，底盘及附件离地高度应至少为25MM，否则存在安全隐患
（二）结构设计的目标及要求
儿童玩具安全标准
推车的座兜的深度应大于180mm，因为座兜过浅会让宝宝掉出来
警告！为了您孩子的安全，一定要系好安全带，且大人不要离开孩子。 本童车最大的承重量为×公斤。
（二）结构设计的目标及要求
列举你所知道或听说过的关于结构设计类的国家标准或规范
药品包装标签设计规范
凡在中国境内销售和使用的药品，包装、标签所用文字必须以中文为主并使用国家语言文字工作委员会公布的现行规范文字。民族药可增加其民族文字。企业根据需要，在其药品包装上可使用条形码和外文对照；获我国专利的产品，亦可标注专利标记和专利号，并标明专利许可的种类。
包装标签有效期的表达方法，按年月顺序。一般表达可用有效期至某年某月，或只用数字表示。如有效期至2001年10月，或表达为有效期至2001.10、2001/10、2001－10等形式。年份要用四位数字表示，1至9月份数字前须加0以两位数表示月份。
（二）结构设计的目标及要求
列举你所知道或听说过的关于结构设计类的国家标准或规范
学生用品安全标准
功能：锻炼儿童的手脚协调能力
人的个性化需要：符合儿童的心理特点
经济因素：材料、成本
审美需求：美观、实用
稳定性和强度要求：规定条件、使用期限
安全性：安全标准
（三）结构设计应考虑的主要因素
儿童自行车
（三）结构设计应考虑的主要因素
结构设计
功能
人的个性化需要
寿命
安全
经济
成本
强度
稳定性
美观
（三）结构设计应考虑的主要因素
不同的结构设计, 应考虑的因素各有侧重
指出下列结构设计考虑的主要因素和基本要求
结构设计 考虑的主要因素 基本要求
居室装修
窗户防盗网
安全、舒适、美观
个性化需要
安全、功能、实用
强度
不同的结构设计, 应考虑的因素各有侧重, 但无论在哪一类用途的结构设计中, 安全都是至关重要的因素。
（三）结构设计应考虑的主要因素
结构与设计
简单的结构设计
（三）结构设计应考虑的主要因素
结构设计
功能
人的个性化需要
寿命
安全
经济
成本
强度
稳定性
美观
①设计项目：设计一个简单相片架
②设计要求：能方便地取放相片；具有一定的稳定性和强度；具有一定的装饰性
③设计分析：一般相片架的结构组成：相框、玻璃面板、底板、支架等
相框的结构设计（尺寸 结构不变形）
支架的结构设计（材料 结构稳定性）
相框与支架之间的连接
④设计准备：所用材料、工具等；
⑤设计方案：可形成几种方案。
（四）简单结构的设计案例
相片架方案的构思
相框的结构设计（尺寸 结构不变形）
支架的结构设计（材料 结构稳定性）
相框与支架之间的连接
照片尺寸
1英寸证明照的尺寸应为3.6×2.7厘米；
2英寸证明照的尺寸应是3.5×4.5厘米；
5英寸（最常见的照片大小）尺寸应为12．7×8.9厘米；
6英寸（国际上比较通用的照片大小）尺寸是15.2×10.2厘米；
7英寸（放大）照片的尺寸是17.8×12.7厘米；
单元小结
1、结构对自然界、技术领域和社会领域具有普遍意义
2、从力的角度来看, 结构是指可承受一定力的架构形态, 它可以抵抗能引起形状和大小改变的力。
3、结构构件的基本受力有拉力、压力、剪切力、扭转力和弯曲力。
4、结构类型主要有实体结构、框架结构和壳体结构。不同的结构类型有不同的受力特点。现实生活中遇到的结构更多的是若干结构类型的组合。
5、结构的稳定性和强度是结构设计必须考虑的重要内容,二者相互联系,相互影响。结构的稳定性主要取决于重心位置的高低、结构与地面接触所形成的支撑面的大小和结构的形状等。结构的强度主要取决于结构的组成形式、构件的几何形状、截面形状、材料以及构件的连接方式等。
6、赏析结构设计作品，应该从技术与文化两个角度进行。
（1）技术的角度主要有：结构功能、稳固耐用、造型设计的创意和表现力、材料使用的合理性，工艺制造的精湛程度等。
（2）文化的角度主要有：文化寓意与传达，公众认可的美学原则，反映的时代、民族、习俗方面的特征、结构的个性特征等。
