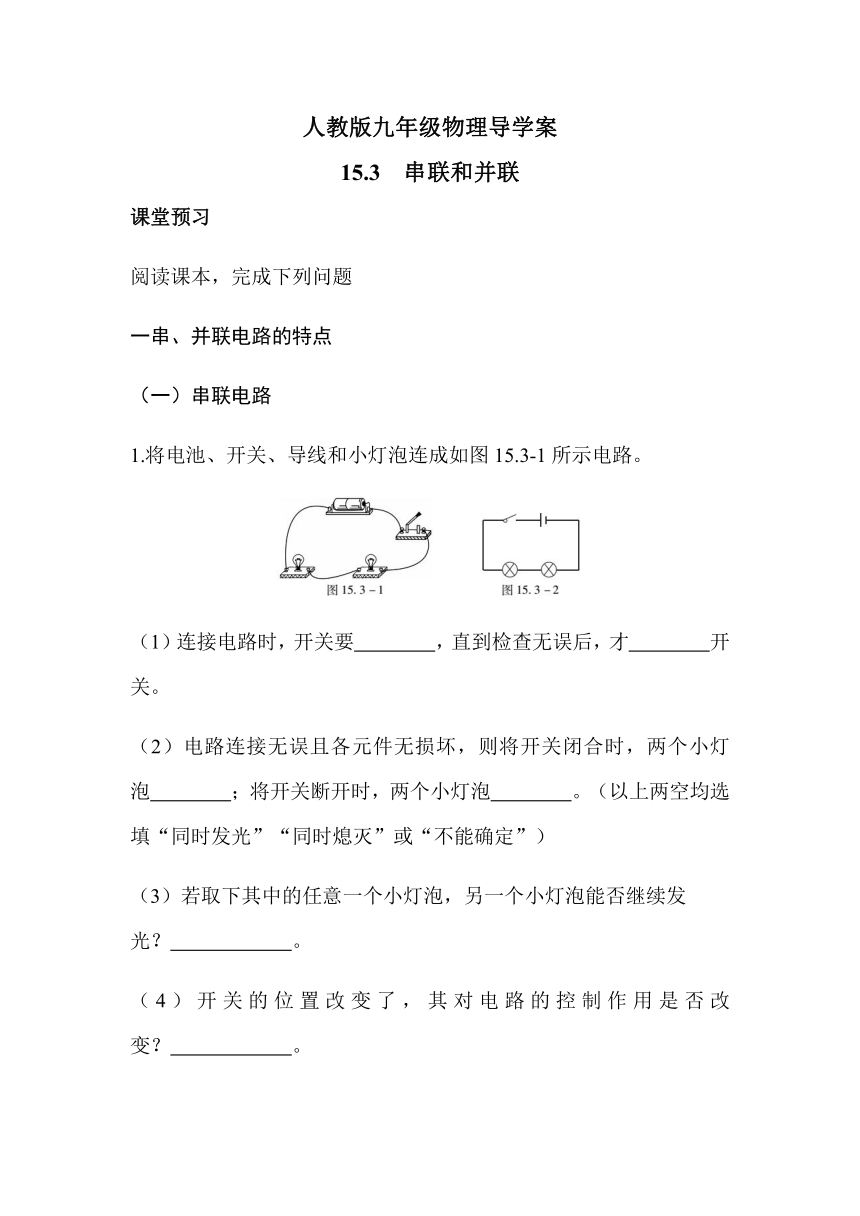

1216660011493500人教版九年级物理导学案
15.3 串联和并联
课堂预习
阅读课本，完成下列问题
一串、并联电路的特点
（一）串联电路
1.将电池、开关、导线和小灯泡连成如图15.3-1所示电路。
（1）连接电路时，开关要 ，直到检查无误后，才 开关。
（2）电路连接无误且各元件无损坏，则将开关闭合时，两个小灯泡 ；将开关断开时，两个小灯泡 。（以上两空均选填“同时发光”“同时熄灭”或“不能确定”）
（3）若取下其中的任意一个小灯泡，另一个小灯泡能否继续发光？ 。
（4）开关的位置改变了，其对电路的控制作用是否改变？ 。

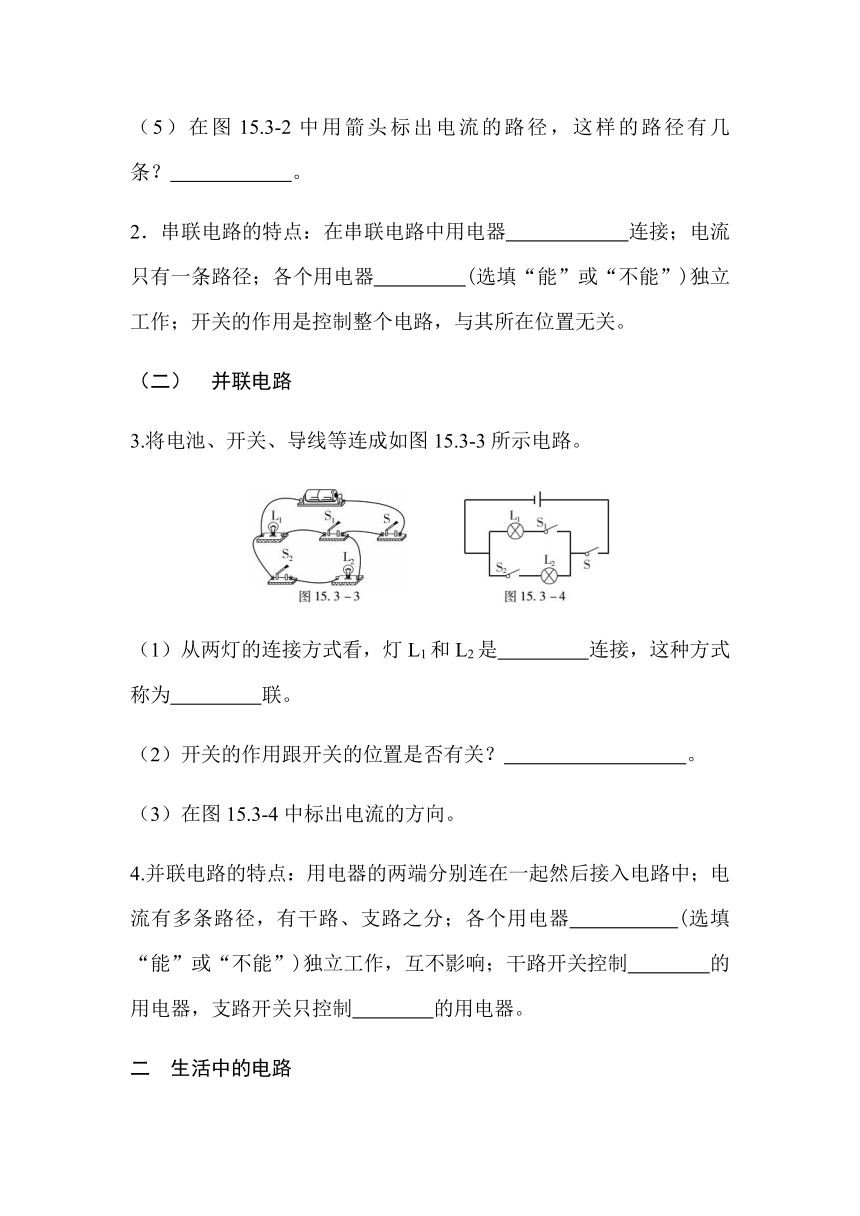

（5）在图15.3-2中用箭头标出电流的路径，这样的路径有几条？ 。
2．串联电路的特点：在串联电路中用电器 连接；电流只有一条路径；各个用电器 (选填“能”或“不能”)独立工作；开关的作用是控制整个电路，与其所在位置无关。
（二） 并联电路
3.将电池、开关、导线等连成如图15.3-3所示电路。
（1）从两灯的连接方式看，灯L1和L2是 连接，这种方式称为 联。
（2）开关的作用跟开关的位置是否有关？ 。
（3）在图15.3-4中标出电流的方向。
4.并联电路的特点：用电器的两端分别连在一起然后接入电路中；电流有多条路径，有干路、支路之分；各个用电器 (选填“能”或“不能”)独立工作，互不影响；干路开关控制 的用电器，支路开关只控制 的用电器。
二 生活中的电路

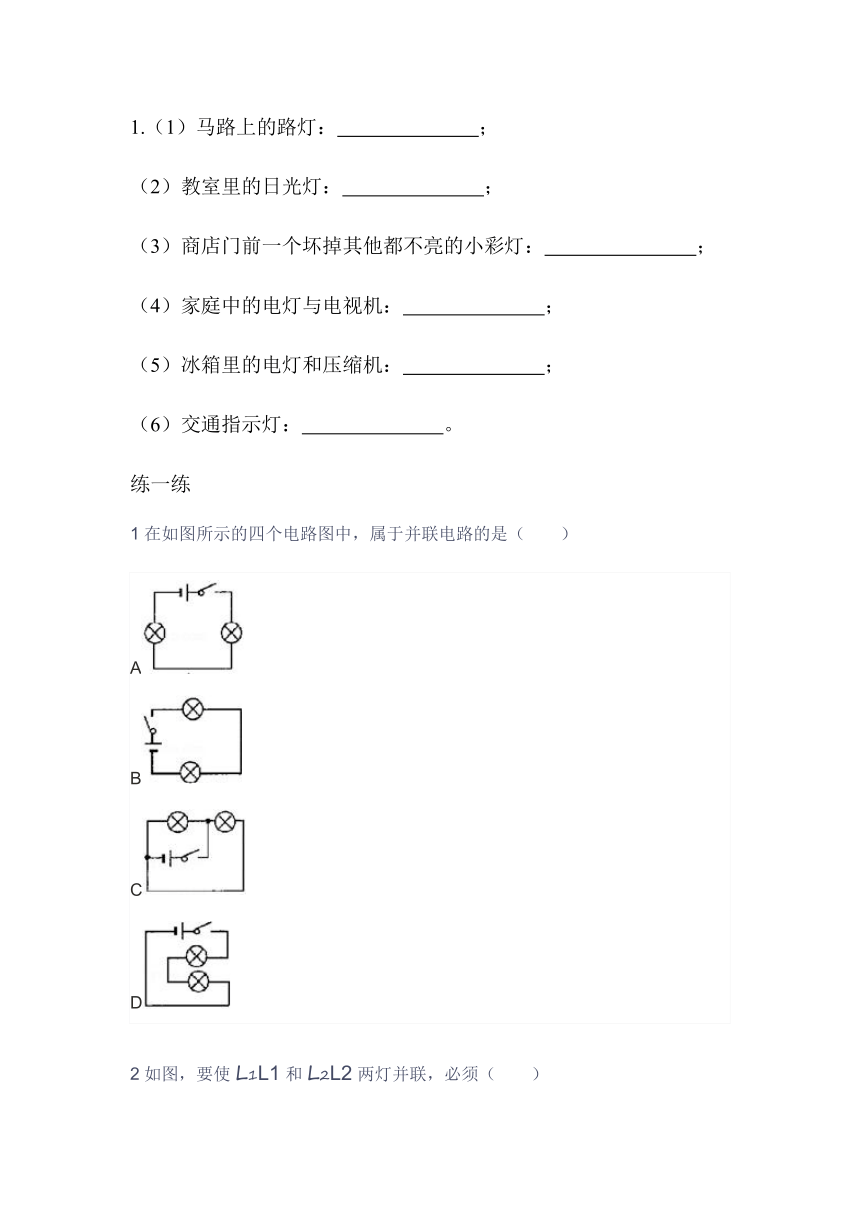

1.（1）马路上的路灯： ；
（2）教室里的日光灯： ；
（3）商店门前一个坏掉其他都不亮的小彩灯： ；
（4）家庭中的电灯与电视机： ；
（5）冰箱里的电灯和压缩机： ；
（6）交通指示灯： 。
练一练
1在如图所示的四个电路图中，属于并联电路的是（　　）
A
B
C
D
2如图，要使L1L1和L2L2两灯并联，必须（　　）
A 闭合S1、S2、S3
B 闭合S1、S3
C 闭合S2、S3
D 闭合S1、S2
3如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作，符合要求的电路是（　　）
A?
B
C
D
4如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（　　）
A
B
C
D
5如图所示的电路中，三个小灯L1L1、L2L2和L3L3的规格完全相同，开关闭合后，BC两点间的电流方向是（　　）
A从B到C
B从C到B
C没有电流经过
D 不能确定
6如图为生活中常用的插排，各插孔之间连接方式是（）
A串联
B并联
C不确定，需要打开看看
D 以上都不对
参考答案
一
1．（1）断开 闭合 （2）同时发光 同时熄灭 （3）不能 （4）不改变 （5）（图略） 一条
2．逐个顺次 不能
3．（1）并列 并 （2）有 （3）（略）
4．能 整个电路 其所在支路
二
（1）并联 （2）并联 （3）串联 （4）并联 （5）并联 （6）并联
练一练
1 C
2 B
3 D
4 B
5 B
6 B
