2021-2022学年苏科版九年级上册物理课堂小测 一、杠杆（含解析）

2021-2022学年苏科版九年级上册物理课堂小测
一、杠杆
1.下列说法中正确的是（ ）
A. 只有杠杆静止不动时，才能称为杠杆平衡
B. 杠杆匀速转动，也可以称为杠杆平衡
C. 杠杆平衡时，支点必须在杠杆的中间
D. 杠杆在水平位置静止，才能称为杠杆平衡
2.下图中的简单机械,使用时属于费力机械的是(?? )
A.盘山公路 B.去核器
C.扳手 D.旗杆上的定滑轮
3.小亮和爸爸去郊外钓鱼，鱼上钩后，小亮感觉鱼在水中时很轻，拉出水面后“变重”，在把鱼逐渐拉出水面的过程中，鱼受到的( )
A．浮力增大，鱼竿是省力杠杆
B．重力增大，鱼竿是省力杠杆
C．浮力减小，鱼竿是费力杠杆
D．重力减小，鱼竿是费力杠杆
4.如图所示的杠杆，动力F的力臂是（ ）
A.
B.
C.
D.

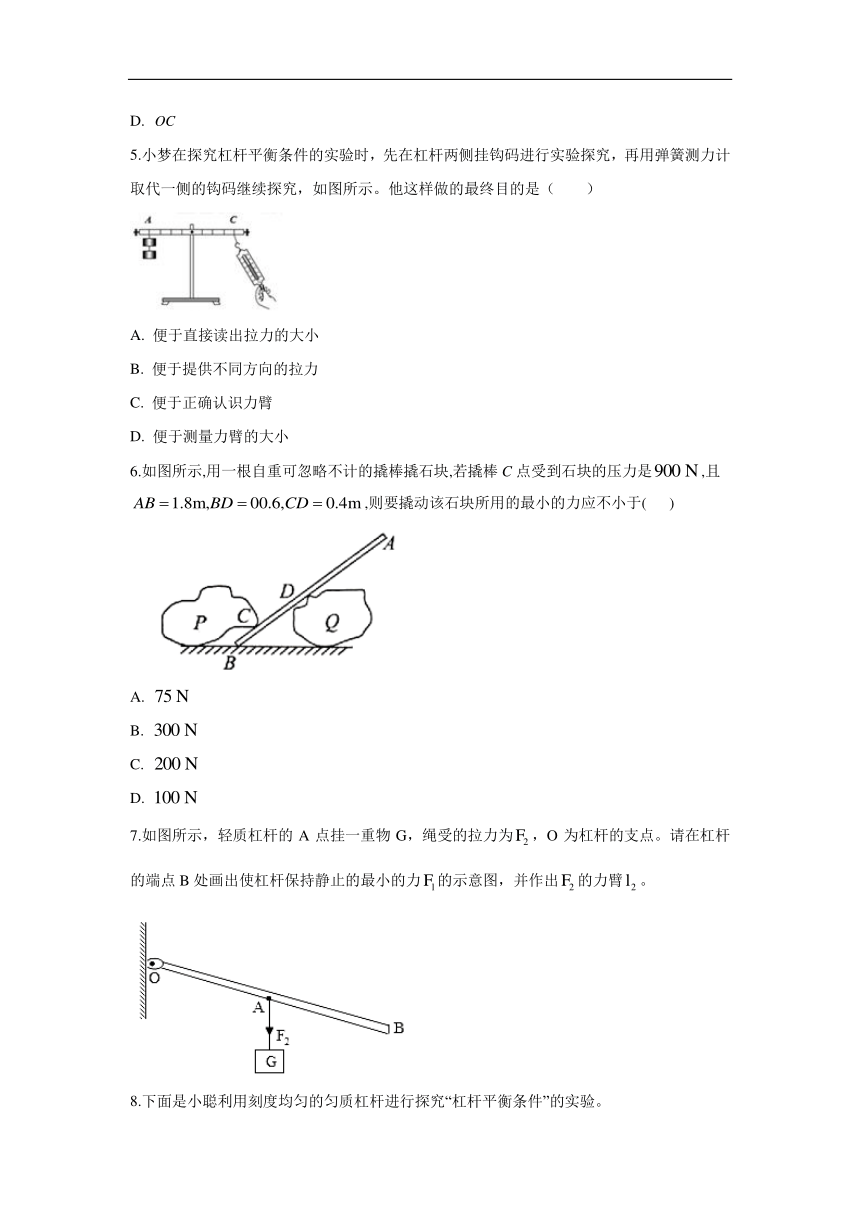

5.小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示。他这样做的最终目的是（ ）
A. 便于直接读出拉力的大小
B. 便于提供不同方向的拉力
C. 便于正确认识力臂
D. 便于测量力臂的大小
6.如图所示,用一根自重可忽略不计的撬棒撬石块,若撬棒C点受到石块的压力是,且,则要撬动该石块所用的最小的力应不小于( )
A.
B.
C.
D.
7.如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力的示意图，并作出的力臂。

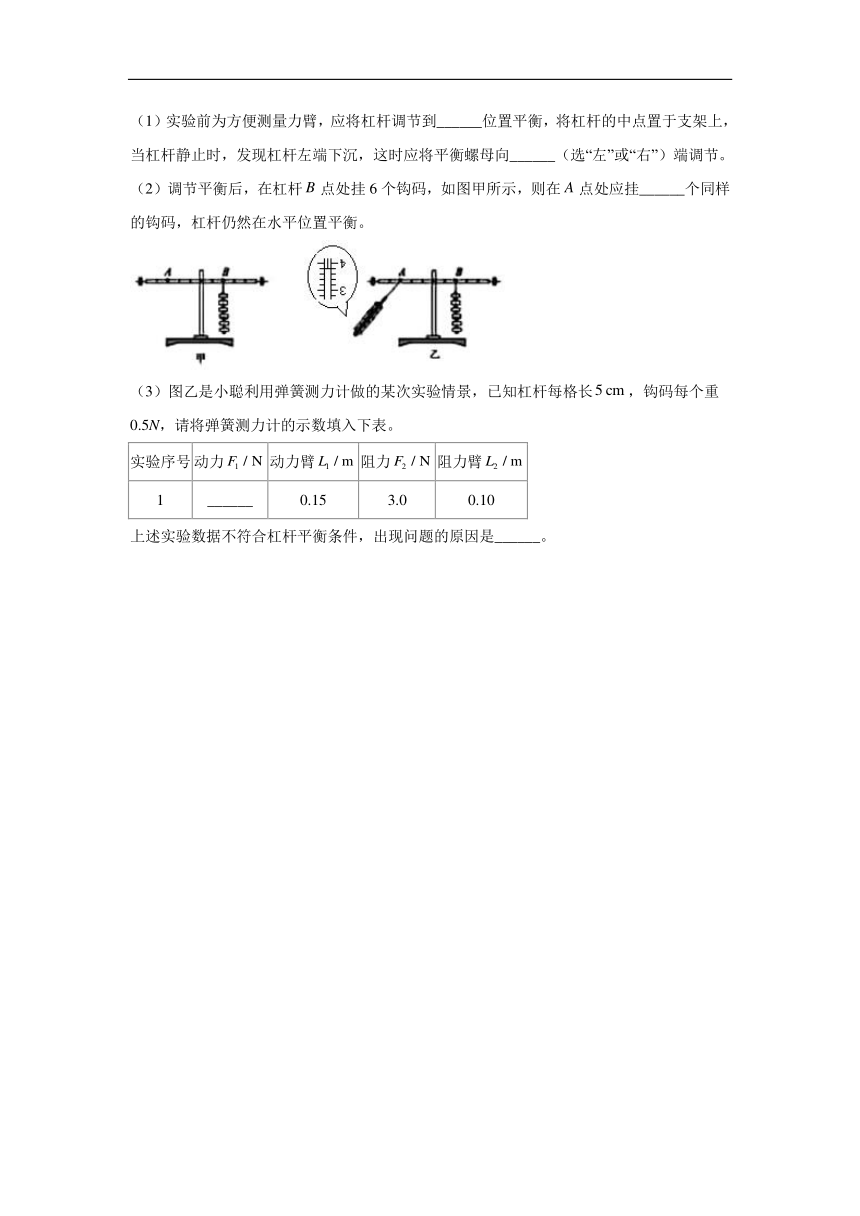

8.下面是小聪利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到______位置平衡，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向______（选“左”或“右”）端调节。
（2）调节平衡后，在杠杆点处挂6个钩码，如图甲所示，则在点处应挂______个同样的钩码，杠杆仍然在水平位置平衡。
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长，钩码每个重0.5N，请将弹簧测力计的示数填入下表。
实验序号 动力 动力臂 阻力 阻力臂
1 ______ 0.15 3.0 0.10
上述实验数据不符合杠杆平衡条件，出现问题的原因是______。
答案以及解析
1.答案：B
解析：ABD．杠杆不在水平位置，而在其他位置静止或匀速转动时，也能称为杠杆平衡，故A、D错误，B正确；
C．杠杆平衡时，支点可以在杠杆中间，也可以在杠杆的两边，故C错误；
2.答案：B
解析：A、盘山公路,实质是斜面,能省力,但费距离,故A错;B、去核器在使用过程中,动力臂小于阻力臂,属于费力杠杆,故B正确;C、扳手在使用过程中,动力臂大于阻力臂,属于省力杠杆,故C错;D、定滑轮实质是等臂杠杆,使用定滑轮不省力,也不费力,能改变力的方向,故D错。故选:B。
3.答案：C
解析：①把鱼逐渐拉出水面的过程中，鱼排开水的体积逐渐减小，根据可知：鱼受到的浮力逐渐减小，而鱼的重力是不变的，由于钓鱼线对鱼施加的拉力等于鱼的重力减去浮力；所以拉力逐渐变大，即感到鱼“变重”；
②钓鱼竿在使用时，动力臂小于阻力臂，是一种费力杠杆；
由此发现可知选项C正确。
4.答案：D
解析：力臂是指从支点到力的作用线的距离。由题图可知，动力F的作用线沿方向，垂直于,则动F的力臂是线段。
5.答案：C
解析：从支点到力的作用线的距离叫力臂，在杠杆两侧挂钩码，由于重力的方向是竖直向下的，力臂在杠杆上可以直接读出，当用弹簧测力计拉，若弹簧测力计如图倾斜时，拉力不再与杠杆垂直，这样力臂会相应变短，根据杠杆的平衡条件，同时力会增大，才能使杠杆仍保持平衡，这样做实验可以加深学生对力臂的正确认识，故选C。
点睛：本题考查了探究杠杆平衡条件的实验，运用杠杆平衡条件进行分析，在实验中应该注意拉力倾斜时力臂会变小。
6.答案：D
解析：①若以D点为支点，则作用在,A点的最小力应垂直杠杆斜向下，此时为动力臂, 为阻力臂，如图甲所示。
②若以B点为支点，则作用在A点的最小力应垂直杠杆斜向上, 此时为动力臂，为阻力臂，如图乙所示。
由图知，所以以B为支点更省力。如乙图，以B为支点，动力臂，阻力臂， 阻力的大小等于撬棒C点受到石块的压力，由杠杆的平衡条件,得，解得，故选D。
7.答案：如解析所示。
解析：由图可知，力作用在B点时，力臂最大，此时力最小，力示意图如图所示；
过支点作力作用线的垂线段，即可做出力臂，如图所示；
8.答案：（1）水平；右
（2）4
（3）3.8；弹簧测力计没有竖直向下拉
解析：（1）实验前为方便测量力臂，应将杠杆调节到水平位置平衡，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，右端偏高，这时应将平衡螺母向右端调节。
（2）如图甲所示，在杠杆B点处挂6个钩码，设在则在A点处应挂n个同样的钩码，杠杆仍然在水平位置平衡；
设每个钩码重为G，每个小格为L，根据杠杆的平衡条件：，故n=4，
即在A点处应挂4个同样的钩码，杠杆仍然在水平位置平衡。
（3）弹簧测力计每一个大格代表1N，每一个小格代表0.2N，示数为3.8N。
弹簧测力计没有竖直向下拉，当弹簧测力计倾斜拉杠杆时，力臂变小，小于动力点到支点的距离，动力臂变小。
