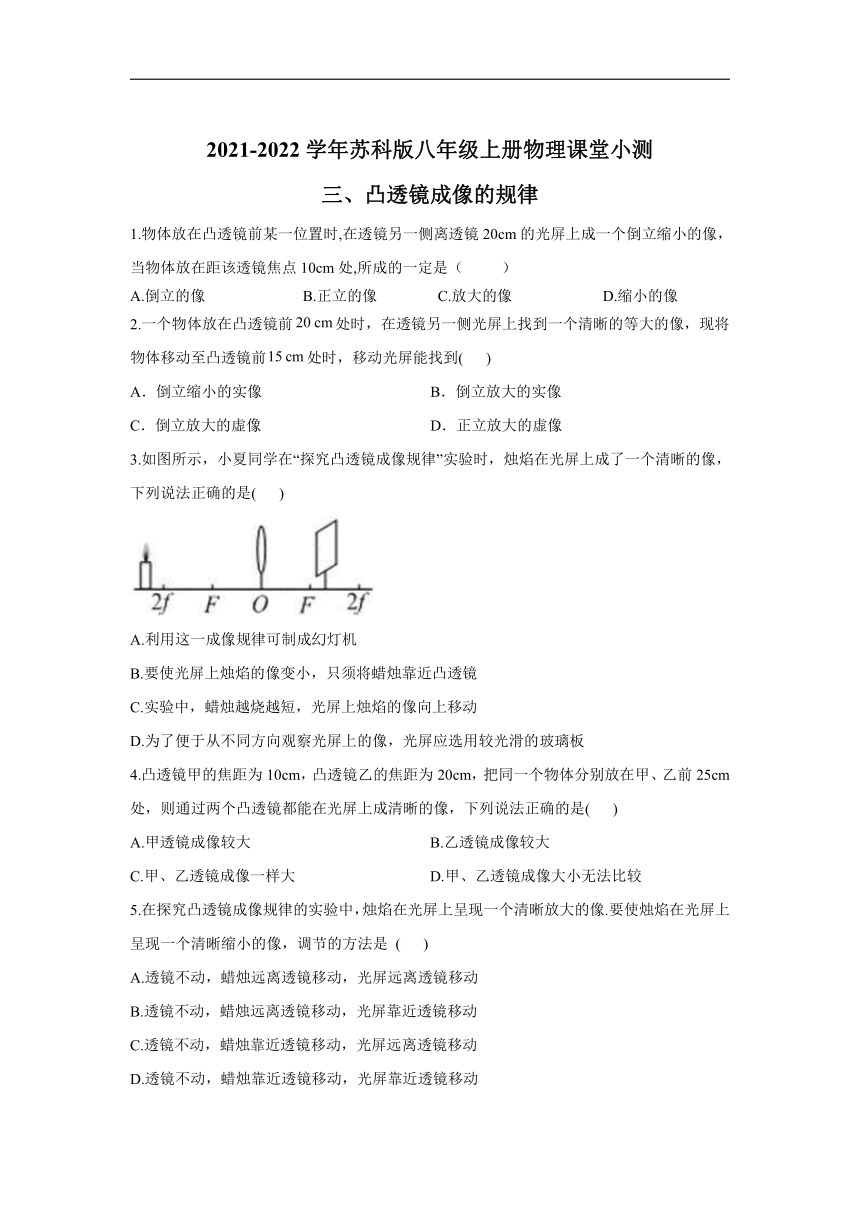

2021-2022学年苏科版八年级上册物理课堂小测
三、凸透镜成像的规律
1.物体放在凸透镜前某一位置时,在透镜另一侧离透镜20cm的光屏上成一个倒立缩小的像，当物体放在距该透镜焦点10cm处,所成的一定是（ ）
A.倒立的像 B.正立的像 C.放大的像 D.缩小的像
2.一个物体放在凸透镜前处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前处时，移动光屏能找到( )
A．倒立缩小的实像 B．倒立放大的实像
C．倒立放大的虚像 D．正立放大的虚像
3.如图所示，小夏同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是( )
A.利用这一成像规律可制成幻灯机
B.要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜
C.实验中，蜡烛越烧越短，光屏上烛焰的像向上移动
D.为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
4.凸透镜甲的焦距为10cm，凸透镜乙的焦距为20cm，把同一个物体分别放在甲、乙前25cm处，则通过两个凸透镜都能在光屏上成清晰的像，下列说法正确的是( )
A.甲透镜成像较大 B.乙透镜成像较大
C.甲、乙透镜成像一样大 D.甲、乙透镜成像大小无法比较
5.在探究凸透镜成像规律的实验中，烛焰在光屏上呈现一个清晰放大的像.要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是 ( )
A.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
B.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动
C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动
D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动

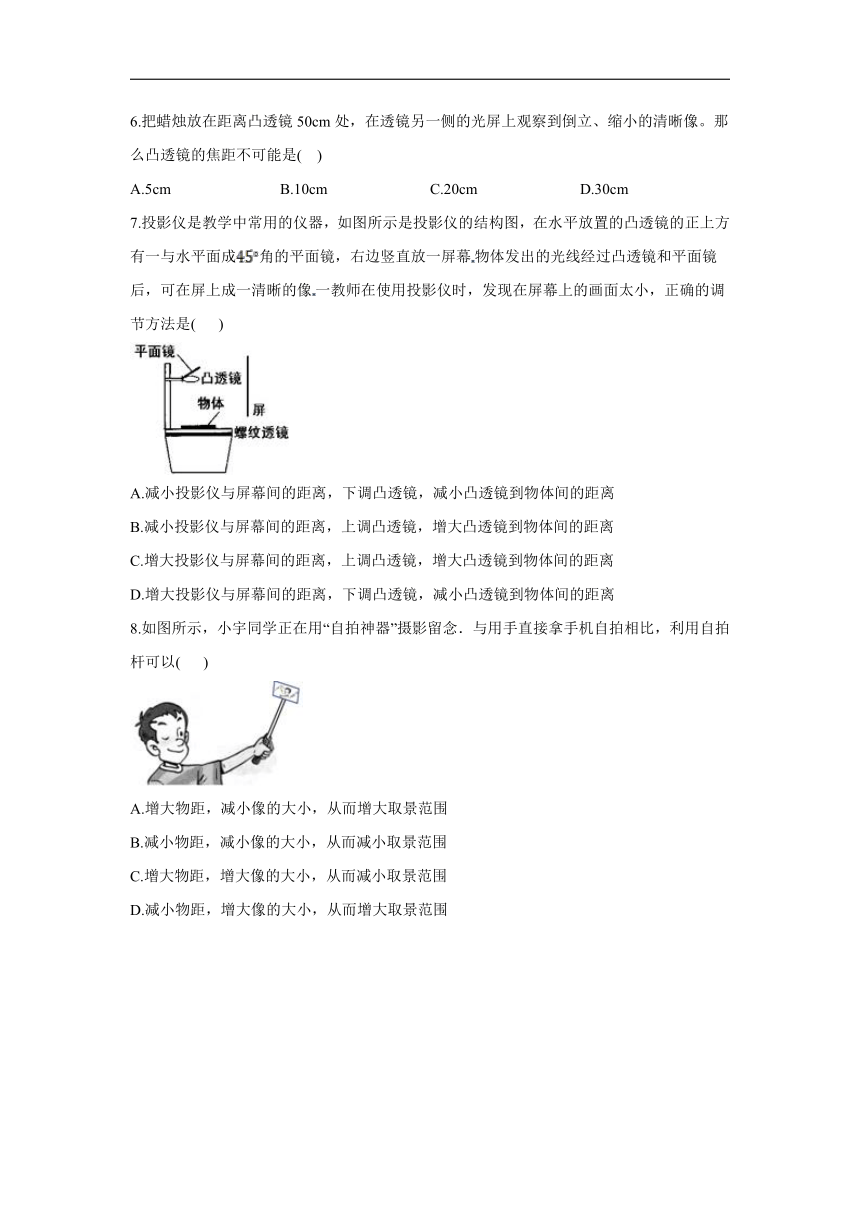

6.把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像。那么凸透镜的焦距不可能是( )
A.5cm B.10cm C.20cm D.30cm
7.投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成角的平面镜，右边竖直放一屏幕物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是( )
A.减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B.减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C.增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
D.增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
8.如图所示，小宇同学正在用“自拍神器”摄影留念．与用手直接拿手机自拍相比，利用自拍杆可以( )
A.增大物距，减小像的大小，从而增大取景范围
B.减小物距，减小像的大小，从而减小取景范围
C.增大物距，增大像的大小，从而减小取景范围
D.减小物距，增大像的大小，从而增大取景范围
答案以及解析
1.答案：B
解析：透镜的另一侧说明物体和像分居透镜两侧，成倒立的实像；像在20cm处是倒立缩小的，说明像在一倍焦距和二倍焦距之间，即，可以得出，根据透镜成像规律和特点，当物距小于10cm时，即一倍焦距之内的时候，在同侧成正立放大的虚像，故选择B。
2.答案：B
解析：距离凸透镜的光屏上得到一个清晰的与物体等大的像，所以，则。
现将物体移动至凸透镜前处时，即物体处于1倍焦距和2倍焦距之间，所以此时成倒立放大的实像。
故选：B。
3.答案：C
解析：A.图示中的物距大于像距，此时所成的像是倒立缩小的实像，应用是照相机，故A错；
B.要使像变小，就要增大物距，同时缩小像距，故B错；
C.当蜡烛变短时，像会向上移动，故C正确；
D.光屏应选用表面粗糙的白铁板，可以发生漫反射，使不同方向的人都能看到像，故D错.
4.答案：B
解析：物体到透镜的距离为25cm，放在甲凸透镜前：，成倒立缩小的实像；放在乙凸透镜前：，成倒立放大的实像，所以乙透镜成像较大。
故选B。
5.答案：B
解析：根据凸透镜成像的规律，物近像远像变大，物远像近像变小.所以要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是透镜不动，蜡烛远离透镜移动，同时光屏靠近透镜移动，故选B。
6.答案：D
解析：把蜡烛放在距离凸透镜50cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则，即，解得，故D错误。
7.答案：D
解析：根据凸透镜的成像规律，要使像变大，则应减小物距，增大像距。
投影仪使用时投影仪与屏幕间的距离为像距，凸透镜到物体间的距离为物距，所以应增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离，故D符合题意。
选D。
8.答案：A
解析：试题分析：根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果，故应选A。
