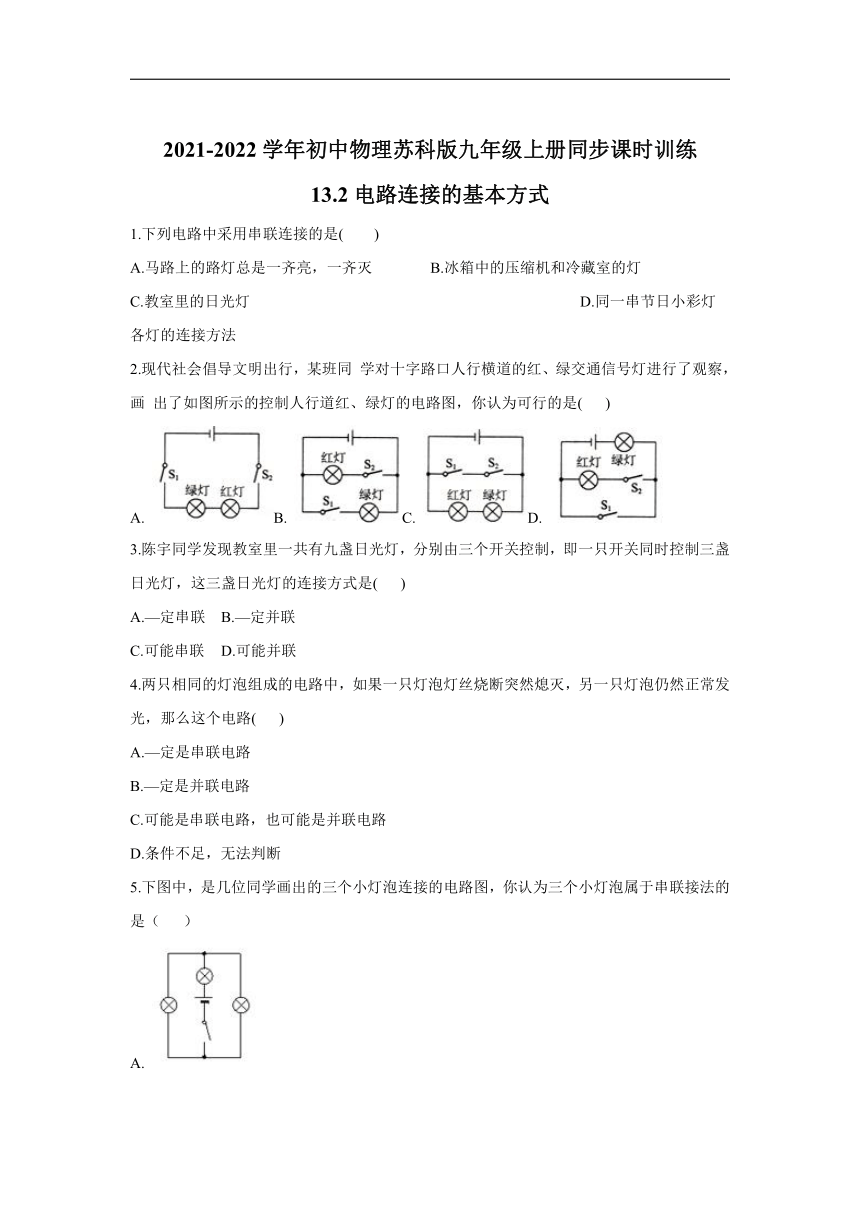

2021-2022学年初中物理苏科版九年级上册同步课时训练13.2电路连接的基本方式（含解析）

2021-2022学年初中物理苏科版九年级上册同步课时训练
13.2电路连接的基本方式
1.下列电路中采用串联连接的是(　　)
A.马路上的路灯总是一齐亮，一齐灭 B.冰箱中的压缩机和冷藏室的灯
C.教室里的日光灯 D.同一串节日小彩灯各灯的连接方法
2.现代社会倡导文明出行，某班同 学对十字路口人行横道的红、绿交通信号灯进行了观察，画 出了如图所示的控制人行道红、绿灯的电路图，你认为可行的是( )
A. B. C. D.
3.陈宇同学发现教室里一共有九盏日光灯，分别由三个开关控制，即一只开关同时控制三盏日光灯，这三盏日光灯的连接方式是( )
A.—定串联 B.—定并联
C.可能串联 D.可能并联
4.两只相同的灯泡组成的电路中，如果一只灯泡灯丝烧断突然熄灭，另一只灯泡仍然正常发光，那么这个电路( )
A.—定是串联电路
B.—定是并联电路
C.可能是串联电路，也可能是并联电路
D.条件不足，无法判断

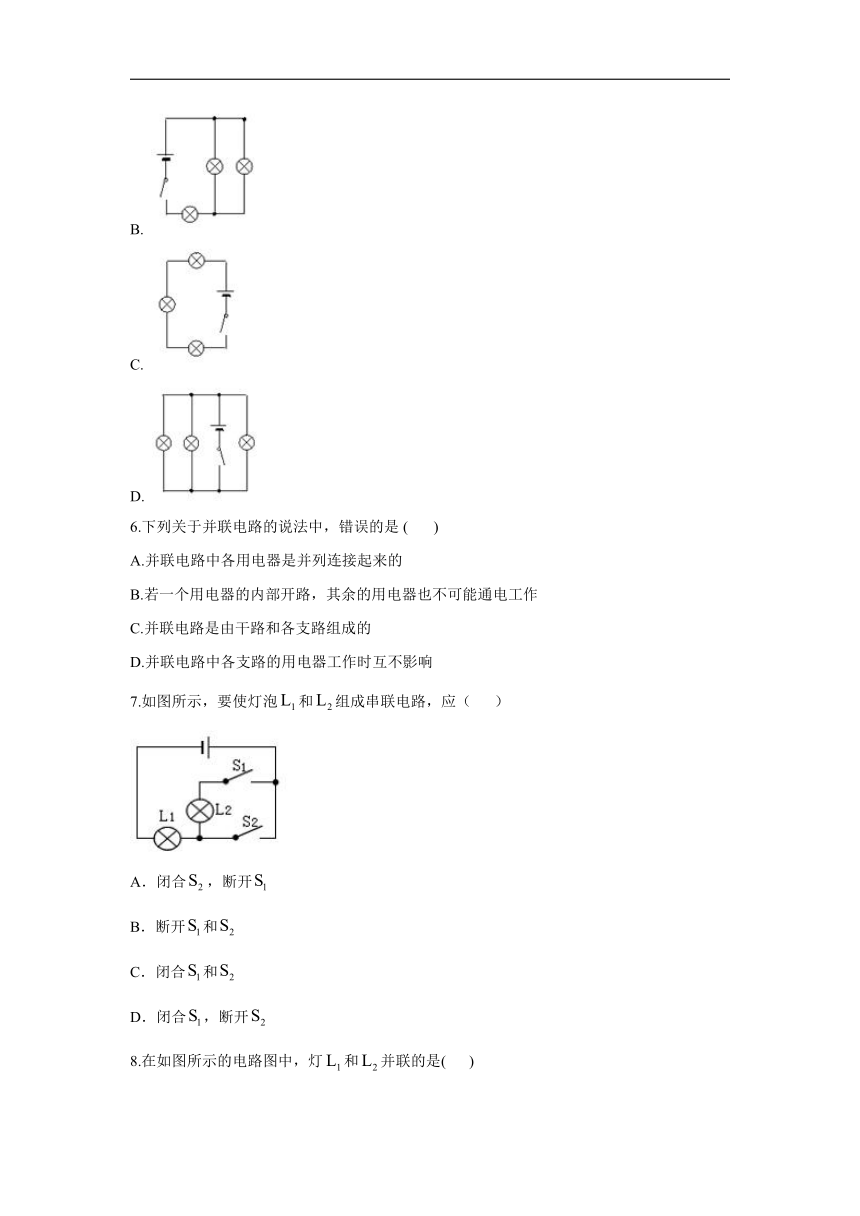

5.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（ ）
A.
B.
C.
D.
6.下列关于并联电路的说法中，错误的是 ( )
A.并联电路中各用电器是并列连接起来的
B.若一个用电器的内部开路，其余的用电器也不可能通电工作
C.并联电路是由干路和各支路组成的
D.并联电路中各支路的用电器工作时互不影响
7.如图所示，要使灯泡和组成串联电路，应（ ）
A．闭合，断开
B．断开和
C．闭合和
D．闭合，断开
8.在如图所示的电路图中，灯和并联的是( )
A.甲、乙 B.乙、丙 C.丙、丁 D.甲、丙
9.如图所示的电路中，若同时闭合开关和、断开，电阻与是________的；若只闭合开关，电阻和是________的.（均选填“串联”或“并联”）
10.长江路上有很多路灯，一般情况下一个开关能同时控制几十只路灯，天黑时合上这个开关，这些路灯总是傍晚同时亮、早上同时熄灭， 它们之间的连接方式是 联，你的判断依据是 。
11.如图所示，闭合开关，灯泡与的连接方式是 (填“串”或“并”）联；断开开关，会发生的现象是_____.
12.如图所示，当开关闭合时会发生 现象，若要两灯串联，应去掉导线_____;若要两灯并联，应将导线_____改接到b接线柱。
答案以及解析
1.答案：D
解析：家庭电路以及为了照明的电路都是并联电路，所以路灯、冰箱中的压缩机和冷藏室的灯都是并联电路；节日里装饰的小彩灯是串联连接.家庭电路和照明电路为并联电路，故A B C选项错误，小彩灯为串联电路，故D选项正确；故选D
2.答案：B
解析：题图A两开关均闭合时，红、绿交通信号灯同时发光，只闭合一个开关均不发光,A错误。题图B只闭合开关时绿灯亮，只闭合开关时红灯亮,两灯独立工作，互不影响，B正确。 题图C两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红、绿交通信号灯同时发光,C错误。题图D只闭合开关时，两灯泡都发光，只闭合时绿灯亮,D错误。
3.答案：B
解析：一只开关同时控制三盏日光灯，若摘掉其中任意一个灯管，另外两盏灯仍正常发光，可知这三盏日光灯是互不影响的，所以它们之间一定是并联的。故选B。
4.答案：B
解析：因为一只灯泡灯丝烧断突然熄灭时，另一只灯泡仍然正常发光，说明两灯互不影响，因此一定是并联的，选项B符合题意。
5.答案：C
解析：串联是用电器首尾相连接入电路，并联是用电器首首相连，尾尾相连后接入电路，A属于混联电路，用电器既有并联部分也有串联部分；B属于混联；C符合串联定义，故是串联电路；D三盏灯并列的接入电路，属于并联电路；答案选C。
6.答案：B
解析：各用电器并列连接起来的电路叫并联电路,A正确；并联电路中各支路的用电器可以单独工作，并且互不影响，B错误，D正确;并联电路是由干路和各支路组成的，C正确。
7.答案：D
解析：当闭合，断开时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的．故选D．
8.答案：B
解析：甲图中各元件依次连接，电流只有一条路径,为串联电路;乙图中两灯泡并列连接，电流有两条路径，为并联电路;丙图中两灯泡并列连接，电流有两条路径，为并联电路；丁图中各 元件依次连接，电流只有一条路径，为串联电路，故选B。
9.答案：并联；串联
解析：若同时闭合开关和、断开，则电流只有两条路径：正极负极，正极负极，故并联．若只闭合开关，电流只有一条路径：正极负极，因此串联；
故答案为：并联；串联．
10.答案：并 一只损坏，其余的仍能工作，它们之间互不影响
解析：由题意及常识可知，路灯总是同时亮、同时熄灭，但如果 —只损坏，其他的仍能工作，它们之间互不影响，因此其连接方 式是并联。
11.答案：并;灯泡亮不亮
解析：根据实物图可知，闭合开关后,电流从电源正极开始分支，分别经过两个灯泡回到电源负极，因此两灯泡并联连接;断开开关后，支路处于断开状态，电路为的简单电路,即灯泡亮, 不亮。
12.答案：电源短路；3 ；2或5
解析：开关闭合后，电流从电源正极出发，经导线1、2、3、5直接回到电源的负极，即不经过用电器，因此开关闭合后电路发生电源短路现象；若要求两灯串联，即该电路中只有一条电流的路径，且两灯泡均在该路径上，应去掉导线3;若要求两灯并联，即两灯泡各自有一条路径，应将导线2或5改接到b接线柱。
