6.2 透镜

(共27张PPT)
第二节 透镜
第六章 光的折射
凸透镜：中间厚边缘薄的透镜
叫凸透镜
凹透镜：中间薄边缘厚的透镜
叫凹透镜
透镜的分类
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A 、C、D
B 、E 、F

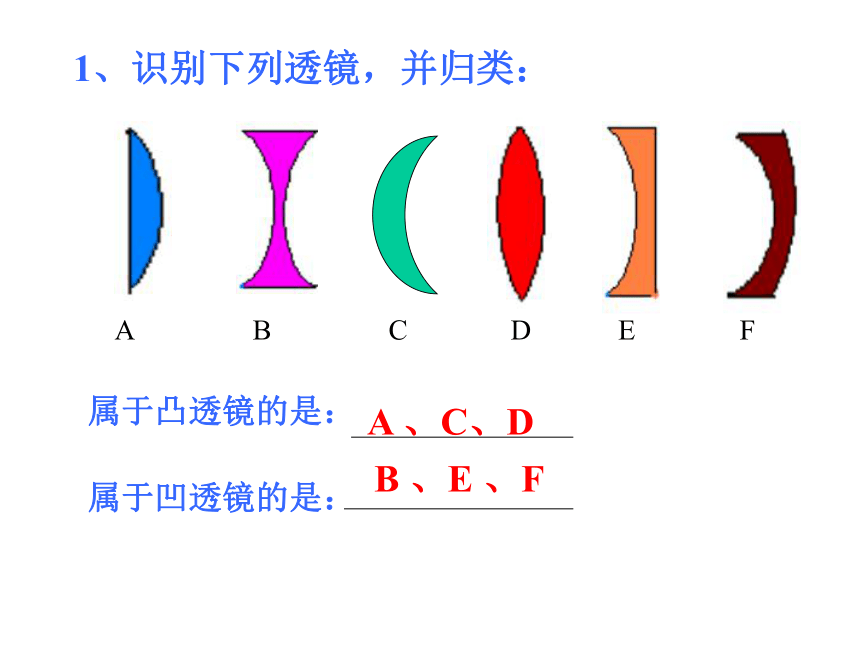

1、识别下列透镜，并归类：
凸透镜的画法
C
C
主光轴
光心

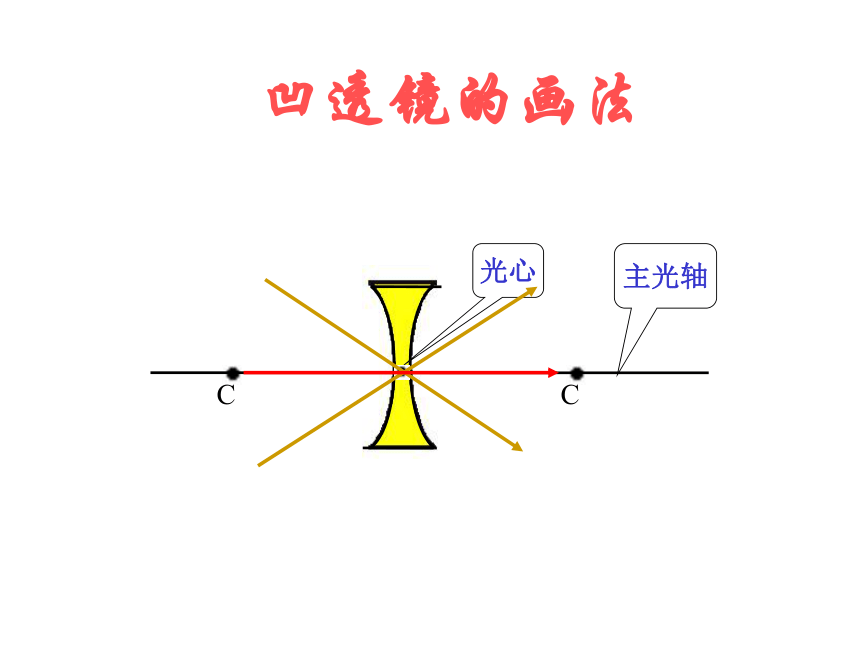

凹透镜的画法
C
C
主光轴
光心
凸透镜
凹透镜

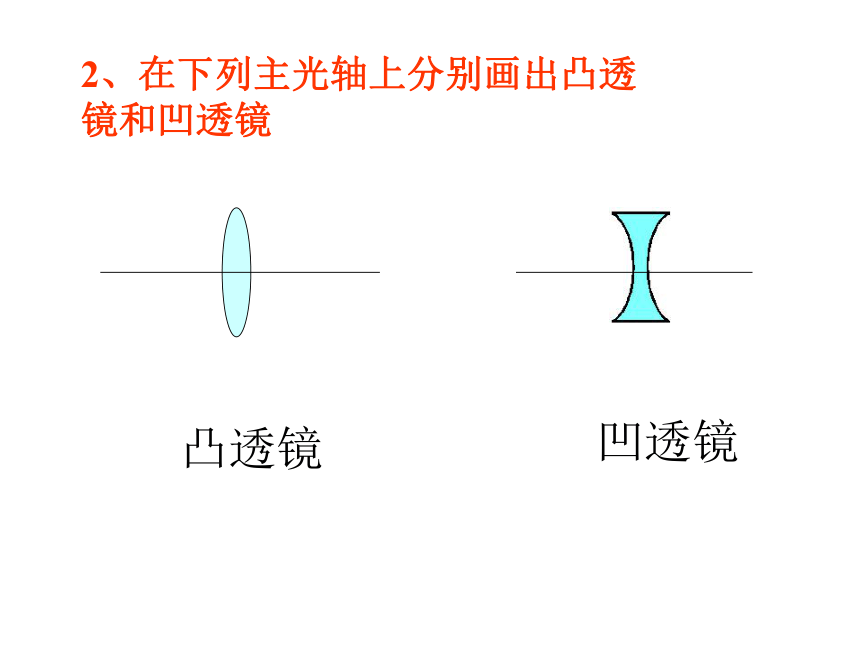

2、在下列主光轴上分别画出凸透镜和凹透镜

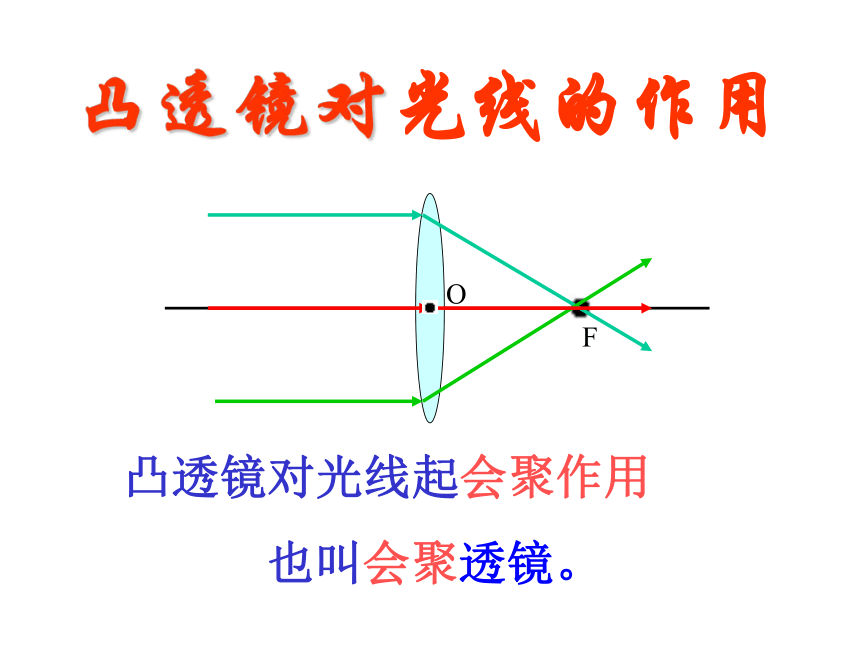

凸透镜对光线的作用
凸透镜对光线起会聚作用
也叫会聚透镜。
O
F
O
F
F

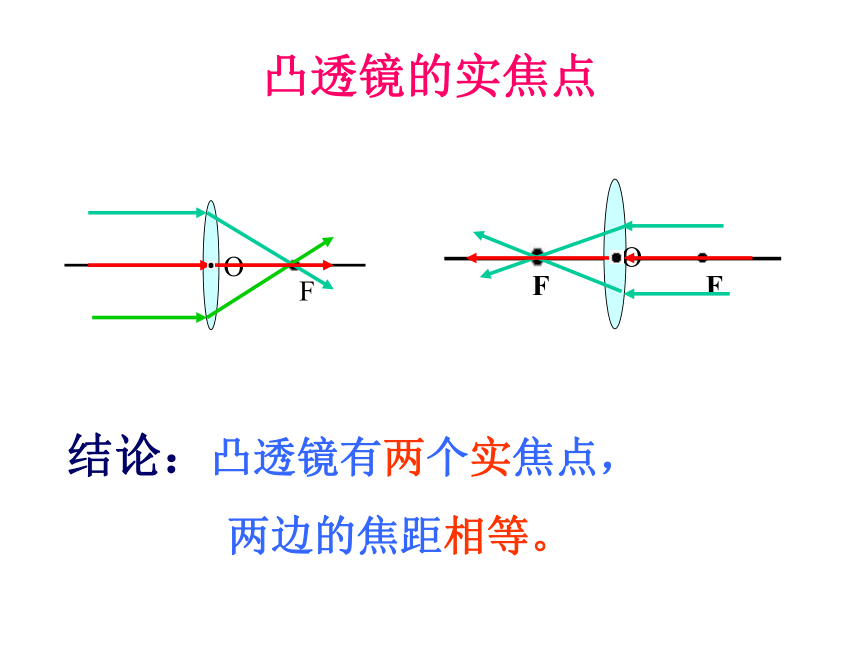

结论：凸透镜有两个实焦点，
两边的焦距相等。
凸透镜的实焦点
O
F

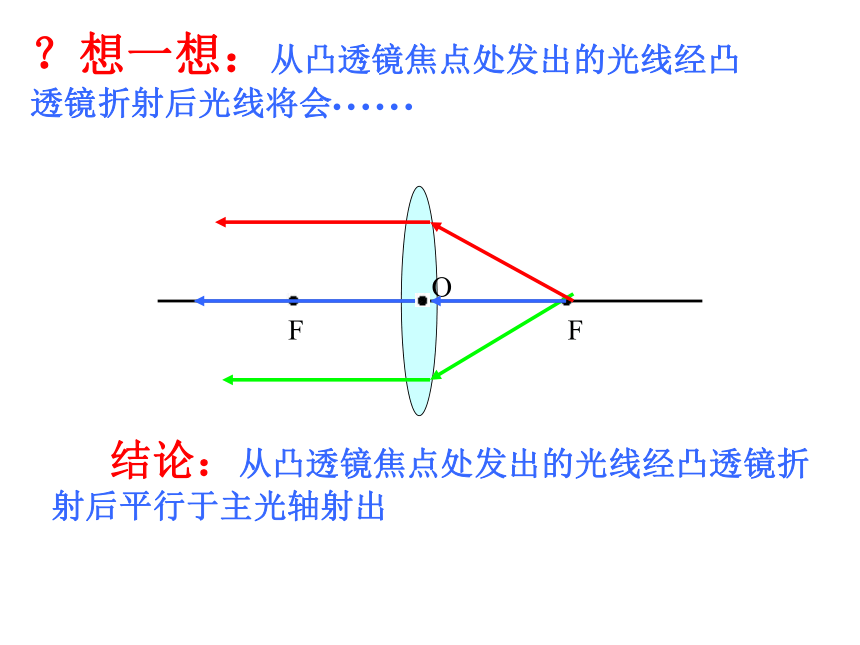

结论：从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出
O
F
F
？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会
F
F
F
F
3、完成下列光路图。
F
F
F
F
凹透镜对光线的作用
F
结论：平行于主光轴的光线经凹透镜后变得发散，因此凹透镜也叫发散透镜
F
F
F
4、完成下列光路图
F
5、在下列虚线处填上适当的透镜
F
F
F
F
三棱镜对光线的作用
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
F
凸透镜是三棱镜的组合
F
凹透镜是三棱镜的组合
一、分类：
小 结
二、概念：1、主光轴 2、光心
3、焦 点 4、焦距
三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜
2、凹透镜对光线起
发散作用，也叫发散透镜
凸透镜和凹透镜
F
F
F
O
F
凸透镜在日常生活中的应用
放大镜上的凸透镜
显微镜上的透镜
望远镜上的透镜
透镜在日常生活中的应用
透镜在日常生活中的应用
数码摄像机上的透镜
透镜在日常生活中的应用
电子彩色复印机上的透镜
透镜在日常生活中的应用
眼镜片上的透镜
透镜在日常生活中的应用
望远镜上的透镜
凸透镜在日常生活中的应用
电子（视频）照相机的透镜
凸透镜在日常生活中的应用
台式电子彩色摄影机上的透镜
凸透镜在日常生活中的应用
公元前2世纪，古人用冰凸透镜向日取火
透镜在日常生活中的应用
照相机上的凸透镜
