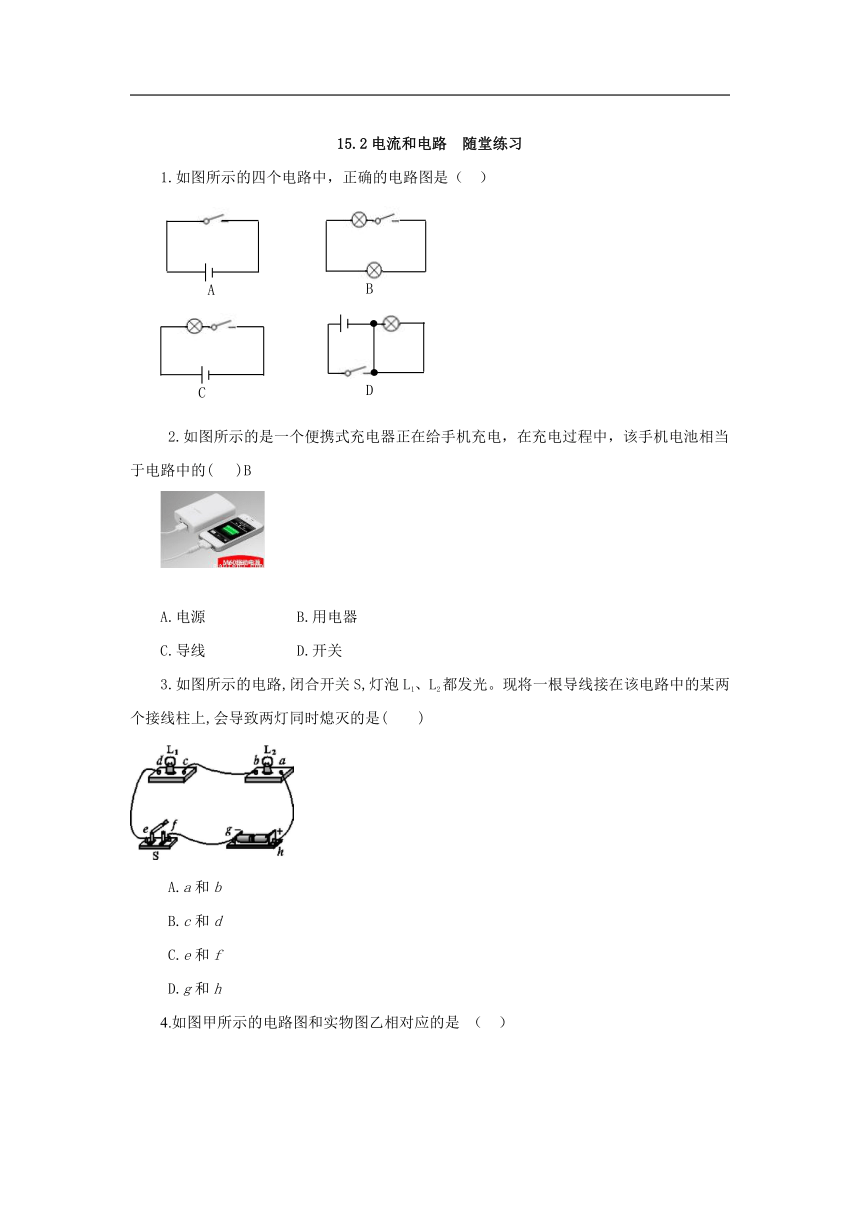

15.2电流和电路 随堂练习
1.如图所示的四个电路中,正确的电路图是( )
2.如图所示的是一个便携式充电器正在给手机充电,在充电过程中,该手机电池相当于电路中的( )B
A.电源 B.用电器
C.导线 D.开关
3.如图所示的电路,闭合开关S,灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是(  )
A.a和b
B.c和d
C.e和f
D.g和h
4.如图甲所示的电路图和实物图乙相对应的是 ( )

5.某用电常识书中列出了白炽灯的常见故障与检修方法,如下表所述,造成此“灯泡不亮”故障的共同原因是电路中出现了(  )
故障现象 可能原因 检修方法
灯泡 不亮 1.灯泡的灯丝断了      换新灯泡
2.灯头内的电线断了     换新线并接好
3.灯头、开关等处的接线松动,接触不良 检查加固
A.短路   B.通路
C.断路   D.支路
6.关于电流的成因,下列说法正确的是( )
A.只有电子的定向移动才能形成电流
B.只有正电荷的定向移动才能形成电流
C.只有正、负电荷同时定向移动才能形成电流
D.金属导体中的电流是电子定向移动形成的
7.电荷的 形成电流, 定向移动的方向为电流方向。
8.金属导体中定向移动形成电流的是 ;在酸碱盐的水溶液里,定向移动形成电流的是 。
9.在电路里,电源 电能,用电器 电能,导线的作用是 电能。
10.如图所示,当开关S1、S2断开时,电路是    ;当S1闭合、S2断开时,电路是    ;当S1、S2都闭合时,电路是    。(均选填“通路”“断路”或“短路”)?
11.请将如图所示的元件连接成电路,使两灯并联,开关同时控制两灯,要求最多只能用五根导线。
答案:
1.C 2.B 3.D 4.D 5.C 6.D 7.定向移动 正电荷 8.自由电子 正或负离子 9.提供 消耗输送 10断路 通路 短路
11. 如图所示
