18.3 测量小灯泡的电功率（同步）-初中物理人教版九年级全一册（含答案）

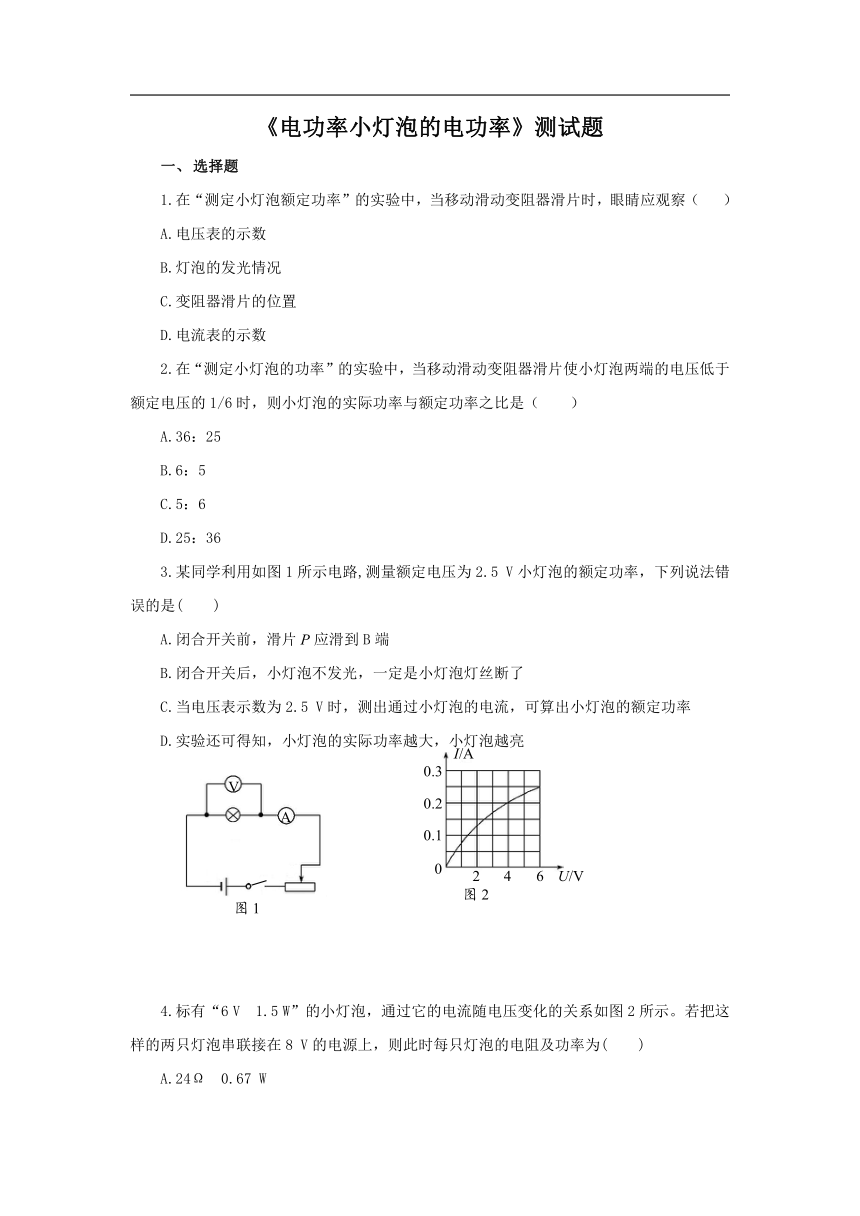

《电功率小灯泡的电功率》测试题
选择题
1.在“测定小灯泡额定功率”的实验中，当移动滑动变阻器滑片时，眼睛应观察（ ）
A.电压表的示数
B.灯泡的发光情况
C.变阻器滑片的位置
D.电流表的示数
2.在“测定小灯泡的功率”的实验中，当移动滑动变阻器滑片使小灯泡两端的电压低于额定电压的1/6时，则小灯泡的实际功率与额定功率之比是（　　）
A.36：25
B.6：5
C.5：6
D.25：36
3.某同学利用如图1所示电路,测量额定电压为2.5 V小灯泡的额定功率，下列说法错误的是(　　)
A.闭合开关前，滑片P应滑到B端
B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C.当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D.实验还可得知，小灯泡的实际功率越大，小灯泡越亮
4.标有“6 V　1.5 W”的小灯泡，通过它的电流随电压变化的关系如图2所示。若把这样的两只灯泡串联接在8 V的电源上，则此时每只灯泡的电阻及功率为(　　)
A.24Ω　0.67 W　
B.24Ω　0.8 W
C.20Ω　0.8 W
D.20Ω　0.96 W

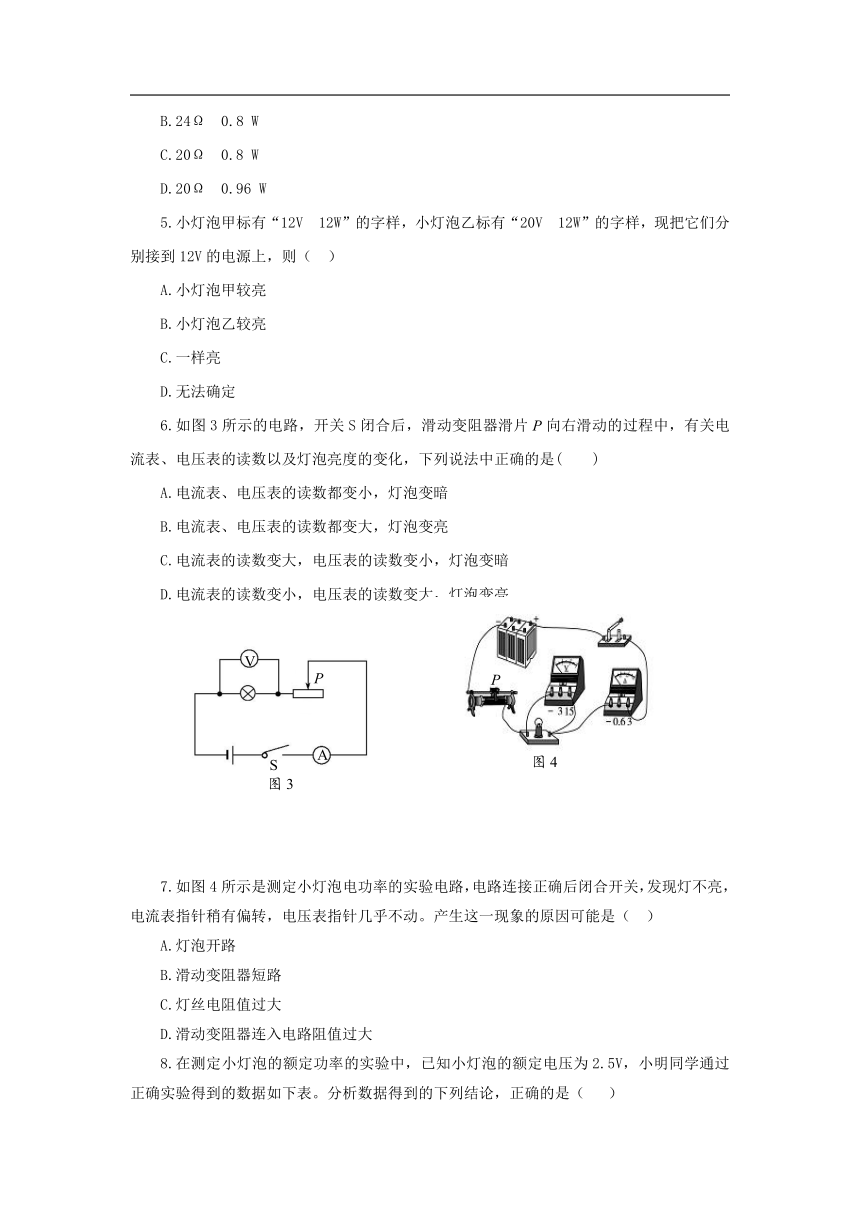

5.小灯泡甲标有“12V 12W”的字样，小灯泡乙标有“20V 12W”的字样，现把它们分别接到12V的电源上，则（ ）
A.小灯泡甲较亮
B.小灯泡乙较亮
C.一样亮
D.无法确定
6.如图3所示的电路，开关S闭合后，滑动变阻器滑片P向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是(　　)
A.电流表、电压表的读数都变小，灯泡变暗
B.电流表、电压表的读数都变大，灯泡变亮
C.电流表的读数变大，电压表的读数变小，灯泡变暗
D.电流表的读数变小，电压表的读数变大，灯泡变亮
7.如图4所示是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动。产生这一现象的原因可能是（　）
A.灯泡开路
B.滑动变阻器短路
C.灯丝电阻值过大
D.滑动变阻器连入电路阻值过大

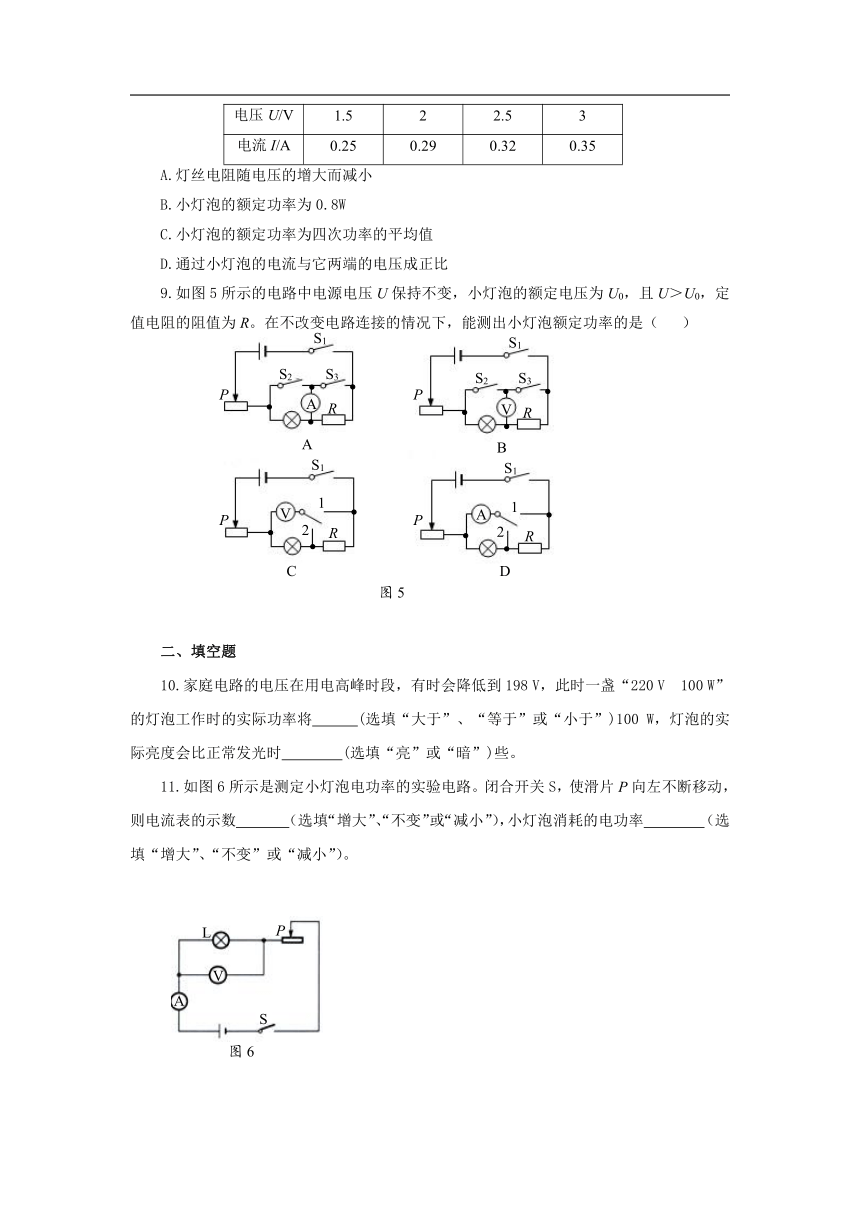

8.在测定小灯泡的额定功率的实验中，已知小灯泡的额定电压为2.5V，小明同学通过正确实验得到的数据如下表。分析数据得到的下列结论，正确的是（ ）
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
9.如图5所示的电路中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R。在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
二、填空题
10.家庭电路的电压在用电高峰时段，有时会降低到198 V，此时一盏“220 V　100 W”的灯泡工作时的实际功率将　　　(选填“大于”、“等于”或“小于”)100 W，灯泡的实际亮度会比正常发光时　　　　(选填“亮”或“暗”)些。
11.如图6所示是测定小灯泡电功率的实验电路。闭合开关S，使滑片P向左不断移动，则电流表的示数 （选填“增大”、“不变”或“减小”），小灯泡消耗的电功率 （选填“增大”、“不变”或“减小”）。
12.小芳家的电能表上标有“3200imp/kW·h”，她仅让一台电热水器工作，4 min内电能表的指示灯闪烁了320次，则该电热水器的实际功率是 W。
13.在做“测定小灯泡电功率”的实验时，已知小灯泡的额定电压为2.5V，电源为两节干电池，其余器材均完好。小明同学在连接电路时，将最后一根导线接好后，就看到灯泡发光，而且很亮，同时电压表指针偏转角度较小。你认为他在连接电路时可能存在的错误或不妥之处是：
（1） ；
（2） ；
（3） 。
14.甲、乙两同学分别做“测定小灯泡电功率”的实验，除了小灯泡外，他们所使用的器材规格均相同，小灯泡的额定电压可能是“2.2V”、“2.5V”或“3.8V”，小灯泡的功率相差不大。甲同学正确连接好电路，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时，小灯闪亮一下，后熄灭，并记录了第3组数据，如下表所示。则他们所用电源的电压为______V，甲同学所用小灯泡的额定功率为______W。当乙同学所选用的小灯正常发光时，电压表的示数如图7所示，而滑片恰好在滑动变阻器的中点上，乙同学所选用小灯正常发光时的电流为______安。
实验序号 电压表示数U/V 电流表示数I/A 小灯泡亮暗程度
1 1.3 0.16 暗
2 2.5 0.26 正常发光
3 4.5 0 不发光
三、实验探究题
15.小明同学设计了如图8所示的电路，测量某个小灯泡的额定功率， 这个小灯泡正常工作的电流为I1。请完成实验步骤（已知电源电压为U）。
（1）只闭合开关S1，移动滑动变阻器R2的滑片，使流表示数为 ；
（2）只闭合开关S2，保持滑动变阻器R2的滑片位置不变， ，使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；
（3）则小灯泡的额定功率表达式为P额= 。
16.在“测量小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V，小灯泡电阻约为10Ω。
（1）请你用笔画线代替导线，将图9中的实验电路连接完整（要求滑片向左移动时灯泡变暗）。
（2）小明同学连接好最后一根导线后，闭合开关，他发现无论怎样移动滑片，灯泡都很暗，且两表示数不变，出现上述故障的原因可能是：① ；② 。
（3）故障排除后，小明同学闭合开关，移动滑动变阻器的滑片到某点，电压表的示数如10所示，为 V。若他想测量小灯泡的额定功率，应将图甲中的滑片向 （选填“左”或“右”）端移动，使电压表示数为2.5V。
（4）他又移动滑片，记下了几组对应的电压表和电流表的示数，并绘制成图11所示的I﹣U图象，根据图象信息可以计算出小灯泡的额定功率是 W。
（5）他利用已测出的几组数据求出了小灯泡的电阻，发现小灯泡的电阻值是变化的，产生这一现象的原因是 。
（6）在该实验后把小灯泡换成一个定值电阻，还可探究 （选填“A”或“B”）的关系。
A.电流与电阻
B.电流与电压
参考答案
一、选择题
1.A 2.D 3.B 4.C 5.A 6.A 7.D 8.B 9.C
二、填空题
10.小于；暗
11.增大；增大
12.1500
13.（1）在连接电路时没有将开关断开
（2）滑动变阻器连入电路的电阻没有调到最大
（3）电压表选择了大量程（其他答案合理也可）
14.4.5；0.65；0.22
三、实验探究题
15.（1）I1
（2）调节滑动变阻器R1的滑片
（3）U I12 /I2
16.（1）如图12所示；
（2）电源电压太小；滑动变阻器同时接下面两个接线柱
（3）2；左
（4）0.75
（5）灯泡电阻受温度影响，随温度的升高而增大
（6）B
