18.3测量小灯泡的电功率 随堂练习（同步）-初中物理人教版九年级全一册（含答案）

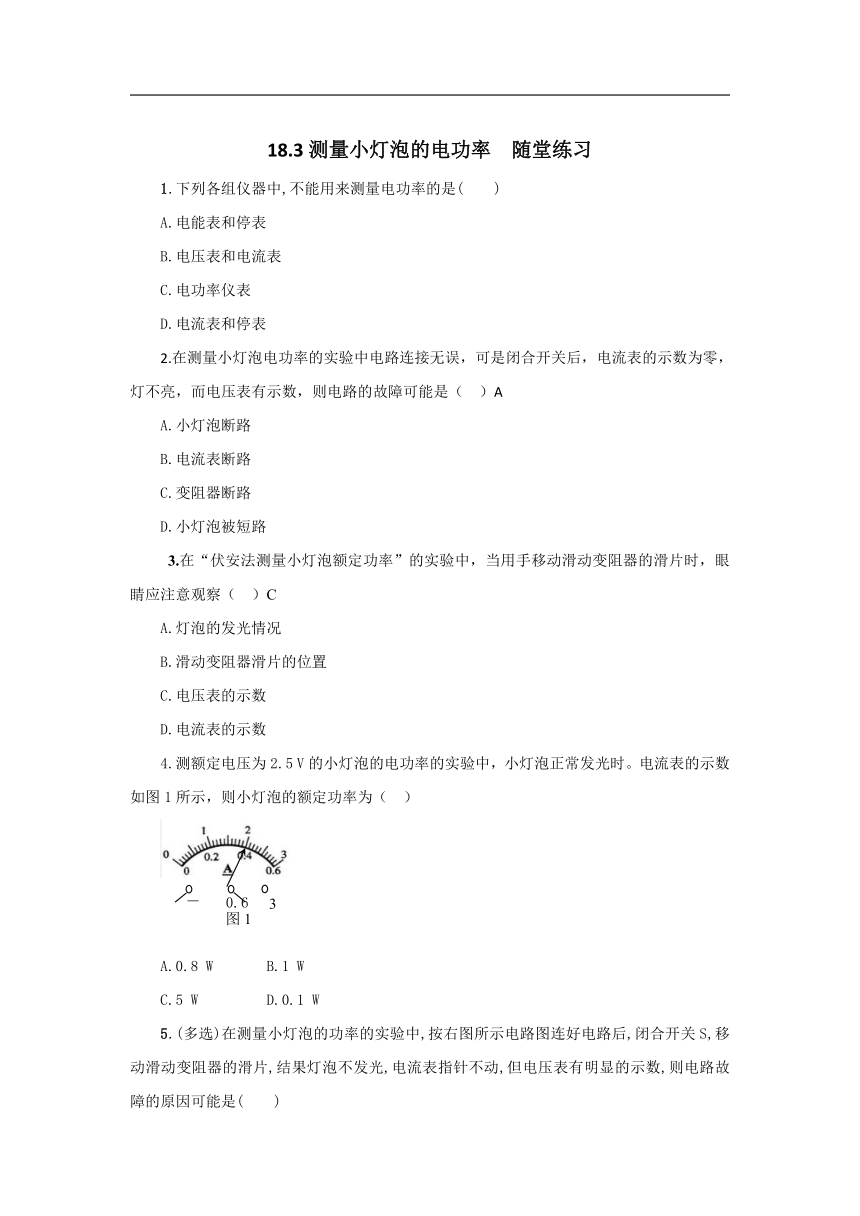

18.3测量小灯泡的电功率 随堂练习
1.下列各组仪器中,不能用来测量电功率的是(　　)
A.电能表和停表
B.电压表和电流表
C.电功率仪表
D.电流表和停表
2.在测量小灯泡电功率的实验中电路连接无误，可是闭合开关后，电流表的示数为零，灯不亮，而电压表有示数，则电路的故障可能是（ ）A
A.小灯泡断路
B.电流表断路
C.变阻器断路
D.小灯泡被短路
3.在“伏安法测量小灯泡额定功率”的实验中，当用手移动滑动变阻器的滑片时，眼睛应注意观察（ ）C
A.灯泡的发光情况
B.滑动变阻器滑片的位置
C.电压表的示数
D.电流表的示数
4.测额定电压为2.5 V的小灯泡的电功率的实验中，小灯泡正常发光时。电流表的示数如图1所示，则小灯泡的额定功率为（ ）
A.0.8 W B.1 W
C.5 W D.0.1 W

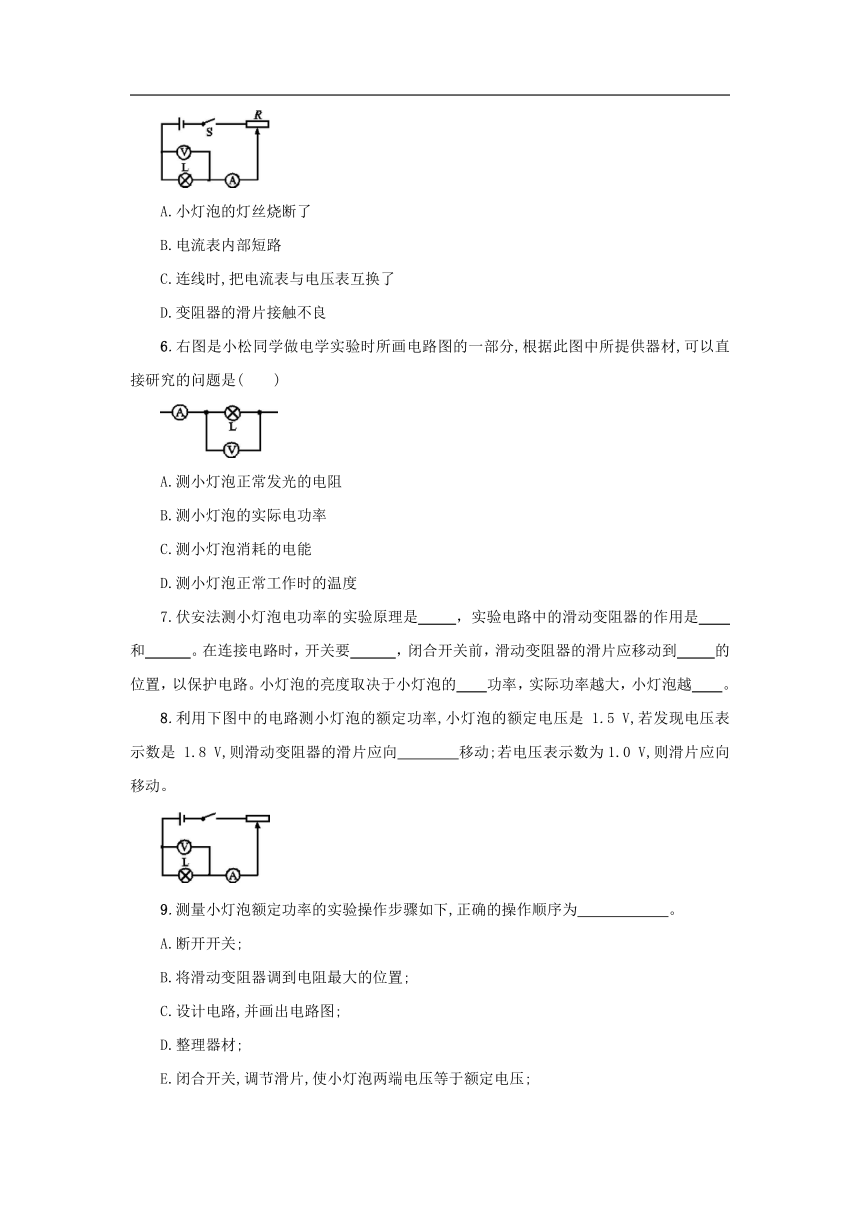

5.(多选)在测量小灯泡的功率的实验中,按右图所示电路图连好电路后,闭合开关S,移动滑动变阻器的滑片,结果灯泡不发光,电流表指针不动,但电压表有明显的示数,则电路故障的原因可能是(　　)
A.小灯泡的灯丝烧断了
B.电流表内部短路
C.连线时,把电流表与电压表互换了
D.变阻器的滑片接触不良
6.右图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是(　　)
A.测小灯泡正常发光的电阻
B.测小灯泡的实际电功率
C.测小灯泡消耗的电能
D.测小灯泡正常工作时的温度
7.伏安法测小灯泡电功率的实验原理是 ，实验电路中的滑动变阻器的作用是 和 。在连接电路时，开关要 ，闭合开关前，滑动变阻器的滑片应移动到 的位置，以保护电路。小灯泡的亮度取决于小灯泡的 功率，实际功率越大，小灯泡越 。
8.利用下图中的电路测小灯泡的额定功率,小灯泡的额定电压是 1.5 V,若发现电压表示数是 1.8 V,则滑动变阻器的滑片应向　　　　移动;若电压表示数为1.0 V,则滑片应向　　　　移动。
9.测量小灯泡额定功率的实验操作步骤如下,正确的操作顺序为　　　　　　。??
A.断开开关;
B.将滑动变阻器调到电阻最大的位置;
C.设计电路,并画出电路图;
D.整理器材;
E.闭合开关,调节滑片,使小灯泡两端电压等于额定电压;
F.观察并记录电流表的读数;
G.断开开关,按电路图连接电路;
H.应用公式,计算小灯泡的额定功率。
10. 小明在测量额定电压是2.5 V小灯泡电功率的实验中：
（1）为完成实验，请用笔画线代替导线，将图甲中的实物电路图连接完整。
（2）闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡发光较暗但亮度一直不变，其原因是 。
（3）正确连接电路后，移动滑动变阻器的滑片，当电压表示数为2 V时，电流表示数如图乙所示，此时，小灯泡的实际功率为 W。
（4）若要测量小灯泡的额定功率，应再将滑动变阻器的滑片向 （选填“左”或“右”）移动，直至电压表示数为 V为止。
（5）移动滑动变阻器的滑片，记下多组电流表示数及对应的电压表示数，并画出图丙所示的I﹣U图象，从图象可以计算出小灯泡的额定功率为 W。
答案：1.D 2.A 3.C 4.B 5.AC 6.B
7.P = UI 保护电路 调节灯泡两端的电压 断开 阻值最大 实际 亮
8.右　左
9.CGBEFADH
10.（1）如图所示（2）滑动变阻器同时接下面两个接线柱（3）0.44（4）左 2.5（5）0.625
