二.位移——时间图像

(共13张PPT)
教材P33 活动：飞机跑道的设计
推导：
例：一公交车15m/s速度行驶，进站前以5m/s2的加速度刹车，求开始刹车4s后该公交车行驶的距离。

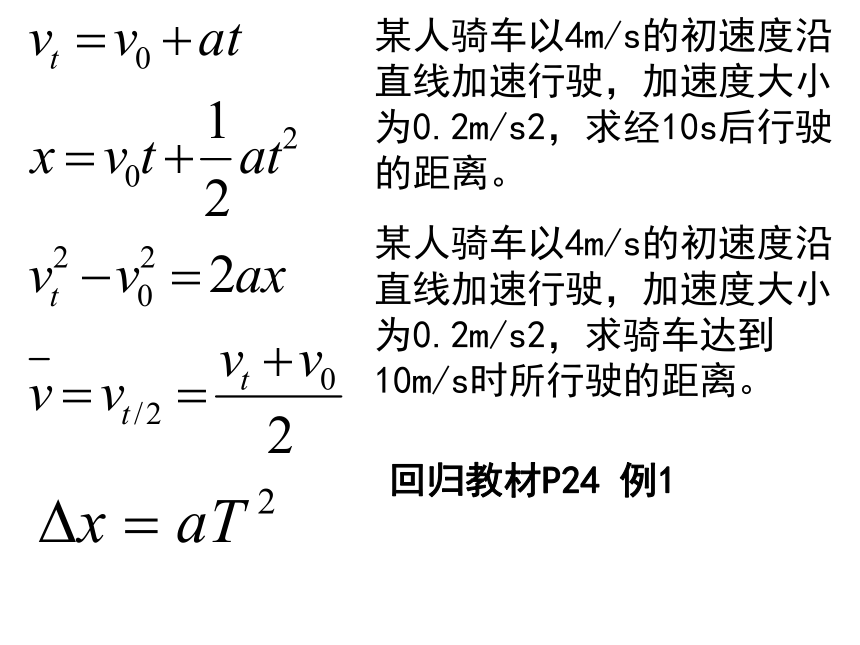

某人骑车以4m/s的初速度沿直线加速行驶，加速度大小为0.2m/s2，求经10s后行驶的距离。
某人骑车以4m/s的初速度沿直线加速行驶，加速度大小为0.2m/s2，求骑车达到10m/s时所行驶的距离。
回归教材P24 例1

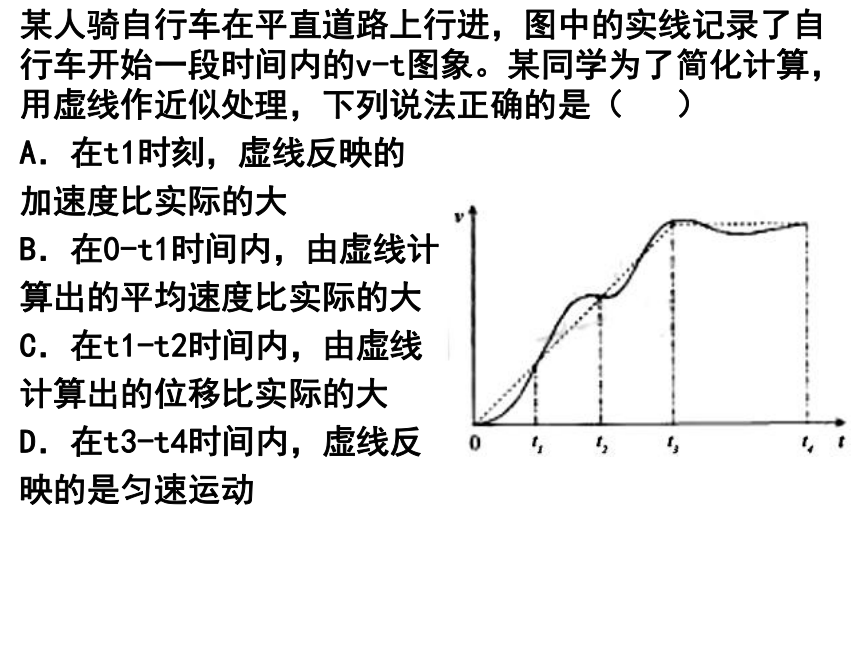

某人骑自行车在平直道路上行进，图中的实线记录了自行车开始一段时间内的v-t图象。某同学为了简化计算，用虚线作近似处理，下列说法正确的是（ ）
A．在t1时刻，虚线反映的
加速度比实际的大
B．在0-t1时间内，由虚线计
算出的平均速度比实际的大
C．在t1-t2时间内，由虚线
计算出的位移比实际的大
D．在t3-t4时间内，虚线反
映的是匀速运动

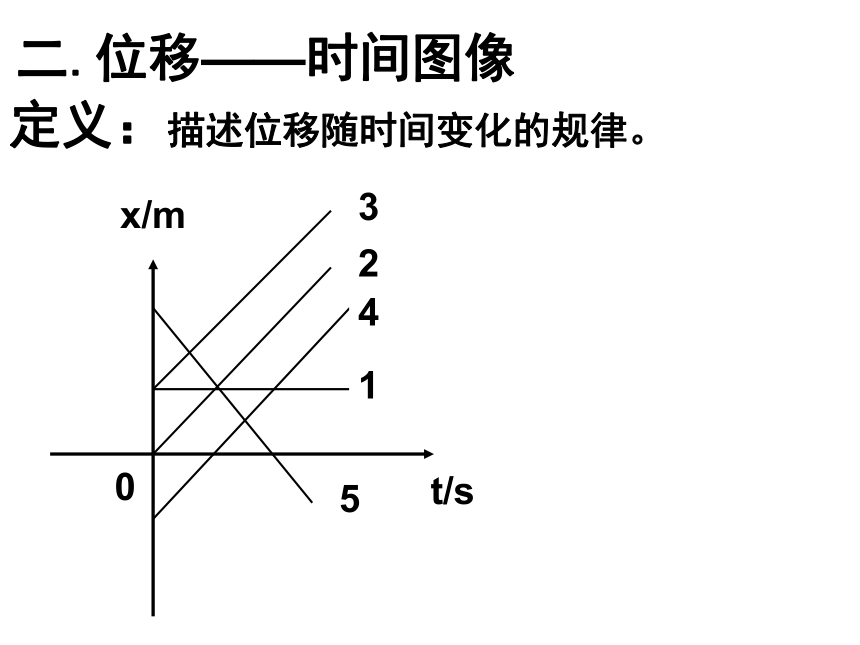

二.位移——时间图像
定义：描述位移随时间变化的规律。
3
t/s
x/m
0
1
2
5
4

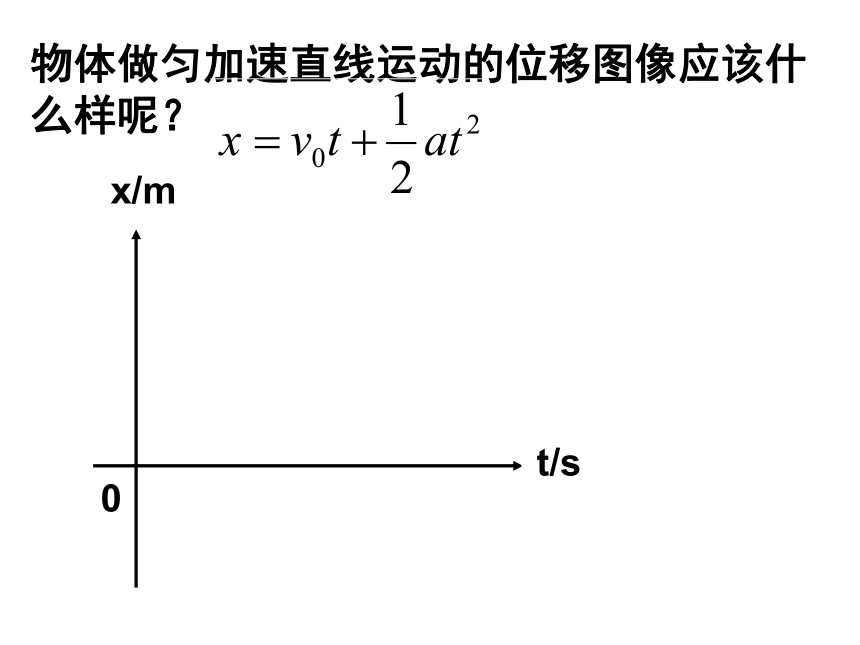

物体做匀加速直线运动的位移图像应该什么样呢？
t/s
x/m
0
第八节 匀变速直线运动规律的应用
初速度为零的匀加速直线运动的比例关系
1.在第1s末、第2s末、第3s末……第ns末物体的速度之比是
1：2：3：……：n
2.在前1s内、前2s内、前3s内……前ns内物体的位移之比是
1：2：3：……：n
3.在第1s内、第2s内、第3s内……第ns内物体的位移之比是
1：3：4：……：
4.连续通过相等的位移，物体所用时间之比是
1：3：4：……：
1.一个从静止开始做匀加速直线运动的物体,从开始运动起,边续通过三段位移的时间分别是1 s、2 s、3 s,这三段位移的长度之比和这三段位移上的平均速度之比分别是 （ ）
A.1∶22∶32;1∶2∶3
B.1∶23∶33;1∶22∶32
C.1∶2∶3;1∶1∶1
D.1∶3∶5;1∶2∶3
作业：
1.订正上次作业（自主学案，三维设计）；
2.周末练习二试卷；
3.复习前六节错题；
4.预习教材P12和P36打点计时器以及实验报告册实验一和实验二.
2.测速仪安装有超声波发射和接收装置,如图所示,B为测速仪,A为汽车,两者相距335 m,某时刻B发出超声波,同时A由静止开始做匀加速直线运动.当B接收到反射回来的超声波信号时,AB相距355m,已知声速340 m/s,则汽车的加速度大小为( )
A. 20 m/s2 B. 10 m/s2
C. 5 m/s2 D. 无法确定
s
2s
s
t1
t2
t3
3：一粒子弹以一定的初速度射入水平固定的三个木板后速度恰好为零，已知子弹在木板内做匀减速运动，木板的厚度分别为s、2s、s。求子弹穿过三个木板的时间之比：t1:t2:t3= .
打点计时器工作原理
