20.2电生磁（同步）-初中物理人教版 九年级全一册（含答案）

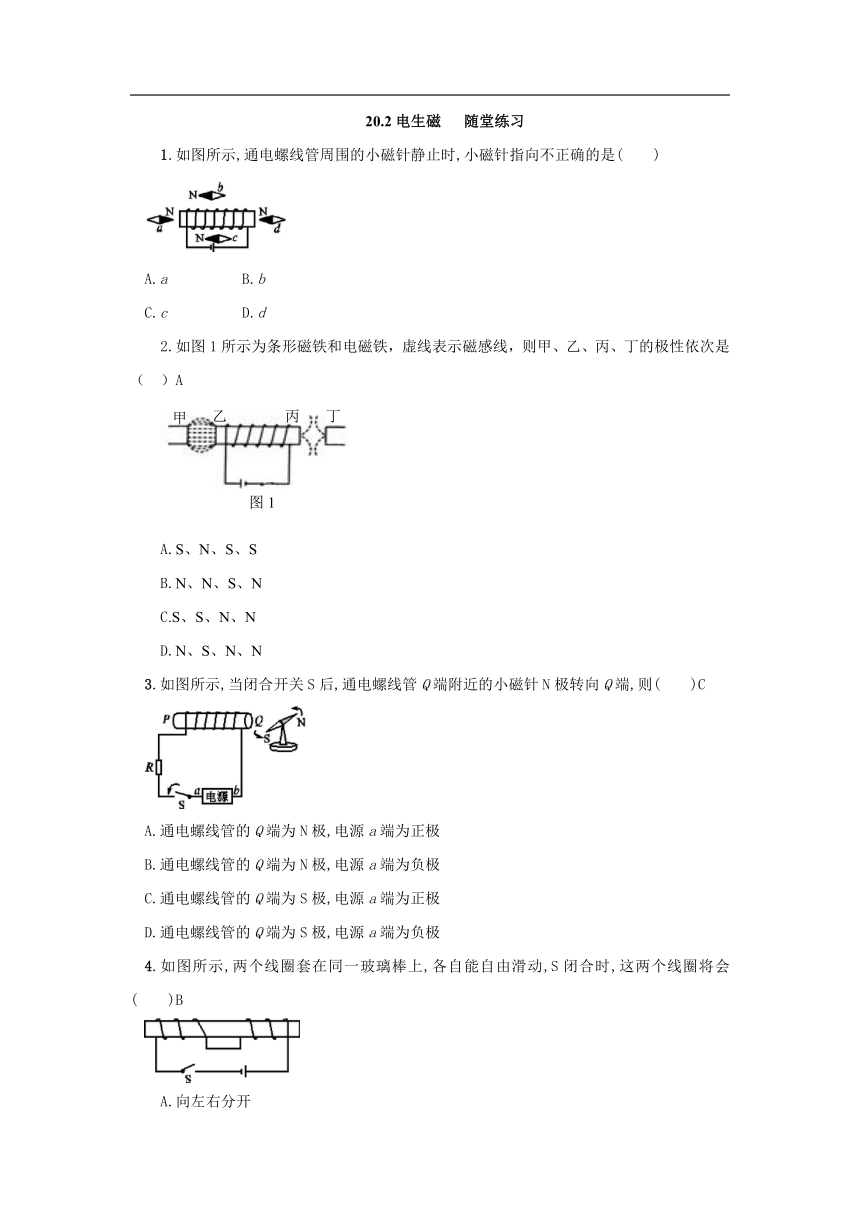

20.2电生磁 随堂练习
1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是(　　)
A.a B.b
C.c D.d
2.如图1所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）A
A.S、N、S、S
B.N、N、S、N
C.S、S、N、N
D.N、S、N、N
3.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则(　　)C
A.通电螺线管的Q端为N极,电源a端为正极
B.通电螺线管的Q端为N极,电源a端为负极
C.通电螺线管的Q端为S极,电源a端为正极
D.通电螺线管的Q端为S极,电源a端为负极
4.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会(　　)B
A.向左右分开
B.向中间靠拢
C.都静止不动
D.先向左右分开,后向中间靠拢
5.如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为　 　极，若使通电螺线管的磁性减弱，滑动变阻器的滑片P应向　 　端移动。
6.根据如图1所示的磁感线和电源的正负极，标出磁体A端的极性，并画出螺线管导线的绕法。
7.在图2中根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
8.如图为永磁体A和通电螺线管B之间的磁场分布。请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。
答案1.D 2.A 3.C 4.B 5.正 左
6.如图2所示
7. 如图3所示
8.如图所示
