第14讲-电路分析与应用（讲义+课后练习）---2021—2022学年浙教版八上科学暑期讲义（无答案）

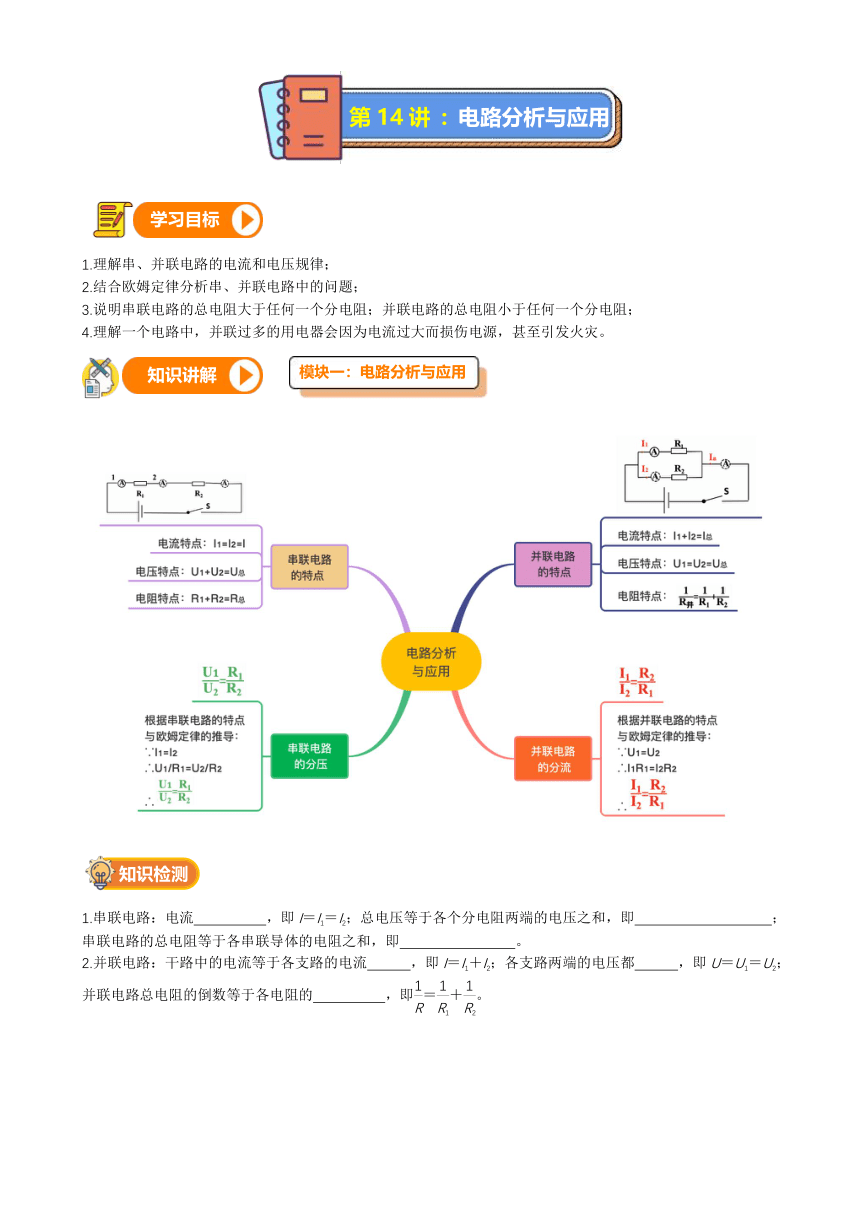

154749588900第14讲 : 电路分析与应用构成物质的奥秘

第14讲 : 电路分析与应用构成物质的奥秘

学习目标
学习目标
1.理解串、并联电路的电流和电压规律；
2.结合欧姆定律分析串、并联电路中的问题；
3.说明串联电路的总电阻大于任何一个分电阻；并联电路的总电阻小于任何一个分电阻；
4.理解一个电路中，并联过多的用电器会因为电流过大而损伤电源，甚至引发火灾。
170815055245模块一：电路分析与应用
模块一：电路分析与应用
知识讲解
知识讲解
知识检测
知识检测
1.串联电路：电流 ，即I＝I1＝I2；总电压等于各个分电阻两端的电压之和，即 ；串联电路的总电阻等于各串联导体的电阻之和，即 。
2.并联电路：干路中的电流等于各支路的电流 ，即I＝I1＋I2；各支路两端的电压都 ，即U＝U1＝U2；并联电路总电阻的倒数等于各电阻的 ，即＝＋。

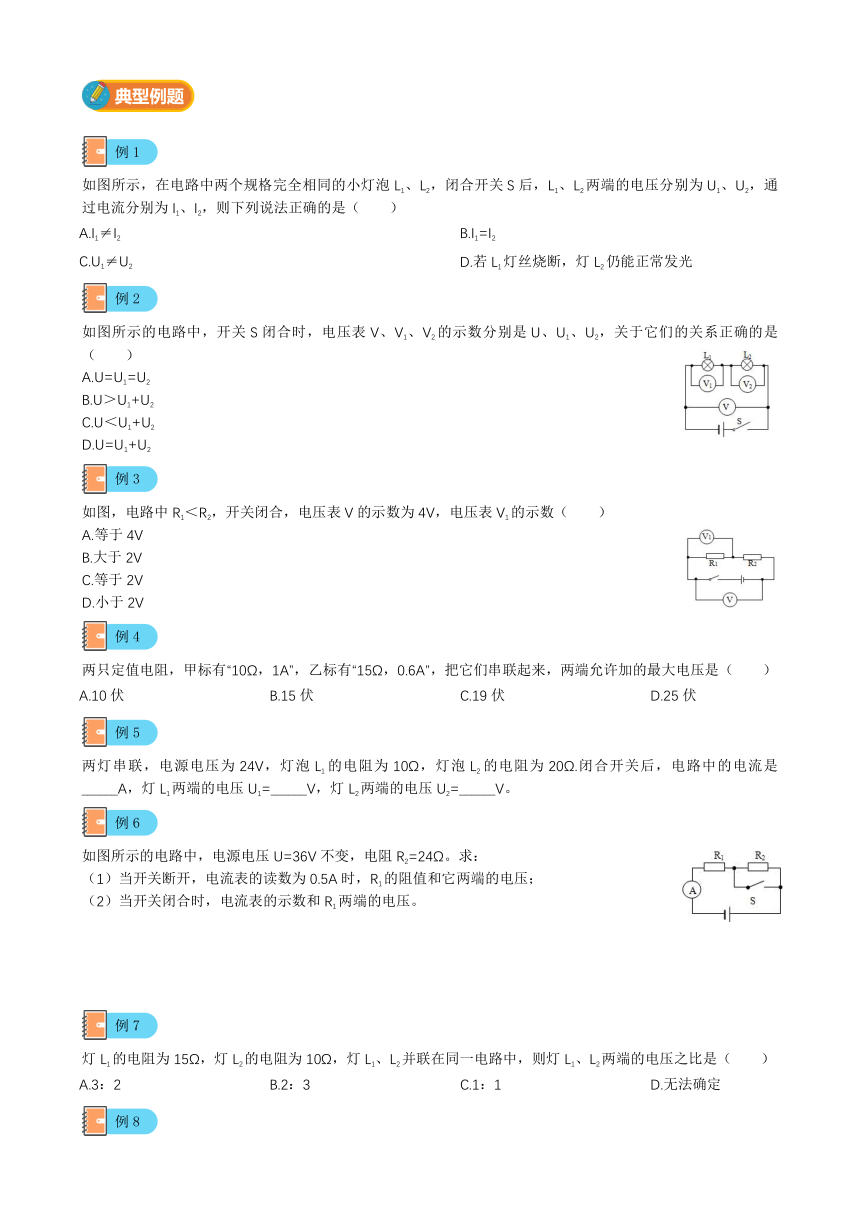

典型例题
典型例题
例1
例1
如图所示，在电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是（　　）
A.I1≠I2
B.I1=I2
C.U1≠U2
D.若L1灯丝烧断，灯L2仍能正常发光
例2
例2
5271135248285如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（　　）
A.U=U1=U2
B.U＞U1+U2
C.U＜U1+U2
D.U=U1+U2
例3
例3
如图，电路中R1＜R2，开关闭合，电压表V的示数为4V，电压表V1的示数（　　）
529526531750A.等于4V
B.大于2V
C.等于2V
D.小于2V
例4
例4
两只定值电阻，甲标有“10Ω，1A”，乙标有“15Ω，0.6A”，把它们串联起来，两端允许加的最大电压是（　　）
A.10伏
B.15伏
C.19伏
D.25伏
例5
例5
两灯串联，电源电压为24V，灯泡L1的电阻为10Ω，灯泡L2的电阻为20Ω.闭合开关后，电路中的电流是______A，灯L1两端的电压U1=______V，灯L2两端的电压U2=______V。
例6
例6
527113550800如图所示的电路中，电源电压U=36V不变，电阻R2=24Ω。求：
（1）当开关断开，电流表的读数为0.5A时，R1的阻值和它两端的电压；
（2）当开关闭合时，电流表的示数和R1两端的电压。
例7
例7
灯L1的电阻为15Ω，灯L2的电阻为10Ω，灯L1、L2并联在同一电路中，则灯L1、L2两端的电压之比是（　　）
A.3：2
B.2：3
C.1：1
D.无法确定
例8
例8

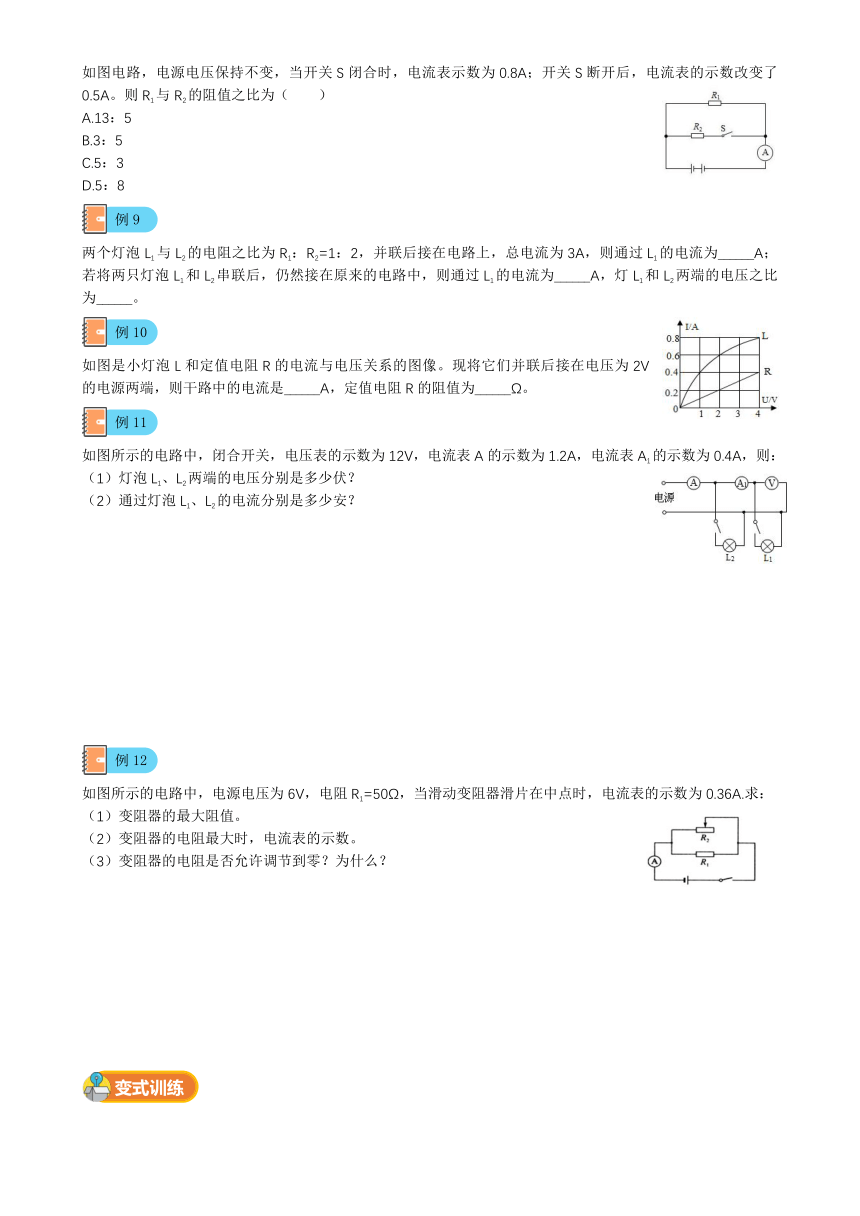

5102225213360如图电路，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A。则R1与R2的阻值之比为（　　）
A.13：5
B.3：5
C.5：3
D.5：8
例9
例9
两个灯泡L1与L2的电阻之比为R1：R2=1：2，并联后接在电路上，总电流为3A，则通过L1的电流为______A；若将两只灯泡L1和L2串联后，仍然接在原来的电路中，则通过L1的电流为______A，灯L1和L2两端的电压之比为______。
510286067945例10
例10
如图是小灯泡L和定值电阻R的电流与电压关系的图像。现将它们并联后接在电压为2V的电源两端，则干路中的电流是______A，定值电阻R的阻值为______Ω。
例11
例11
5039360250825如图所示的电路中，闭合开关，电压表的示数为12V，电流表A的示数为1.2A，电流表A1的示数为0.4A，则：
（1）灯泡L1、L2两端的电压分别是多少伏？
（2）通过灯泡L1、L2的电流分别是多少安？
例12
例12
4962525255270如图所示的电路中，电源电压为6V，电阻R1=50Ω，当滑动变阻器滑片在中点时，电流表的示数为0.36A.求：
（1）变阻器的最大阻值。
（2）变阻器的电阻最大时，电流表的示数。
（3）变阻器的电阻是否允许调节到零？为什么？
变式训练
变式训练

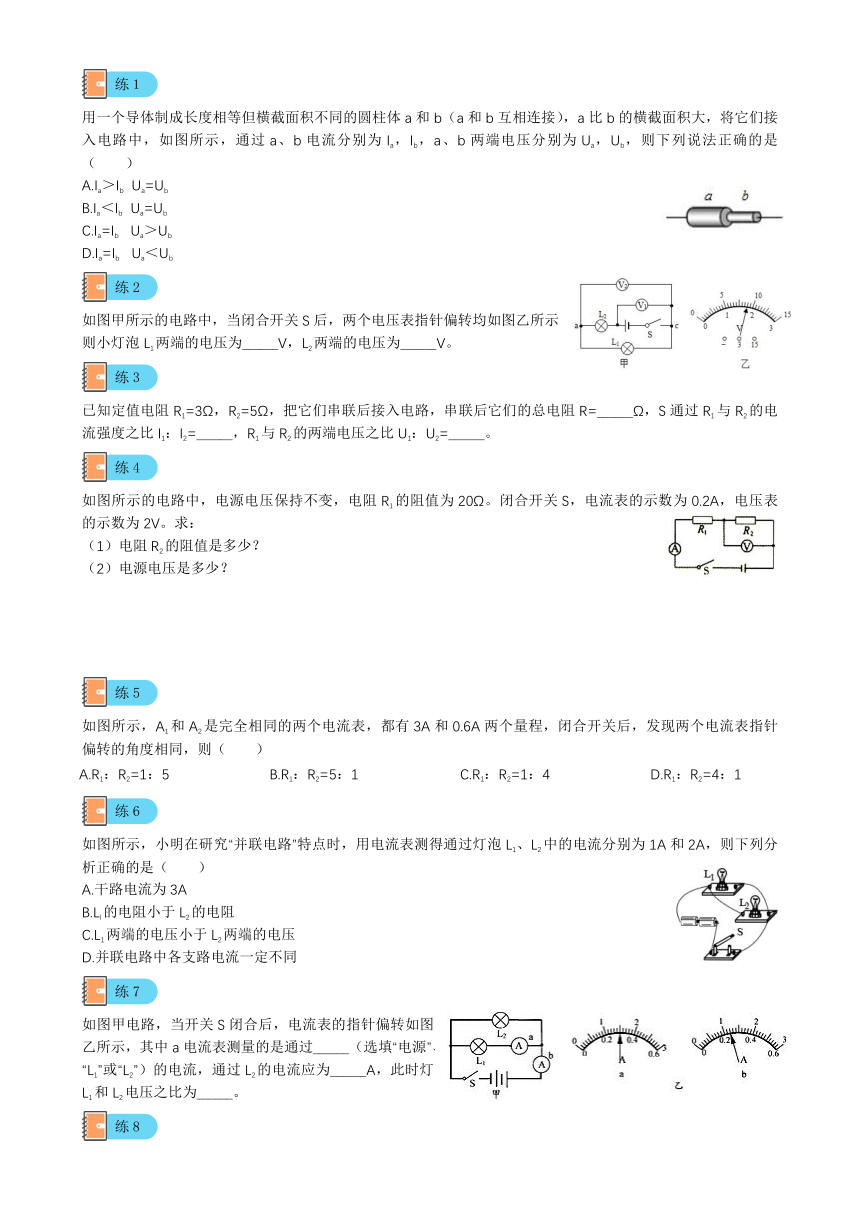

练１
练１
用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是（　　）
5099685107315A.Ia＞Ib??Ua=Ub
B.Ia＜Ib??Ua=Ub
C.Ia=Ib???Ua＞Ub
D.Ia=Ib???Ua＜Ub
4315460112395练2
练2
如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则小灯泡L1两端的电压为______V，L2两端的电压为______V。
练3
练3
已知定值电阻R1=3Ω，R2=5Ω，把它们串联后接入电路，串联后它们的总电阻R=______Ω，S通过R1与R2的电流强度之比I1：I2=______，R1与R2的两端电压之比U1：U2=______。
练4
练4
5141595213360如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S，电流表的示数为0.2A，电压表的示数为2V。求：
（1）电阻R2的阻值是多少？
（2）电源电压是多少？
练5
练5
如图所示，A1和A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（　　）
A.R1：R2=1：5
B.R1：R2=5：1
C.R1：R2=1：4
D.R1：R2=4：1
练6
练6
5214620307975如图所示，小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（　　）
A.干路电流为3A
B.Ll的电阻小于L2的电阻
C.L1两端的电压小于L2两端的电压
D.并联电路中各支路电流一定不同
3209925383540练7
练7
如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，通过L2的电流应为______A，此时灯L1和L2电压之比为______。
练8
练8
已知R1=5欧、R2=10欧，现将它们串联后接到电压为4.5伏的电源两端，电路中的总电阻R为______欧，R1两端的电压U1为______伏；若将它们并联后依然接到原来的电源两端，则通过它们的电流比I1：I2=______。
练9
练9
4451985230505如图甲所示，S闭合后，A1，A2，V三只电流的指针均如图乙所示，已知V表接入的是“-”“15”接线柱，请回答：
（1）通过L1，L2的电流为多大？
（2）电流电压，L1，L2两端的电压各是多少？（以上答案均需要说明理由）
176149026035模块二：电路分析法
模块二：电路分析法
知识讲解
知识讲解
知识检测
知识检测
1.根据欧姆定律有：
（1）当电压不变时，电阻增大，则电流 ；电阻减小则电流 ；
（2）电阻不变时，电压增大，则电流 ；电压减小，则电流 。
典型例题
典型例题
例1
例1
4944110187960如图所示，闭合电路中的开关S，将滑动变阻器的滑片P向左移动时，两电表的读数变化情况是（　　）
A.电压表读数变小，电流表读数变小
B.电压表读数变大，电流表读数变小
C.电压表读数变大，电流表读数变大
D.电压表读数变小，电流表读数变大
例2
例2
5220335362585如图所示的电路中，电源电压6V保持不变，定值电阻R1阻值为5Ω，滑动变阻器R2的最大阻值为20Ω，当开关S闭合，滑片P由b端向a端移动的过程中，以下说法正确的是（　　）
A.电压表的示数减小，电流表的示数减小
B.电压表示数与电流表的示数之比不变
C.当滑片移到中点时，电压表示数为1V
D.当滑片移到a端时，电流表示数为0.24A
例3
例3
在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（　　）
479933055880A.A1、A3示数不变，A2、V示数变小
B.A1、V示数不变，A2、A3示数变小
C.A1、A2、V示数不变，A3示数变小
D.A2、V示数不变，A1示数变小，A3示数变大
例4
例4
5010785215265如图所示，电源电压和电灯L的电阻均保持不变，当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（　　）
A.电流表A1的示数不变
B.电流表A2的示数变小
C.电压表的示数变大
D.电灯L的亮度变暗
例5
例5
4952365299720如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（　　）
A.电流表A1示数变大，电压表V示数变小
B.电流表A2示数与电流表A1示数的比值变大
C.电压表V示数与电流表A1示数的比值变大
D.电压表V示数与电流表A2示数的比值不变
例6
例6
5063490126365在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（　　）
A.电压表V的示数不变
B.电流表A1的示数变大
C.电压表V示数与电流表A1示数的比值不变
D.电压表V示数与电流表A示数的乘积变大
变式训练
变式训练
练1
练1
如图所示的电路中，当滑片向左滑动时，两电表的示数变化及灯泡L的亮度变化正确的是（　　）
A.V表变大，A表变小，灯L变暗
B.V表变小，A表变大，灯L变亮
C.V表变大，A表不变，灯L亮度不变
D.V表变小，A表不变，灯L亮度不变
练2
练2
4489450316865如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（　　）
A.电压表V1示数与电压表V2示数之和变大
B.电压表V1示数与电流表A示数的乘积变大
C.电压表V1示数与电流表A示数的比值变大
D.电压表V2示数与电流表A示数的比值变大
练3
练3
5116830241935如图所示电路中，电源电压和灯L的电阻均保持不变。开关S闭合后，在变阻器的滑片P从中点向b端滑动过程中，下列说法正确的是（　　）
A.电灯L的亮度不变
B.电压表的示数变大
C.电流表A1与电流表A2的示数之差变小
D.电路输出总功率变大
练4
练4
在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（　　）
499364021590A.电压表V示数
B.电压表V示数与电流表A1示数的乘积
C.电流表A1示数
D.电压表V示数与电流表A示数的乘积
练5
练5
如图所示电路中，电键S由断开到闭合，电流表、电压表的示数的变化情况是（　　）
474726027940A.电流表示数增大，电压表示数增大
B.电流表示数增大，电压表示数不变
C.电流表示数增大，电压表示数减小
D.电流表示数减小，电压表示数增大
练6
练6
压敏电阻的阻值随所受压力的增大而减小。下列电路中，符合电表示数随压力增大而减小的电路是（　　）
A. B. C. D.
