第12讲-电压的测量（讲义+课后练习）---2021—2022学年浙教版八上科学暑期讲义（无答案）

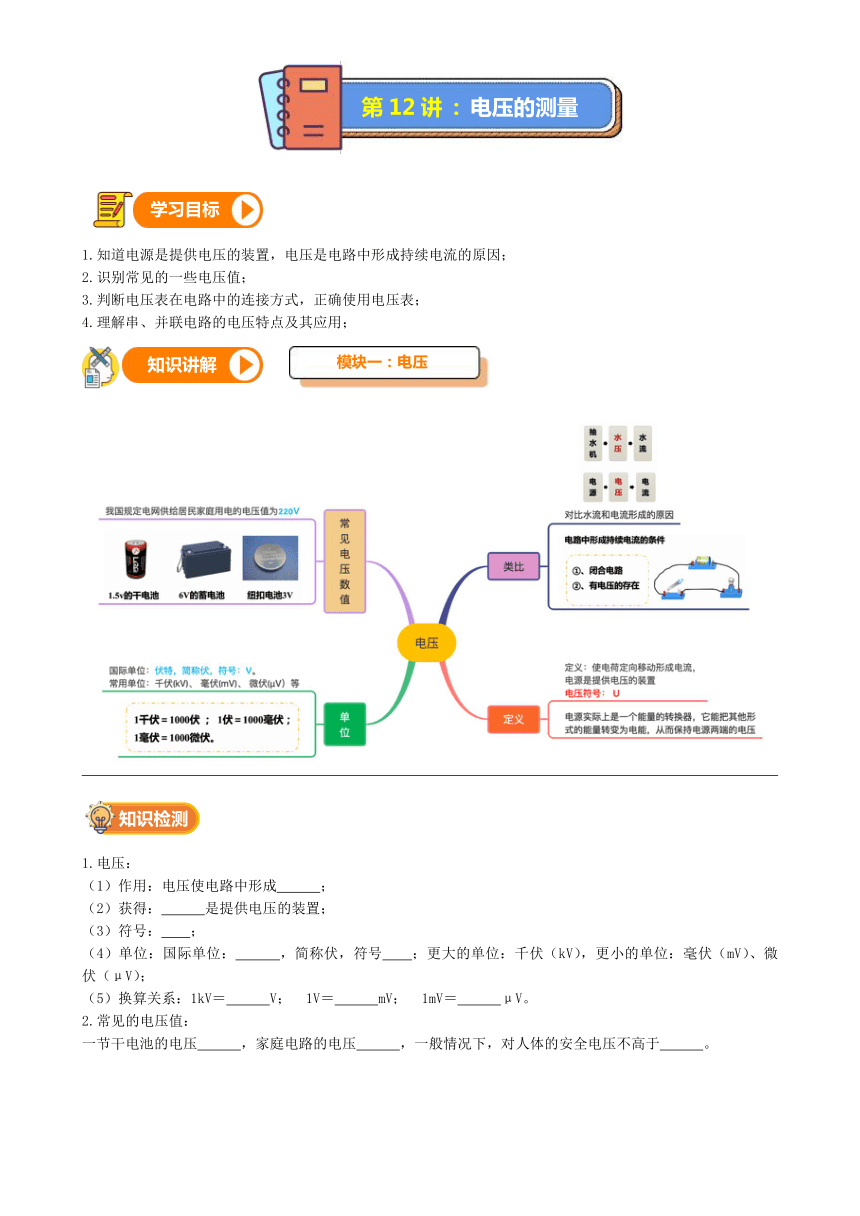

15468600第12讲 : 电压的测量构成物质的奥秘

第12讲 : 电压的测量构成物质的奥秘

学习目标
学习目标
1.知道电源是提供电压的装置，电压是电路中形成持续电流的原因；
2.识别常见的一些电压值；
3.判断电压表在电路中的连接方式，正确使用电压表；
4.理解串、并联电路的电压特点及其应用；
170497557785模块一：电压
模块一：电压
知识讲解
知识讲解
知识检测
知识检测
1.电压：
（1）作用：电压使电路中形成 ；
（2）获得： 是提供电压的装置；
（3）符号： ；
（4）单位：国际单位： ，简称伏，符号 ；更大的单位：千伏（kV），更小的单位：毫伏（mV）、微伏（μV）；
（5）换算关系：1kV＝ V；　1V＝ mV；　1mV＝ μV。
2.常见的电压值：
一节干电池的电压 ，家庭电路的电压 ，一般情况下，对人体的安全电压不高于 。

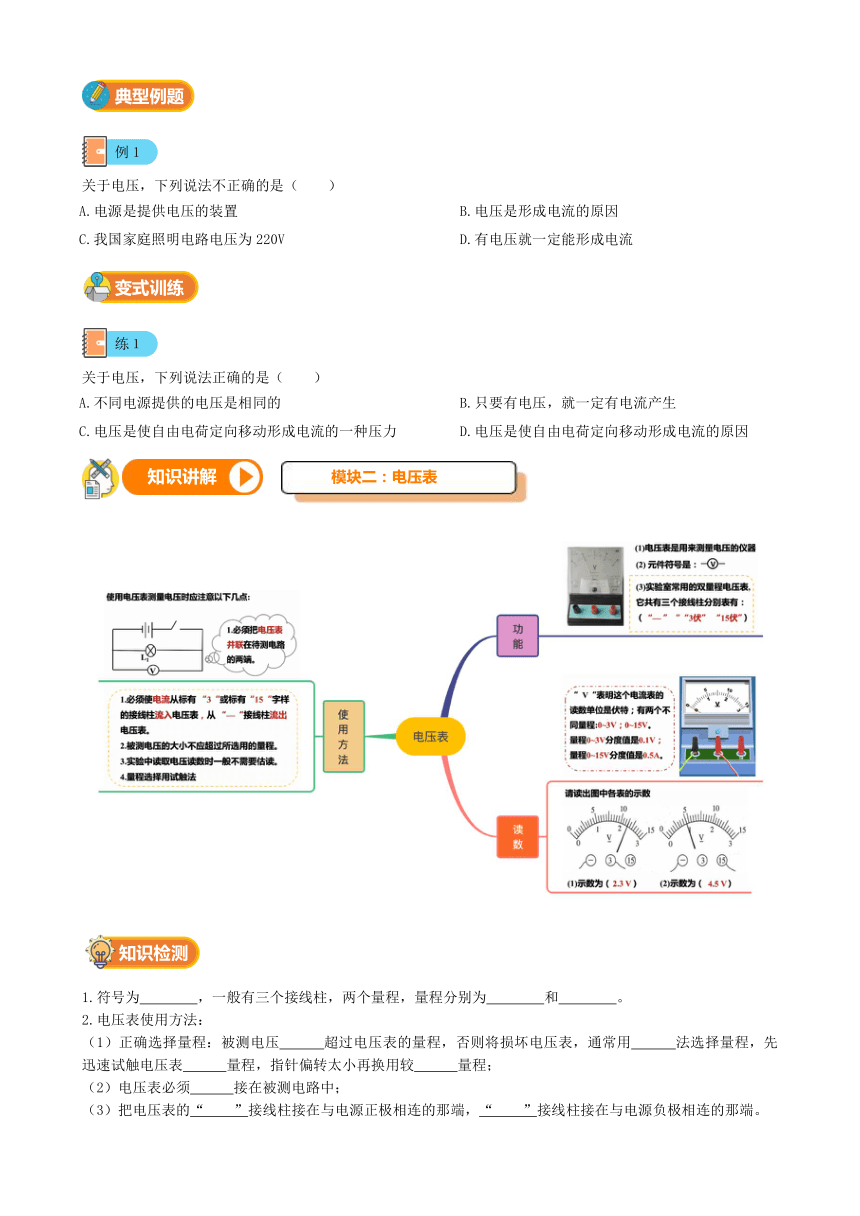

典型例题
典型例题
例1
例1
关于电压，下列说法不正确的是（　　）
A.电源是提供电压的装置
B.电压是形成电流的原因
C.我国家庭照明电路电压为220V
D.有电压就一定能形成电流
变式训练
变式训练
练１
练１
关于电压，下列说法正确的是（　　）
A.不同电源提供的电压是相同的
B.只要有电压，就一定有电流产生
C.电压是使自由电荷定向移动形成电流的一种压力
D.电压是使自由电荷定向移动形成电流的原因
175641024130模块二：电压表
模块二：电压表
知识讲解
知识讲解
知识检测
知识检测
1.符号为 ，一般有三个接线柱，两个量程，量程分别为 和 。
2.电压表使用方法：
（1）正确选择量程：被测电压 超过电压表的量程，否则将损坏电压表，通常用 法选择量程，先迅速试触电压表 量程，指针偏转太小再换用较 量程；
（2）电压表必须 接在被测电路中；
（3）把电压表的“ ”接线柱接在与电源正极相连的那端，“ ”接线柱接在与电源负极相连的那端。

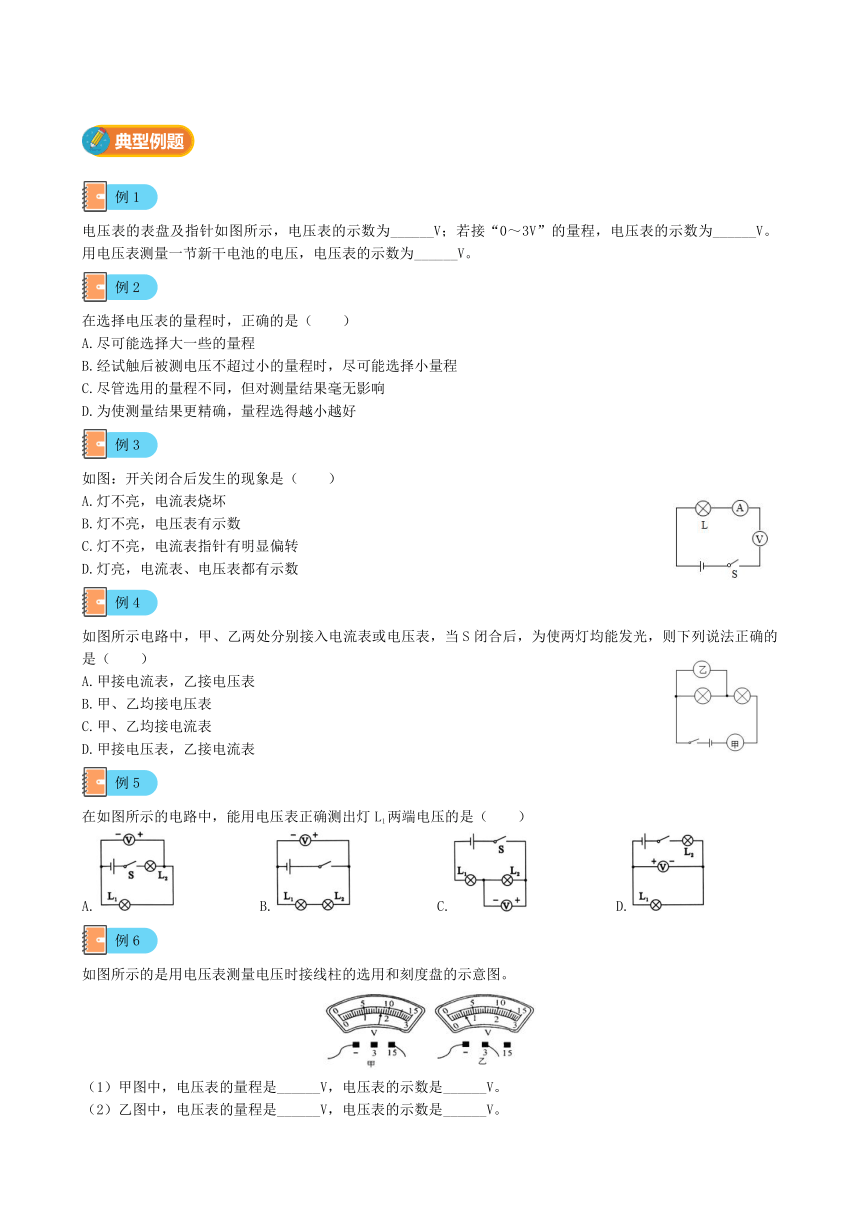

典型例题
典型例题
例1
例1
电压表的表盘及指针如图所示，电压表的示数为______V；若接“0～3V”的量程，电压表的示数为______V。用电压表测量一节新干电池的电压，电压表的示数为______V。
例2
例2
在选择电压表的量程时，正确的是（　　）
A.尽可能选择大一些的量程
B.经试触后被测电压不超过小的量程时，尽可能选择小量程
C.尽管选用的量程不同，但对测量结果毫无影响
D.为使测量结果更精确，量程选得越小越好
例3
例3
如图：开关闭合后发生的现象是（　　）
519557069850A.灯不亮，电流表烧坏
B.灯不亮，电压表有示数
C.灯不亮，电流表指针有明显偏转
D.灯亮，电流表、电压表都有示数
例4
例4
5193665293370如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则下列说法正确的是（　　）
A.甲接电流表，乙接电压表
B.甲、乙均接电压表
C.甲、乙均接电流表
D.甲接电压表，乙接电流表
例5
例5
在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（　　）
A. B. C. D.
例6
例6
如图所示的是用电压表测量电压时接线柱的选用和刻度盘的示意图。
（1）甲图中，电压表的量程是______V，电压表的示数是______V。
（2）乙图中，电压表的量程是______V，电压表的示数是______V。

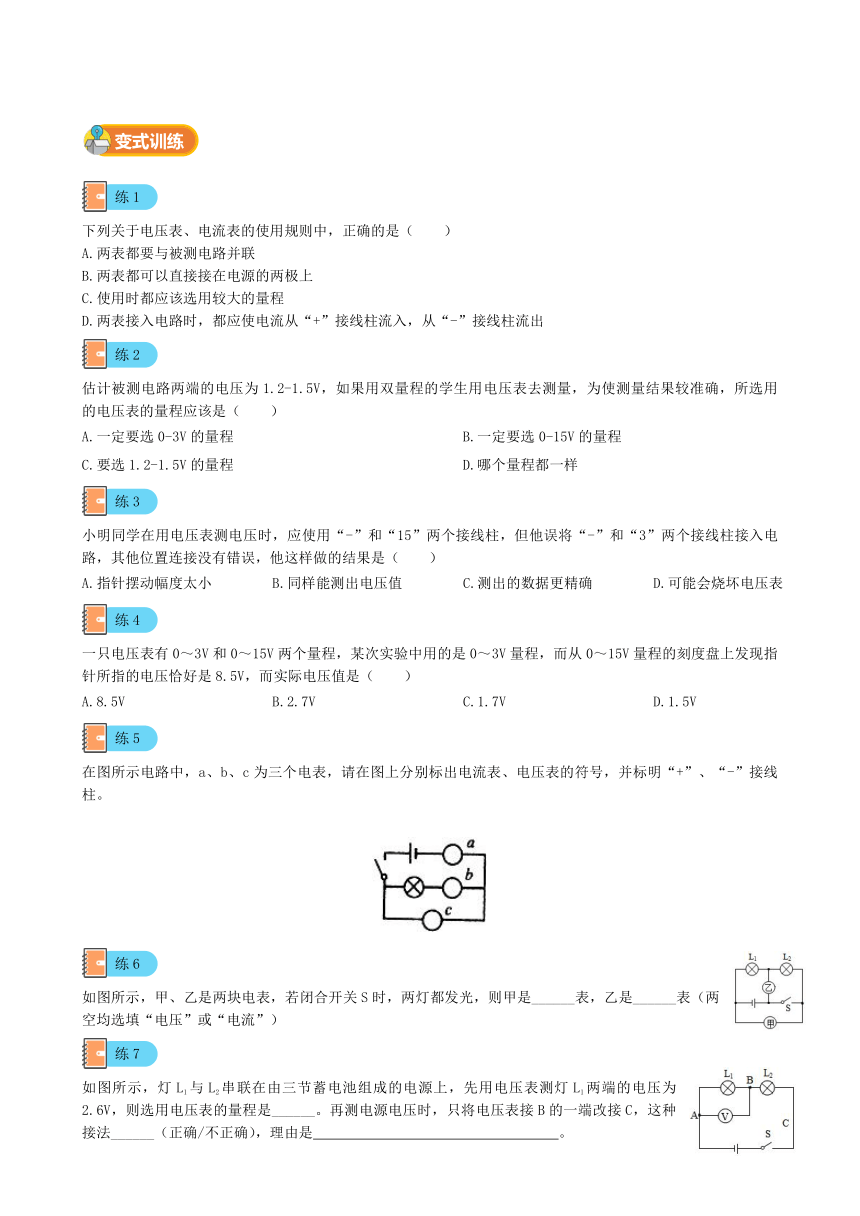

变式训练
变式训练
练1
练1
下列关于电压表、电流表的使用规则中，正确的是（　　）
A.两表都要与被测电路并联
B.两表都可以直接接在电源的两极上
C.使用时都应该选用较大的量程
D.两表接入电路时，都应使电流从“+”接线柱流入，从“-”接线柱流出
练2
练2
估计被测电路两端的电压为1.2-1.5V，如果用双量程的学生用电压表去测量，为使测量结果较准确，所选用的电压表的量程应该是（　　）
A.一定要选0-3V的量程
B.一定要选0-15V的量程
C.要选1.2-1.5V的量程
D.哪个量程都一样
练3
练3
小明同学在用电压表测电压时，应使用“-”和“15”两个接线柱，但他误将“-”和“3”两个接线柱接入电路，其他位置连接没有错误，他这样做的结果是（　　）
A.指针摆动幅度太小
B.同样能测出电压值
C.测出的数据更精确
D.可能会烧坏电压表
练4
练4
一只电压表有0～3V和0～15V两个量程，某次实验中用的是0～3V量程，而从0～15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（　　）
A.8.5V
B.2.7V
C.1.7V
D.1.5V
练5
练5
在图所示电路中，a、b、c为三个电表，请在图上分别标出电流表、电压表的符号，并标明“+”、“-”接线柱。
572135093345练6
练6
如图所示，甲、乙是两块电表，若闭合开关S时，两灯都发光，则甲是______表，乙是______表（两空均选填“电压”或“电流”）
5340985318135练7
练7
如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是______。再测电源电压时，只将电压表接B的一端改接C，这种接法______（正确/不正确），理由是 。
175641024765模块三：如何判断电压表测“谁”
模块三：如何判断电压表测“谁”
知识讲解
知识讲解
知识检测
知识检测
1.电压表电阻太大相当于 。电压表跟谁“ ”，就测谁。
2.串联在电路中的电压表相当于测 。
3.节点法：观察电压表两接线柱，纯导线的左右两节点连在谁两端测谁的电压（里面有多个电阻就是测多个电阻的加起来的总电压）
典型例题
典型例题
例1
例1
在如图所示的电路中，当开关闭合时，电压表测量的是（　　）
A.灯L1端的电压
B.灯L2的电压
C.电源的电压
D.灯L1和L2的总电压
例2
例2
4996180202565如图电路，当S1、S2都接通后，电压表所测量的是（　　）
A.L1两端的电压
B.L2两端的电压
C.电源电压
D.无法确定
例3
例3
如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（　　）
490918513335A.电压表不可能同时测得L1、L2两端的电压
B.S1和S2不能同时闭合，否则电路将短路
C.若S1和S2都断开，电压表示数为零
D.若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压
变式训练
变式训练
练1
练1
如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（　　）
A. B. C. D.
练2
练2
将两个规格不同的灯泡L1、L2串联接在电源上。如图所示，当开关闭合后，电压表所测的电压是（　　）
450659529845A.灯泡L1两端的电压
B.灯泡L2两端的电压
C.灯泡L1两端的电压，也是灯泡L2两端的电压
D.电路两端的总电压
175641032385模块四：电压规律
模块四：电压规律
知识讲解
知识讲解
知识检测
知识检测
1.串联电路中电压特点是 。
2.并联电路中电压特点是 。
典型例题
典型例题
例1
例1
如图所示，小阳在“探究串联电路的电压规律”实验时，闭合开关S，用电压表分别测出AB、BC、AC两端的电压分别为UAB=2.5V，UBC=1.5V，UAC=4V，在表格中记录数据后，接下来的实验步骤是（　　）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用电压表的另一量程，再测出一组电压值
D.换用不同规格的小灯泡，再测出几组电压值
例2
例2
5272405228600在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（　　）
A.1.5V
B.3.8V
C.2.3V
D.6.1V
例3
例3
520065020955如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A.V1示数为6V
B.V1示数大于6V
C.V示数小于6V
D.V示数大于6V
例4
例4
小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为______V，L1两端的电压为______V。
变式训练
变式训练
练1
练1
在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A.1.2V，6V
B.6V，1.2V
C.4.8V，1.2V
D.1.2V，4.8V
练2
练2
4959350350520如图，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则当S1、S2都断开时，灯L1和L2两端的电压分别为（　　）
A.2V和3V
B.3V和2V
C.0V和0V
D.2V和5V
练3
练3
4015740379095在如图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1、R2两端的电压分别为（　　）
A.9.6V，2.4V
B.12V，2.4V
C.2.4V，12V
D.2.4V，9.6V
练4
练4
5373370148590
如图所示电路中，已知电源电压为6V，若断开开关S，电压表示数为______V，闭合开关S，电压表的示数为2V，则L1两端的电压为______V，L2两端的电压为______V。
