细胞-显微镜的结构和使用

(共28张PPT)
光学显微镜的结构和使用
目镜
镜臂
物镜
镜柱
镜座
反光镜
遮光器
载物台
镜筒
粗准焦螺旋
细准焦螺旋
转换器
通光孔
压片夹

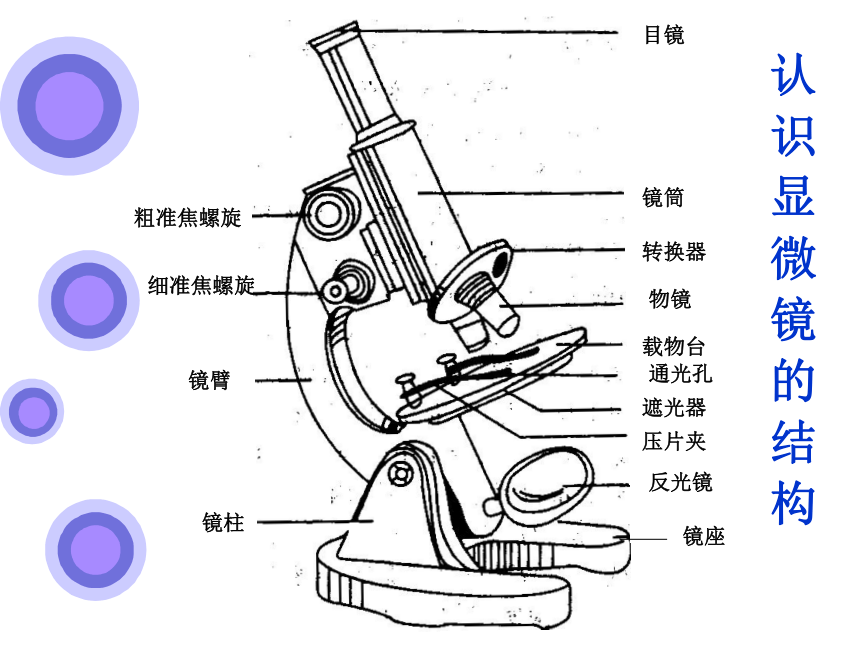

认 识 显 微 镜 的 结 构

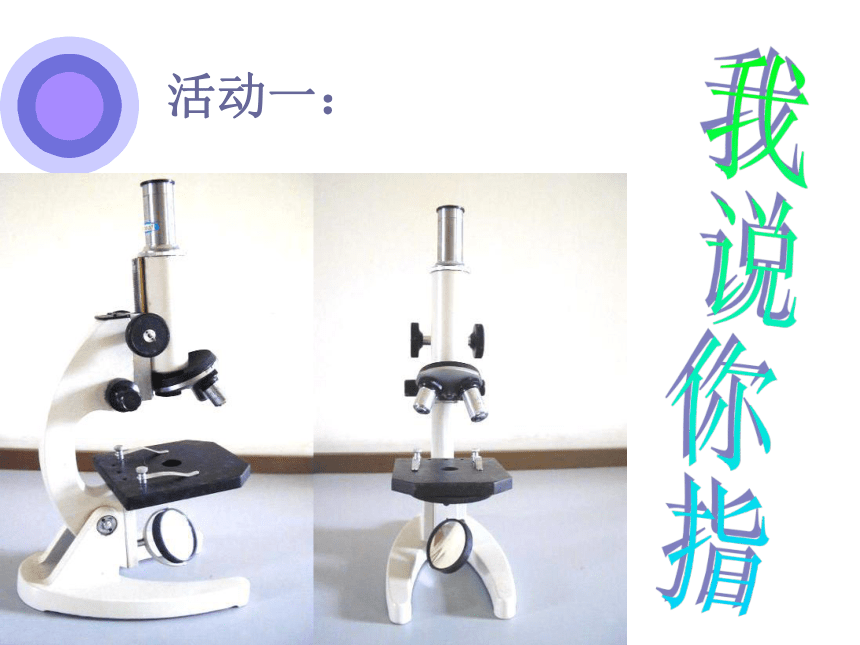

活动一：

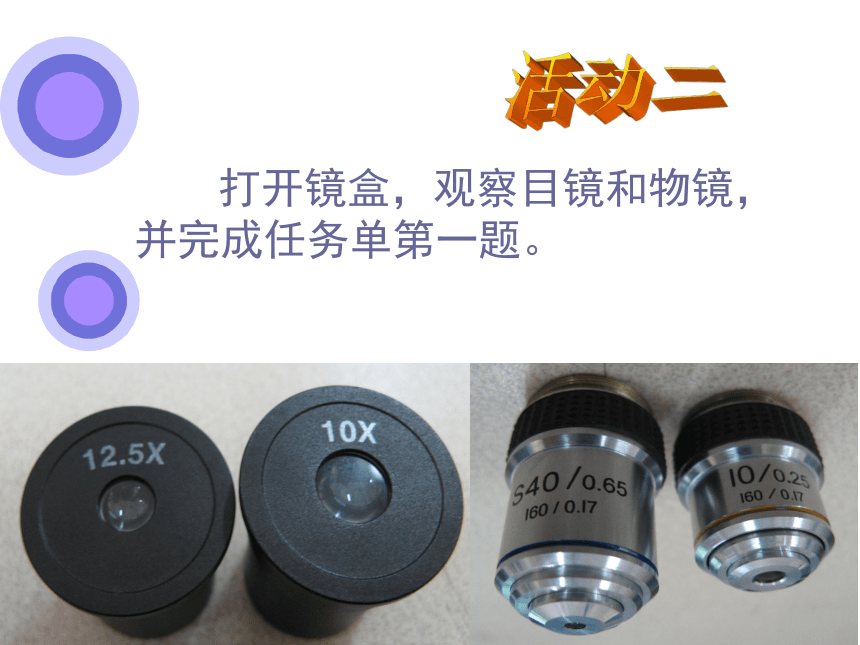

打开镜盒，观察目镜和物镜，并完成任务单第一题。

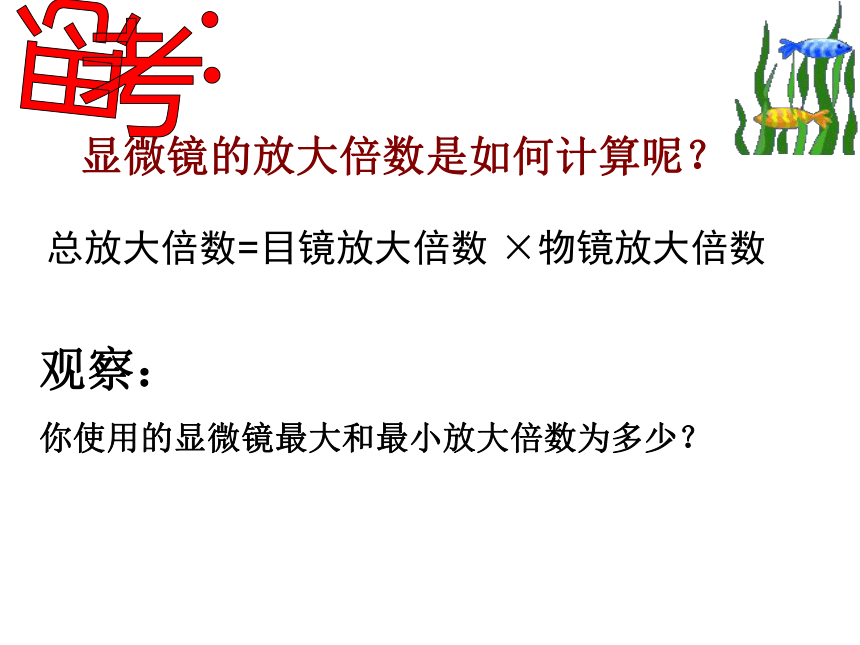

显微镜的放大倍数是如何计算呢？
总放大倍数=目镜放大倍数 ×物镜放大倍数
观察：
你使用的显微镜最大和最小放大倍数为多少？

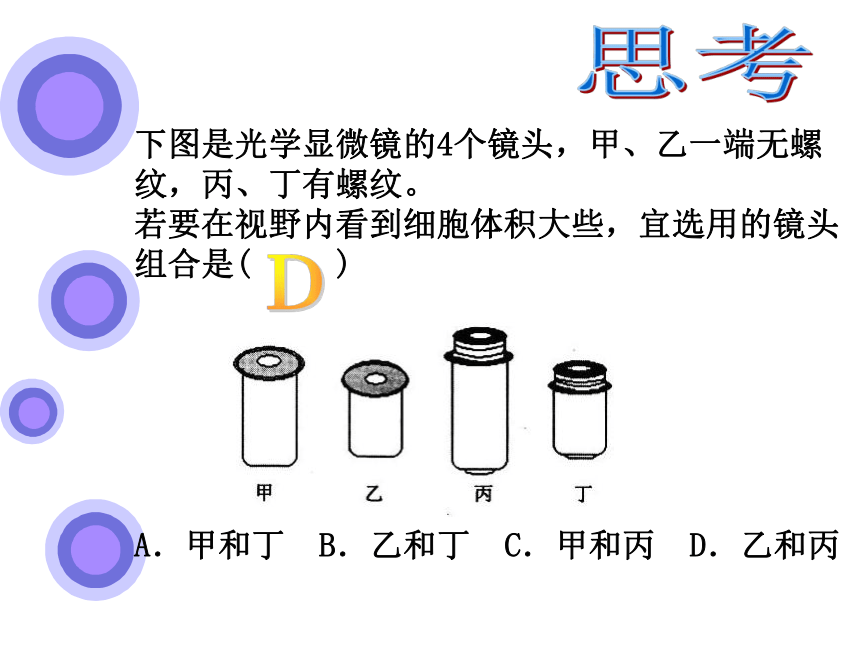

下图是光学显微镜的4个镜头，甲、乙一端无螺纹，丙、丁有螺纹。
若要在视野内看到细胞体积大些，宜选用的镜头组合是( )
A．甲和丁 B．乙和丁 C．甲和丙 D．乙和丙

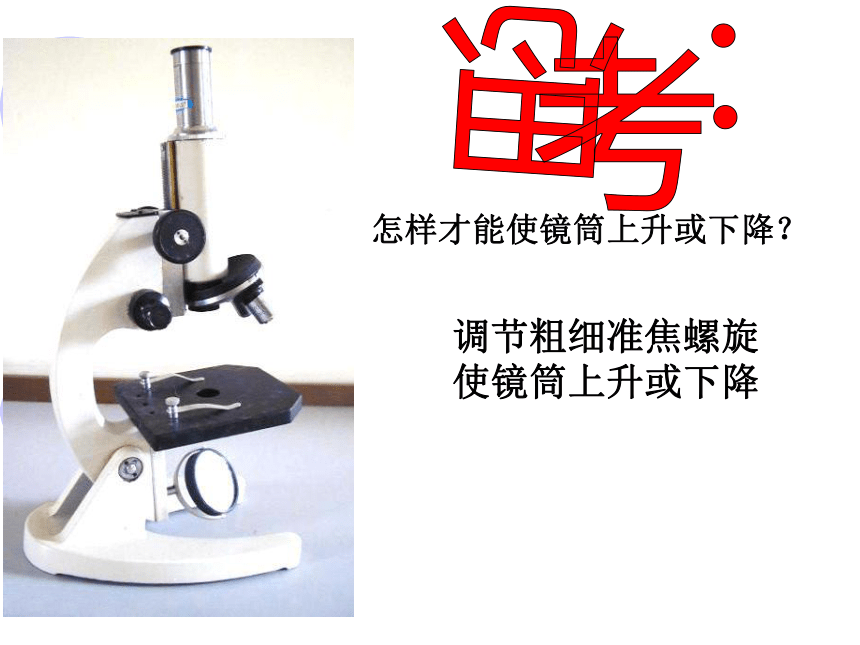

怎样才能使镜筒上升或下降？
调节粗细准焦螺旋使镜筒上升或下降

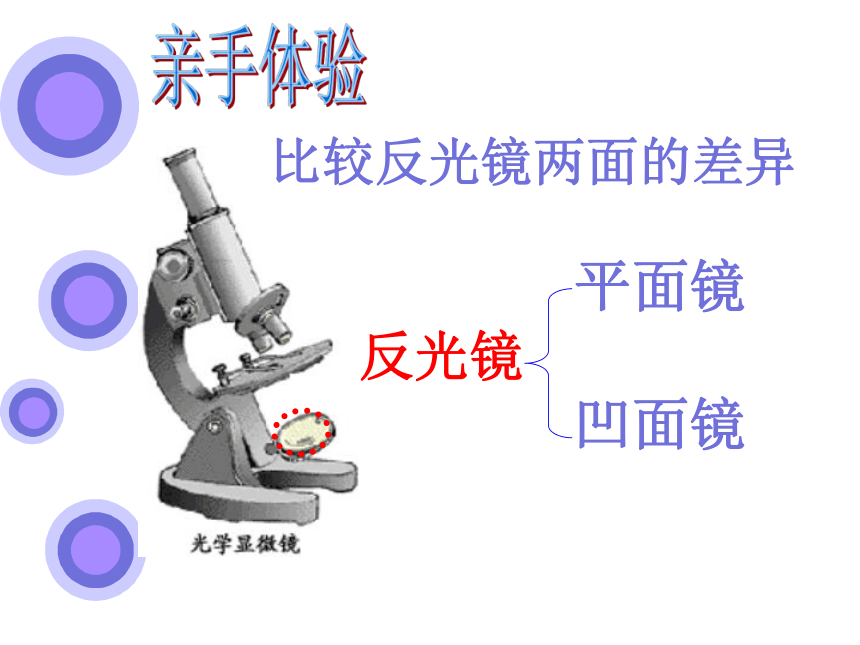

反光镜
比较反光镜两面的差异
平面镜
凹面镜

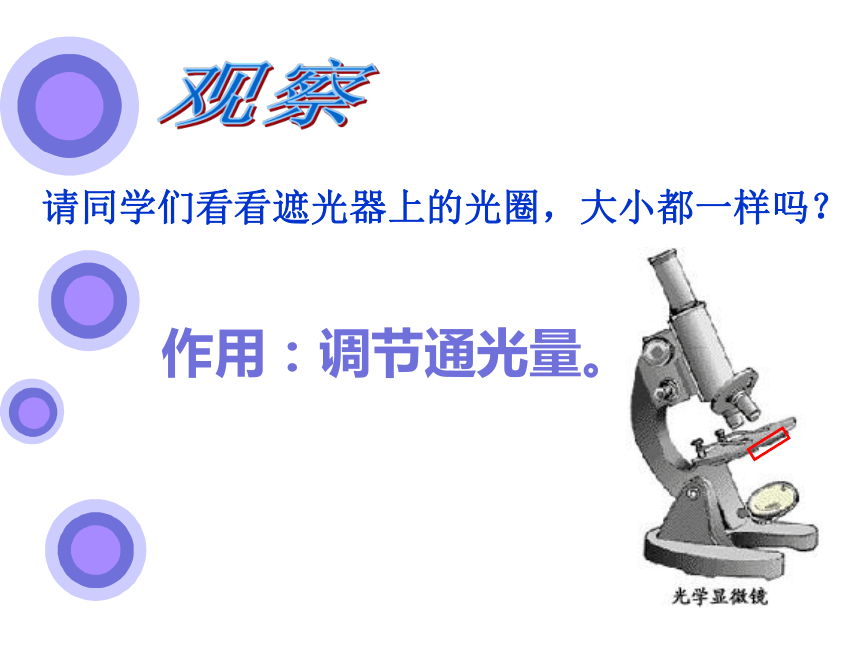

请同学们看看遮光器上的光圈，大小都一样吗？
作用：调节通光量。
显微镜的使用方法和正确的操作步骤
一、取镜和安放
右手握住镜臂，左手托住镜座
把显微镜放在实验台距边缘7厘米处，略偏左，安装好目镜
二、对光
转动转换器，使低倍物镜对准通光孔（注意不要用手扳物镜！）
把一个最大的光圈对准通光孔，左眼注视目镜，右眼睁开，同时用两手转动反光镜，使光线通过通光孔反射到镜筒内。直到出现明亮的视野。
三、观察
把“6”字玻片标本放在载物台上用压片夹压住，标本要正对通光孔
转动粗准焦螺旋，顺时针旋转使镜筒缓缓下降，直到物镜接近玻片标本为止
注意：此时眼睛一定要看着物镜！
左眼向目镜内看，同时逆时针方向转动粗焦螺旋，使镜筒缓缓上长升直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰
活动三：动动手
用低倍镜找到“6”的物象，并把你观察的现象记录在纸上
6
6
玻片上、下、左、右移动，视野中的物像如何移动？
物象在视野的下方，若要移至中央，则装片应向镜臂方向（向下）移动。
装片移动方向与视野中物像移动方向是相反的。
镜臂侧
镜臂侧
按照显微镜使用步骤，让我一起观察下“上”字装片在显微镜中所成的像。
实验后显微镜应如何处理？
1、观察完毕，先提升镜筒，取下玻片标本
2、用纱布将显微镜外表擦拭干净
3、转动转换器使两个物镜偏向两旁，将镜筒缓 慢降至最低
4、将反光镜放在直立的位置
5、将显微镜放回镜箱
四、整理与存放
显微镜的结构
1.显微镜的放大倍数等于　 与　
　 放大倍数的　　　。
2.用显微镜观察物象时,装片移动方向与视野中物像移动方向 .
物像在视野的左下方，若使物像在视野的中央，物像应向　　　　　方移动。
目镜放大倍数
物镜
积
相反
左下方
1.使用显微镜时，取镜要用一手__________，一手__________，放在实验台的偏___的位置，然后安装好__________。
2.对光时，转动转换器，使____倍镜对准_________，转动遮光器，使一个较大的________也对准__________。用____眼朝_______里注视，____眼睁开，然后用双手调节_________，直到看到明亮的视野为止。
握镜臂
托住镜座
左
目镜和物镜
通光孔
光圈
通光孔
左
目镜
右
反光镜
低
显微镜操作步骤
3.把要观察的玻片标本放在　　　 上，用
　压住，标本要正对　　　　的中央。
4.转动___准焦螺旋，使镜筒_______下降，直到物镜接近玻片标本。（此时眼睛一定要看着 ）
5.____时针方向转动____准焦螺旋，使镜筒缓缓上升直到看清物像为止。再略微转动____准焦螺旋，使看到的物像更加清晰。
6.实验完毕,先提升 ，取下玻片标本,用纱布将显微镜外表擦拭干净,将 放在直立的位置,将显微镜放回原处.
载物台
压片夹
通光孔
粗
缓慢
物镜
逆
粗
细
镜筒
反光镜
