游标卡尺和螺旋测微器

(共17张PPT)
游标卡尺

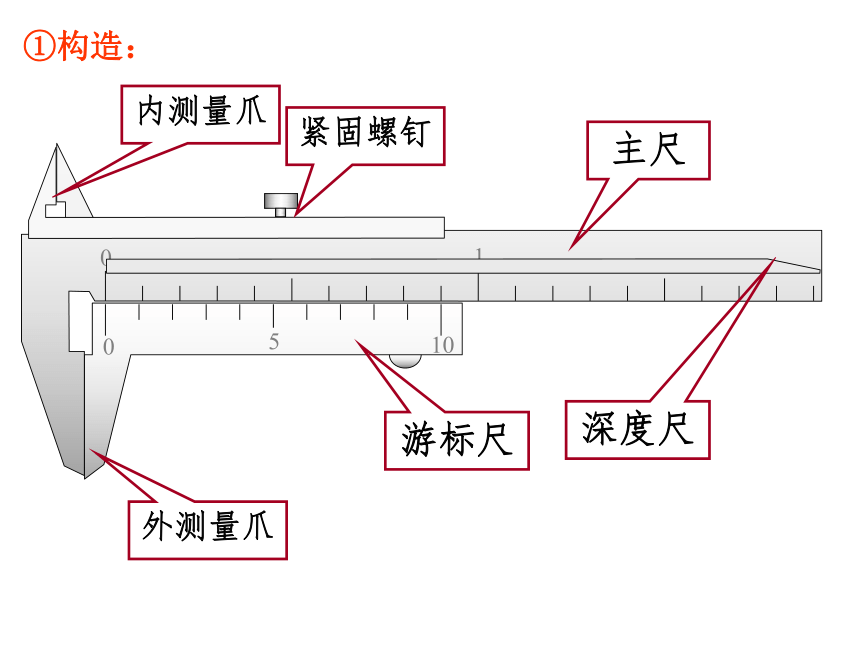

①构造：
0
1
0
5
10
内测量爪
紧固螺钉
外测量爪
游标尺
深度尺
主尺
使用
原理
0
1
0
5
10

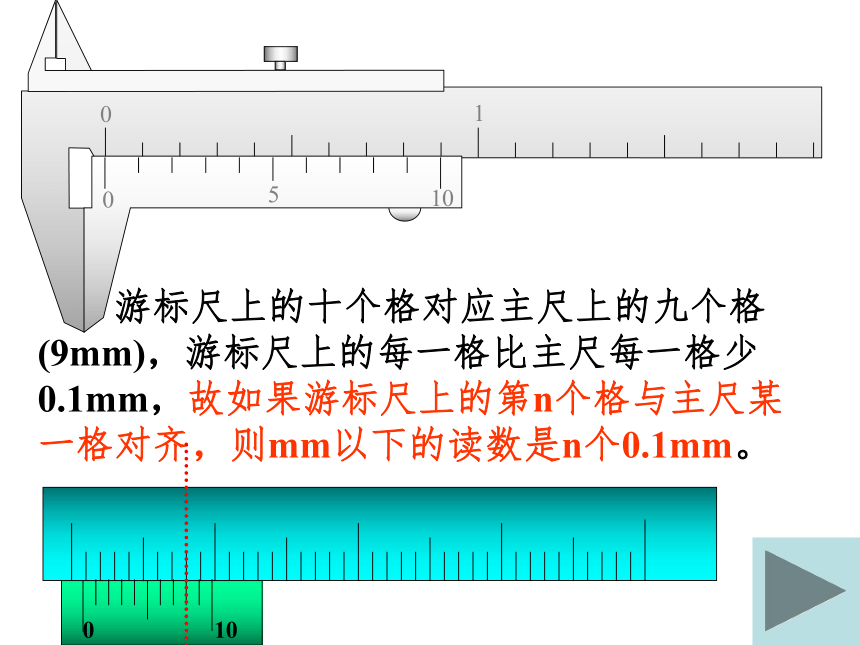

游标尺上的十个格对应主尺上的九个格(9mm)，游标尺上的每一格比主尺每一格少0.1mm，故如果游标尺上的第n个格与主尺某一格对齐，则mm以下的读数是n个0.1mm。
0 10

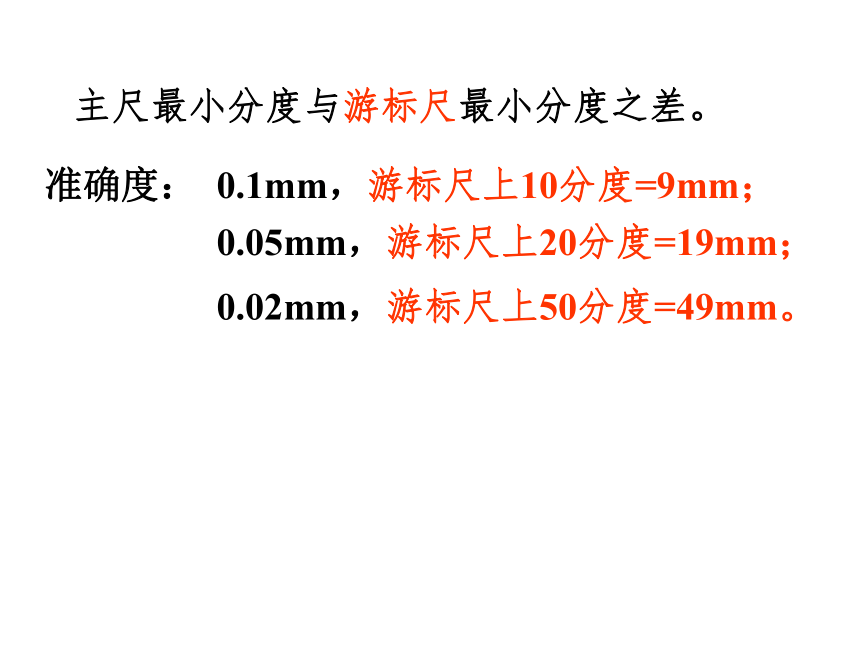

主尺最小分度与游标尺最小分度之差。
准确度：
0.1mm，游标尺上10分度=9mm；
0.05mm，游标尺上20分度=19mm；
0.02mm，游标尺上50分度=49mm。

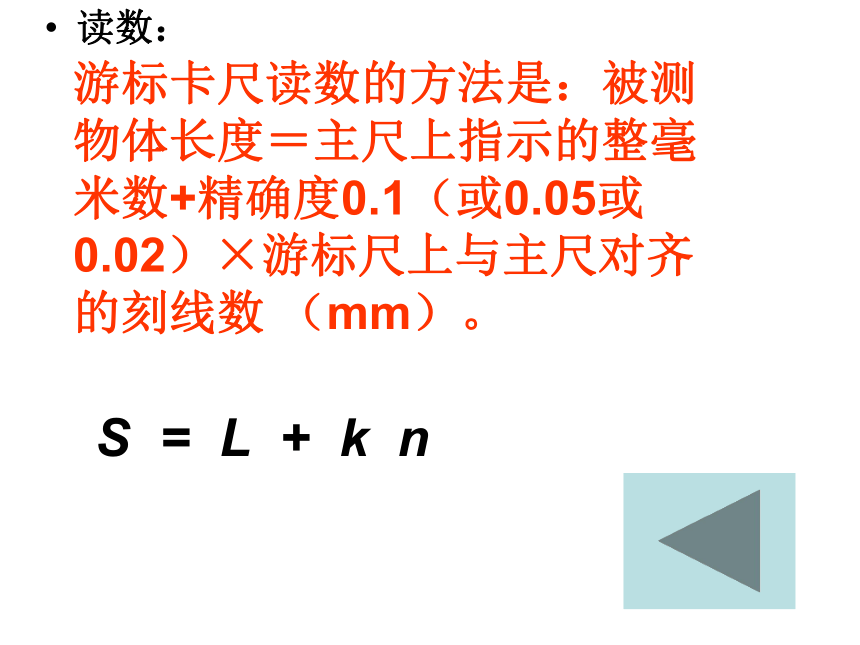

读数：
游标卡尺读数的方法是：被测物体长度＝主尺上指示的整毫米数+精确度0.1（或0.05或0.02）×游标尺上与主尺对齐的刻线数 （mm）。
S = L + k n

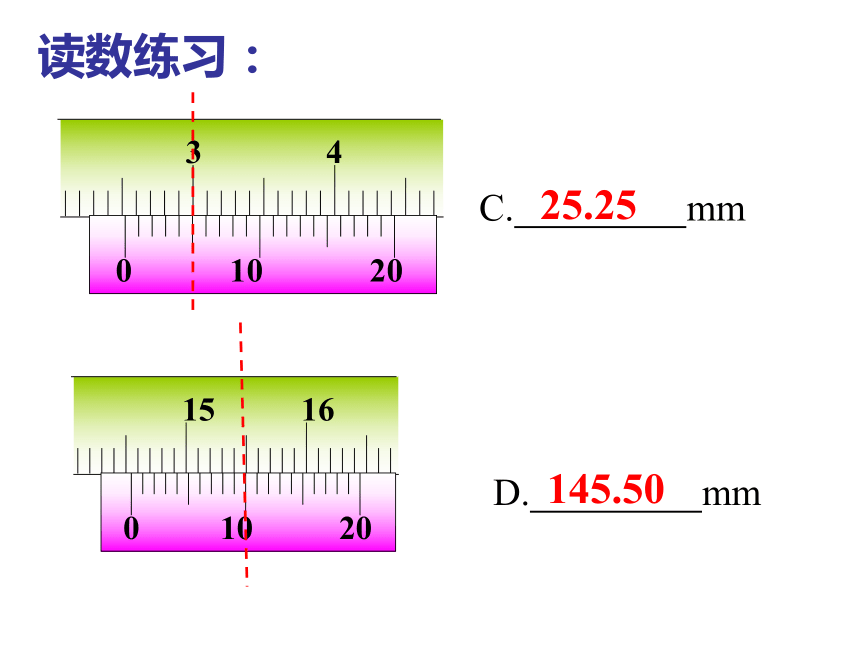

读数练习：
3
4
0
10
20
C. mm
15
16
0
10
20
D. mm
25.25
145.50
读数练习：
E. mm
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
10
F. mm
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
10
6.40
20.26
一均匀材料制成的圆柱体，用游标为50分度的卡尺测定其直径，结果如图所示。由图可知其直径为_ 。
１
０
１
1
2
3
4
5
6
7
8
9
0
0
0
5
4
3
2
1
6
主尺
游标
(cm)
主尺：８mm
游标：0.0２mm ×０
8.00mm或0.800cm
一均匀材料制成的圆柱体，用游标为50分度的卡尺测定其直径，结果如图所示。由图可知其直径为_ 。
４
０
９
８
５
0
5
4
3
2
1
6
1
2
3
4
5
6
7
8
9
0
0
主尺
游标
(cm)
1.94mm或0.194cm
主尺：１mm
游标：0.02mm×47
螺旋测微器
2、螺旋测微器的主要部件和使用
A、螺旋测微器的构造
测微螺杆
制动螺丝
旋钮（鼓轮）
微调旋钮
刻度
小钻
每逆时针转动一周，退出0.5mm
B、螺旋测微器刻度原理
0 5
10
0
40
旋1周
退0.5mm
半毫米刻度线露出
0 5
10
0
40
旋2周
退1.0mm
整毫米刻度线露出
0 5
30
20
10
把鼓轮圆周刻成50格
旋1格
退0.5/50=0.01mm
测量值=主尺整毫米数＋副尺N线× 0.01mm
0 5
30
20
10
测量值:
2mm＋0.194mm＝2.194mm
半毫米线未露出，副尺读数不加50
0 5
30
20
10
半毫米线已露出，副尺读数加50
测量值:
2mm＋0.694mm＝2.694mm
读数：2.236mm
20
30
0
主尺：2mm
副尺：0.01mm×23.6
要注意有估读
0 5
3mm ＋ 0.140mm＝3.140mm
20
10
读数练习：
0 5
40
30
1mm ＋ 0.840mm＝1.840mm
