11.5 实验：练习使用多用电表 课件—2020-2021学年【新教材】人教版（2019）高中物理必修第三册34 张PPT

第5节实验：练习使用多用电表
第十一章电路及其应用
知识点 认识多用电表
思考：能否把电流表改装成直接测量电阻的欧姆表?
如果把电流表10mA刻度标为“0Ω”,
5mA刻度标为“150Ω”,
0mA刻度标为“∝Ω”,
把其它电流刻度都按Rx=1.5/Ix-150 转换成电阻刻度,它岂不成了一个能直接测量电阻的仪器?
1
新知探究
知识点 认识多用电表

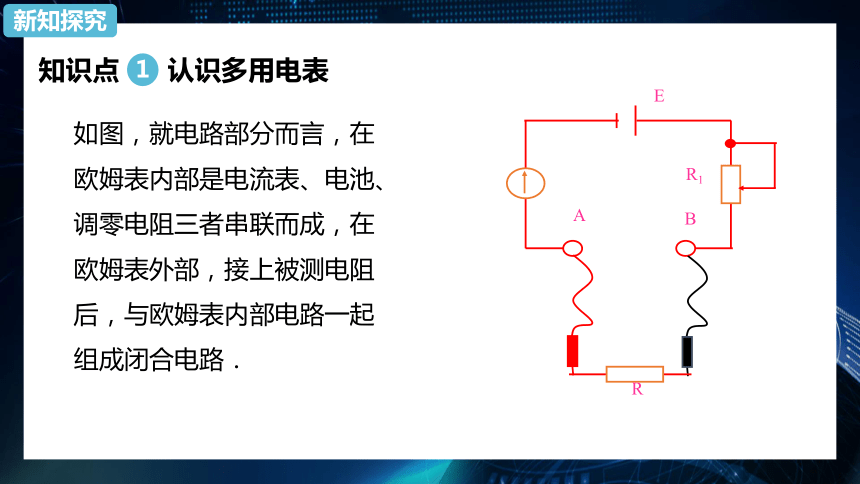

如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．
1
新知探究
R1
A
B
E
R
知识点 认识多用电表

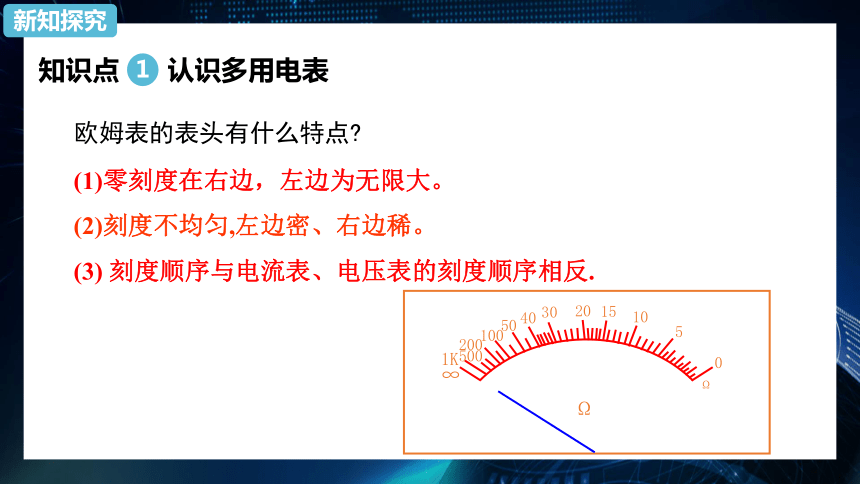

欧姆表的表头有什么特点?
(1)零刻度在右边，左边为无限大。
(2)刻度不均匀,左边密、右边稀。
(3) 刻度顺序与电流表、电压表的刻度顺序相反.
1
新知探究
0
5
10
15
Ω
Ω
20
30
40
50
100
200
500
∞
1K
知识点 认识多用电表

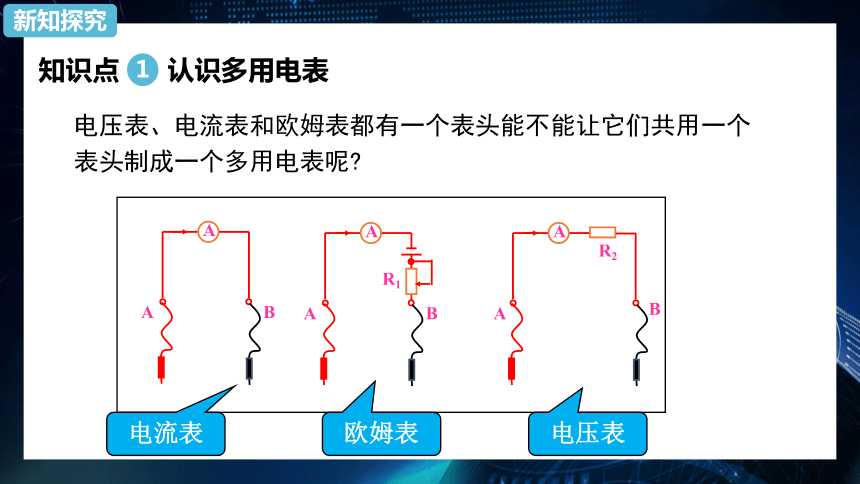

电压表、电流表和欧姆表都有一个表头能不能让它们共用一个表头制成一个多用电表呢?
1
新知探究
A
A
B
A
A
B
R1
A
A
B
R2
电流表
欧姆表
电压表
知识点 认识多用电表

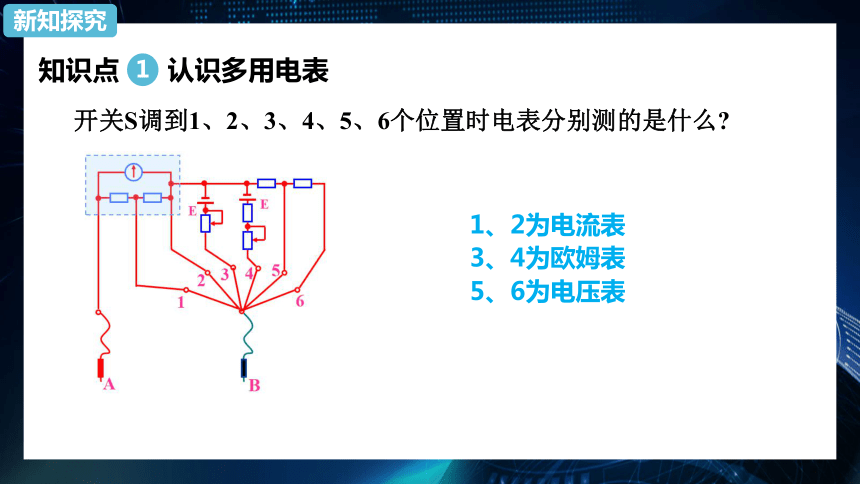

开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?
1
新知探究
1、2为电流表
3、4为欧姆表
5、6为电压表

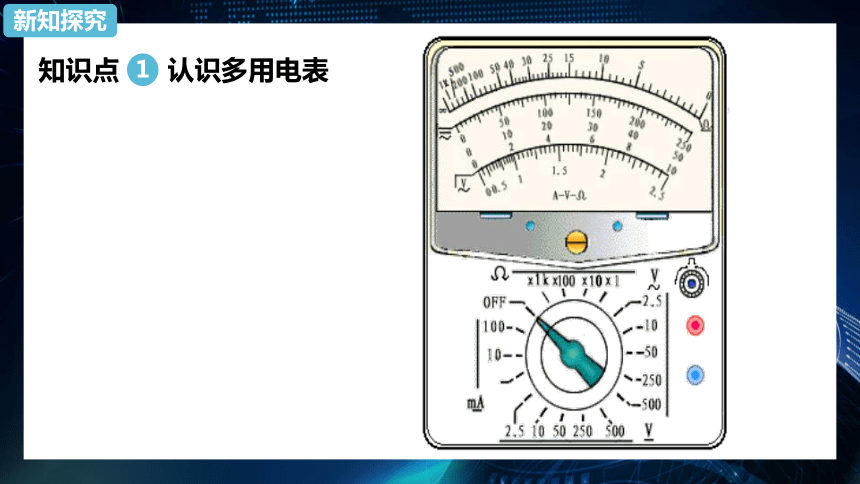

知识点 认识多用电表
1
新知探究
知识点 认识多用电表
欧姆调零旋钮：测电阻前，要把两表笔直接接触，调整欧姆调零旋钮，使指针指到右端零刻度线（欧姆调零）
指针定位螺丝：无论测电流、电
压或电阻，使用前都要调整指
针定位螺丝，使指针指到左端零
刻度线（机械调零）。只机械调
零一次。
1
新知探究
知识点 认识多用电表
表笔：红笔插入“+”插孔；黑表笔插入“-”插孔。
选择开关：不使用时，应把选择开关
旋转到OFF位置。
1
新知探究
知识点 认识多用电表
1．原理
依据闭合电路的欧姆定律制成，它是由电流表改装而成的．
2．内部构造
由表头、电源和可变电阻三部分组成．
1
新知探究

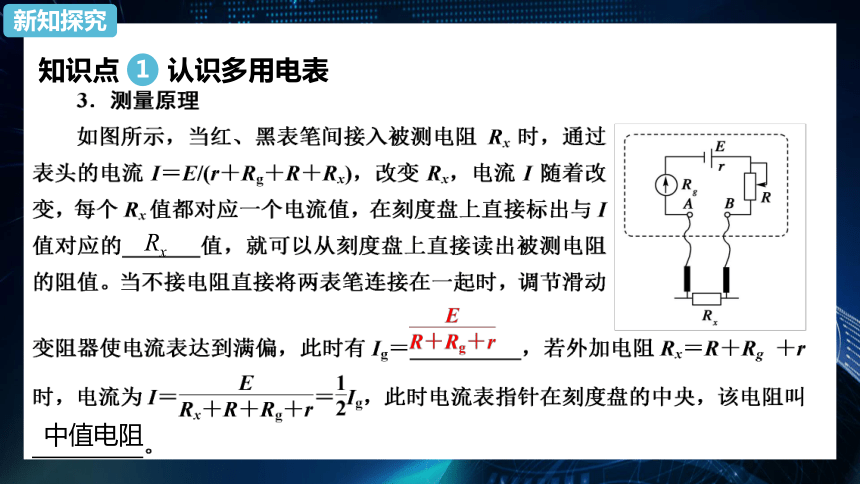

知识点 认识多用电表
1
新知探究
Rx　
中值电阻　
知识点 认识多用电表
4.欧姆表的使用步骤
(1)机械调零：欧姆表使用前一定要观察指针是否指在左端电阻∞处，若有偏差，应用小螺丝刀轻旋调零螺丝．
(2)选挡：一般欧姆表都有多个挡位，测量时要进行合理选挡，使读数在中值刻度附近，若指针偏转角度较小，说明待测电阻阻值较大，应选较大倍率的挡位，否则换倍率较小的挡位．
(3)电阻调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端电阻零刻度处．
1
新知探究
知识点 认识多用电表
4.欧姆表的使用步骤
(4)测量：将待测电阻与别的元件断开，将红、黑表笔接在被测电阻两端进行测量．
注意：不要用手接触表笔的金属杆部分．
(5)读数：将刻度盘上的读数乘以选择开关所指的倍率即可得到被测电阻的阻值．
1
新知探究
知识点 认识多用电表
4.欧姆表的使用步骤
(6)若要换挡测量新的电阻，需重复以上(2)～(5)步．
(7)测量完毕，应将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压的最高挡，长期不用时，应将欧姆表中的电池取出．
1
新知探究
名师指点
?1.测量时指针的偏角指的是偏转到的位置和测量前的位置的夹角，所以偏角大，电阻小，偏角小，电阻大.
?2.选挡时若无法估计待测电阻大小，是应将选择开关旋到“×1”挡，欧姆调零后，将红、黑表笔分别接到电阻两端，若指针偏角太小，则逐渐增大量程，直到指针指到中值电阻附近为止.
知识点 使用多用电表
如图所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．
2
新知探究
知识点 使用多用电表
(1)测电压
①将功能选择开关旋转到直流电压挡。
②根据待测电压的估计值选择量程。如果难以估测待测电压值，应按照由大到小的顺序，先将选择开关旋转到最大量程上试测，然后根据试测的数值，重新确定适当的量程进行测量。
2
新知探究
知识点 使用多用电表
(1)测电压
③测量时，用红黑测试表笔使多用电表跟小灯泡L并联，注意红表笔接触点的电势应比黑表笔高。
④根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数。
2
新知探究
知识点 使用多用电表
(2)测电流
①选择直流电流档合适的量程．
②将被测电路导线拆开一端，把多用电表串联在电路中．
③读数时，要认清刻度盘上的最小刻度．
注意：电流应从红表笔流入多用电表．
2
新知探究
知识点 使用多用电表
(3)测电阻
①将待测电阻从电路中断开，因为欧姆挡内接电源。
②根据估测电阻大小选择适当倍率的欧姆挡，使测量时指针落在刻度盘的中间区城(这样测量误差小)。
③进行欧姆调零:使两表笔直接接触，调整欧姆调零旋钮，使指针指向"0Ω”。
2
新知探究
知识点 使用多用电表
(3)测电阻
④测量读数，电阻值为读数乘倍率。
⑤若需要改变挡位，必须重新进行欧姆调零。
在测电阻时若指针偏转太小说明应更换更大量程。因为指针总是从左向右编转编转小时对应的电阻值大。
2
新知探究
知识点 使用多用电表
(4)并不总是红表笔接触点的电势比黑表笔高。测电压和电流时，红表笔接触点的电势比黑表笔高;而测电阻时，红表笔接触点的电势比黑表笔低。
2
新知探究
知识点 使用多用电表
(5)二极管的特点及其电阻测量
①特点：如图所示，它由半导体材料制成，有两个电极．
②电阻测量：正向电阻较小，反向电阻较大，可用多用电表判断它的正、负极或区分它的好坏，二极管具有单向导电性．
2
新知探究
名师指点
1.使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小，指针的偏角越小，测量电阻值越大。
2.流过欧姆表的电流是自己内部电源提供的，流过电压表和电流表的电流是外电路的电源提供的。
名师指点
用多用电表探索黑箱内的电学元件
判断目的
应用挡位
现象
电源
电压挡
两接线柱正、反接时均无示数说明无电源
电阻
欧姆挡
两接线柱间正、反接时示数相同
二极管
欧姆挡
正接时示数很小，反接时示数很大
电容器
欧姆挡
指针先指“0Ω”后逐渐增大到“∞”，且越来越慢
电感线圈
欧姆挡
示数由“∞”逐渐减小到某一较小固定示数
名师指点
电路故障一般是短路或断路，常见的情况有导线断芯，灯泡断丝，灯座短路，电阻器内部断路，或接头处接触不良等，检查故障的方法有：
(1)电压表检测
如果电压表读数为零，说明电压表上无电流通过，可能在并联路段之外有断路，或并联路段内有短路；如果电压表有示数，说明电压表上有电流通过，则在并联电路之外无断路或并联路段内无短路．
用多用电表判断电路故障
名师指点
(2)假设法
已知电路发生某种故障，寻求故障在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用电路知识进行正向推理，推理结果若与题述现象不符合，则故障不在该部分电路；若结果与题述现象符合，则故障可能发生在这部分电路，这样逐一排除，直到找到发生故障处为止．
用多用电表判断电路故障
1.关于多用电表及其使用操作，下列说法正确的是（?? ）
A.?使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近
B.?测量不同电阻，每次都必须重新调零再进行测量
C.?测电流电压时，电流从红表笔流入黑表笔流出，测电阻时恰好相反
D.?多用电表的指针偏角越大，被测电阻的阻值越大
课堂训练
解析：A．电路中电流I与待测电阻的阻值Rx关系图象是非线性关系，当待测电阻为零时，电表满偏，可知欧姆表的零刻度在右侧，电阻刻度左侧密右侧疏，中央刻度附近相对均匀，则使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近，A符合题意；
B．测量不同电阻时，只要不换挡，则不需要重新调零，B不符合题意；
C．多用电表测电压与电流时，电流从红表笔流入，测电阻时电流也是从红表笔流入多用电表，C不符合题意；
D．多用电表的指针偏角越大，被测电阻的阻值越小，D不符合题意。
故答案为：A。答案：A
课堂训练
2.有一个多用电表，其欧姆挡的四个量程分别为：“×1”、“×10”、“×100”、“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（?? ）
A.?换用“×1k”挡，不必重新调整调零旋钮
B.?换用“×10”挡，不必重新调整调零旋钮
C.?换用“×1k”挡，必须重新调整调零旋钮
D.?换用“×10”挡，必须重新调整调零旋钮
课堂训练
解析：欧姆表的零刻度在最右边，指针偏角大说明被测电阻小，因此，要换小挡位×10，且要重新欧姆调零，D符合题意，ABC不符合题意；
故答案为：D。
答案：D
课堂训练
3. 平安同学先用多用电表的欧姆表“ 10”档测量，发现指针偏转角度很大而读数很小。为了减小测量误差，他再次进行测量前应该进行的操作步骤顺序是（?? ）
①将红表笔和黑表笔接触
②把选择开关旋转到“×100”位置
③把选择开关旋转到“×1”位置
④调节欧姆调零旋钮使表针指向欧姆零点
A.?③①④???????????????????B.?②①④???????? C.?③④①????????????????D.?②④①
课堂训练
解析：指针的偏转角过大，表明选用的倍率过大，应当减小倍率，故把选择开关旋转到“×1”位置，更换档位之后，应重新进行欧姆调零，再进行测量读出数据，故合理的操作顺序为③①④。
故答案为：A。
答案：A
课堂训练
谢谢
