第4章 电路探秘 阶段性测试(八)（课件版 17张PPT 4.4-4.5）

(共17张PPT)
[考查范围：4.4～4.5]
阶
段
性
测
试（八）
八年级
科学

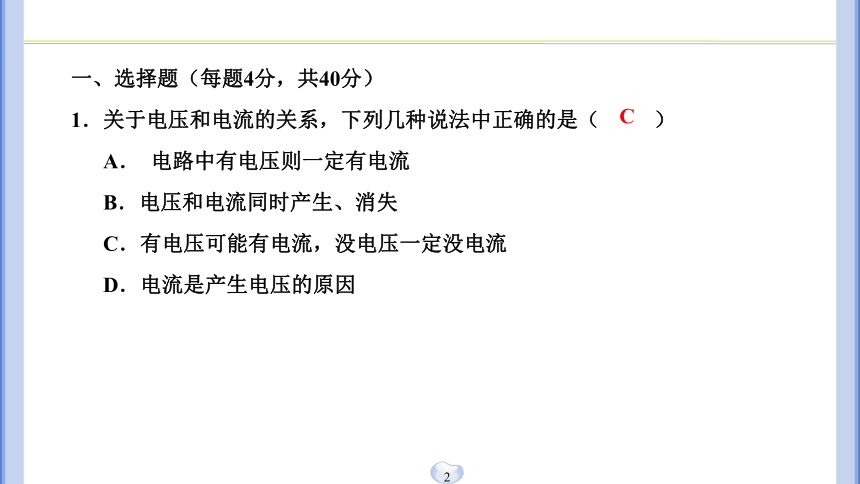

一、选择题（每题4分，共40分）
1．关于电压和电流的关系，下列几种说法中正确的是（　
　）
A．
电路中有电压则一定有电流
B．电压和电流同时产生、消失
C．有电压可能有电流，没电压一定没电流
D．电流是产生电压的原因
C

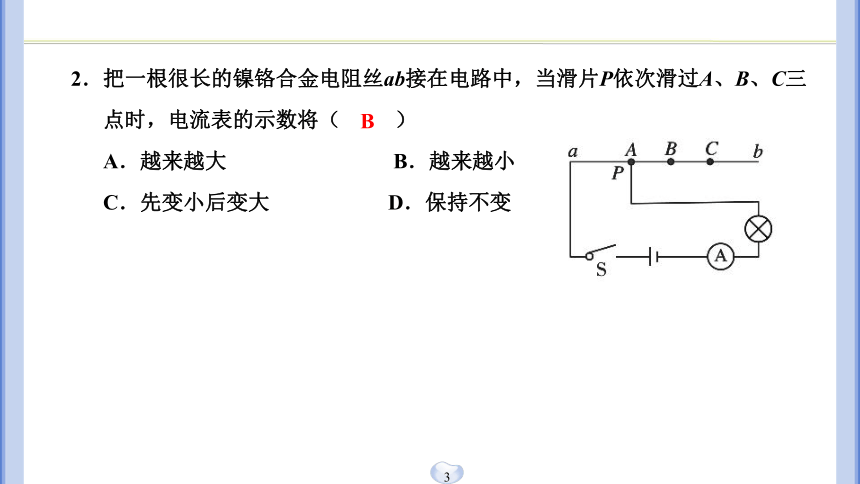

2．把一根很长的镍铬合金电阻丝ab接在电路中，当滑片P依次滑过A、B、C三
点时，电流表的示数将（　
　）
A．越来越大
B．越来越小
C．先变小后变大
D．保持不变
B

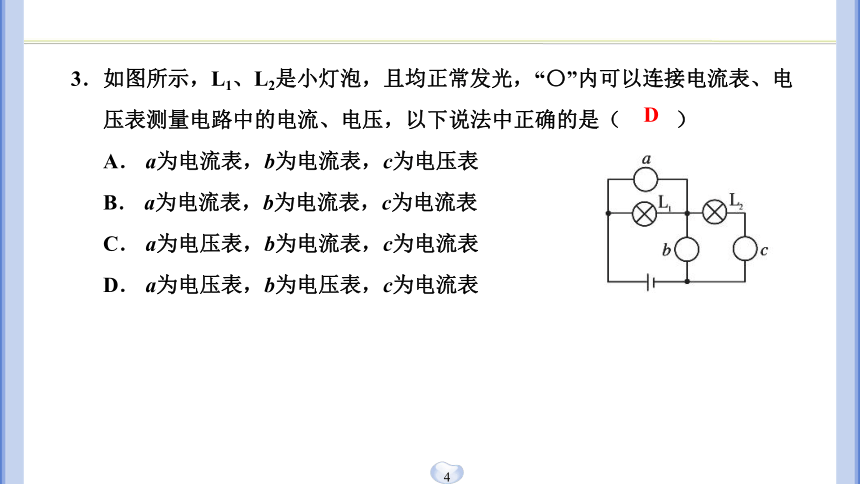

3．如图所示，L1、L2是小灯泡，且均正常发光，“〇”内可以连接电流表、电
压表测量电路中的电流、电压，以下说法中正确的是（　
　）
A．
a为电流表，b为电流表，c为电压表
B．
a为电流表，b为电流表，c为电流表
C．
a为电压表，b为电流表，c为电流表
D．
a为电压表，b为电压表，c为电流表
D
4．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是
（　
　）
A．只闭合S1时，两只灯泡是串联的
B．若先闭合S1，再闭合S2，电压表读数不变、
电流表读数变大
C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏
D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损
B

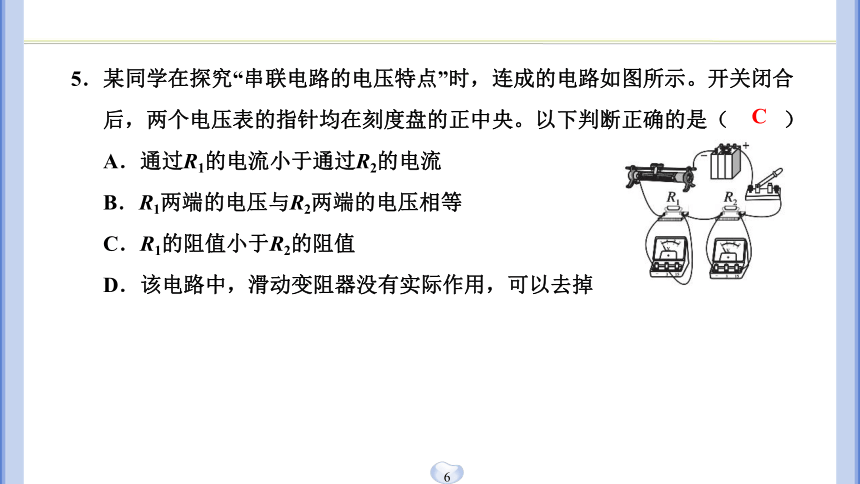

5．某同学在探究“串联电路的电压特点”时，连成的电路如图所示。开关闭合
后，两个电压表的指针均在刻度盘的正中央。以下判断正确的是（　
　）
A．通过R1的电流小于通过R2的电流
B．R1两端的电压与R2两端的电压相等
C．R1的阻值小于R2的阻值
D．该电路中，滑动变阻器没有实际作用，可以去掉
C

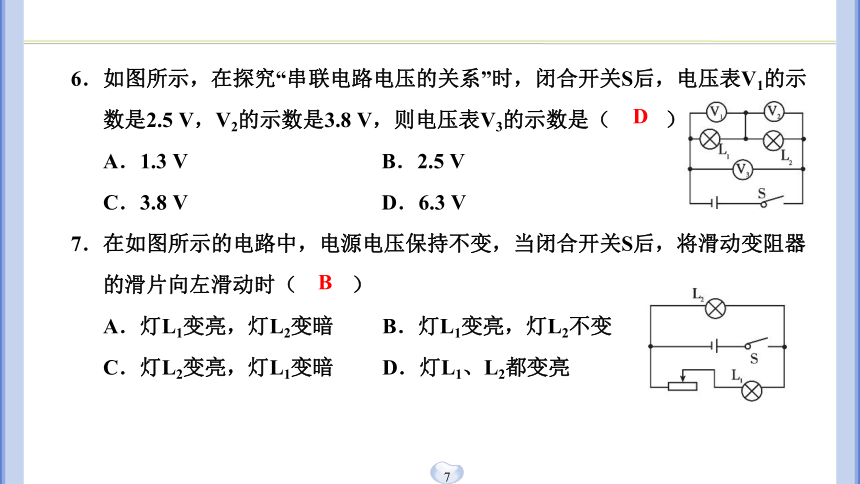

6．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示
数是2.5
V，V2的示数是3.8
V，则电压表V3的示数是（　
　）
A．1.3
V
B．2.5
V
C．3.8
V
D．6.3
V
7．在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器
的滑片向左滑动时（　
　）
A．灯L1变亮，灯L2变暗
B．灯L1变亮，灯L2不变
C．灯L2变亮，灯L1变暗
D．灯L1、L2都变亮
D
B
8．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合
后发现，甲、乙两灯都不亮，为了找到故障原因，小张用一根导线来检查。
当导线与A、B两点连接时，甲灯不亮、乙灯亮；当导线与B、C两点连接
时，两灯都不亮。由此推测故障是（　
　）
A．
A、B两点间存在短路
B．A、B两点间存在断路
C．B、C两点间存在短路
D．B、C两点间存在断路
B
9．如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑
片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表（由电
流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。当油箱
内油量增加时，油量表指针读数（　
　）
A．
增大
B．不变
C．减小
D．无法确定
A
10．如图所示的电路中，1、2、3、4、5、6为连接点的标号，电源电压恒为
3
V，在开关闭合后，发现小灯泡不亮。现用电压表检查电路故障，需要
检测的有：电源、开关、小灯泡、导线以及电路中的各连接点，测量结果
如下表所示。则电路故障可能为（　
　）
A．开关断路
B．小灯泡断路
C．小灯泡短路
D．电源短路
B
二、填空题（每空2分，共26分）
11．滑动变阻器上标有“10
Ω　2
A”字样，“10
Ω”的意思是________________，
“2
A”的意思是_____________________________。
12．一位同学设计了一个风力测定仪，如图所示，O是转动轴，C是金属杆，下
面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越
大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路
中接有一个小灯泡，测风力时，闭合开关S即可。
通过分析可知：金属杆OC与弧形电阻AB组合
在一起相当于一个_____________，观察小灯泡的
_________可以粗略地知
道风力的大小，风力_________（填“变大”或“变小”）时灯泡变亮。
最大阻值是10
Ω　
　允许通过的最大电流是2
A　
　滑动变阻器　
　亮度　
　变大　
13．如图甲所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入
盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这
个电池的电压是______V，______片是它的正极。如图乙是某同学连接的
电路，他要用电压表测量灯L1两端的电压，该电路连接有两处错误地方，
请指出：①__________________________；②______________________。
　0.3　
　铜　
　电压表正负接线柱接反了　
　电压表量程选错了　
14．如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电压表的示数
是3
V；当S1断开、S2闭合时，电压表的示数为4.5
V。则当Sl、S2都断开
时，L1、L2两端的电压分别是________、_________，此时电压表的示数
是_________；当Sl、S2都闭合时，电压表的示数是__________。
　3
V　
　1.5
V　
　0　
　4.5
V　
三、探究题（每题17分，共34分）
15．小徐和小静探究“并联电路电压的关系”时，小徐先按图甲所示电路图连接
图乙所示的实物图。（电压表尚未连接）
（1）小静一眼就看出了小徐连接的错误，并指出如果直接闭合开关将出现
________（填“断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造
成滑动变阻器被损坏。
　短路　
（2）小静只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一
端，就使电路连接正确了。她的做法可能是__________________________
________________________________________________。
（写出一种即可）
（3）接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，通
过调节滑动变阻器使电压表V1的示数如图丁所示，则电压表V的示数
是_________V。
（4）在电路中串联滑动变阻器的作用是______________________________
_________。闭合开关前，滑动变阻器的滑片P应置于______（填“左”或“
右”）端，该实验的结论是___________________________。
　
将导线①的一端从接线柱C
改接到D（或将导线②的一端从接线柱A改接到B）　
　2.5　
　
移动滑动变阻器滑片，改变灯泡
两端电压　
　左　
　并联电路各支路电压相等　
16．做“并联电路中电流、电压的关系”实验时，实验用的两个灯泡L1、L2上分
别标有“2.5
V”和“3.8
V”字样，电源电压恒为2.5
V。
（1）小科连接了如图所示的电路。闭合开关前，小科检查发现电路连接有
误，但只要改动一根导线即可。请你在要改动的这根导线上打“×”，并
用笔画线代替导线，将图中的电路连接正确。
【答案】如答图所示：
（2）正确连接电路后继续实验，小科记录的实验数据如表：
小科分析实验数据得出结论：
电流：并联电路中干路电流等于_____________________。
电压：并联电路中各支路电压__________。
（3）请对小科的做法进行评价：____________________________________
_________________________________________________。
　各支路电流之和　
　相等　
　
只做一次实验结果具有偶然性　，改进
方法是　应更换不同规格的灯泡重做三次以上实验
