第4章 电路探秘 阶段性测试(九)（课件版 18张PPT 4.6-4.57）

(共18张PPT)
[考查范围：4.6～4.7]
阶
段
性
测
试（九）
八年级
科学
一、选择题（每题4分，共32分）
1．从欧姆定律可导出R＝
，下列说法中正确的是（　
　）
A．
当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
D

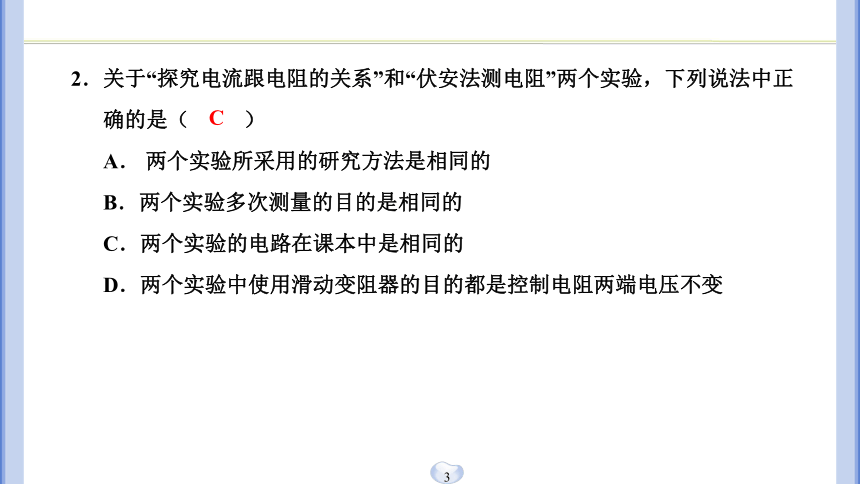

2．关于“探究电流跟电阻的关系”和“伏安法测电阻”两个实验，下列说法中正
确的是（　
　）
A．
两个实验所采用的研究方法是相同的
B．两个实验多次测量的目的是相同的
C．两个实验的电路在课本中是相同的
D．两个实验中使用滑动变阻器的目的都是控制电阻两端电压不变
C

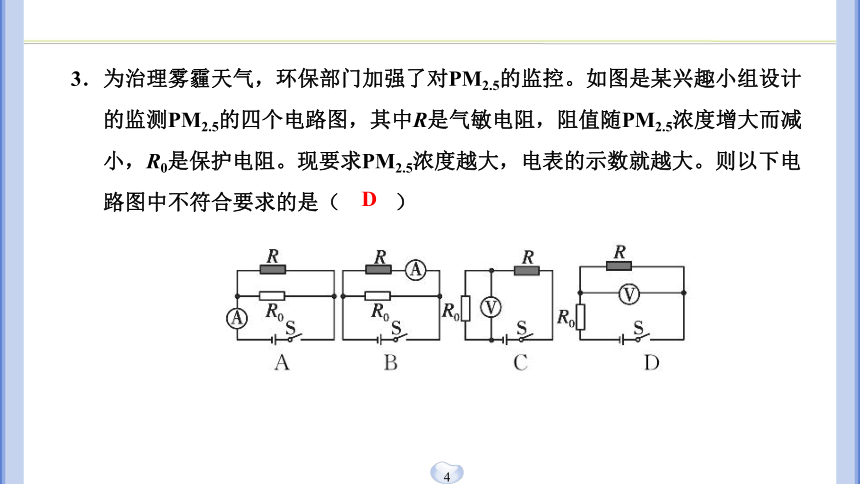

3．为治理雾霾天气，环保部门加强了对PM2.5的监控。如图是某兴趣小组设计
的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5浓度增大而减
小，R0是保护电阻。现要求PM2.5浓度越大，电表的示数就越大。则以下电
路图中不符合要求的是（　
　）
D

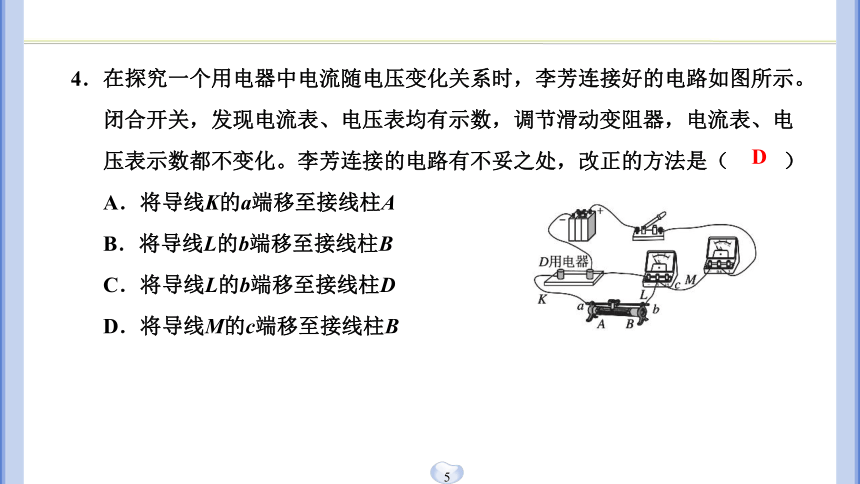

4．在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示。
闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电
压表示数都不变化。李芳连接的电路有不妥之处，改正的方法是（　
　）
A．将导线K的a端移至接线柱A
B．将导线L的b端移至接线柱B
C．将导线L的b端移至接线柱D
D．将导线M的c端移至接线柱B
D

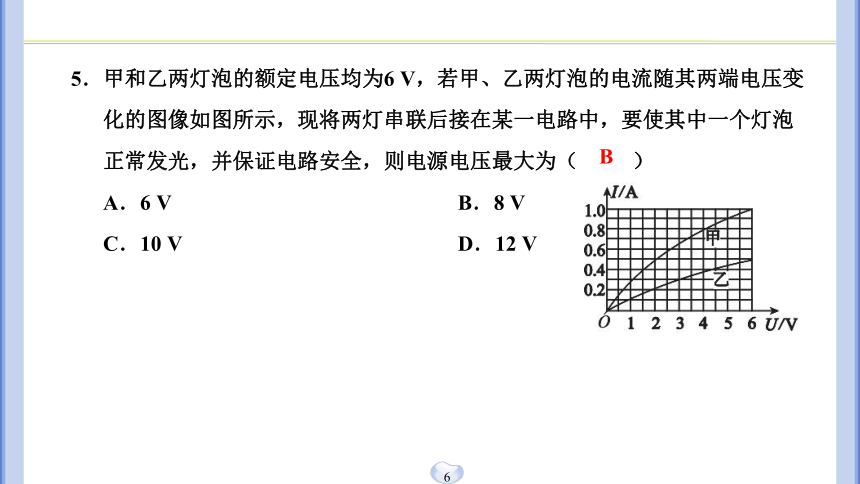

5．甲和乙两灯泡的额定电压均为6
V，若甲、乙两灯泡的电流随其两端电压变
化的图像如图所示，现将两灯串联后接在某一电路中，要使其中一个灯泡
正常发光，并保证电路安全，则电源电压最大为（　
　）
A．6
V
B．8
V
C．10
V
D．12
V
B

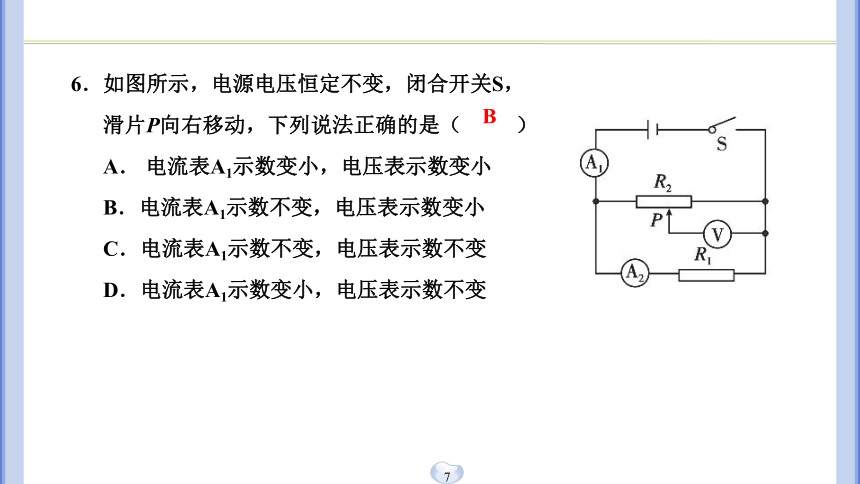

6．如图所示，电源电压恒定不变，闭合开关S，
滑片P向右移动，下列说法正确的是（　
　）
A．
电流表A1示数变小，电压表示数变小
B．电流表A1示数不变，电压表示数变小
C．电流表A1示数不变，电压表示数不变
D．电流表A1示数变小，电压表示数不变
B
7．有两个电阻R1、R2，其阻值的标识已经模糊不清，为了比较两个电阻的阻
值大小，同学们设计了如图所示的四种电路（图中小灯泡的规格都相同），
则其中不能达到目的的是（　
　）
8．在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过
了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中
正确的是（　
　）
A．可能是灯L断路，电流表的示数变小
B．一定是灯L短路，电流表的示数变大
C．可能是电阻R断路，电压表的示数变小
D．可能是电阻R短路，电流表的示数变大
A
二、填空题（每空3分，共24分）
9．利用下面的电路图，在研究电流、电压和电阻的关系时，若只改变滑动变
阻器的阻值，可以探究电流与_________的关系；也可用于伏安法测电阻，
实验时小明观察到两个电表的示数如下，则小明测得R的电阻是______欧。
　电压　
　5　
10．某负温度系数（NTC）的温敏电阻R，其阻值与温度的变化关系如图甲所
示。现用该电阻测量环境的温度，实验电路如图乙所示。
（1）该温敏电阻的阻值随温度的降低而__________。
（2）当温敏电阻在某环境中放置足够长的时间后，电压表读数为2
V，电
流表读数为0.5
mA，此时温敏电阻的阻值是___________Ω，该环境温度
是_________℃。
　增大　
　4×103　
　40　
11．如图甲是利用“伏安法”测小灯泡电阻的实验电路图，图乙是根据实验数据
画出的通过小灯泡的电流I与它两端电压U之间的关系图像。通过图像可以
得出小灯泡两端的电压为4
V时，灯丝电阻为______Ω；当小灯泡两端的
电压增大时，灯丝的电阻将________，其原因是______________________
______________。
　20　
　变大　
　
灯丝的电阻随温度的升
高而增大　
三、探究题（每空3分，共12分）
12．利用如图所示电路研究“电流与电阻的关系”，其中电流表量程为“0～0.6
A”，电压表量程为“0～3
V”，滑动变阻器的规格为“50
Ω　1
A”。依次将
阻值5
Ω、10
Ω、20
Ω的定值电阻接入AB之间完成实验，获得数据如表所
示。
（1）完成第1组实验，断开开关，拆下5
Ω的电阻，改接10
Ω的电阻。继续
操作有以下四步：①闭合开关；②将滑动变阻器的滑片P移到最右端；③
记录电流表数据；④将滑动变阻器的滑片P移到适当位置。从安全和规范
角度考虑，正确的顺序是______________。
　②①④③　
（2）上述操作④中判断滑动变阻器已处于适当位置的依据是____________
_______。
（3）依据表中数据做出如下图像，其中正确的是_______。（填字母，多
选）
（4）要完成本次实验，电源最多只能将_______节干电池串联。
　
电压表示数
为2
V　
　AB　
　4　
四、计算题（每题16分，共32分）
13．在如图所示的电路中，电阻R2的阻值为10
Ω，断开开关S，电流表的示数
为0.4
A，闭合开关S，电流表的示数为1.2
A。求：
（1）电源电压。
（2）R1的阻值。
14．热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变。图
甲中，电源电压U＝6
V，A是小量程电流表，其允许通过的最大电流为
0.02
A，电路保护电阻R的阻值为200
Ω，Rt为热敏电阻，其阻值随环境温
度变化关系如图乙所示。闭合开关S，求：
（1）环境温度为20
℃时保护电阻R两端的电压。
（2）图甲电路可以正常工作的最高环境温度。
