第4章 电路探秘 阶段性测试(七)（课件版 17张PPT 4.1-4.3）

(共12张PPT)
[考查范围：4.1～4.3]
阶
段
性
测
试（七）
八年级
科学

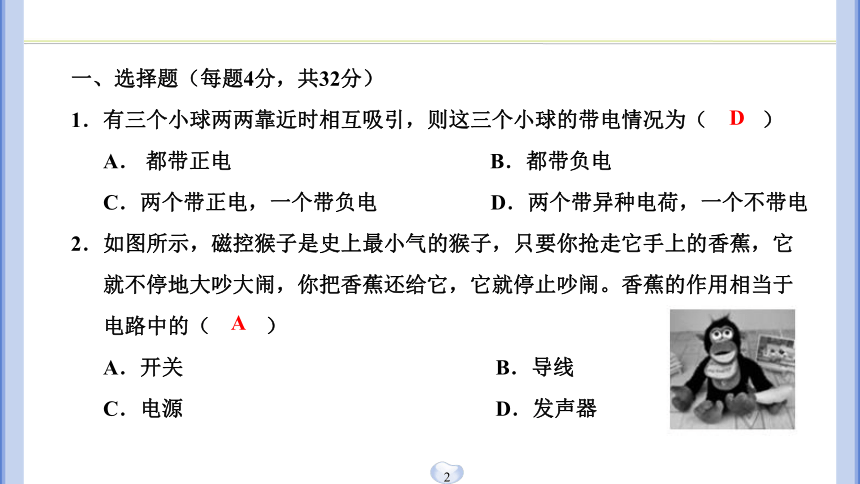

一、选择题（每题4分，共32分）
1．有三个小球两两靠近时相互吸引，则这三个小球的带电情况为（　
　）
A．
都带正电
B．都带负电
C．两个带正电，一个带负电
D．两个带异种电荷，一个不带电
2．如图所示，磁控猴子是史上最小气的猴子，只要你抢走它手上的香蕉，它
就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。香蕉的作用相当于
电路中的（　
　）
A．开关
B．导线
C．电源
D．发声器
D
A

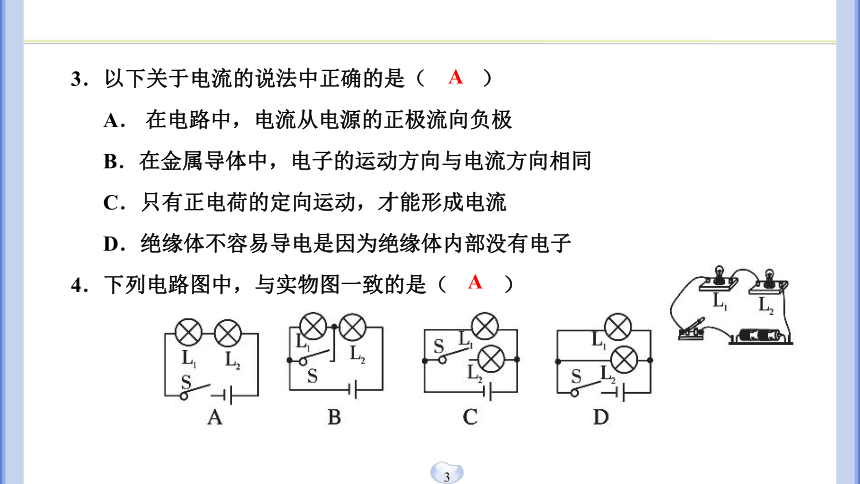

3．以下关于电流的说法中正确的是（　
　）
A．
在电路中，电流从电源的正极流向负极
B．在金属导体中，电子的运动方向与电流方向相同
C．只有正电荷的定向运动，才能形成电流
D．绝缘体不容易导电是因为绝缘体内部没有电子
4．下列电路图中，与实物图一致的是（　
　）
A
A

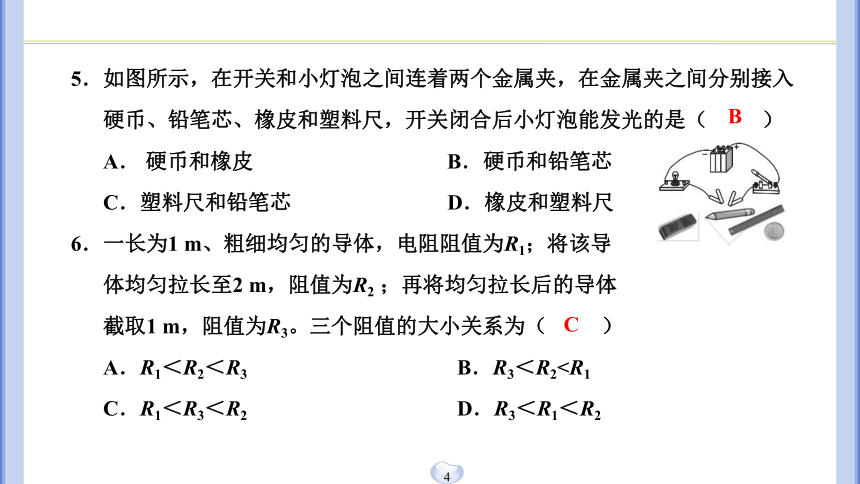

5．如图所示，在开关和小灯泡之间连着两个金属夹，在金属夹之间分别接入
硬币、铅笔芯、橡皮和塑料尺，开关闭合后小灯泡能发光的是（　
　）
A．
硬币和橡皮
B．硬币和铅笔芯
C．塑料尺和铅笔芯
D．橡皮和塑料尺
6．一长为1
m、粗细均匀的导体，电阻阻值为R1；将该导
体均匀拉长至2
m，阻值为R2
；再将均匀拉长后的导体
截取1
m，阻值为R3。三个阻值的大小关系为（　
　）
A．R1＜R2＜R3
B．R3＜R2C．R1＜R3＜R2
D．R3＜R1＜R2
B
C

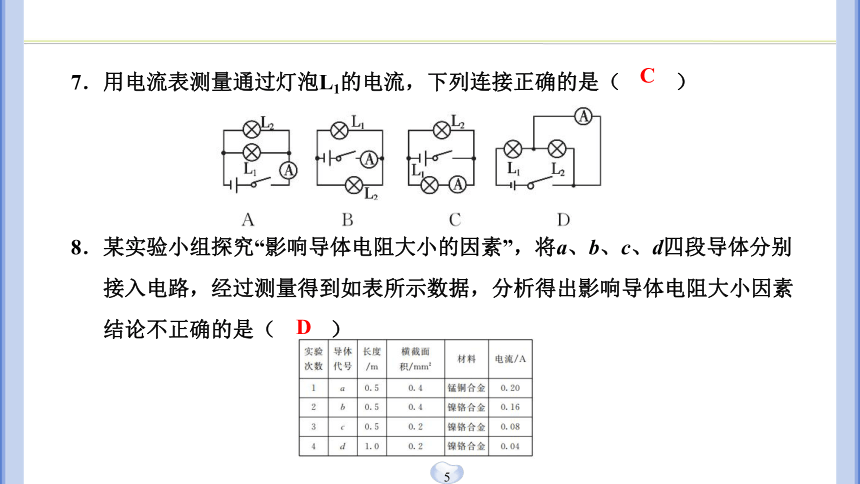

7．用电流表测量通过灯泡L1的电流，下列连接正确的是（　
　）
8．某实验小组探究“影响导体电阻大小的因素”，将a、b、c、d四段导体分别
接入电路，经过测量得到如表所示数据，分析得出影响导体电阻大小因素
结论不正确的是（　
　）
C
D

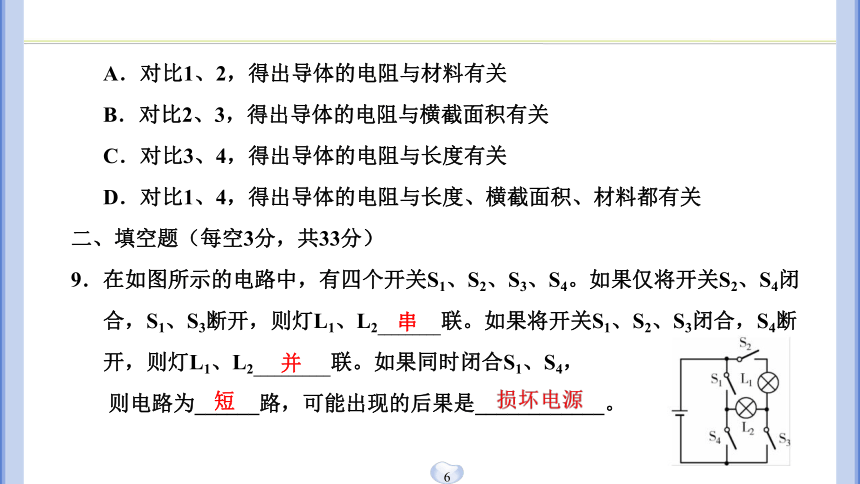

A．对比1、2，得出导体的电阻与材料有关
B．对比2、3，得出导体的电阻与横截面积有关
C．对比3、4，得出导体的电阻与长度有关
D．对比1、4，得出导体的电阻与长度、横截面积、材料都有关
二、填空题（每空3分，共33分）
9．在如图所示的电路中，有四个开关S1、S2、S3、S4。如果仅将开关S2、S4闭
合，S1、S3断开，则灯L1、L2_________联。如果将开关S1、S2、S3闭合，S4断
开，则灯L1、L2___________联。如果同时闭合S1、S4，
则电路为______路，可能出现的后果是____________。
　串　
　并　
　短　
10．如图甲所示，将玻璃球接入电路，闭合开关，小灯泡不发光，可见此时玻
璃球是
___________（填“导体”或“绝缘体”）。如图乙所示，当用酒精灯
将玻璃球加热到红炽状态，小灯泡发光，该实验说明玻璃的电阻随温度升
高而_______（填“增大”“减小”或“不变”，下同）。如图丙所示，当用酒
精灯将铅笔芯加热到红炽状态，一段时间后铅笔芯变细，电阻________，
小灯泡亮度逐渐变弱。
　绝缘体　
　减小　
　增大　
11．如图甲是用电流表测量电流的实物连接图。
（1）电流表测量的是通过灯________的电流。
（2）如果电流表示数如图乙所示，则测出的电流是________A。
（3）如果要用电流表测干路电流，且只允许移动其中一根导线，应将导线
____（填“a”“b”或“c”）的右端接在电流表的______（填“0.6”或“－”）接
线柱上。
　L1　
　0.36　
　b　
　－　
三、探究题（12、13题各10分，14题15分，共35分）
12．探究水果电池：下面请同学们跟我一起走进“水果电池”实验课堂。
（1）如何验证水果能做成电池。可以选用电流表，看接上后指针是否会偏
转，水果电池在电路中相当于_________（填“电源”或“用电器”）。
（2）如图是小明同学把两种不同的金属片插入柠檬制成的“水果电池”。用
电流表测量电路中的电流，则金属片B是水果电池的_______（填“正”或“
负”）极，此时，电子的运动方向是_____流向______。
（后两空均填“A”
或“B”）
　电源　
　负　
　B　
　A　
13．在研究并联电路的电流特点时，小明同学做了如下实验。通过如图1所示
的电路图研究并联电路的电流特点，闭合开关后，两电流表指针偏转情况
如图2所示。
（1）请根据电路图在实物图中添加
一根导线，完成电路连接。
（2）小明发现电流表A1和A2的指针在相同位置，电流表A1的示数是____A。
【答案】如答图所示：
　0.5　
14．如图是三位同学设计的“探究影响导体电阻大小的因素”的实验，据图回答
下列问题。（规格不同的导体有若干）
（1）小明设计了如图甲所示的电路，为判断a、b两点间导体电阻的大小，
小明应注意观察______________________，具体指明该方案存在的不足：
___________________________________________________________。
（2）小红设计了如图乙所示的电路，当她将一段导体接入a、b两点间并闭
合开关后发现灯不亮，经检查电路无断路、短路故障，
　电流表示数的变化　
　a、b间电阻太小时，会导致电路中电流过大而烧坏电路中的元件　
你认为灯不亮的原因是_____________________。
（3）小丽设计了如图丙所示的电路，该电路中灯泡的作用有哪些？
①______________；
②_____________________________。
?
　a、b间电阻太大　
　保护电路　
　粗略反映电路中电流变化
