第4章
电路探秘
八年级
科学
专题分类突破七　动态电路计算
　?
跟踪训练
02
典例透析
01
典例透析

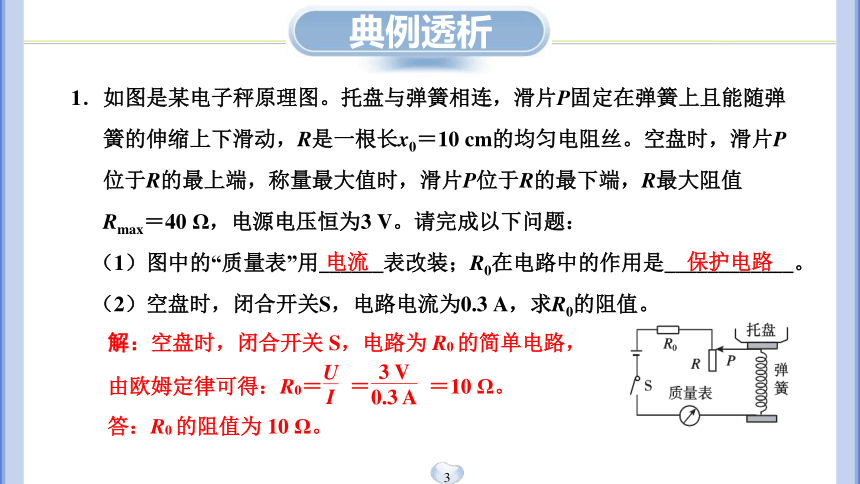

1．如图是某电子秤原理图。托盘与弹簧相连，滑片P固定在弹簧上且能随弹
簧的伸缩上下滑动，R是一根长x0＝10
cm的均匀电阻丝。空盘时，滑片P
位于R的最上端，称量最大值时，滑片P位于R的最下端，R最大阻值
Rmax＝40
Ω，电源电压恒为3
V。请完成以下问题：
（1）图中的“质量表”用______表改装；R0在电路中的作用是____________。
（2）空盘时，闭合开关S，电路电流为0.3
A，求R0的阻值。
电流　
　保护电路　
典例透析

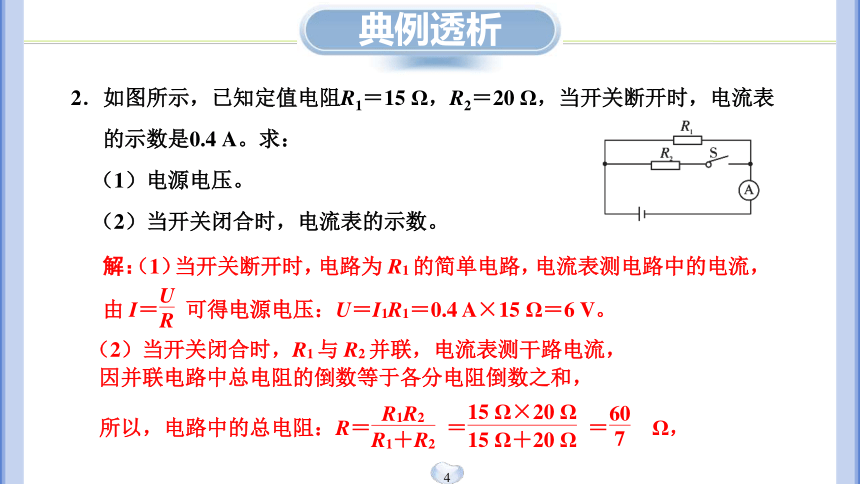

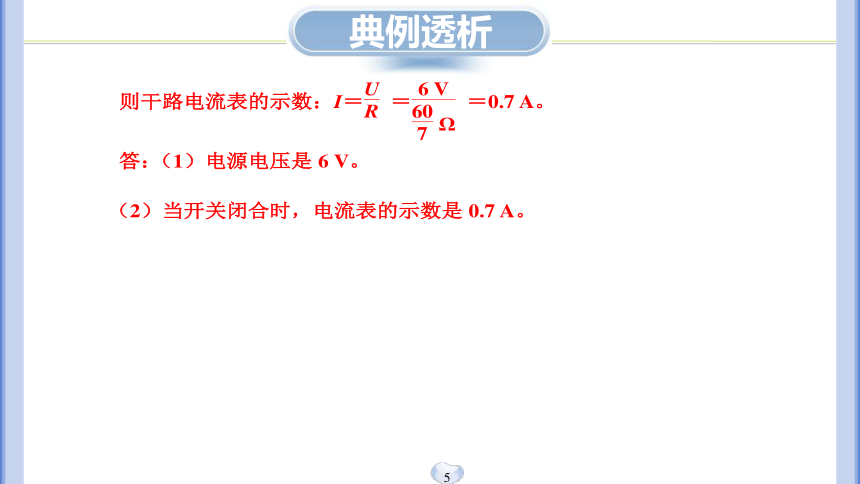

2．如图所示，已知定值电阻R1＝15
Ω，R2＝20
Ω，当开关断开时，电流表
的示数是0.4
A。求：
（1）电源电压。
（2）当开关闭合时，电流表的示数。
典例透析
典例透析

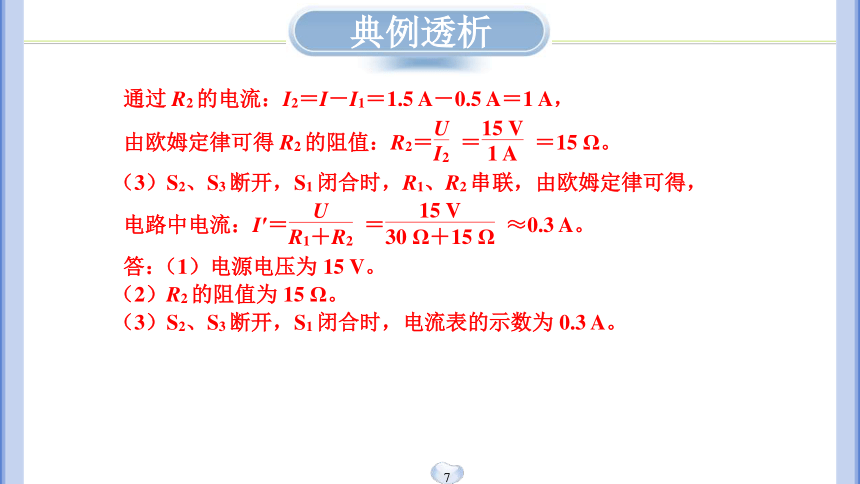

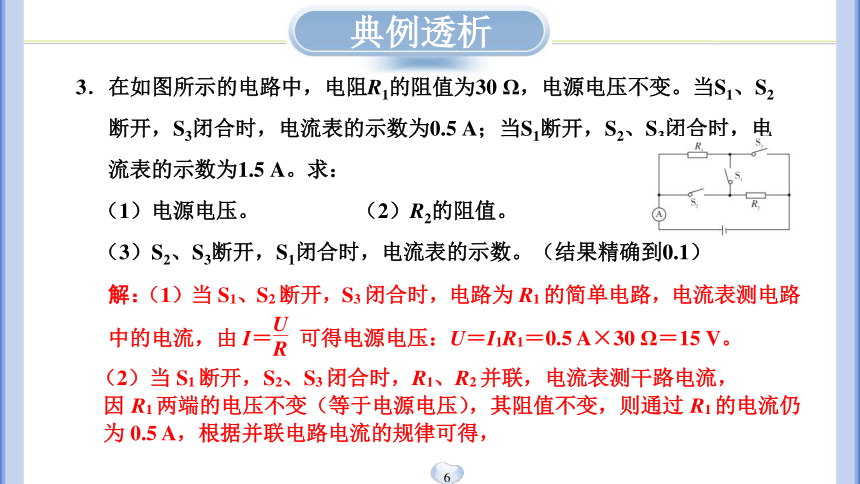

3．在如图所示的电路中，电阻R1的阻值为30
Ω，电源电压不变。当S1、S2
断开，S3闭合时，电流表的示数为0.5
A；当S1断开，S2、S3闭合时，电
流表的示数为1.5
A。求：
（1）电源电压。
（2）R2的阻值。
（3）S2、S3断开，S1闭合时，电流表的示数。（结果精确到0.1）
典例透析
典例透析

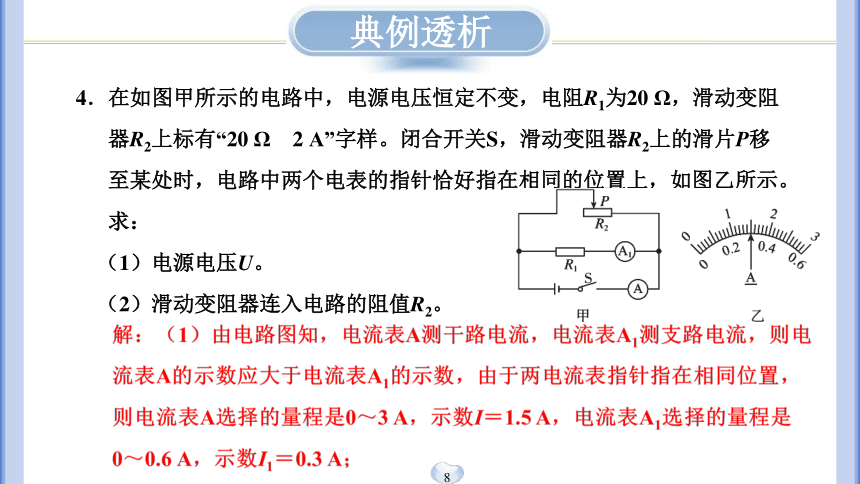

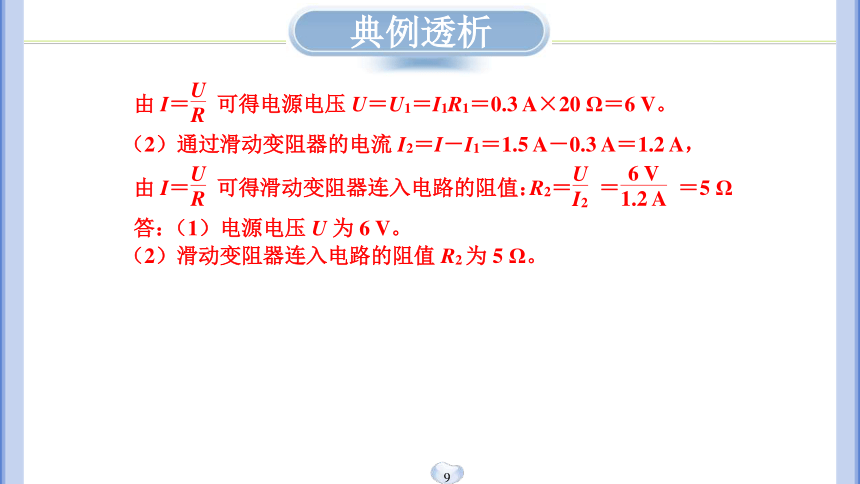

4．在如图甲所示的电路中，电源电压恒定不变，电阻R1为20
Ω，滑动变阻
器R2上标有“20
Ω　2
A”字样。闭合开关S，滑动变阻器R2上的滑片P移
至某处时，电路中两个电表的指针恰好指在相同的位置上，如图乙所示。
求：
（1）电源电压U。
（2）滑动变阻器连入电路的阻值R2。
典例透析
典例透析
5．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路
原理如图甲所示。其中，电源电压U＝4
V（恒定不变），电压表的量程
为0～3
V，R0是定值电阻，R0＝300
Ω，Rt是热敏电阻，其阻值随环境温
度变化的规律如图乙所示。闭合开关S后，求：
（1）当环境温度为40
℃时，热敏电阻Rt的阻值。
（2）当环境温度为40
℃时，电压表的示数。
（3）电压表两端电压不能超过其最大测量值，
则此电路所允许的最高环境温度是多少？
典例透析
典例透析
典例透析
6．小敏看到超载车损坏公路的新闻报道后，设计了一个称量车重的模拟电
路，将质量转化成电流表示数，如图甲所示。电路由电源、称重计（电
流表，量程0～0.6
A）、定值电阻R0、滑动变阻器R1、弹簧和开关组
成，已知电源电压为8
V，滑动变阻器R1长40
cm，总电阻为20
Ω，且电
阻的大小与其接入的长度成正比，弹簧的长度与受到的压力之间的关系
如图乙所示，当没有载物时，滑动变阻器滑片指在最上端，电流表的示
数是0.1
A。
典例透析
（1）定值电阻R0的阻值是多少？
（2）最大载重时，该模拟电路的电流表示数为多大？（结果精确到0.01，
下同）
（3）小华觉得最大载重时，该模拟电路的电流表示数至少应该过满刻度
的一半，则应选择定值电阻R2＝20
Ω、R3＝5
Ω和R4＝1
Ω中哪个替换R0？
替换后最大载重时，电流表示数为多大？
跟踪训练
跟踪训练
跟踪训练
7．温州地区常受台风侵袭，为测量风速，小明设计了一台简易风速仪，其
工作原理如图甲所示。装有挡风板和滑片P的轻质滑块与轻质弹簧套在
滑杆MN上，弹簧左端固定，右端与滑块相连。挡风板的挡风面积为0.2
米2，均匀电阻丝AB长为20厘米，阻值为10欧，电源电压U0恒为6伏，保
护电阻R0为14欧，电压表量程为0～3伏。弹簧弹力F与弹簧长度改变量x
的关系如图乙所示。无风时，滑片P在A处，有风时，滑块移动，稳定后
读出电压表示数，计算并查阅下表数据可知风速及风级。
跟踪训练
表中风压p是指与风向垂直的受风面上单位面积增加的压力（即单位面积
受到的风力）。测量时保证风垂直吹在挡风板上，不计一切摩擦阻力。
（1）在滑片P左移的过程中，电路的总电阻____________。（填“变大”“不
变”或“变小”）
（2）当电压表示数U为2伏时，风速仪所测的风为几级？（写出计算过程）
　不变　
跟踪训练
（3）小明想在风速仪的电压表上直接标出风速，查阅资料后获知该挡风
板所受的风力与风速的平方成正比。经计算，他画出了风速v与电压表示
数U的关系曲线，如图丙所示。后因保护电阻R0损坏，他将其换成了阻
值为5欧的电阻，请你在图丙坐标系中大致画出更换电阻后的风速v与电
压表示数U的关系曲线，并在曲线上标出所能测量的最大风速的对应点Q。
跟踪训练
跟踪训练
（3）如答图所示：
