第4章
电路探秘
八年级
科学
专题分类突破五　电路故障分析　?
跟踪训练
02
典例透析
01
典例透析

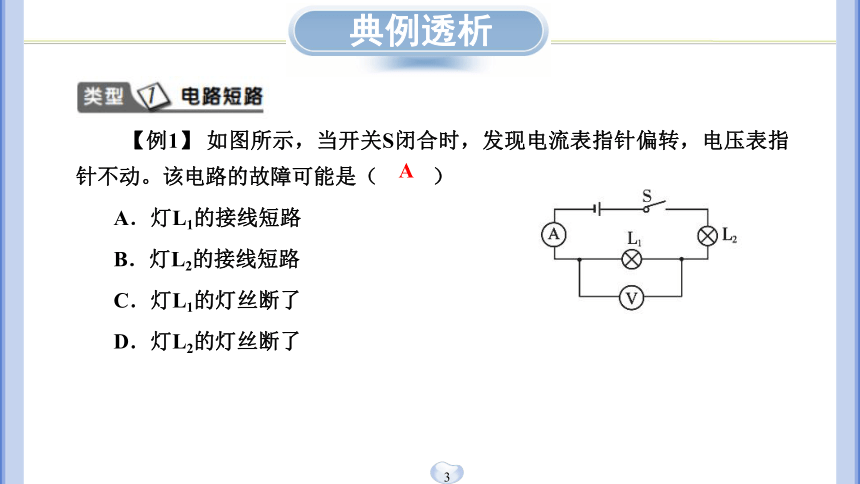

【例1】
如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（　
　）
A．灯L1的接线短路
B．灯L2的接线短路
C．灯L1的灯丝断了
D．灯L2的灯丝断了
A
典例透析

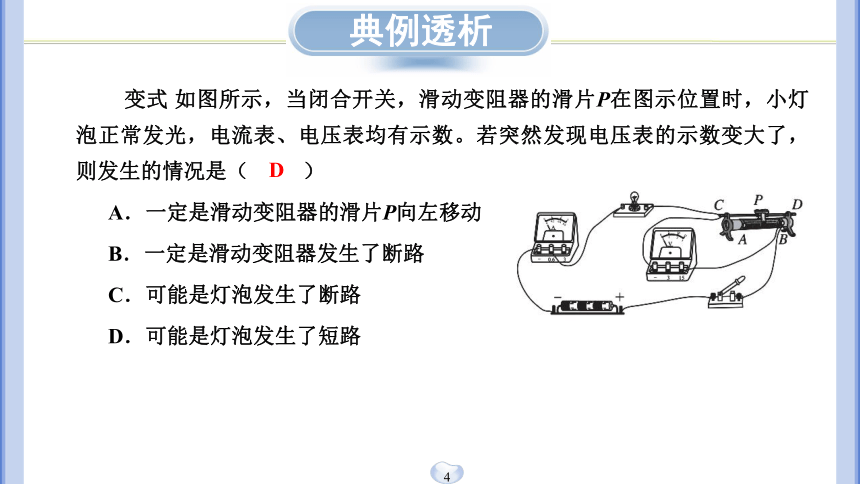

变式
如图所示，当闭合开关，滑动变阻器的滑片P在图示位置时，小灯泡正常发光，电流表、电压表均有示数。若突然发现电压表的示数变大了，则发生的情况是（　
　）
A．一定是滑动变阻器的滑片P向左移动
B．一定是滑动变阻器发生了断路
C．可能是灯泡发生了断路
D．可能是灯泡发生了短路
D
典例透析
【例2】
某同学利用如图所示电路测量小灯泡的电阻，开关闭合后小灯泡发光，两表都有示数，在实验过程中小灯泡突然熄灭，电压表示数变大，电
流表示数几乎为零。出现该现象的可能原因是（　
　）
A．灯泡被短路　　　　
B．开关被断开
C．灯丝被烧断
D．滑动变阻器被烧断
C
典例透析
变式
在如图所示电路中，闭合开关S，在电路各部分正常工作一段时间
后，一电流表示数突然变小，另一电流表示数不变，则电路的故障可能是
（　
　）
A．R1断路　　
B．R1短路
C．R2断路　　
D．R2短路
C
跟踪训练

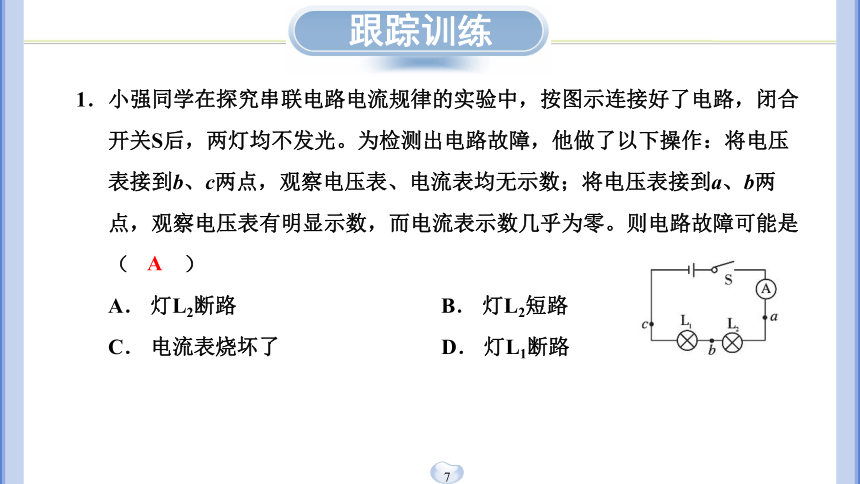

1．小强同学在探究串联电路电流规律的实验中，按图示连接好了电路，闭合
开关S后，两灯均不发光。为检测出电路故障，他做了以下操作：将电压
表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两
点，观察电压表有明显示数，而电流表示数几乎为零。则电路故障可能是
（　
　）
A．
灯L2断路
B．
灯L2短路
C．
电流表烧坏了
D．
灯L1断路
A
跟踪训练
2．某同学采用如图所示电路做实验，开关S闭合后，电路出现一处故障，
以下分析中正确的是（　
　）
A．若电流表无示数，电压表有示数，则R1短路
B．若电流表无示数，电压表无示数，则R2断路
C．若电流表有示数，电压表有示数，则R1断路
D．若电流表有示数，电压表无示数，则R2短路
D
跟踪训练
3．在如图所示实物图中，闭合开关S，灯L1、L2都发光，一段时间后，其
中一灯突然熄灭，而电流表的示数几乎不变，产生这一现象的原因可能
是（　
　）
A．灯L1断路　　　　　
B．灯L2断路
C．灯L1短路
D．灯L2短路
B
跟踪训练
4．在如图所示的电路中，电源电压保持不变，闭合开关S前后，电流表指
针所在的位置不变，下列判断中正确的是（　
　）
A．若灯L不发光，则只有电阻R短路
B．若灯L不发光，则只有电阻R断路
C．若灯L发光，则只有电阻R短路
D．若灯L发光，则只有电阻R断路
C
跟踪训练
5．如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表
的指针几乎不动。则电路中的故障可能是（　
　）
A．小灯泡短路　
B．电流表断路
C．小灯泡断路　
D．电压表短路
C
跟踪训练
6．在做电学实验时，有时会遇到电路元件接触不良的现象，一般要利用电
压表来检测故障发生的位置。小强同学连接了如图所示的电路，开关闭
合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为
零，a、c间电压为零，c、d间的电压不为零，这说明（　
　）
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良
D．灯泡灯丝断了或灯座接触不良
B
跟踪训练
7．如图所示的电路，电源电压不变。闭合开关，正常工作一段时间后灯L2
熄灭。已知电路中只有一处发生故障，且只发生在灯L1或L2上。则下列
判断中错误的是（　
　）
A．如果只有一个电表的示数变大，
这个电表一定是电压表
B．如果电压表、电流表示数均变小，一定是电灯L2断路
C．如果电压表、电流表示数均变大，一定是电灯L2短路
D．如果只有一个电表的示数变大，一定是电灯L1短路
D
跟踪训练
8．如图所示，电压不变，两只电表均完好，开关S闭合后，发现只有一只
电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是
（　
　）
A．电压表指针发生偏转，灯泡L1短路
B．电流表指针发生偏转，灯泡L2断路
C．电压表指针发生偏转，灯泡L1断路
D．电流表指针发生偏转，灯泡L2短路
C
跟踪训练
9．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。
一段时间后，电流表A的示数变小，电压表V的示数不变。若故障只发生
在电阻R1、R2上，用某完好的定值电阻R（R＞R2）替换R2，替换后电流
表A的示数变大，电压
表V的示数不变，则（　
　）
A．R1一定断路
B．R1可能短路
C．R2一定断路　　
D．R2可能断路
C
跟踪训练
10．如图所示，当开关S闭合后，两只小灯泡发光，电压表示数为4
V。过
了2
min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请
分析造成这种情况的原因可能有：
_______________________________。
11．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。
一段时间后，发现电路中至少有一个电表的示数变大，
故障发生在电阻R1、R2
上，其他元件仍保持完好。
　小灯泡L2短路或小灯泡L1断路　
跟踪训练
（1）用一个完好的小灯泡替换R2后，小灯泡______________。（填“一定
发光”或“可能发光”）
（2）在原故障电路中，将电流表与R1位置互换后，电压表的示数不发生
变化，电路中可能存在的故障是___________________________________。
　一定发光　
R2断路（或R1短路或R2断路且R1短路）
