第4章 电路探秘 质量评估试卷（课件版 33张PPT）

(共33张PPT)
[时间：90分钟　分值：100分]
质量评估试卷
八年级
科学

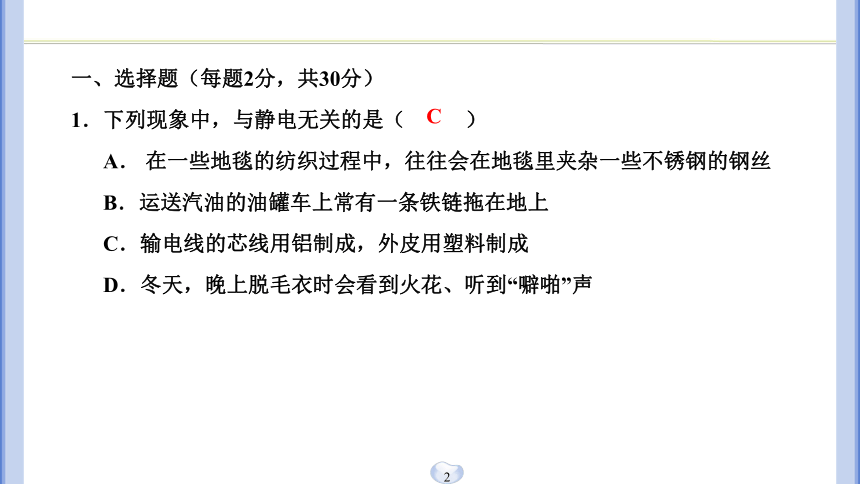

一、选择题（每题2分，共30分）
1．下列现象中，与静电无关的是（　
　）
A．
在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
B．运送汽油的油罐车上常有一条铁链拖在地上
C．输电线的芯线用铝制成，外皮用塑料制成
D．冬天，晚上脱毛衣时会看到火花、听到“噼啪”声
C

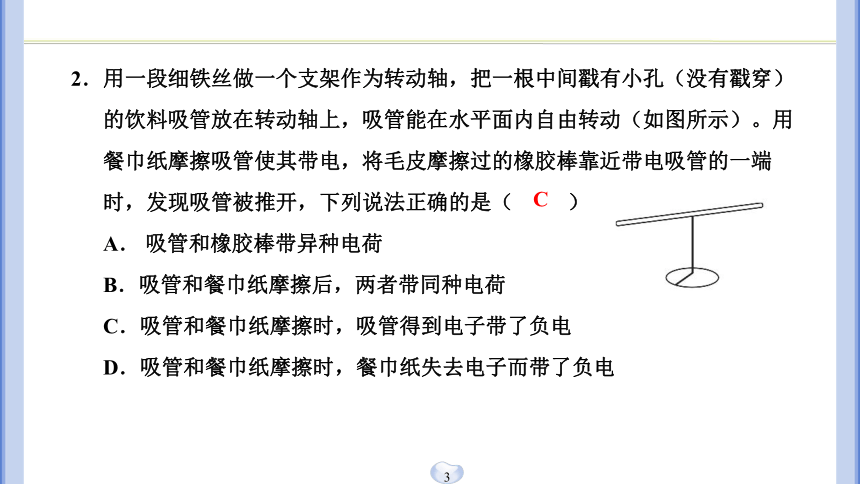

2．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）
的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用
餐巾纸摩擦吸管使其带电，将毛皮摩擦过的橡胶棒靠近带电吸管的一端
时，发现吸管被推开，下列说法正确的是（　
　）
A．
吸管和橡胶棒带异种电荷
B．吸管和餐巾纸摩擦后，两者带同种电荷
C．吸管和餐巾纸摩擦时，吸管得到电子带了负电
D．吸管和餐巾纸摩擦时，餐巾纸失去电子而带了负电
C

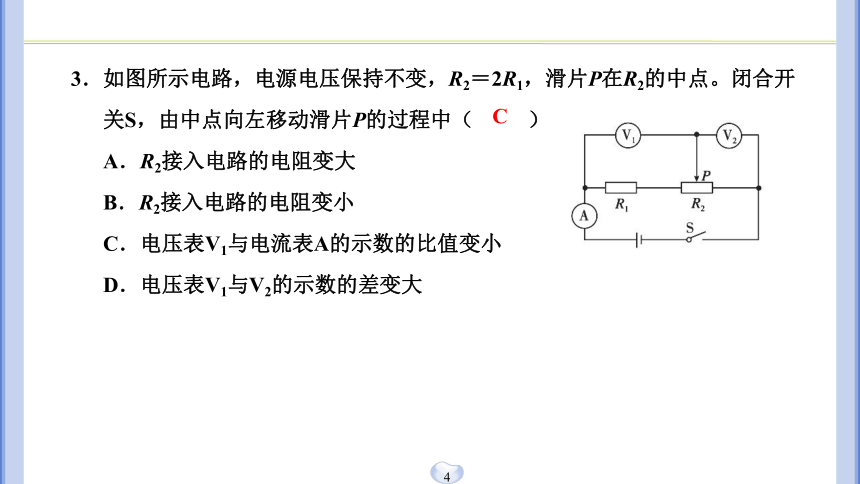

3．如图所示电路，电源电压保持不变，R2＝2R1，滑片P在R2的中点。闭合开
关S，由中点向左移动滑片P的过程中（　
　）
A．R2接入电路的电阻变大
B．R2接入电路的电阻变小
C．电压表V1与电流表A的示数的比值变小
D．电压表V1与V2的示数的差变大
C

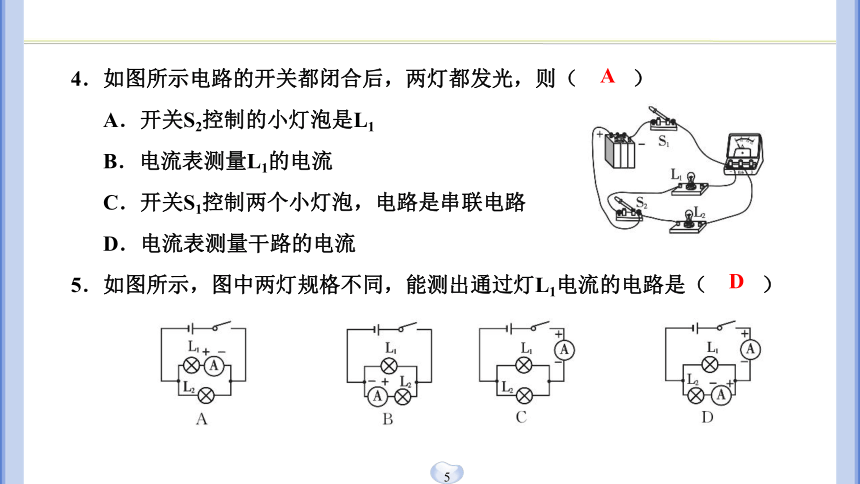

4．如图所示电路的开关都闭合后，两灯都发光，则（　
　）
A．开关S2控制的小灯泡是L1
B．电流表测量L1的电流
C．开关S1控制两个小灯泡，电路是串联电路
D．电流表测量干路的电流
5．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（　
　）
A
D

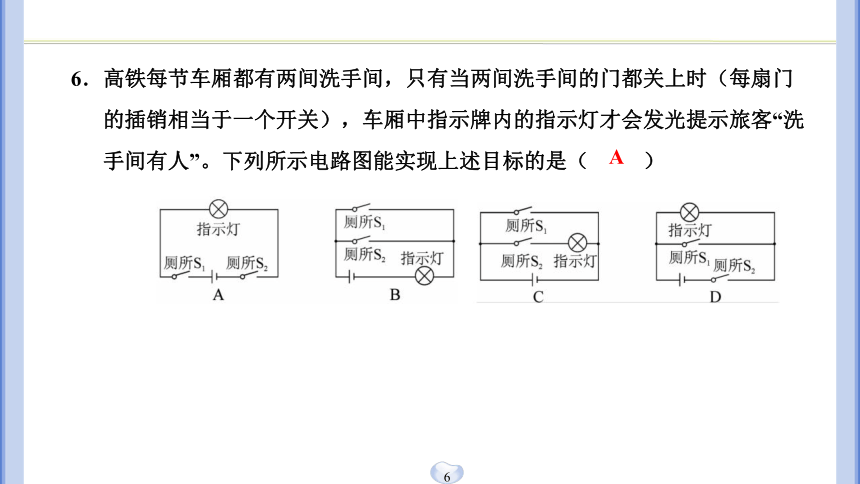

6．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门
的插销相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗
手间有人”。下列所示电路图能实现上述目标的是（　
　）
A

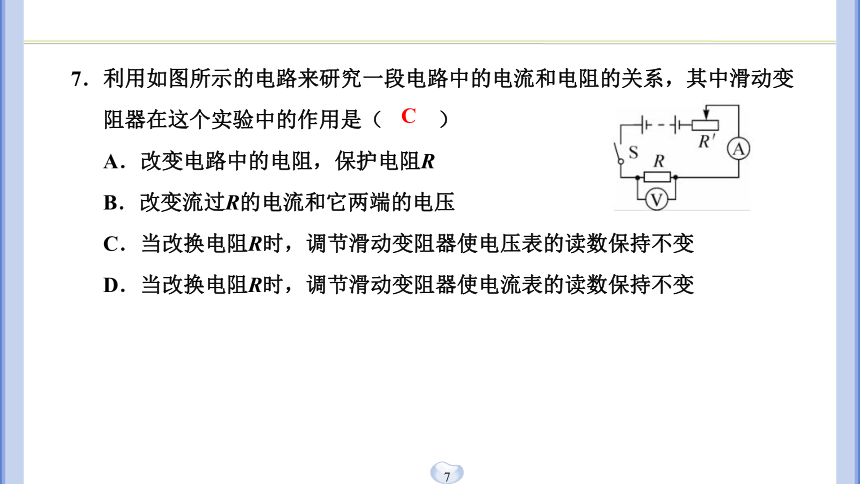

7．利用如图所示的电路来研究一段电路中的电流和电阻的关系，其中滑动变
阻器在这个实验中的作用是（　
　）
A．改变电路中的电阻，保护电阻R
B．改变流过R的电流和它两端的电压
C．当改换电阻R时，调节滑动变阻器使电压表的读数保持不变
D．当改换电阻R时，调节滑动变阻器使电流表的读数保持不变
C

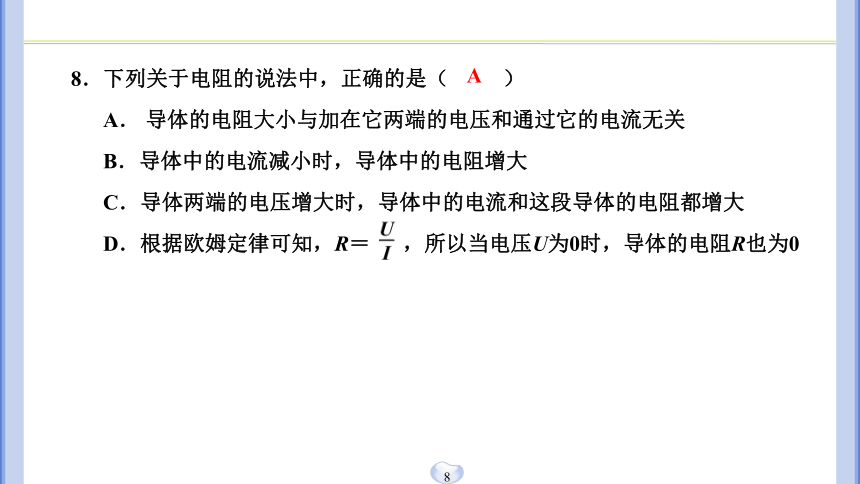

8．下列关于电阻的说法中，正确的是（　
　）
A．
导体的电阻大小与加在它两端的电压和通过它的电流无关
B．导体中的电流减小时，导体中的电阻增大
C．导体两端的电压增大时，导体中的电流和这段导体的电阻都增大
D．根据欧姆定律可知，R＝
，所以当电压U为0时，导体的电阻R也为0
A

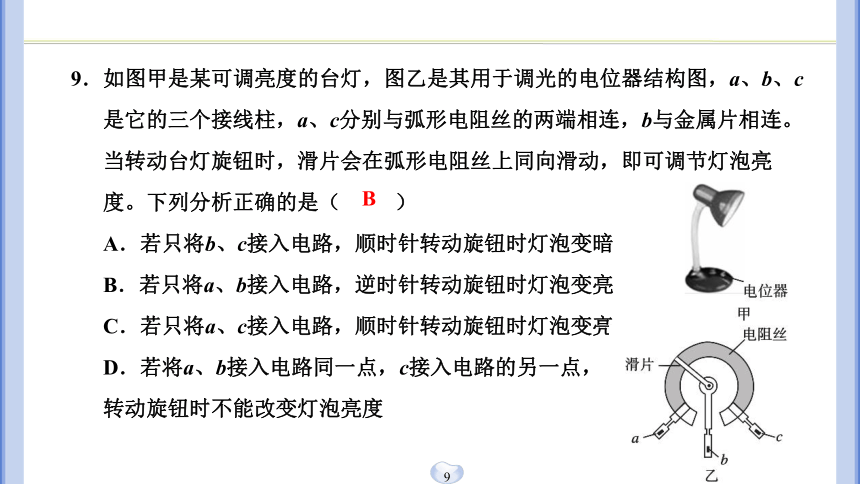

9．如图甲是某可调亮度的台灯，图乙是其用于调光的电位器结构图，a、b、c
是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。
当转动台灯旋钮时，滑片会在弧形电阻丝上同向滑动，即可调节灯泡亮
度。下列分析正确的是（　
　）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若将a、b接入电路同一点，c接入电路的另一点，
转动旋钮时不能改变灯泡亮度
B

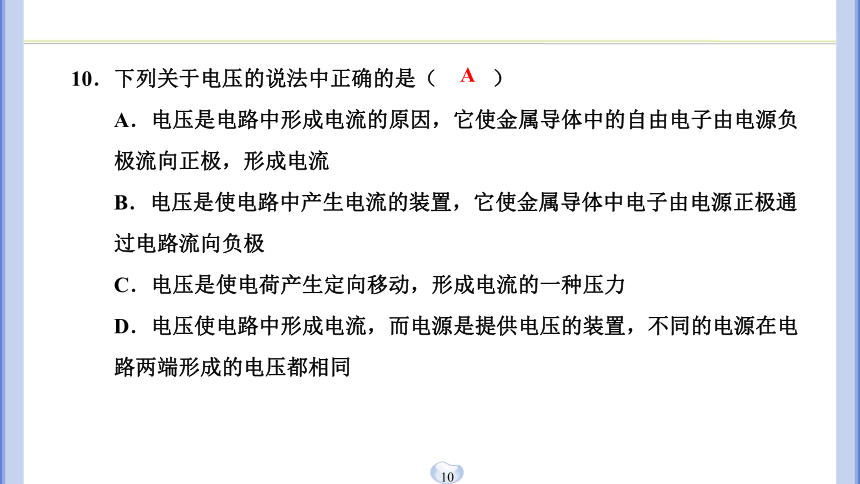

10．下列关于电压的说法中正确的是（　
　）
A．电压是电路中形成电流的原因，它使金属导体中的自由电子由电源负
极流向正极，形成电流
B．电压是使电路中产生电流的装置，它使金属导体中电子由电源正极通
过电路流向负极
C．电压是使电荷产生定向移动，形成电流的一种压力
D．电压使电路中形成电流，而电源是提供电压的装置，不同的电源在电
路两端形成的电压都相同
A

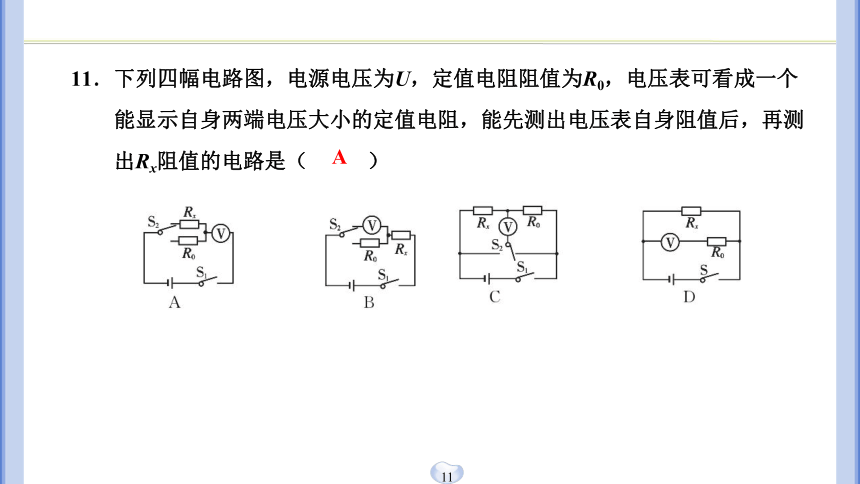

11．下列四幅电路图，电源电压为U，定值电阻阻值为R0，电压表可看成一个
能显示自身两端电压大小的定值电阻，能先测出电压表自身阻值后，再测
出Rx阻值的电路是（　
　）
A

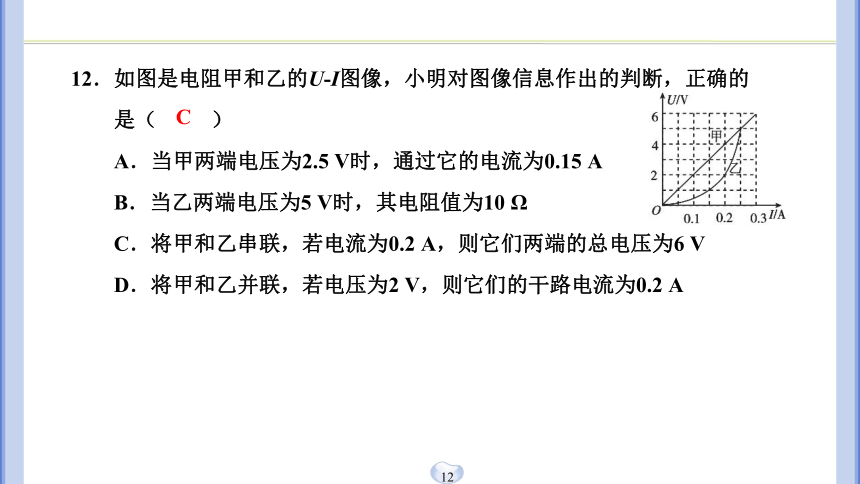

12．如图是电阻甲和乙的U?I图像，小明对图像信息作出的判断，正确的
是（　
　）
A．当甲两端电压为2.5
V时，通过它的电流为0.15
A
B．当乙两端电压为5
V时，其电阻值为10
Ω
C．将甲和乙串联，若电流为0.2
A，则它们两端的总电压为6
V
D．将甲和乙并联，若电压为2
V，则它们的干路电流为0.2
A
C
13．电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增
强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下
降，反之则玻璃透明度上升，若电源电压不变，R0是定值电阻，下列电路
图中符合要求的是（　
　）
C
14．如图甲所示的电路，滑动变阻器滑片从最左端移至最右端的过程中，电压
表示数U及滑动变阻器R2接入电路电阻的变化情况如图乙所示，已知定值
电阻R1＝10
Ω。则下列说法正确的是（　
　）
A．
电源电压为
8
V
B．滑片移动的过程中，电压表示数
与电流表示数之比变大
C．滑动变阻器
R2
的最大阻值为
10
Ω
D．通过
R1
的电流变化范围为
0.2～0.6
A
D
15．如图是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是
滑动变阻器，当闭合开关S后（　
　）
A．
油位越低，滑动变阻器Rx两端的电压越小
B．电压表的读数随油量的增加而增大
C．电流表的读数随油量的增加而减小
D．滑动变阻器Rx连入电路的阻值随油量的增加而增大
B
二、填空题（16、17题每空1分，其余每空2分，共24分）
16．如图所示，当断开开关S2、S3，闭合S1时，能亮的灯是______；要使灯L1、
L2组成并联电路，则应闭合_____________；
当S1、S2、S3都闭合时，电路处于___________
（填“开路”“短路”或“通路”）状态。
17．如图是A、B两定值电阻的U
?I图像，由图像中信息可知，通过A导体的电流
为0.2安时，A导体两端电压为______伏；A导体的电阻为________，若A导
体两端的电压为零，此时A导体的电阻为_________。
若将A、B两电阻并联接在4伏电源的两端，则电路
中干路上的电流为______安，B导体的电阻为__________。
　L2　
　S1、S2　
　短路　
　4　
　20欧　
　20欧　
　0.6　
　10欧　
18．如图是小明用身边的器材自制的简易调光灯。闭合开关，回形针向左移动
的过程中灯泡亮度应该_______（填“变亮”“变暗”或“不变”）；但小明发
现灯泡亮度变化不明显，他应该调换更_____（填“粗”或“细”）的铅笔芯
来做实验。更换后他移动回形针，直至刚好看不见灯泡发光，然后划根火
柴，加热铅笔芯，发现灯泡逐渐亮起来。这一现象说明，温度越高，铅笔
芯的电阻越______。（填“大”或“小”）
　变亮　
　细　
　小　
19．2010年诺贝尔物理学奖授予英国科学家海姆和诺沃肖洛夫，以表彰他们关
于石墨烯（如图甲所示）的研究成就。他们最初是用透明胶带从石墨晶体
上“粘”出一片石墨烯的，石墨_______（填“容易”或“不容易”）导电；如
图乙所示，科学家用石墨烯制成湿敏电阻Rx附着在叶片上，从外部检测植
物含水量的变化（电源电压恒定），R0为定值电阻，Rx的阻值随植物含水
量的变高而变大，干旱少雨时，电压表示数________。（填“变大”“变小”
或“不变”）
　容易　
　变小　
20．科学课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡
和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了，
断开开关，两灯泡又熄灭。根据上述现象，
_______（填“能”或“不能”）断定这两只小灯泡是串联
的，你的理由是__________________________________________。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细
心的小华观察到灯L1比L2亮些。她猜想这是因为L1比L2更靠近电源正极的
缘故。在不增加其他器材的条件下，判断小华的猜想是否正确的做法是
____________________________________________________。
　不能　
　并联时，干路开关也能同时控制两灯的亮灭　
　断开开关，将两灯位置互换，闭合开关后观察L1是否变暗　
三、探究题（23（1）题2分，24（1）题4分，其余每空1分，共28分）
21．如图是“探究电阻的大小与什么因素有关”的实验，回答下列问题。
三位同学作出如下猜想：
甲：导体电阻跟导体长度有关；
乙：导体电阻跟材料有关；丙：导体电阻跟导体横截面积有关。
（1）丙同学思考：既然电阻描述的是导体对电流的阻碍作用，而长度相同
的水管，管子粗，阻力小，我猜想导体横截面积越大，它的电阻可能越
小。丙同学在猜想中用到了_________（填字母）的思维方法。
A．
控制变量
B．类比
C．转换
D．等效
　B　
（2）选用B、C两根电阻丝进行对比实验，是为了验证______同学的猜想。
（3）若要验证乙同学的猜想，则应该选用________两根电阻丝进行对比实
验。
（4）分别将A、B、C、D四根电阻丝接入电路中，观察电流表的示数，电
流表的示数越大，表示接入的电阻丝阻值越_________。
（5）若将电流表换成小灯泡，通过比较　小灯泡的亮度　也可以比较电阻
丝阻值的大小，但不足之处是_______________________________________
_________________________________________________________________
__________。
　甲　
　A、B　
　小　
　
如果所选电阻丝的阻值相差太小，灯泡的
亮度变化就不明显，因此不能根据灯泡亮度的变化来判断接入的电阻丝的
阻值大小　
22．在探究“通过导体的电流与电压和电阻的关系”的实验中，有如下器材：电
压表、电流表、滑动变阻器、开关、学生电源（电压恒为4.5
V）、定值
电阻R（分别为5
Ω、10
Ω、15
Ω、20
Ω、25
Ω）、导线若干，小明在实
验时连接的电路如图甲所示。
（1）在探究“电流与电压的关系”实验中：
①连接电路时，开关必须________，将滑
动变阻器滑片移至最________（填“左”或“右”）端，电路中滑动变阻器起
到__________________________的作用。
②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为
零，电压表示数约为4.5
V，此时，电路出现的故障可能是_____________。
　断开　
　左　
　改变电阻的电压、电流
　电阻R断路　
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和_________________________
的作用。
②小明先将R＝10
Ω
的电阻接入，闭合开关，调节滑动变阻器的滑片，直
到电压表示数为2.5
V，记下电流表示数；接着保持滑动变阻器的滑片位
置不变，把R换为15
Ω的电阻时，应向_______（填“左”或“右”）移动滑动
变阻器的滑片P，才能使电压表示数为2.5
V，同时记下电流表的示数。
③根据多次测量的数据描绘出电流随电阻变化的曲线如图乙所示，小明由
图像得出的结论是____________________________________。
　控制电阻两端的电压不变
　左　
　电压不变时，电流与电阻成反比　
④为了确保所给的5个定值电阻接入电路后都能正常进行实验，应该选取
最大阻值不小于_______Ω的滑动变阻器。
23．某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3伏的电
源，待测电阻Rx，符合实验要求的滑动变阻器、电流表、电压表、导线和
开关。如图甲是没有连接完整的实物电路图。
（1）请你用笔画线代替导线将实
物电路连接完整。
　20　
（2）连好电路闭合开关前，应将滑动变阻器的滑片置于_________（填“最
左”或“最右”）端。
（3）实验中，闭合开关，移动滑片，电流表、电压表均无示数。为了检查
电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点
时，对应的现象如下表所示。由此可以判断电路发生的故障是
_____________________。
【答案】如答图所示：
　最左　
　c、d间的导线断路　
（4）排除故障后进行实验，当电压表示数为2.4伏时电流表的示数如图乙
所示，这时电流为_______安，他们利用此组数据即得出该待测电阻Rx的
阻值，结束了实验。你认为他们这种做法有何不妥？
_____________________________。
　没有多次测量取平均值　
　0.3　
24．某科学兴趣小组利用图甲所示实验电路同时测量电源电压U0的大小和电阻
Rx的阻值，电源电压U为2～3
V，Rx的阻值为6～7
Ω。实验室提供如下器
材：导线若干，开关，电流表（量程0～0.6
A，0～3
A），电压表（量程
0～3
V，0～15
V），滑动变阻器R（最大阻值为30
Ω）。请你思考完成下
列问题。
（1）按照图甲用笔画线代替导线，
将图乙中的实物图连接正确。
（2）用物理量U0、Rx、电流表的示数I写出表示电压表示数大小的关系式：
U＝_______________。
（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为
___________。（填“最大”或“零”）
【答案】如答图所示：
　U0－IRx　
　最大　
②移动滑动变阻器的滑片，读出4组电流表和
电压表示数，分别以电流表的示数I和电压表
的示数U为横坐标和纵坐标，在坐标纸上描点，
把这4个点连接起来大致为一条直线（并虚线延
长到纵轴），如图丙所示，从图丙中信息可求得：
电源电压U0＝________V，电阻Rx＝_______Ω。
四、分析计算题（每题9分，共18分）
25．如图所示的电路中，电源电压不变，电阻R1的阻值为20欧。当断开开关S1、
S2，闭合开关S3时，电流表的示数为0.5安；
当断开开关S2，闭合开关S1、S3时，电流表的示数为0.9安。求：
　3　
　6　
（1）电阻R2的阻值。
（2）断开开关S1、S3，闭合开关S2时，R1两端的电压。（结果精确到0.1）
26．国产歼?10A飞机在空中飞行时是用飞机头部的空速管来测定飞机相对空气
的速度的，如图甲所示。空速管内有一个由压敏电阻Rx构成的传感器（传
感器电阻随飞行速度增大而减小），压敏电阻的阻值与飞机飞行速度的关
系如图乙所示。
（1）若电压表的示数如图丙所示，则压敏电阻Rx两端的电压为______伏。
（2）当飞机飞行速度为340米/秒时，压敏电阻Rx的阻值是______欧。随着
飞行速度的减小，电压表示数将________。（填“变大”“变小”或“不变”）
（3）飞机在一定气温下的某高度飞行，当飞行速度达到1
020米/秒时，电
流表的示数为1.5安，电源电压为12伏，则当电流表的示数为1.0安时，飞
机的飞行速度是多少？
　6　
　8　
　变大
