人教版九年级物理第二十一章信息的传递单元测试题(word版带答案)

人教版九年级物理
第二十一章
信息的传递
单元测试题
一、选择题（每个小题3分，共30分）
1．如图是电磁波家族，各种电磁波在真空中的传播速度相同。目前主流的无线wifi网络常用的频率约是2.4GHz（=2.4×109Hz）。根据所给信息，你可以推测wifi
信号是
A．红外线
B．紫外线
C．波长比可见光波长更长的电磁波
D．在真空中传播速度比可见光小的电磁波
2．对图中所示四幅图的分析，正确的是
A．甲所示的实验现象是发电机的工作原理
B．乙所示的实验现象是电动机的工作原理
C．丙所示的动圈式话筒是利用电磁感应原理工作的
D．丁所示的扬声器是利用电磁感应原理工作的
3．如图所示，是正在绕月飞行的“嫦娥”卫星，A、B为卫星的两个喷气发动机．根据二进制代码指令表可知，飞控中心应该向“嫦娥二号”卫星发射减速的信号应为（
）
指令
信号
发动机A
00100
发动机B
11011
点火
10001
熄火
01110
A．0010010001
B．0010001110
C．1101110001
D．1101101110
4．激光能作为通信载波是因为其
A．方向性强
B．亮度高
C．单色性好
D．以上都是
5．物理知识广泛应用于生活和生产实际。如图所示各器具中，与发电机工作原理相同的是(
)
A．
B．
C．
D．
6．关于模拟通信和数字通信，下列说法不正确的是(
)
A．数字通信可用“·”和“－”或“0”“1”组合代表各种信息
B．数字通信是一种既古老又现代的方式
C．模拟信号经多次加工和放大，信号不易丢失
D．数字信号抗干扰能力强
7．关于微波通信，下列说法中错误的是
A．微波的频率比中波、短波的低，因此它的波长更长一些，可以传递更多的信息
B．微波大致沿直线传播，而地球又是一个球体，其表面是一个球面，因而每隔50km左右就要建设一个微波中继站
C．月球是地球的卫星，可以在月球上建中继站，实现微波通信
D．在陆地上必须建造中继站，而在水面上可以不建造中继站
8．北斗卫星导航系统是我国自行研制的全球卫星定位与通信系统（BDS），系统由空间端、地面端和用户端（导航仪）组成，全部建成后可在全球范围内为各类用户提供高精度、高可靠定位、导航、授时服务．2012年12月27日，北斗导航业务正式对亚太地区提供无源定位、导航、授时服务．关于“BDS”的工作过程，下列说法错误的是（
）
A．导航仪只能接收地面端的中心控制系统的信息而不能接收导航卫星的信息
B．导航仪只能接收导航卫星的信息而不能向导航卫星发送信息
C．导航卫星发射的电磁波不能在真空中传播
D．导航仪与导航卫星之间是通过电磁波传递信息的
二、填空题（每空1.5分，共33分）
9．雨后的天空，常常出现彩虹，这属于光的________现象，我们通常让一束太阳光通过一种光学元件来研究此现象，如图．图中方框内的光学元件是________，实验中，位于光屏________处以外（选填“a”或“b”）的光能使温度计示数明显升高，光屏上呈现的红、绿、________三种色光称为光的三原色．
10．光纤通信
（1）激光的特点：频率___________、方向___________。
（2）光导纤维：光导纤维是很细的______________，通常数条光纤一起敷上保护层，制成______________，用来传递电视、电话等多种信息。
（3）光纤通信：光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到远方。

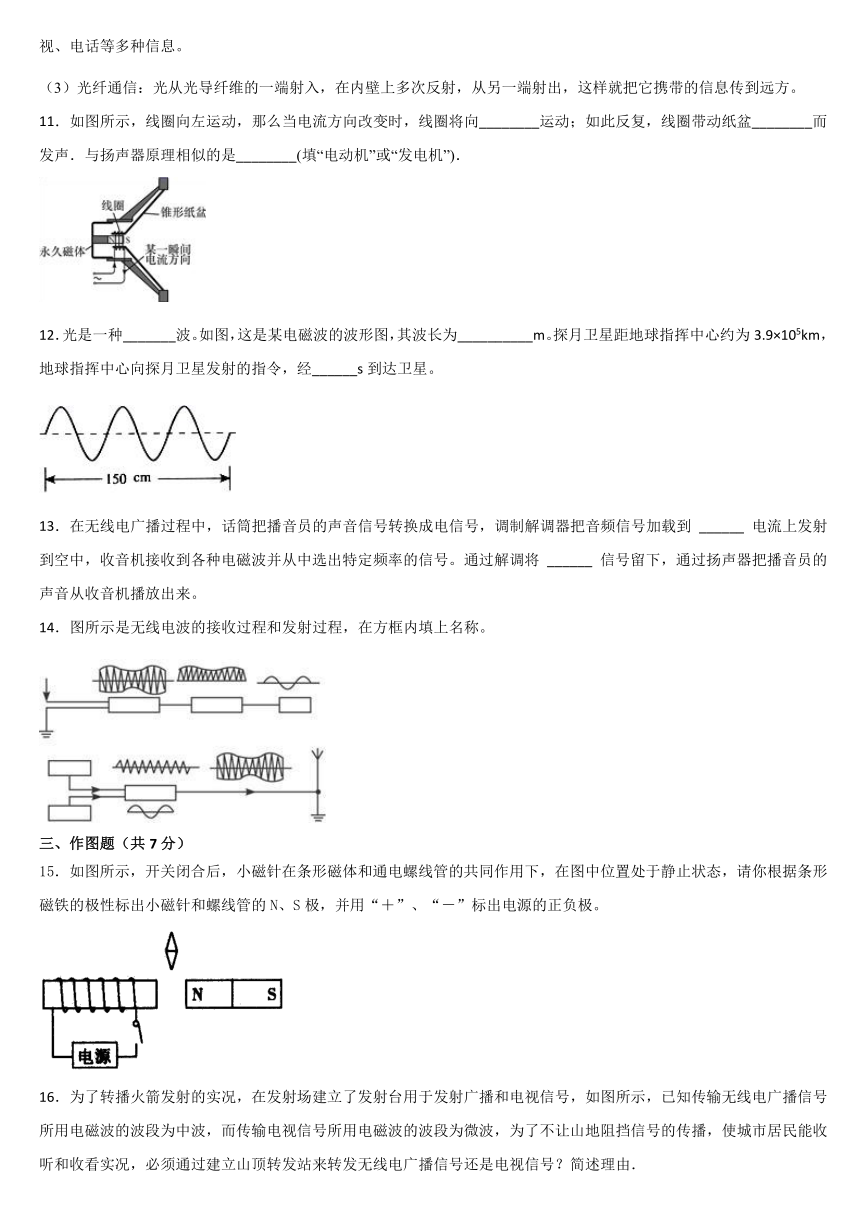

11．如图所示，线圈向左运动，那么当电流方向改变时，线圈将向________运动；如此反复，线圈带动纸盆________而发声．与扬声器原理相似的是________(填“电动机”或“发电机”)．
12．光是一种_______波。如图，这是某电磁波的波形图，其波长为__________m。探月卫星距地球指挥中心约为3.9×105km，地球指挥中心向探月卫星发射的指令，经______s到达卫星。
13．在无线电广播过程中，话筒把播音员的声音信号转换成电信号，调制解调器把音频信号加载到
______
电流上发射到空中，收音机接收到各种电磁波并从中选出特定频率的信号。通过解调将
______
信号留下，通过扬声器把播音员的声音从收音机播放出来。
14．图所示是无线电波的接收过程和发射过程，在方框内填上名称。
三、作图题（共7分）
15．如图所示，开关闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针和螺线管的N、S极，并用“＋”、“－”标出电源的正负极。
16．为了转播火箭发射的实况，在发射场建立了发射台用于发射广播和电视信号，如图所示，已知传输无线电广播信号所用电磁波的波段为中波，而传输电视信号所用电磁波的波段为微波，为了不让山地阻挡信号的传播，使城市居民能收听和收看实况，必须通过建立山顶转发站来转发无线电广播信号还是电视信号？简述理由．
四、实验题（共16分）
17．根据下图所示的实验，完成下列内容：
（1）甲图中铜片是盐水电池的__________极。
（2）乙图说明二极管具有__________性。
（3）丙图中两个铅柱压紧后能吊起重物，说明__________。
（4）丁图中，真空罩内的手机能接收到来电信号，说明电磁波__________。
18．如图是课本上的一些演示实验或插图，请你根据要求填空。
(1)图1的实验得出的结论说明重力的方向是_____。
(2)图2中点燃的蜡烛上下摆动，形成跷跷板，其中的物理原理是_____。
(3)图3是用来判定通电螺线管的磁场方向与_____方向之间关系的定则。
(4)图4中将手机放在金属容器中接收不到信号，其原因是金属容器对电磁波具有_____作用。
19．某小组同学利用如图的装置研究无线电波照射到物体表面时，反射强度与无线电波的频率是否有关．他们在固定于远处的同一反射物表面添加涂层，用无线电设备对其发出无线电波，通过观察设备显示器上光斑的大小来判断接收到反射回来的无线电信号强弱，光斑越大表示无线电信号越强．实验步骤如下：
①在反射物表面添加A材料的涂层，
②用无线电设备对其发出频率为2GHz的无线电波，通过观察设备显示器，记录下图层反射光斑的大小，
③在反射物表面添加B材料的涂层，
④用无线电设备对其发出频率为4GHz的无线电波，通过观察设备显示器，记录下图层反射光斑的大小．
根据以上叙述，回答下列问题：
（1）请你找出探究过程中存在的问题，并写出改正措施：________．
（2）如图是另一组同学利用该装置进行实验探究的结果，根据图中信息，写出两条初步实验结论．____
五、综合题（共14分)
20．如图所示为无人机，机身质量为2.4kg，无人机支架着地的总面积为10cm2。启动后，利用遥控器可控制它运动和工作，其在拍摄调查、无人配送等方面具有广阔的前景。
(1)起飞时，增大机身上方旋翼的转速，使吹向下方的风量增加，无人机就会上升，这是因为力的作用是___________。无人机的遥控器是靠___________来发送控制信息的；
(2)无人机需要配送1kg的物体到指定位置，求起飞前载物无人机对水平地面的压强___________；（g=10N/kg）
(3)无人机电池充满后储存的电能为，若电能的80%用于飞行，飞行时的实际功率为100W，则无人机最多能飞行多少___________min？
(4)无人机的突出问题是飞行时间短，请提出一个解决该问题的合理建议：___________。
21．图1是某手机充电示意图及简化电路图。如表是充电过程中某些时段相关数据
(1)求数据线和手机消耗的总电能。______
(2)求D阶段流经数据线的电流。______
(3)充电过程中数据线阻值可认为不变，分析数据线在A、D哪段时间产生的热量多。______
(4)智能手机的“近场通讯”、“蓝牙”功能分别使用1.356×107Hz、2.4×109Hz这两个波段的电磁波进行通讯（如图2）。
近场通讯、蓝牙使用的电磁波
①都是无线电波；②都能在真空传播；③真空中传播的速度一样大；④蓝牙的波长比近场通讯的大。
上述哪些说法是正确的______。（选填序号）
充电时间
A阶段
0～5min
B阶段
5min～10min
…
D阶段
80min～85min
数据线两端电压U/V
5.0
4.5
…
5.0
流经数据线的电流I/A
4.4
4.0
…
数据线和手机的总功率P/W
22.0
18.0
…
2.5
【参考答案】
1．C
2．C
3．C
4．C
5．C
6．C
7．ACD
8．ABC
9．色散三棱镜a蓝
10．
单一
高度集中
玻璃丝
光缆
11．
右
振动
电动机　
拓展题
12．
电磁
0.5
1.3
13．
高频
音频
14．调谐器
检波器
耳机
振荡器
话筒
调制器
15．如图所示
16．在山顶转发站转发的是电视信号,
因为传输电视信号的电磁波所用的波段是微波，而微波是沿直线传播的，必须建立微波中继站将信号传递出去
17．正
单向导电
分子间有引力
传播不需要介质（可以在真空中传播）
18．竖直向下的
杠杆原理
电流
屏蔽
19．应该只改变反射面的材料、无线电波的频率，根据控制变量法的要求，应该只改变其中一个量，观察另一个量改变时光斑的大小，从而确定反射面的材料、无线电波的频率对反射回来的无线电信号强弱的影响．
①在物体表面材料相同的情况下，频率越高，接收到反射回来的无线电信号越强；②频率相同，反射面的材料不同，接收到反射回来的无线电信号强弱不同．
20．相互的
电磁波
减轻无人机的质量或增加电池储存的电能
21．12000J
0.5A
A段产生的热量多
①②③
