3-9棱锥的三视图及其作图步骤

(共6张PPT)
1. 正三棱锥的三视图
s"
a"(c")
b"
s'
a'
b'
c'
(a)
b
a
c
s
(b)
锥顶
底面
(c)
y1
y1
y2
y2
a
a'
b
s
c
a"
b'
c'
s'
b"
s"
(c")
侧棱
侧面
2. 正三棱锥三视图的作图步骤

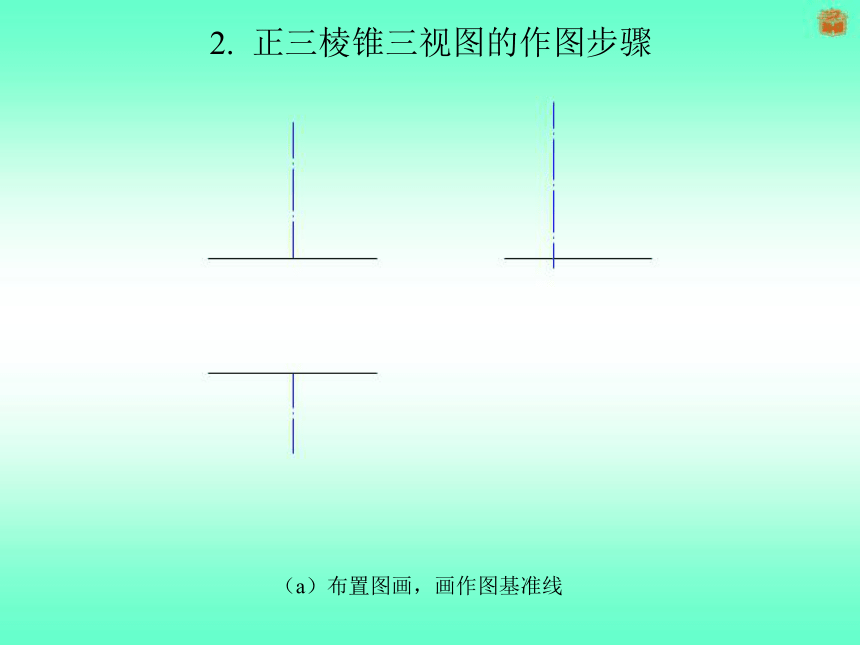

（a）布置图画，画作图基准线
2. 正三棱锥三视图的作图步骤

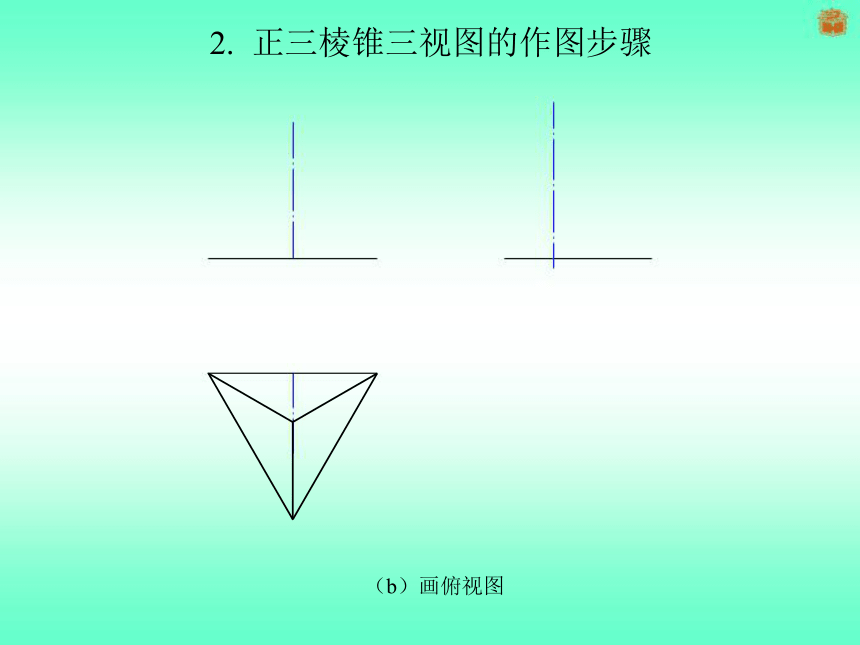

（b）画俯视图
（c）根据三棱锥的高、按投影关系画出主视图
2 . 正三棱锥三视图的作图步骤
（d）根据主、俯视图按投影关系画出左视图
2. 正三棱锥三视图的作图步骤
Y1
Y2
Y1
Y2
2. 正三棱锥三视图的作图步骤
（e）检查并加深图线，完成作图
