(共17张PPT)
第二轮专题复习
1、画出氧气的发生装置
2、画出气体的收集装置

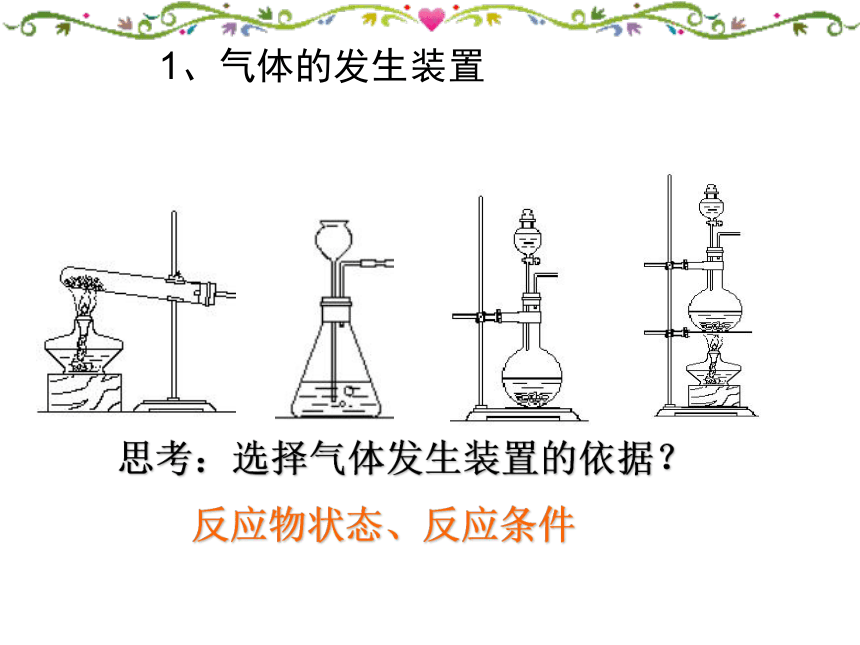

1、气体的发生装置
思考：选择气体发生装置的依据？
反应物状态、反应条件

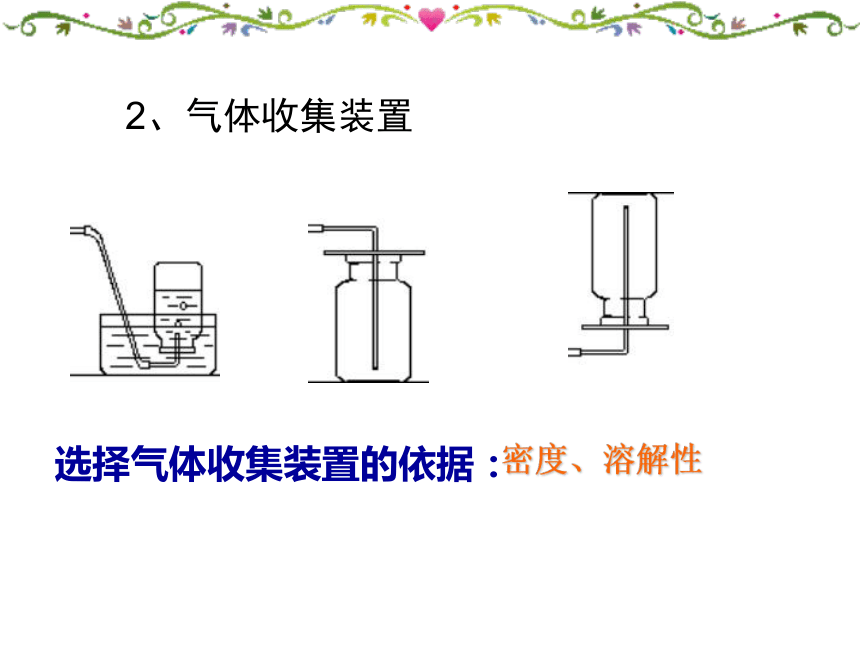

2、气体收集装置
选择气体收集装置的依据：
密度、溶解性
a
b
集气
洗气
验气
量气

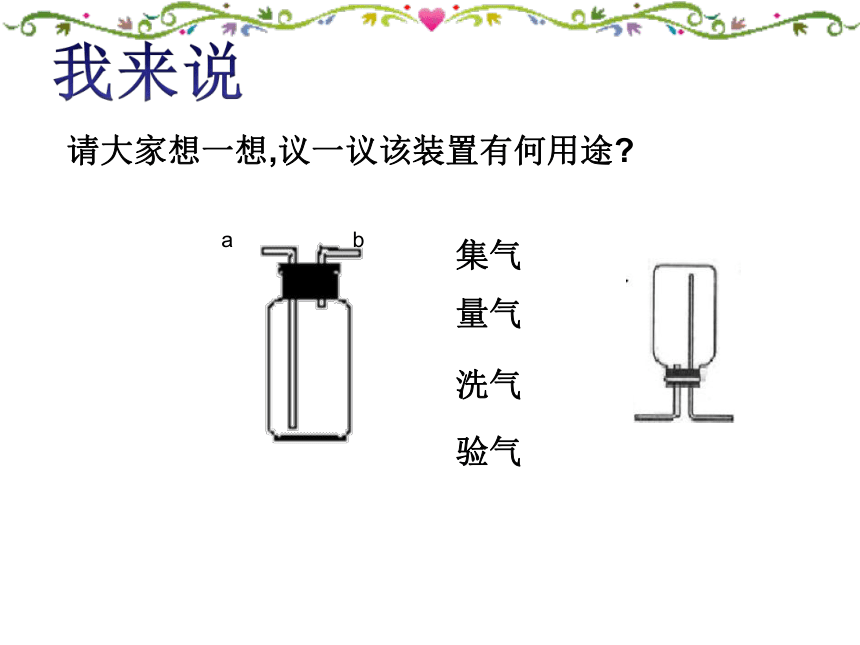

请大家想一想,议一议该装置有何用途

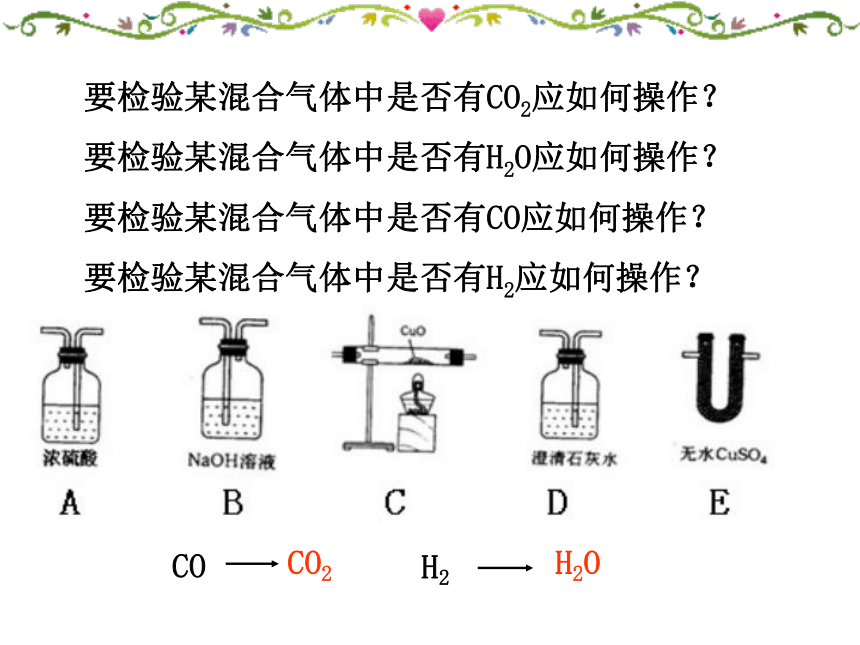

要检验某混合气体中是否有CO2应如何操作？
要检验某混合气体中是否有H2O应如何操作？
要检验某混合气体中是否有CO应如何操作？
要检验某混合气体中是否有H2应如何操作？
CO
CO2
H2
H2O

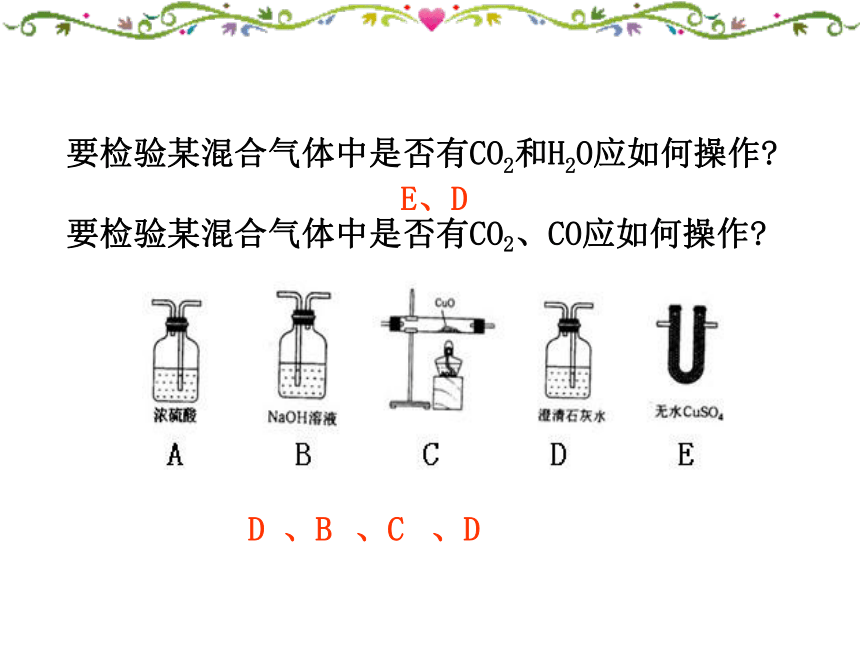

要检验某混合气体中是否有CO2和H2O应如何操作
要检验某混合气体中是否有CO2、CO应如何操作
E
、D
D
、B
、C
、D
1.设计实验验证CO气体中有CO2，并提纯CO。
2.设计实验验证CO2气体中有CO气体，并说明设计意图
3、要检验某混合气体中是否有CO2、H2O、H2、CO该如何操作？
A B C D E F
3、（2011年广东揭阳）氯气（Cl2）通常情况下为有刺激性气味的黄绿色的有毒气体，密度比空气大，可跟水反应，反应后溶液呈酸性。实验室通常用浓盐酸与二氧化锰共热的方法来制取氯气。实验室制取气体的一套完整装置应包括发生装置、净化装置（包括干燥）、收集装置、尾气处理装置。回答下列问题：（1）制取氯气的发生装置应选用下左图中的 ，写出标号的名称 ；
①
A
B
C
D
E
F
G
饱和NaCl 溶液
（吸杂质HCl ）
浓硫酸
NaOH
气
体
发
生
装
置
甲
乙
丙
（2）用上右图中的仪器（不一定全部用到）完成氯气的净化（包括干燥）、收集、尾气处理，其正确的连接方法是：A接
接 接F接 接 ；
要检验某混合气体中是否有CO2、H2O、H2、CO该如何操作？
A B C D E F
某课外小组的同学们模拟工业上用一氧化碳还原铁矿石的实验，同学们认为尾气中的一氧化碳可以再利用。于是设计如下装置除去废气中的二氧化碳，并收集一瓶一氧化碳，准备进行后续地探究。其中最合理的装置是 （填序号，瓶内为氢氧化钠溶液）。
废气→ 废气→ 废气→
①
②
③
1、NO是大气污染物之一，但少量在人体内具有扩张血管、增强记忆空能，难溶于水通常条件下极易与空气中氧气反应实验室收集方法是（ ）
A、向上排空气
B、向下排空气法
C、排水法
D、即可用排水法又可用向上排空气法
c
2．硫化氢（H2S）是一种有毒气体，其密度比空气的密度大，且能溶于水形成氢硫酸。实验室通常用块状固体硫化亚铁（FeS）和稀硫酸混合，在常温下通过发生复分解反应制得硫化氢气体。根据装置图回答下列问题：
①制取硫化氢气体的发生装置可以选用
②若用C装置收集硫化氢气体，进气口应为 ，原因是
③为了验证硫化氢的水溶液呈酸性，可以将该气体通入装置D，D中所盛的试剂应该是 ，现象是
④做上述实验时，为了防止多余的硫化氢逸出污染环境，可以将其通入装置E吸收，E中的试剂应该为 溶液。
B
b
H2S气体密度大于空气
紫色石蕊溶液
溶液变红
NaOH溶液
1）连接选用装置的正确顺序是＿＿＿＿＿＿＿＿＿＿＿＿
2）所用装置的连接顺序是（填各接口的字母）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
3）首先选用的的装置的作用是＿＿＿＿＿＿＿＿＿＿＿
第二步选用的装置作用是＿＿＿＿＿＿＿＿＿＿＿＿
4）简述尾气处理的方法＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
为了验证混合气体由H2、CO、HCl组成，请从下图中选用适当的实验装置设计一个实验，并回答下列问题。
5.浓硫酸
4.石灰水.
3.硝酸银
2.氢氧化钠
1.水
6.氧化铜
7.无水硫酸铜
A B C D E F G H I J K L M N
3→5→6→7→4
F → E →I→J→K→L→M→N→G→H
检验出HCl气体
吸收水份防止对下一步实验干扰
可采取点燃防止污染
发生装置
净化
装置
干燥
装置
收集
装置
尾气处理
装置
小结
制取气体实验装置的设计包括哪些方面？
