人教版八年级上册物理习题课件 第5章 5.3 凸透镜成像的规律（33张）

第3节 凸透镜成像的规律
第五章　透镜及其应用
人教版 八年级上
见习题
C
1
2
3

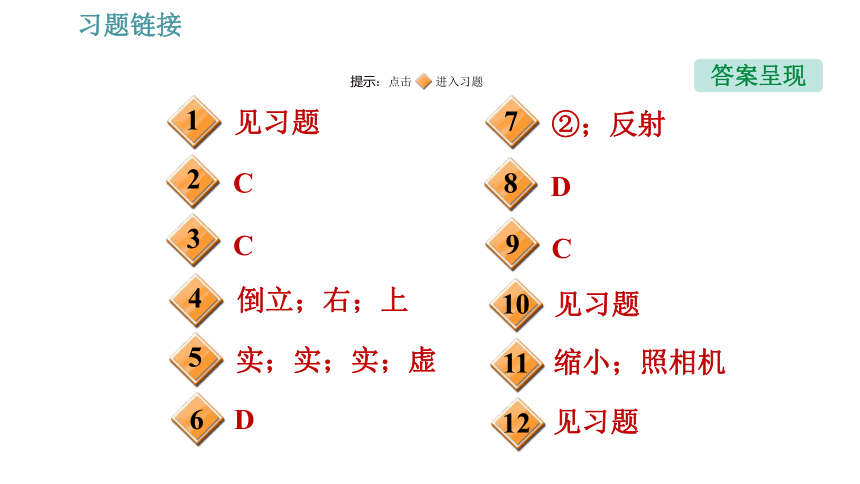

习题链接
答案呈现
提示：点击 进入习题
倒立；右；上
实；实；实；虚
4
5
6
C
D
②；反射
C
7
8
9
见习题
10
11
缩小；照相机
D
12
见习题

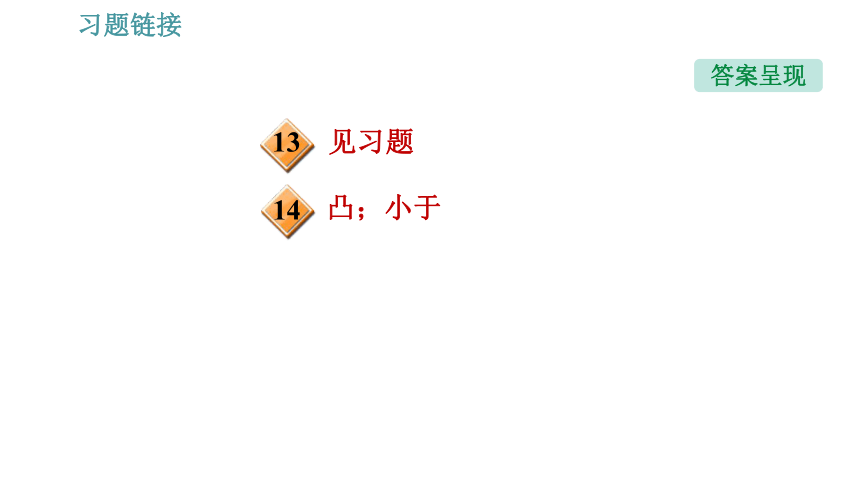

习题链接
答案呈现
凸；小于
14
13
见习题

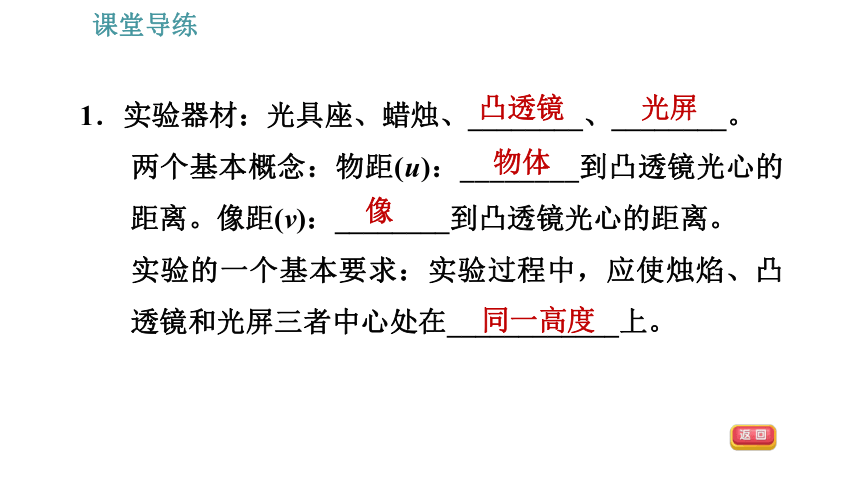

1．实验器材：光具座、蜡烛、________、________。
两个基本概念：物距(u)：________到凸透镜光心的距离。像距(v)：________到凸透镜光心的距离。
实验的一个基本要求：实验过程中，应使烛焰、凸透镜和光屏三者中心处在____________上。
课堂导练
凸透镜
光屏
物体
像
同一高度

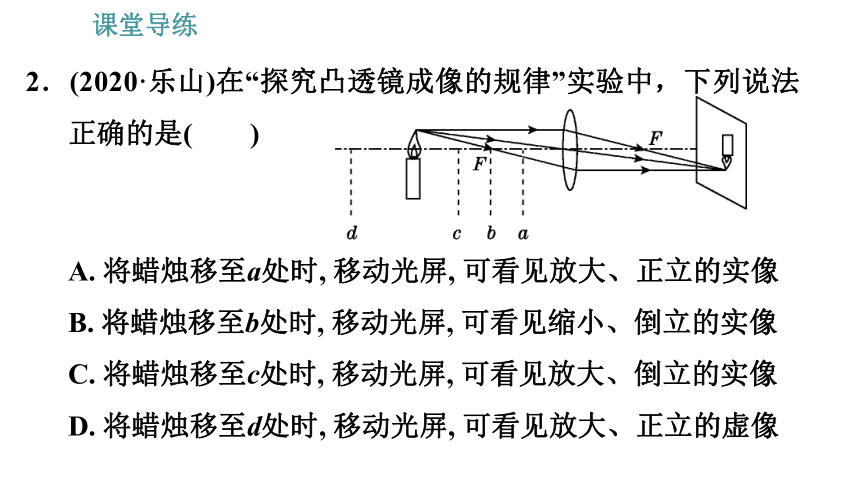

2．(2020·乐山)在“探究凸透镜成像的规律”实验中，下列说法正确的是(　　)
A. 将蜡烛移至a处时, 移动光屏, 可看见放大、正立的实像
B. 将蜡烛移至b处时, 移动光屏, 可看见缩小、倒立的实像
C. 将蜡烛移至c处时, 移动光屏, 可看见放大、倒立的实像
D. 将蜡烛移至d处时, 移动光屏, 可看见放大、正立的虚像
课堂导练

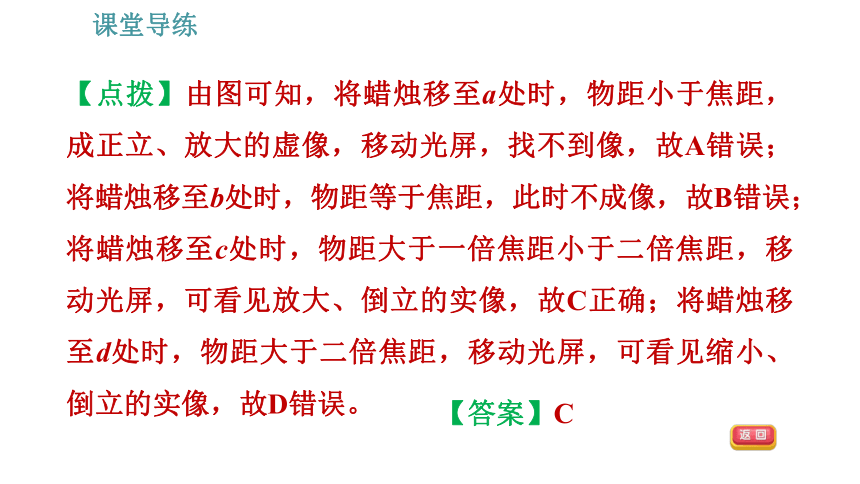

【点拨】由图可知，将蜡烛移至a处时，物距小于焦距，成正立、放大的虚像，移动光屏，找不到像，故A错误；将蜡烛移至b处时，物距等于焦距，此时不成像，故B错误；将蜡烛移至c处时，物距大于一倍焦距小于二倍焦距，移动光屏，可看见放大、倒立的实像，故C正确；将蜡烛移至d处时，物距大于二倍焦距，移动光屏，可看见缩小、倒立的实像，故D错误。
【答案】C
课堂导练
3．(2020·安徽)图(a)是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是(　　)
A．甲→乙→丙→丁
B．乙→丙→甲→丁
C．乙→丁→甲→丙
D．丙→甲→乙→丁
课堂导练

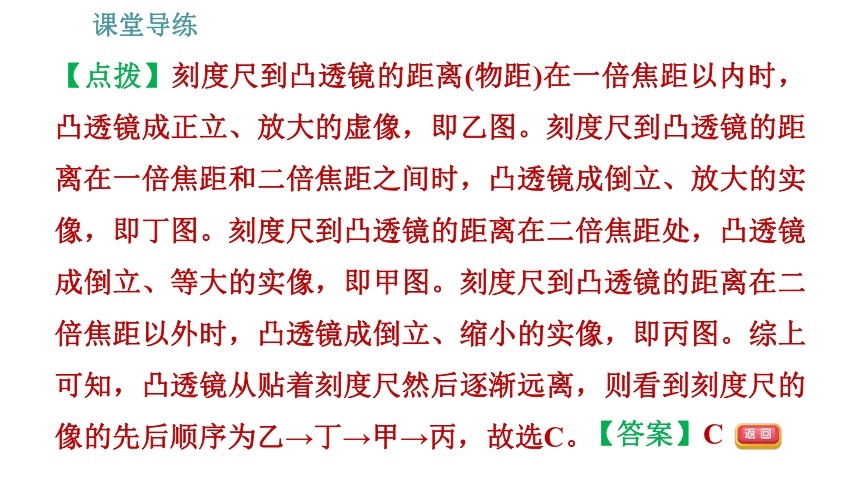

【点拨】刻度尺到凸透镜的距离(物距)在一倍焦距以内时，凸透镜成正立、放大的虚像，即乙图。刻度尺到凸透镜的距离在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，即丁图。刻度尺到凸透镜的距离在二倍焦距处，凸透镜成倒立、等大的实像，即甲图。刻度尺到凸透镜的距离在二倍焦距以外时，凸透镜成倒立、缩小的实像，即丙图。综上可知，凸透镜从贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序为乙→丁→甲→丙，故选C。
【答案】C
课堂导练

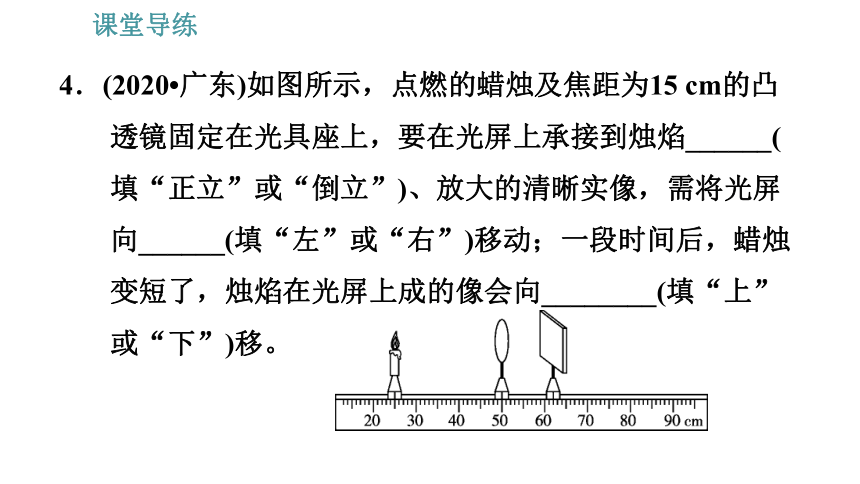

4．(2020?广东)如图所示，点燃的蜡烛及焦距为15 cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______(填“正立”或“倒立”)、放大的清晰实像，需将光屏向______(填“左”或“右”)移动；一段时间后，蜡烛变短了，烛焰在光屏上成的像会向________(填“上”或“下”)移。
课堂导练

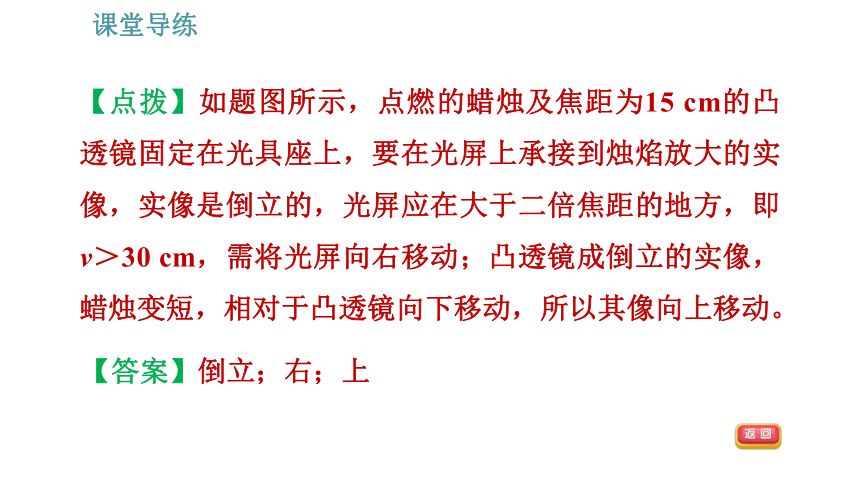

【点拨】如题图所示，点燃的蜡烛及焦距为15 cm的凸透镜固定在光具座上，要在光屏上承接到烛焰放大的实像，实像是倒立的，光屏应在大于二倍焦距的地方，即v＞30 cm，需将光屏向右移动；凸透镜成倒立的实像，蜡烛变短，相对于凸透镜向下移动，所以其像向上移动。
【答案】倒立；右；上
课堂导练
课堂导练

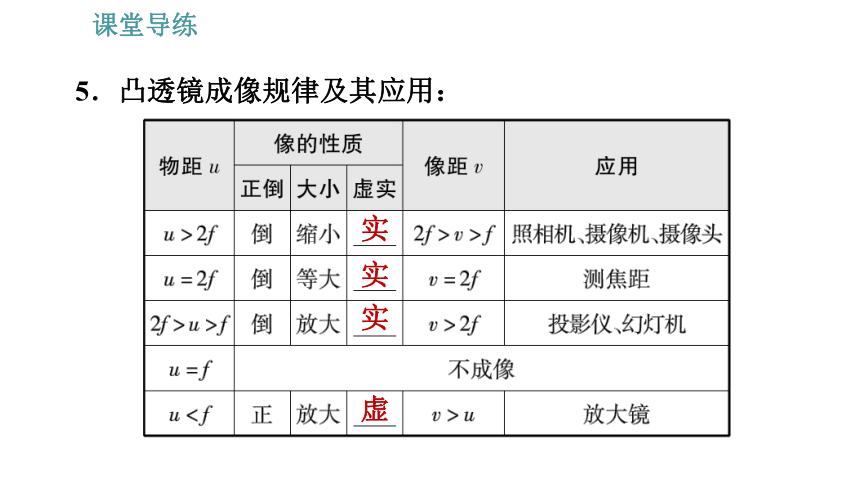

5．凸透镜成像规律及其应用：
实
实
实
虚

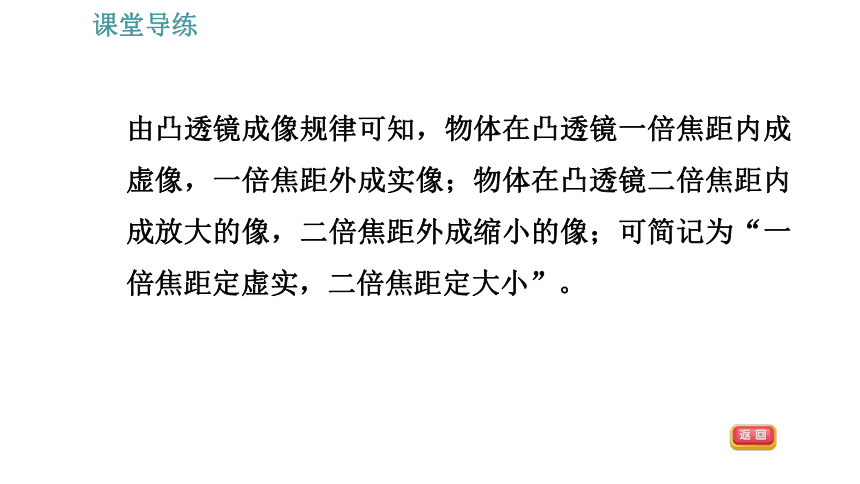

由凸透镜成像规律可知，物体在凸透镜一倍焦距内成虚像，一倍焦距外成实像；物体在凸透镜二倍焦距内成放大的像，二倍焦距外成缩小的像；可简记为“一倍焦距定虚实，二倍焦距定大小”。
课堂导练
6．(2020?苏州)如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至40 cm刻度处，移动光屏，在光屏上能观察到(　　)
A．倒立、缩小的实像
B．倒立、放大的实像
C．正立、放大的实像
D．光屏上不能呈现像
课堂导练
课堂导练
【点拨】如图，u＝50 cm－20 cm＝30 cm，v＝80 cm－50 cm＝30 cm，此时光屏上出现清晰的像，u＝v＝2f＝30 cm，所以f＝ ＝15 cm。将蜡烛移至40 cm刻度处，u′＝50 cm－40 cm＝10 cm，物距小于焦距，凸透镜成正立、放大的虚像，虚像不能用光屏承接，所以光屏上不能呈现像。
【答案】D
课堂导练
7．(2019·达州)图甲为电影放映机，其成像原理如图乙所示。为让观众看到清晰的实像，应将胶片放在距离透镜________(填序号：①一倍焦距以内，②一倍焦距到二倍焦距之间，③二倍焦距以外)的位置，白色银幕是为了________(填“反射”或
“吸收”)所有颜色的光。
②
反射
8．(2020?泰安)小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18 cm的位置时，在光屏上观察到倒立放大清晰的像。他判断凸透镜焦距可能是①6 cm、②9 cm、③13 cm、④16 cm，其中正确的是(　　)
A．①② B．②③ C．①④ D．③④
课堂导练
【点拨】把烛焰移到距透镜18 cm的位置时，得到烛焰倒立放大的像，所以f＜u＝18 cm＜2f，解得9 cm＜f＜18 cm，所以符合条件的是③④。
【答案】D
课后训练
9．(2019?湘潭)在“探究凸透镜成像的规律”时，当烛焰离透镜14 cm时成放大的实像，当烛焰离透镜8 cm时成放大的虚像，则这个透镜的焦距可能是(　　)
A．4 cm
B．7 cm
C．10 cm
D．16 cm
课后训练
【点拨】由操作情况可知，2f＞14 cm＞f ，f＞8 cm，由此可确定凸透镜的焦距范围为14 cm＞f＞8 cm。
【答案】C
课后训练
10．(2020?连云港)在探究“凸透镜成像规律”的实验中，下表是小华同学实验时记录的几组数据，根据表中数据完成下列问题：
课后训练
实验次数
物距u/cm
像距v/cm
成像性质
1
30
15
倒立缩小实像
2
20
20
倒立等大实像
3
15
?
倒立放大实像
(1)此凸透镜的焦距为________cm。
课后训练
【点拨】由表中第2次实验的数据，物距等于像距，物像等大，可知，此时u＝2f＝20 cm，则f＝10 cm，即该凸透镜的焦距为10 cm。
10
【点拨】比较1、3实验数据可知，第1次实验的像距等于第3次实验的物距，因此第3次实验的像距等于第1次实验的物距，即表格中像距数据为30。判断的依据是光折射时，光路可逆。
课后训练
(2)第3次实验中像距为________cm，判断的依据是________________________。
30
光折射时，光路可逆
11．(2020·宿迁)小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示。分析图象可知，当物距u＝12 cm时，物体通过凸透镜成倒立、________的实像，生活中的________(填“照相机”“投影仪”
或“放大镜”)就是利用了这样
的成像原理。
课后训练
【点拨】由图可知，当物距越来越大时，像距始终大于5 cm，由于凸透镜成实像时，像距是大于焦距的，所以焦距在5 cm左右；当物距u＝12 cm时，物距大于二倍焦距，物体通过凸透镜成倒立、缩小的实像，其应用是照相机。
【答案】缩小；照相机
课后训练
12．(2020·牡丹江)在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10 cm。
课后训练
(1)将点燃的蜡烛、凸透镜放在如图所示的位置，移动光屏，在光屏上得到了清晰的倒立、________(填“放大”或“缩小”)的实像；________(填光学仪器名称)就是利用这一成像规律工作的。
课后训练
【点拨】由题意知，凸透镜的焦距f＝10 cm，蜡烛离透镜的距离即物距大于一倍焦距小于二倍焦距，所以此时成倒立、放大的实像。
放大
投影仪
(2)保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向________(填“靠近”或“远离”)透镜的方向移动，此时的像与原来的像相比________(填“变大”或“变小”)。
课后训练
【点拨】若将蜡烛远离透镜，根据凸透镜成实像时，物近像远像变大可知，仍要在光屏上得到清晰的像，光屏应向靠近透镜的方向移动，此时的像与原来的像相比变小。
靠近
变小
13．(2020·德州)某兴趣小组做“探究凸透镜成像规律”的实验。
课后训练
(1)凸透镜的焦距是10 cm，当烛焰在图示位置时，移动光屏可以在光屏上得到一个倒立、_______的实像，在照相机和投影仪中，成像情况与此类似的是________。
课后训练
【点拨】物距u＝50 cm－20 cm＝30 cm，凸透镜的焦距是10 cm，u＞2f，凸透镜成倒立、缩小的实像，应用于照相机。
缩小
照相机
(2)实验中，光屏上已经得到烛焰清晰的像，某同学不小心用手指的指尖触摸到了凸透镜，则光屏上会出现______________(填“指尖的像”“指尖的影子”或“完整烛焰的像”)。
课后训练
【点拨】用手指的指尖触摸到了凸透镜，手指尖遮挡部分入射光线，折射光线变少，其他光线的折射情况不变，所以只能使像变暗淡一些，不能改变像的大小，故像是完整的。
完整烛焰的像
(3)把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个_______(填“放大”“缩小”或“等大”)的蜡烛的像，把光屏移动到这个像所在的位置，光屏上_______
(填“有”或“没有”)这个像。
课后训练
【点拨】把凸透镜换成薄玻璃板，薄玻璃板相当于平面镜，在蜡烛一侧观察玻璃板会看到一个正立、等大的虚像，虚像在光屏上无法呈现，所以光屏上不会接收到这个像。
等大
没有
课后训练
14．(2019?娄底)娄底高铁站的进站通道采用了人脸识别系统(如图所示)，识别系统的摄像机可以自动将镜头前1 m处的人脸拍摄成数码照片传递给设备识别。此系统的摄像机的镜头相当于________透镜，它的焦距应________(填“大于”
“等于”或“小于”)50 cm。
【思路点拨】摄像机的镜头相当于凸透镜，它的成像原理与照相机相同，若镜头焦距为f，则人脸与凸透镜的距离应大于2f，此时成的是倒立、缩小的实像。
【答案】凸；小于
