人教版八年级上册物理习题课件 第5章 5.1 透　镜（34张）

第1节 透　镜
第五章 透镜及其应用
人教版 八年级上

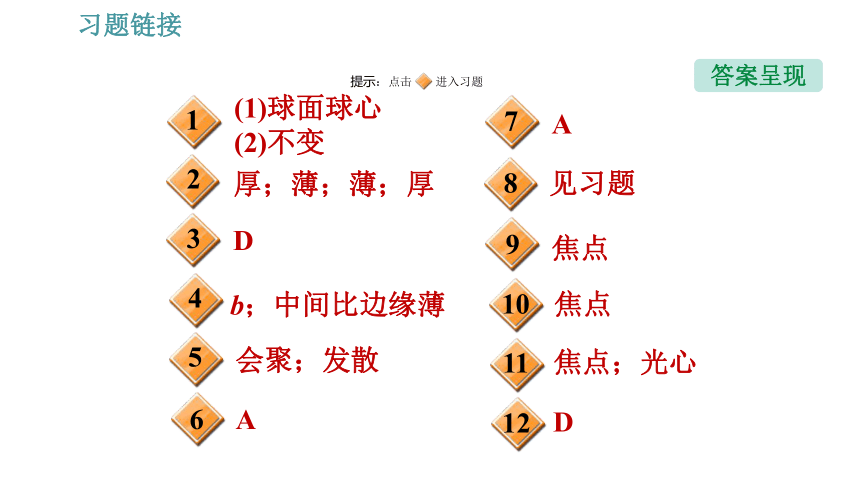

(1)球面球心　(2)不变
D
1
2
3
习题链接
答案呈现
提示：点击 进入习题
b；中间比边缘薄　
会聚；发散
4
5
6
厚；薄；薄；厚
A
A
焦点
7
8
9
焦点
10
11
焦点；光心　
见习题
12
D

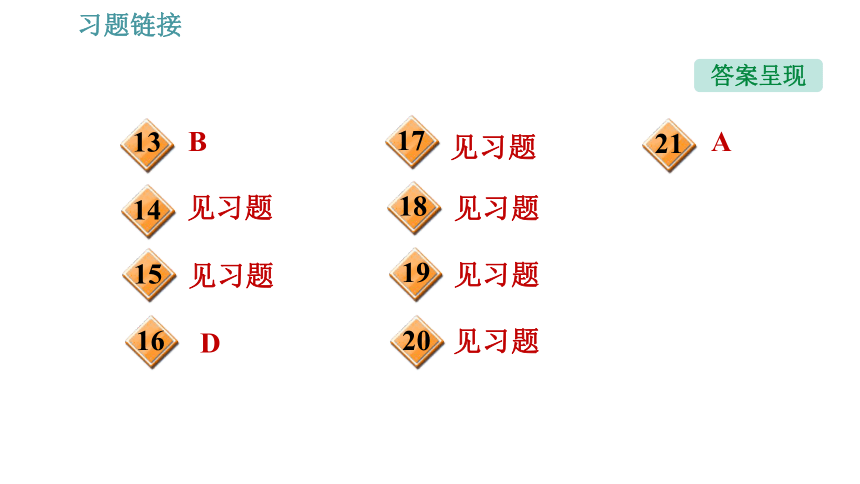

习题链接
答案呈现
见习题
14
13
15
16
见习题
D
B
19
17
18
见习题
见习题
见习题
21
20
A
见习题

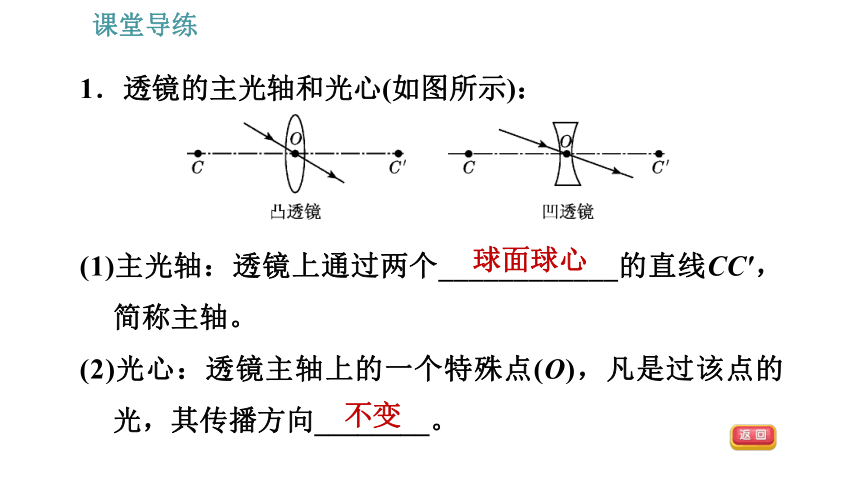

1．透镜的主光轴和光心(如图所示)：
(1)主光轴：透镜上通过两个____________的直线CC′，简称主轴。
(2)光心：透镜主轴上的一个特殊点(O)，凡是过该点的光，其传播方向________。
课堂导练
球面球心
不变

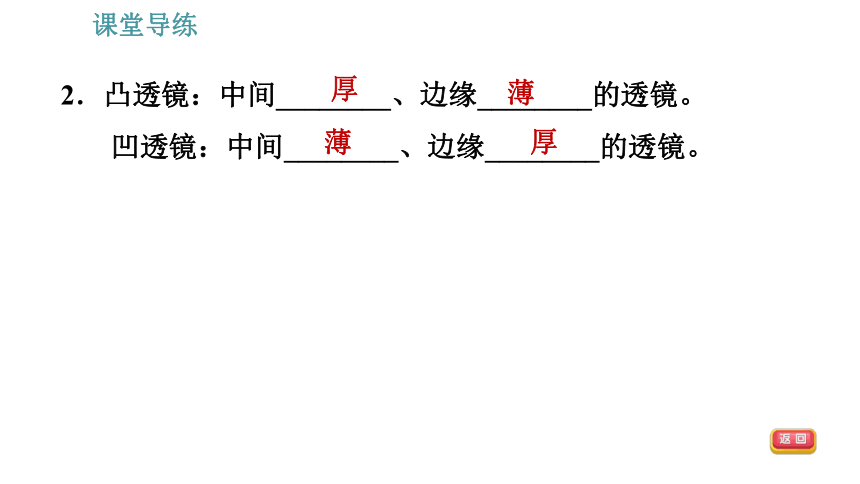

2．凸透镜：中间________、边缘________的透镜。
凹透镜：中间________、边缘________的透镜。
厚
课堂导练
薄
薄
厚

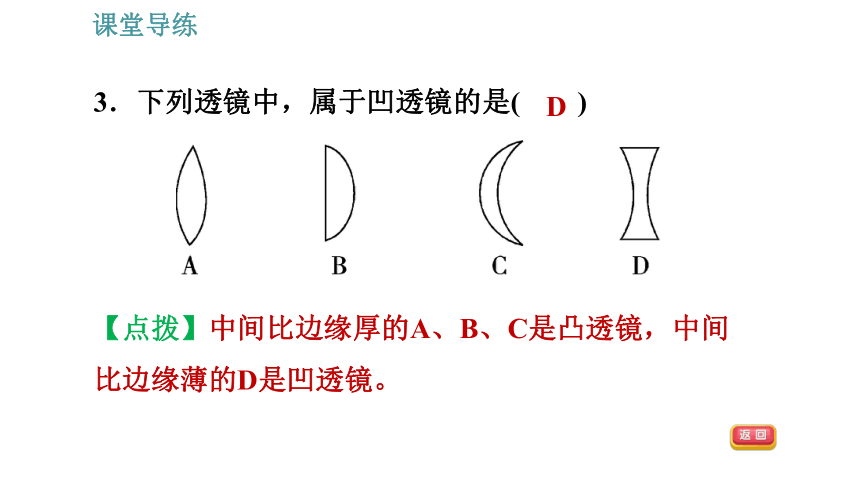

3．下列透镜中，属于凹透镜的是(　　)
课堂导练
【点拨】中间比边缘厚的A、B、C是凸透镜，中间比边缘薄的D是凹透镜。
D

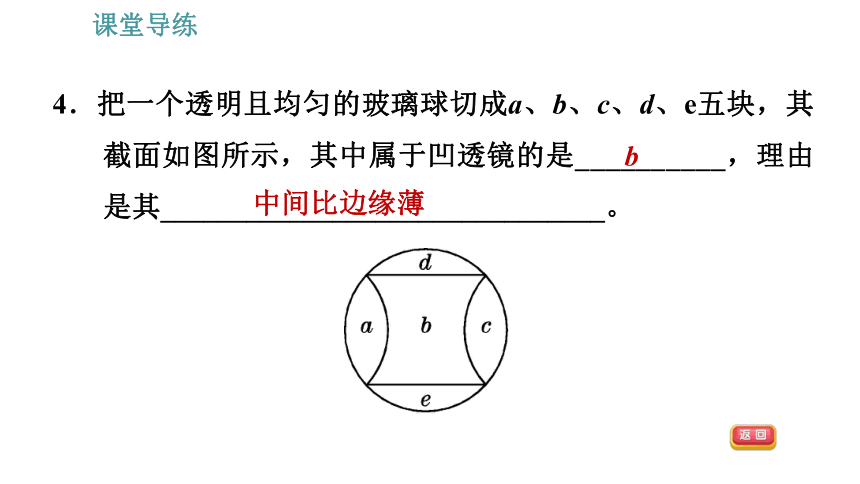

4．把一个透明且均匀的玻璃球切成a、b、c、d、e五块，其截面如图所示，其中属于凹透镜的是__________，理由是其_______________________________。
课堂导练
b
中间比边缘薄　

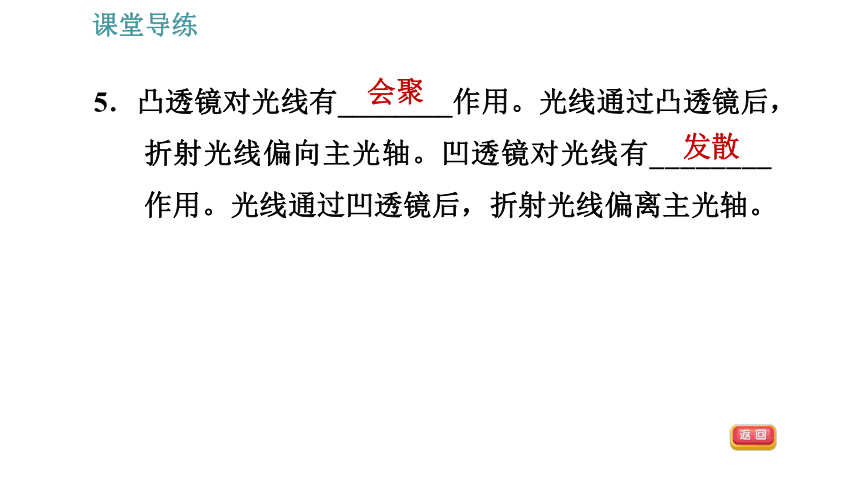

5．凸透镜对光线有________作用。光线通过凸透镜后，折射光线偏向主光轴。凹透镜对光线有________作用。光线通过凹透镜后，折射光线偏离主光轴。
会聚
课堂导练
发散

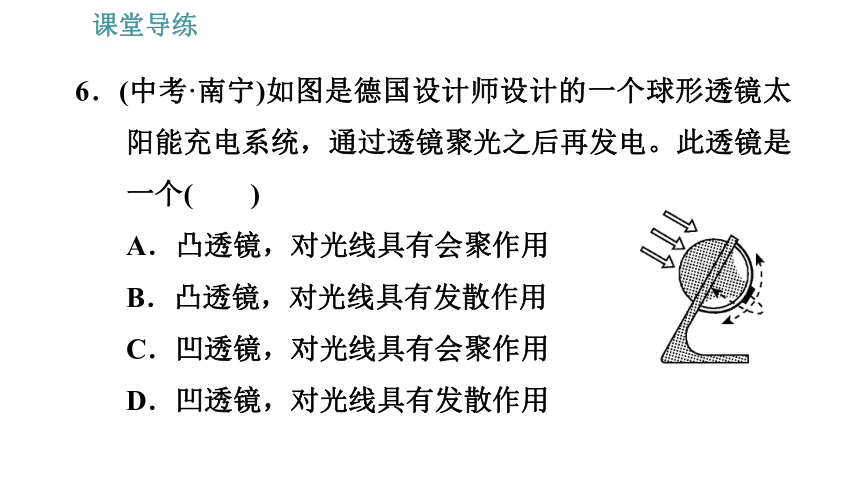

6．(中考·南宁)如图是德国设计师设计的一个球形透镜太阳能充电系统，通过透镜聚光之后再发电。此透镜是一个(　　)
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
课堂导练

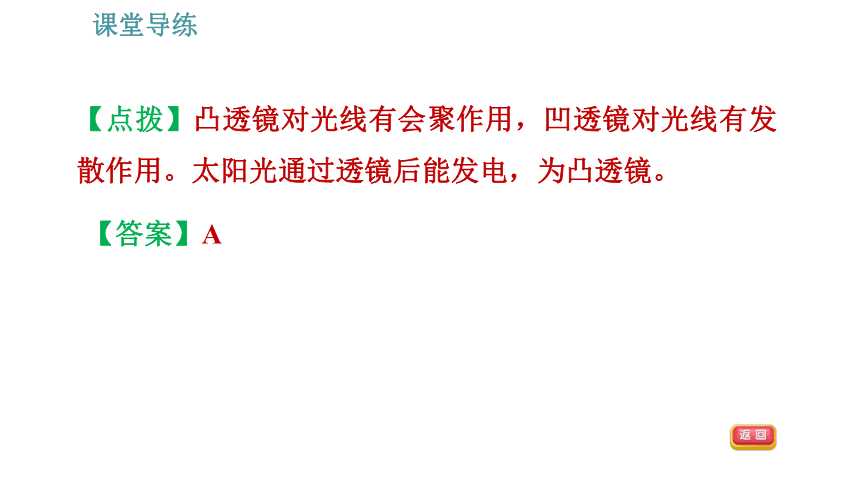

【点拨】凸透镜对光线有会聚作用，凹透镜对光线有发散作用。太阳光通过透镜后能发电，为凸透镜。
【答案】A
课堂导练

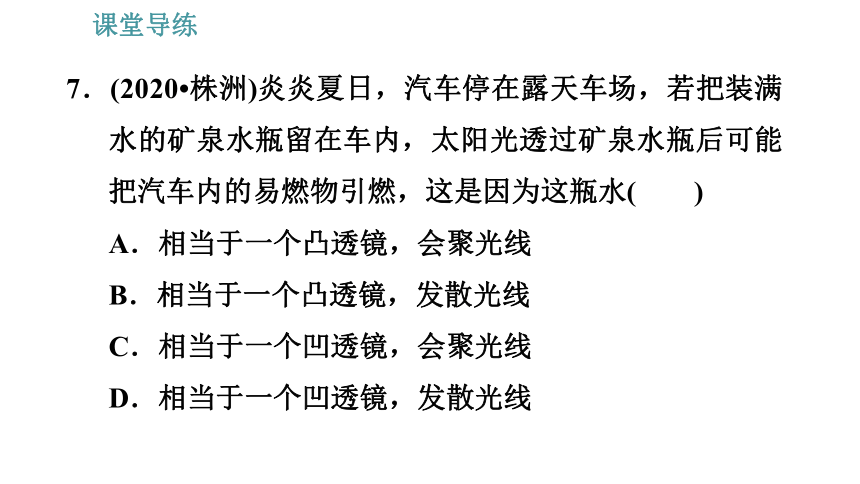

7．(2020?株洲)炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水(　　)
A．相当于一个凸透镜，会聚光线
B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线
D．相当于一个凹透镜，发散光线
课堂导练

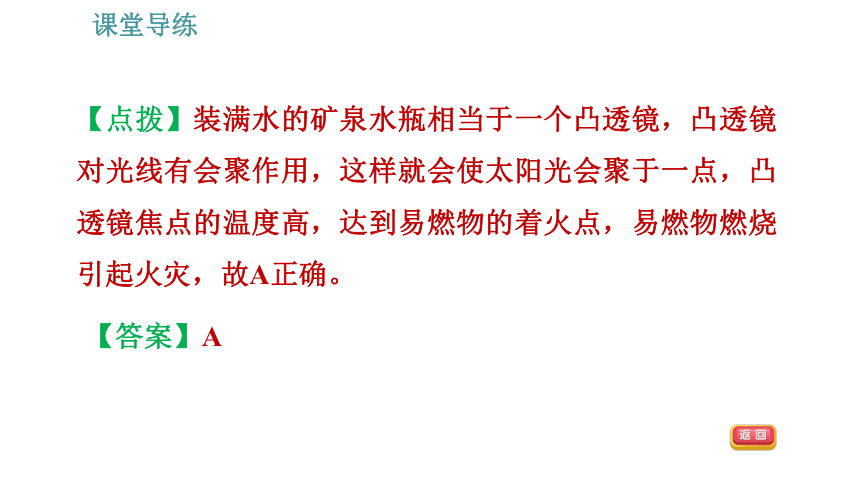

【点拨】装满水的矿泉水瓶相当于一个凸透镜，凸透镜对光线有会聚作用，这样就会使太阳光会聚于一点，凸透镜焦点的温度高，达到易燃物的着火点，易燃物燃烧引起火灾，故A正确。
【答案】A
课堂导练
8．(2020?徐州)如图所示是医用笔形手电筒的小灯泡，它的玻璃泡前部中央厚，边缘薄，请你解释这样做的物理道理：______________________________________
_______________________________________________________________________________________________________________________。
课堂导练
玻璃泡前部的中央厚、边缘薄构成了一个玻璃凸透镜，灯丝位于该凸透镜的焦点上，发出的发散光线经过凸透镜后平行于主光轴射出，能够射得远，光线集中强度大
9．平行于凸透镜主轴的光线经凸透镜折射后，会聚于一点，这一点叫凸透镜的________。
焦点
课堂导练
10．平行于凹透镜主轴的光线经凹透镜折射后，发散光线的反向延长线交于一点，这一点叫凹透镜的________。
课堂导练
焦点
11．透镜________到________的距离叫焦距。透镜的焦距越短，折光能力越强。
课堂导练
焦点
光心
12．关于凸透镜和凹透镜，下列说法正确的是(　　)
A．凸透镜只有一个焦点
B．凹透镜有两个实焦点
C．凸透镜的光心和焦点在同一位置
D．过凹透镜光心的光线传播方向不变
【点拨】“凸透镜有两个实焦点，A错误；凹透镜有两个虚焦点，B错误；凸透镜的光心和焦点不在同一位置，C错误。
D
课堂导练
13．(教材P91图5.1－4改编)把凸透镜正对太阳光，可在另一侧距凸透镜10 cm处得到一个最小、最亮的光斑，由此可知该凸透镜的焦距为(　　)
A．5 cm　　
B．10 cm　　
C．15 cm　　
D．20 cm
【点拨】太阳光可以看成平行光，当凸透镜正对太阳光时，太阳光就平行于凸透镜的主光轴，经凸透镜会聚得到的最小、最亮的光斑是凸透镜的焦点位置，焦点到凸透镜光心的距离为焦距。
B
课堂导练
14．(2020?扬州)如图，作出入射光线对应的折射光线。
课后训练
解：如图所示。
课后训练
15．(2020?威海)如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。请将光路补画完整。
【点拨】入射光线过凹透镜光心，其折射光线传播方向不改变；折射光线与主光轴平行，则入射光线的延长线过另一侧焦点。
解：如图所示。
16．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是(　　)
A．凸透镜可以对一部分光线起发散作用
B．凸透镜只对平行于主轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用
D．通过凸透镜后的光线发散程度比
原来小，仍然是会聚的一种表现
课后训练
【点拨】凸透镜对光有会聚作用，它能减小发散光束的发散程度，使平行光束会聚，使会聚光束提前会聚。
【答案】D
课后训练
课后训练
17．(2021?无锡模拟)根据入射光线和折射光线，请在图中的虚线框内画出适当类型的透镜。
解：如图所示。
课后训练
18．(中考·枣庄)根据光的传播光路，在图中虚线框内填上适当的光学镜。
解：如图所示。
19．一个大烧杯倒扣在桌面上，里边充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光成粗细均匀的柱形光束(图甲)：
课后训练
(1)烧杯内充以烟雾，是利用了烟尘微粒对光的______来显示光通过的路径。
(2)烧杯底上放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有________作用。
(3)烧杯底上放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有________作用。
课后训练
漫反射
会聚
发散
20．(中考·枣庄)小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：
课后训练
(1)小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为________cm。
课后训练
【点拨】焦点到透镜光心的距离为焦距，刻度尺的分度值为1 cm，读数为10.0 cm，则透镜焦距为f＝10.0 cm。
10.0
(2)第二次他又选用一个凸起程度较大的凸透镜，测得的焦距为8 cm，由这两次实验可得出的初步结论：
___________________________________________________________________________________________________________________________________________。
课后训练
【点拨】根据一、二次的实验数据可知，材料和横截面积相同的凸透镜，凸起程度越大，其焦距越小。
【答案】材料和横截面积相同的凸透镜，凸起程度越大，其焦距越小
课后训练
(3)小峰回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带(如图乙所示)，受此启发，于是他选取焦距为10 cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜，________光的焦距大些。
课后训练
【点拨】用红光和蓝光平行于同一个凸透镜的主光轴照射，红光较蓝光偏折程度小，所以红光对凸透镜的焦距大，蓝光入射时焦距小些。
【答案】红
课后训练
21．(中考·盐城)如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距(　　)
A．一定小于l
B．一定等于l
C．一定大于l
D．可能小于l，也可能大于l
课后训练
课后训练
【思路点拨】纸上呈现一个并非最小的光斑，故这个光斑可能在焦点之后，也可能在焦点之前。又知凸透镜远离纸的过程中光斑一直变大，故焦点在光斑之前。
【答案】A
